Анализаторы серы рентгенофлуоресцентные энергодисперсионные ЭКРОС-7700, ГРСИ 74440-19
Номер госреестра:
74440-19
Наименование СИ:
Анализаторы серы рентгенофлуоресцентные энергодисперсионные
Обозначение типа:
ЭКРОС-7700
Производитель:
ООО "ЭКРОСХИМ", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.03.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73279
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторысерырентгенофлуоресцентныеэнергодисперсионные
ЭКРОС-7700
Назначение средства измерений
Анализаторы серы рентгенофлуоресцентные энергодисперсионные ЭКРОС-7700 (далее -
анализаторы) предназначены для измерений массовой доли серы в нефти, нефтепродуктах,
жидких химических продуктах.
Описание средства измерений
Принцип работы анализатора - метод энергодисперсионной рентгенофлуоресцентной
спектрометрии, основанный на выделении из спектра флуоресцентного излучения испытуемого
образца, возбуждаемого излучением рентгеновской трубки, характеристической линии серы и
рассеянного излучения углеводородной матрицы, регистрации интенсивности этих линий и
пересчёта значений интегральной интенсивности в массовую долю серы в испытуемом образце
на основании предварительно построенных градуировочных кривых.
Флуоресцентное излучение возбуждаетсяисточником рентгеновского излучения
(рентгеновская трубка) с энергией до 8 кэВ и регистрируется газовым пропорциональным
счетчиком с разрешающей способностью, не превышающей 800 эВ по линии SKα (2,3 кэВ).
Входное окно пропорционального счетчика закрыто фильтром, позволяющим отделить Kα –
излучениясерыотдругогорентгеновского излучения.Электронноеоборудование
осуществляет подсчет интенсивности рентгеновского излучения и переводит интенсивность
флуоресцентного излучения в массовую долю серы.
Измерение массовой доли серы в пробе включает n последовательных измерений пробы
нефти или нефтепродукта (единичные измерения), результаты которых отображаются на
экране.
Анализатор является настольным прибором, для управления и обработки информации
используетсявстроенноемикропроцессорноеустройство.Программноеобеспечение
анализатора предназначено для управления его работой и процессом измерений. Анализатор
имеетвозможностьподключениякперсональномукомпьютеруик лабораторной
информационной системе LIMS. Анализаторы выпускаются в двух модификациях S3 и S5,
отличающиеся контрастностью детектора и источника излучения.
Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе
передвижных лабораторий.
Общий вид анализатора приведен на рисунке 1. Пломбирование анализатора не
предусмотрено.
Лист № 2
Всего листов 5

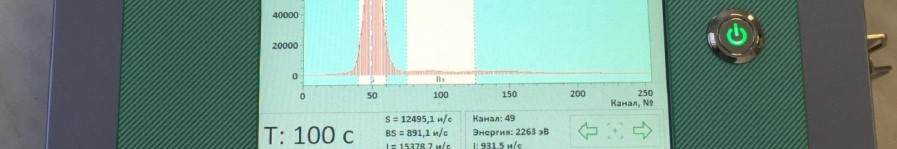

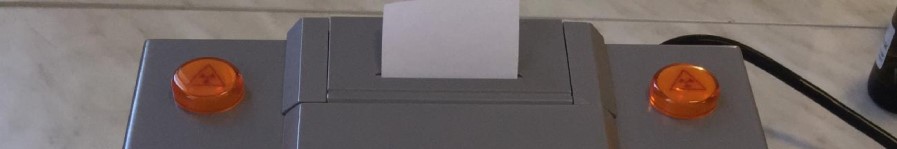

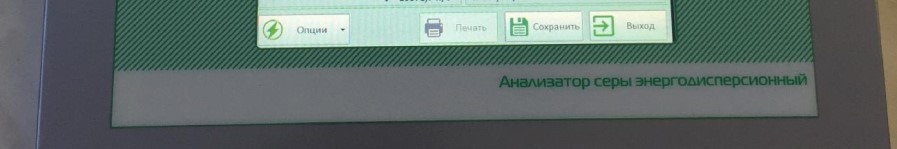

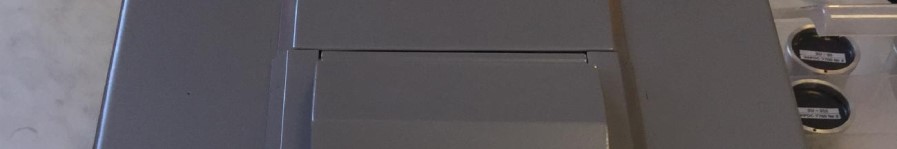

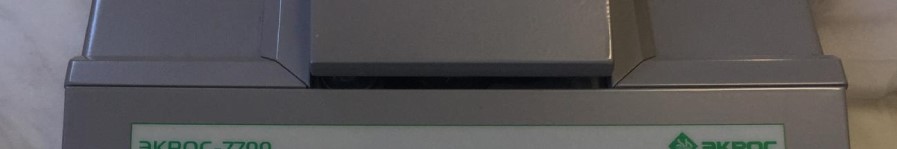

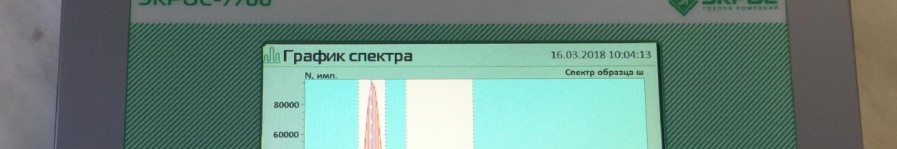

Рисунок 1 - Общий вид анализатора ЭКРОС-7700
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (далее ПО) анализатора предназначено для управления
работой анализатора и процессом измерений, хранения и обработки полученных данных,
диагностики работы анализатора.
ПО входит в комплект поставки анализатора и является его неотъемлемой частью.
Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация программного обеспечения осуществляется путем проверки версии ПО.
Влияниепрограммногообеспеченияучтенопринормированииметрологических
характеристик. Уровень защиты программного обеспечения от преднамеренных или
непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Значение
PE7700FW
не ниже 1.0.1.0
F63D249D *
CRC32
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы исполняемого кода
____________________
* Значение контрольной суммы указано для ПО версии 1.0.1.0
Метрологические и технические характеристики
±1,3041 С
0,6446
±0,8694 С
0,6446
±1,7388 С
0,6446
0,8694 С
0,6446
0,4347 С
0,6446
1,3041 С
0,6446
Значение
от 2,0 до 100 000
от 3,0 до 50000
от 5,0 до 50000
0,5
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон показаний массовой доли серы, мг/кг
Диапазон измерений массовой доли серы, мг/кг:
- модификация S3
- модификация S5
Пределы допускаемой абсолютной погрешности
1)
измерений
массовой доли серы, мг/кг, в диапазонах измерений:
- от 3,0 мг/кг до 16 мг/кг включ.
- св. 16 мг/кг до 46000мг/кг включ.
- св. 46000 мг/кг до 50000 мг/кг
Предел повторяемости
2)
результатов единичных измерений, мг/кг, в
диапазонах измерений:
- от 3,0 мг/кг до 16 мг/кг включ.
- св. 16 мг/кг до 46000мг/кг включ.
- св. 46000 мг/кг до 50000 мг/кг
СКО случайной составляющей погрешности анализатора
3)
, %, не
более, для аттестованного значения массовой доли серы 500 мг/кг
____________________
1)
Значения пределов допускаемой погрешности для конкретных значений С
подлежат округлению в соответствии с п. 4.6 документа «Паспорт. Руководство по
эксплуатации» БКРЕ.415312.003ПС.
С – массовая доля серы, мг/кг.
2)
Модуль разности результатов единичных измерений массовой доли серы в двух
порциях одной пробы.
3)
В соответствии с п. 6.1.6 ASTM D 4294-16, ГОСТ 32139-2013.
Лист № 4
Всего листов 5
от +10 до +30
Значение
17
от 100 до 240
90
290 х 390 х 145
8
8
15 000
80
от 84 до 107
Таблица 3 – Основные технические характеристики
Наименование характеристики
Время непрерывной работы, ч, не менее
Напряжение питания от сети переменного тока частотой (50/60) Гц, В
1)
Потребляемая мощность, В∙А, не более
Габаритные размеры, мм, не более
Масса, кг, не более
Средний срок службы, лет
Наработка на отказ, ч, не менее
Условия эксплуатации:
- температура окружающей среды, °С
- значение относительной влажности при температуре +25°С, %, не
более
- атмосферное давление, кПа
____________________
1)
Характеристики сетей питания в соответствии ГОСТ 29322-2014.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, на
лицевую поверхность анализатора методом компьютерной графики или другим методом
(например, в виде наклейки).
Комплектность средства измерений
ОбозначениеКол-во
ЭКРОС-77001 шт.
-1 шт.
-1 шт.
-1 шт.
- 50 шт.
- 2 рул.
- 6 рул.
БКРЕ.415312.003ПС1 экз.
Таблица 4 – Комплектность анализаторов
Наименование
Анализатор серы рентгенофлуоресцентный
энергодисперсионный
Кабель сетевой
Кювета защитная
Комплект установочных образцов
Кювета измерительная
Пленка майларовая
Термобумага для встроенного принтера
Паспорт Руководство по эксплуатации
Копия Экспертного заключения о радиационной
безопасности
Методика поверки
-1 экз.
МП 242-2221-20181 экз.
Поверка
осуществляетсяподокументуМП242-2221-2018«ГСИ.Анализаторысеры
рентгенофлуоресцентныеэнергодисперсионныеЭКРОС-7700. Методикаповерки»,
утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 октября 2018 г.
Основные средства поверки:
- стандартные образцы массовой доли серы в минеральном масле ГСО 11028-2018, ГСО
11029-2018,ГСО11031-2018,ГСО11032-2018,ГСО8177-2002,ГСО8498-2003,
ГСО 8179-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализатору
серы в нефти и нефтепродуктах рентгенофлуоресцентному энергодисперсионному
ЭКРОС-7700
БКРЕ.415312.003ТУ Анализаторы серы рентгенофлуоресцентные энергодисперсионные
ЭКРОС-7700. Технические условия
Изготовитель
Общество с ограниченной ответственностью «ЭКРОСХИМ» (ООО «ЭКРОСХИМ»)
ИНН 7810235934
Адрес: 199106, г. Санкт-Петербург, 27 линия В.О., д. 6, корп. 2
Юридический адрес: 194044, г. Санкт-Петербург, Евпаторийский переулок, д. 7, литер А,
помещ. 1-Н, 11-Н (часть)
Телефон: (812) 448-28-20, факс: (812) 448 28 48
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
