Номер госреестра:
74420-19
Наименование СИ:
Теплосчетчики-регистраторы
Обозначение типа:
ВЗЛЕТ ТСР-М
Производитель:
АО "Взлет", г.С.-Петербург; ООО "Завод Взлет", г.С.-Петербург; ООО "Центр Технического Аудита", г.С.-Петербург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.03.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73259
об утверждении типа средств измерений
Лист № 1
Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1901 от 15.08.2019 г.)
Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М
Назначение средства измерений
Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М предназначены для измерений тепловой
энергии, объемного (массового) расхода, объема (массы), температуры, разности температур,
давления теплоносителя в системах отопления, подпитки, холодного и горячего водоснабжения,
температуры окружающего воздуха и интервалов времени.
Описание средства измерений
Принцип действия теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М основан на измерении
количества и параметров теплоносителя в закрытых и открытых системах теплоснабжения и
последующем определении на их основе количества тепловой энергии в соответствии с
установленными алгоритмами.
Взависимостиоткомплектапоставкитеплосчетчики-регистраторы
ВЗЛЕТ ТСР-М состоят из следующих составных частей: преобразователей расхода,
температуры, давления, тепловычислителя и кабелей связи.
В качестве преобразователей расхода применяются средства измерений, основанные на
электромагнитном, ультразвуковом, вихревом и тахометрическом принципе действия с
частотно-импульсными, цифровыми и токовыми выходами.
В качестве преобразователей температуры применяются платиновые
термопреобразователи сопротивления c классом допуска А и В в соответствии с ГОСТ 6651-2009.
В качестве преобразователей давления применяются средства измерений с выходным
токовым сигналом и соответствующих требованиям ГОСТ trial-85.
Количествоподключаемыхпреобразователейрасхода,температуры,давления
определяется в соответствии с характеристиками тепловычислителей, указанных в их
описаниях типа.
В качестве тепловычислителей применяются средства измерений, измеряющие
электрические сигналы силы постоянного тока, сопротивления, частоты. Тепловычислители
производят измерение интервалов времени, вычисление, учет, индикацию, регистрацию,
хранение и передачу значений параметров и количества теплоносителя, горячего и холодного
водоснабжения, подпитки, тепловой энергии (мощности) в водяных и паровых системах
теплоснабжения.
Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М обеспечивают отображение, архивирование
в энергонезависимой памяти результатов измерений (тепловой энергии, объемного (массового)
расхода, объема (массы), температуры, разности температур, давления) в часовом, суточном и
месячном архивах с объемом не менее 1488, 365 и 36 записей для каждого параметра
соответственно и параметров функционирования (тип теплосистемы, внештатные ситуации,
время работы) с объемом не менее 1200 записей для каждого параметра.
Преобразователи расхода, температуры, давления, тепловычислители, входящие в состав
теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М являются средствами измерений утвержденного
типа и могут использоваться в любом сочетании. Количество подключаемых первичных
преобразователей зависит от применяемого тепловычислителя (теплосчетчик может обеспечить
подключение до девяти преобразователей расхода, восьми преобразователей температуры и
давления). Средства измерений, входящие в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М
представлены в таблице 1.
Лист № 2
Всего листов 16
Таблица 1 – Типы и регистрационные номера средств измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М
Тепловычислители
Тепловычислители «ВЗЛЕТ ТСРВ» (27010-13)
1
, тепловычислители СПТ961 (35477-12), тепловычислители СПТ962 (64150-16),
тепловычислители СПТ963 (70097-17), тепловычислители ВЗЛЕТ ТСРВ (74739-19)
Преобразователи расхода
2
Расходомеры-счетчики ультразвуковые ВЗЛЕТ МР (28363-14); ВЗЛЕТ ЭР общепромышленного назначения (20293-10); расходомеры-
счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» (52856-13); ВЗЛЕТ ЭМ (30333-10) модификации ПРОФИ;
расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД» исполнения ППД-113, ППД-113*, ППД-213, ППД-Ex (60200-15); расходомеры-
счетчики электромагнитные «ВЗЛЕТ ТЭР» (39735-14); расходомеры SONO 1500 CT (35209-09); расходомеры-счетчики жидкости
ультразвуковые КАРАТ (44424-10); преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550 (27104-08); преобразователи
расхода вихревые электромагнитные ВЭПС-Р (61872-15); счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ (51794-12);
счетчики холодной и горячей воды ВМХ и ВМГ (18312-03); счетчики холодной и горячей воды ВСХН, ВСХНд, ВСГН, ВСТН (40606-09),
счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (55115-13); счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН
(61401-15); счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (61402-15); счетчики крыльчатые холодной и горячей воды
СКБ (26343-08); расходомеры-счетчики холодной и горячей воды ВСЭ (32075-11); счетчики холодной и горячей воды MNK/MTK/MTW
Водоучет (19728-03); счетчики-расходомеры ВРТК-2000 с преобразователями расхода ВПР (18437-05); Счетчики-расходомеры
электромагнитные РМ-5 за исключением модификаций РМ-5-П, РМ-5-Э (20699-11); Преобразователи расхода электромагнитные ПРЭМ
(17858-11); счетчики воды ТЭМ (24357-08); МастерФлоу за исключением класса Э (31001-12); расходомеры электромагнитные
OPTIFLUX (60663-15); расходомеры электромагнитные Питерфлоу РС (46814-11); расходомеры электромагнитные 8700 (14660-12);
счетчики-расходомеры электромагнитные ADMAG (модификации AXF, AXR, CA, AXW) (59435-14); расходомеры-счетчики
электромагнитные Sitrans FM (61306-15); расходомеры-счетчики ультразвуковые Sitrans F US (35025-15); расходомеры-счетчики
электромагнитные РСМ-05 модификации РСМ-05.03, РСМ-05.05, РСМ-05.07 (48755-11); расходомеры-счетчики жидкости
ультразвуковые US800 (21142-11); расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 (48218-11);
счетчики тепловой энергии и воды ULTRAHEAT T (51439-12); преобразователи расхода ультразвуковые ULTRAFLOW (20308-04);
расходомеры жидкости ультразвуковые двухканальные УРЖ2КМ (23363-12); расходомеры-счетчики ультразвуковые OPTISONIC 3400
(57762-14); счетчики ультразвуковые СУР-97 (16860-07); преобразователи расхода вихревые электромагнитные ВПС (19650-10);
преобразователи расхода вихреакустические Метран-300ПР (16098-09); преобразователи расхода вихревые «ЭМИС-ВИХРЬ-200 (ЭВ-
200)» (42775-14); расходомеры-счетчики вихревые 8800 (14663-12); расходомеры-счетчики вихревые OPTISWIRL 4070 (52514-13);
расходомеры-счетчики вихревые объемные YEWFLO DY (17675-09); расходомеры вихревые Prowirl (15202-14)
Лист № 3
Всего листов 16
Продолжение таблицы 1
Преобразователи температуры
термопреобразователи сопротивления «ВЗЛЕТ ТПС» (21278-11); комплекты термометров сопротивления из платины технических разностных
КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 (46156-10); комплекты термометров сопротивления из платины технические разностные
КТПТР-04,КТПТР-05,КТПТР-05/1(39145-08);термометрысопротивленияизплатинытехническиеТПТ-1,
ТПТ-17, ТПТ-19,ТПТ-21,ТПТ-25Р (46155-10); термопреобразователи сопротивленияМетран-2000 (38550-13);
преобразователитемпературы Метран-280,Метран-280-Ex(23410-13);комплекты термопреобразователейсопротивления
КТСП-Н (38878-17); комплекты термопреобразователей сопротивления платиновых КТС-Б (43096-15); термопреобразователи сопротивления
платиновые ТСП и ТСП-К (65539-16); термометры сопротивления ТС-Б-Р (43287-09); комплекты термометров сопротивления ТЭМ-110 (40593-
09); термометры сопротивления ТЭМ-100 (40592-09); термопреобразователи сопротивления платиновые ТСП-Н с диапазоном измеряемых
температур от 0 до +160°C (38959-12); термопреобразователи сопротивленияиз платиныи меди ТСих чувствительныеэлементыЧЭ (58808-14)
Преобразователи давления
Датчики давления Метран-75 базового исполнения (48186-11); датчики давления Метран-150 (32854-13); датчики давления малогабаритные Корунд с
пределами допускаемой приведенной основной погрешностью ± 0,5, ± 1% (47336-16); преобразователи давления измерительные Сапфир-22ЕМ с
пределами допускаемой приведенной основной погрешностью ± 0,5% (46376-11); преобразователи давления измерительные Сапфир-22МП-ВН
(33503-16); преобразователи давления измерительные СДВ за исключением преобразователей с пределами допускаемой основной погрешности
± 0,06 % от диапазона измерений (28313-11); датчики давления 415М (59550-14); преобразователи давления измерительные АИР-10 с пределами
допускаемой основной приведенной погрешностью ± 0,25, ± 0,4, ± 0,5, ±0,6 % (31654-14); преобразователи давления измерительные АИР-20/М2
(63044-16);преобразователидавленияизмерительные «ЭЛЕМЕР-АИР-30М»(67954-17); преобразователидавленияПДТВХ-1 спределамидопускаемой
основнойприведеннойпогрешностью± 0,5, ± 1,0 %(43646-10); датчикидавлениясерийDMP,DMD, XMD,DS,DMK,x|act,DM,Baroli,DPS,XMP,HU,
17.600G,17.609, 18.600G,18.601G, 18.605G,26.600G,30.600G(55983-13); преобразователи давленияизмерительныеDMP 3XX,DMP 4XX, DMD3XX,
DS 2XX, DS 4XX, DMK 3XX, DMK 4XX, XACT i, DM 10, DPS 2XX, DPS 3XX, DPS+, HMP 331, HU 300 (56795-14); преобразователи давления
измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 (61533-15); преобразователи давления
измерительные MBS 3300, MBS 3350, MBS 4003 (56237-14); преобразователи давления измерительные ОВЕН-ПД100И (56246-14); преобразователи
(датчики) давленияизмерительные EJ* для моделей, настроенных на верхний предел измерений, при корректировкенуля 1 раз в 6 месяцев (59868-15);
преобразователи давления измерительные 3051 (14061-15); преобразователи давления измерительные 2088 с пределами допускаемой основной
погрешностью ± 0,1 % (16825-08); датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ (55928-13); датчики давления
тензорезистивныеAPZ, ALZ, AMZ, ASZ заисключениемдатчиковспределамидопускаемойосновнойпогрешности ± 0,075 %(62292-15)
1
Применение в качестве тепловычислителя в составе теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М Тепловычислителей
«ВЗЛЕТ ТСРВ» (27010-13) допускается только для открытых систем теплоснабжения;
2
Для водяных систем теплоснабжения для измерения объема и объемного расхода теплоносителя применяются преобразователи
расхода,удовлетворяющие условию G
max
/G
min
≥ 50, где G
max
– максимальное нормированное значение расхода, измеряемое
теплосчетчиком, м
3
/ч; G
min
– минимальное нормированное значение расхода, измеряемое теплосчетчиком, м
3
/ч.
Примечание:
Интервалмеждуповеркамисредствизмерений, входящихвсоставтеплосчетчиков-регистраторовВЗЛЕТТСР-М, составляетнеменеечетырехлет.
Лист № 4
Всего листов 16
Общий вид теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М зависит от комплекта
поставки. Общий вид средств измерений входящих в состав теплосчетчиков-регистраторов
ВЗЛЕТ ТСР-М определятся в соответствии с их описанием типа.
Общиевидыинаименованиетипасредствизмерений,входящихвсостав
теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М представлены на рисунках 1 – 4.
Пломбировка от несанкционированного доступа теплосчетчиков-регистраторов ВЗЛЕТ
ТСР-М осуществляется в соответствии с требованиями, указанными в описаниях типа средств
измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М.
ВЗЛЕТ ТСРВСПТ96Х

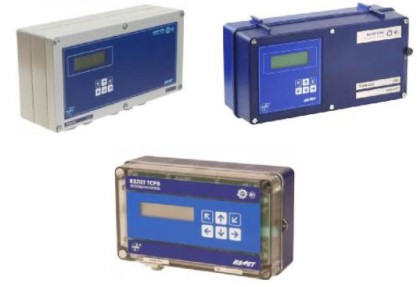

Рисунок 1 – Общий вид и наименование типа тепловычислителей, входящих в состав
теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М
ВЗЛЕТ ЭМ
ВЗЛЕТ ТЭР
ULTRAHEAT Т
ЭМИС-ПРАМЕР-550
ВЗЛЕТ ЭР Лайт М
ULTRAFLOW
Лист № 5
Всего листов 16
US800
8700
ПРЭМ
РСМ-05.05
Метран-300ПР
СУР-97
Питерфлоу РС
МастерФлоу
ЭМИС-ВИХРЬ-200

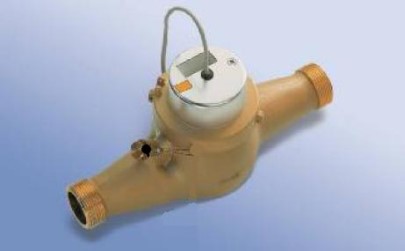

ВМГ
ВСГд
ВСТН
Лист № 6
Всего листов 16
SONO 1500
СКБТЭМ

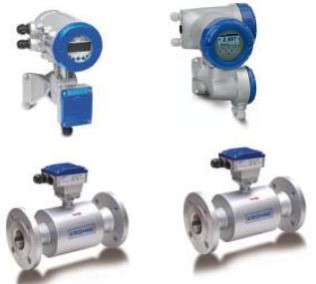

OPTIFLUX
ТЭМSitrans F US
8800
ADMAG

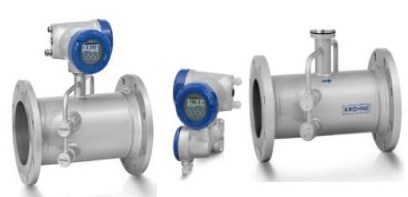

Optisonic 3400
Prowirl
UFM
Лист № 7
Всего листов 16

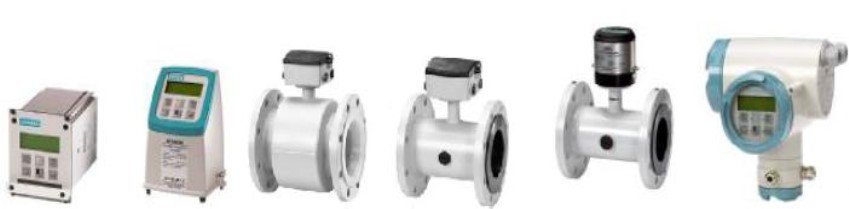

SITRANS FM
ВПСУРЖ2КМВСТН

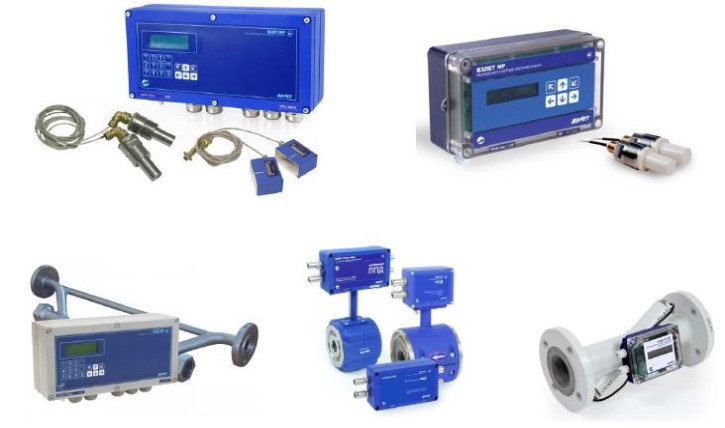

ВЗЛЕТ МР
ВЗЛЕТ ППДВСЭВЭПС-Р
Лист № 8
Всего листов 16
MNK/MTK/MTWВМГ

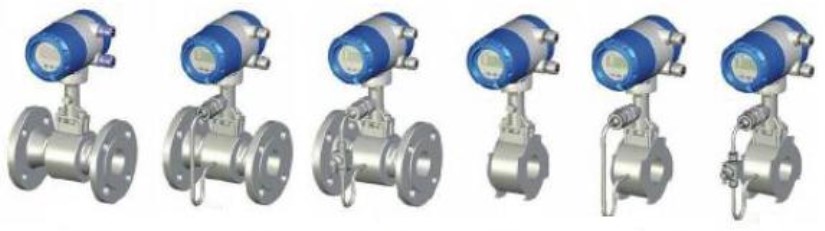

OPTISWIRL 4070
КАРАТПРЭМ

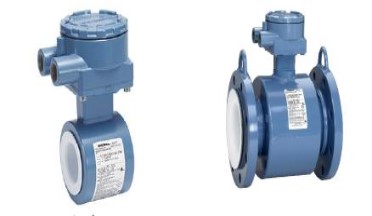

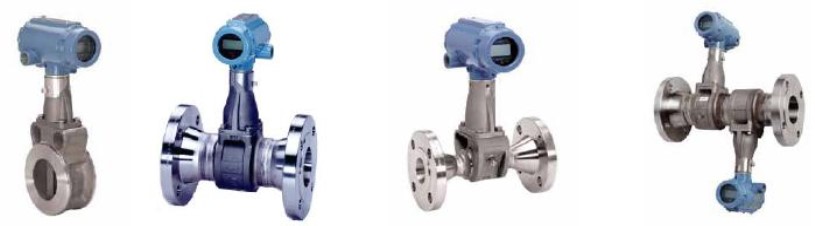

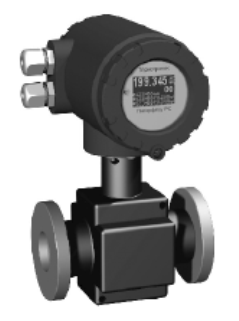

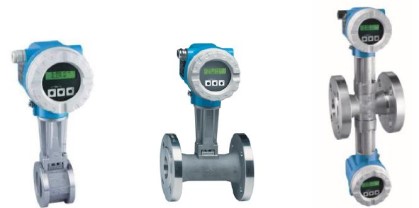

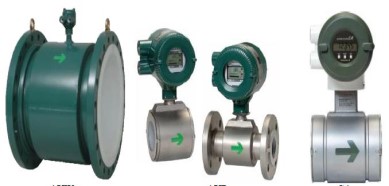

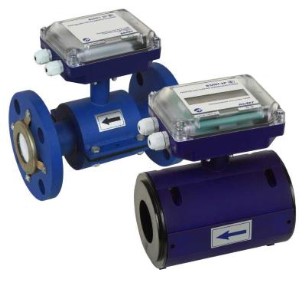

Рисунок 2 – Общий вид и наименование типа преобразователей расхода, входящих в состав
теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М
СДВ415-ДАОВЕН-ПД100И
3015DMP
Лист № 9
Всего листов 16
АИР-10Метран-150
Метран-75
Сапфир-22МП-ВН415M
ДДМ-03T-ДИDMP
MBS
КОРУНДEJ*
APZ
Лист № 10
Всего листов 16
АИР-20/М2ЭЛЕМЕР-АИР-30М

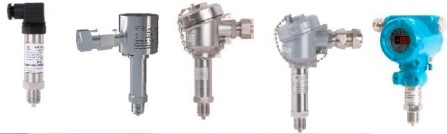

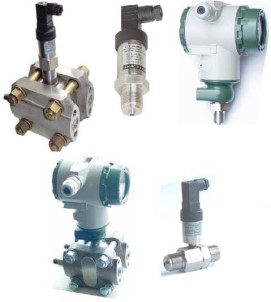

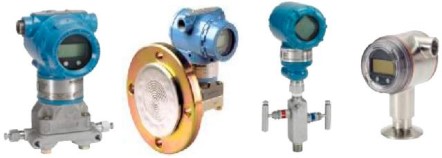

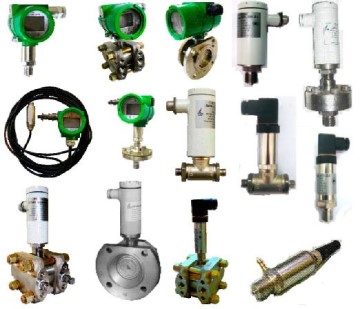

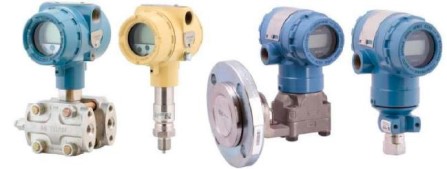

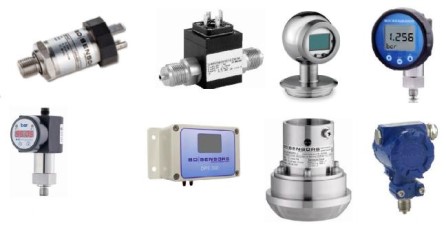

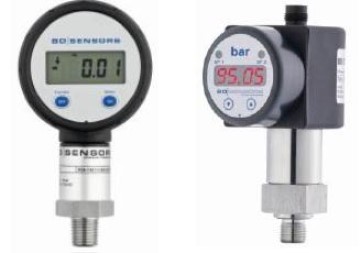

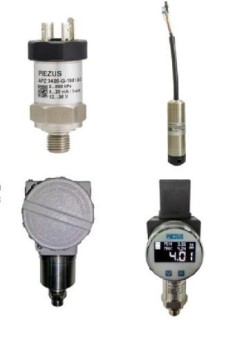

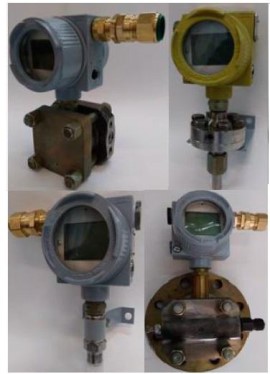

Рисунок 3 – Общий вид и наименование типа преобразователей давления, входящих в
состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М
ВЗЛЕТ ТПС
Метран-280
Метран-2000
ТСП-Н
КТСП-Н
ТСП и ТСП-К
КТС-БТС

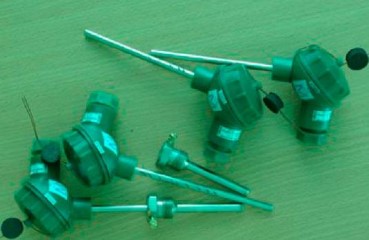

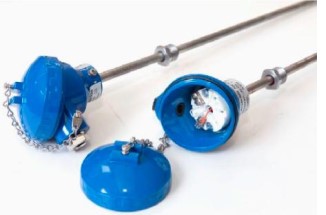

Рисунок 4 – Общий вид и наименование типа преобразователей температуры, входящих в
состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М
Лист № 11
Всего листов 16
Программное обеспечение
Программное обеспечение теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М встроенное.
Программное обеспечение предназначено для сбора и обработки поступающих данных
от средств измерений параметров теплоносителя, выполнения математической обработки
результатов измерений, обеспечения взаимодействия с периферийными устройствами,
вычисления, хранения результатов вычислений, измеряемых параметров, настроек, уставок и
архивирование данных.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-
2014.
Идентификационные данные программного обеспечения теплосчетчиков-регистраторов
ВЗЛЕТ ТСР-М в зависимости от комплекта поставки приведены в таблице 2.
Таблица 2 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Тепловычислитель ТСРВ-024М
Идентификационное наименование ПОТСРВ-024М
Номер версии (идентификационный номер) ПОот 76.30.03.29 до 76.30.03.99*
Цифровой идентификатор ПО –*
Тепловычислитель ТСРВ-024М+
Идентификационное наименование ПОТСРВ-024М+
Номер версии (идентификационный номер) ПОот 76.30.04.05 до 76.30.04.99*
Цифровой идентификатор ПО –*
Тепловычислитель ТСРВ-025
Идентификационное наименование ПОТСРВ-025
Номер версии (идентификационный номер) ПОот 76.90.01.55 до 76.90.03.99*
Цифровой идентификатор ПО –*
Тепловычислитель ТСРВ-026М
Идентификационное наименование ПОТСРВ-026М
Номер версии (идентификационный номер) ПОот 65.00.01.08 до 65.00.03.99*
Цифровой идентификатор ПО –*
Тепловычислитель ТСРВ-027
Идентификационное наименование ПОТСРВ-027
Номер версии (идентификационный номер) ПОот 76.40.00.13 до 76.40.20.99*
Цифровой идентификатор ПО –*
Тепловычислитель ТСРВ-033
Идентификационное наименование ПОТСРВ-03Х
Номер версии (идентификационный номер) ПОот 61.01.03.54 до 61.01.10.99*
Цифровой идентификатор ПО –*
Тепловычислитель ТСРВ-034
Идентификационное наименование ПОТСРВ-03Х
Номер версии (идентификационный номер) ПОот 61.01.03.54 до 61.01.10.99*
Цифровой идентификатор ПО –*
Тепловычислитель ТСР-041
Идентификационное наименование ПОТСРВ-041
Номер версии (идентификационный номер) ПОот 76.90.01.55 до 76.91.50.99*
Цифровой идентификатор ПО –*
Лист № 12
Всего листов 16
Продолжение таблицы 2
Идентификационные данные (признаки)Значение
Тепловычислитель ТСРВ-042
Идентификационное наименование ПОТСРВ-042
Номер версии (идентификационный номер) ПОот 66.00.04.00 до 66.00.50.99*
Цифровой идентификатор ПО –*
Тепловычислитель ТСРВ-043
Идентификационное наименование ПОТСРВ-043
Номер версии (идентификационный номер) ПОот 76.30.04.05 до 76.30.50.99*
Цифровой идентификатор ПО –*
Тепловычислитель ТСРВ-044
Идентификационное наименование ПОТСРВ-044
Номер версии (идентификационный номер) ПОот 67.00.00.00 до 67.00.50.99*
Цифровой идентификатор ПО –*
Тепловычислитель СПТ-961
Идентификационное наименование ПО–
Номер версии (идентификационный номер) ПО 02
Цифровой идентификатор ПО2В12
Тепловычислитель СПТ-962
Идентификационное наименование ПО–
Номер версии (идентификационный номер) ПО 01.0.х.хх
Цифровой идентификатор ПО F409
Тепловычислитель СПТ-963
Идентификационное наименование ПО–
Номер версии (идентификационный номер) ПО 01.0.х.хх
Цифровой идентификатор ПО FFB3
* Номер версии (идентификационный номер) и цифровой идентификатор ПО указывается в
паспорте тепловычислителя ВЗЛЕТ ТСРВ
Метрологические и технические характеристики
от 0,01 до 3000
±(0,6 + 0,004
×
|
t
|
)
– для класса точности 2
Значение
Таблица 3 – Метрологические характеристики
Наименование характеристики
Диапазонизмеренийобъемного(массового)расхода
теплоносителя
1
, м
3
/ч (т/ч)
Диапазон измерений объема (массы) теплоносителя
1
, м
3
(т)
Диапазон измерений температуры теплоносителя
1
, °С
Наименьшее значение разности температур теплоносителя
1
, °С
Наибольшее значение разности температур теплоносителя
1
, °С
Диапазон измерений температуры окружающего воздуха
1
, °С
Диапазон измерений давления теплоносителя
1
, МПа
Диапазон измерений тепловой энергии
1
, ГДж (Гкал)
от 0 до 999999999
от 0 до +300
3
+175
от -50 до +100
от 0 до 6,3
от 0 до 999999999
Пределыдопускаемойабсолютнойпогрешности
теплосчетчиков при измерении температуры теплоносителя, °C
Пределы допускаемой относительной погрешности
теплосчетчиков при измерении объема и объемного расхода
теплоносителя в водяных системах теплоснабжения
2
, %
– для класса точности 1
±(1,0 + 0,01·G
max
/G)
но не более 3,5
±(2,0 + 0,02·G
max
/G)
но не более 5
Лист № 13
Всего листов 16
Продолжение таблицы 3
Наименование характеристикиЗначение
Пределыдопускаемойотносительной погрешности
теплосчетчиков при измерении массы и массового расхода±3,0
теплоносителя в паровых системах теплоснабжения
3, 4
, %
Пределыдопускаемойприведеннойпогрешности
теплосчетчиков при измерении давления, %:
– в водяных системах теплоснабжения ±2,0
– в паровых системах теплоснабжения
3
±1,0
Пределы допускаемой относительной погрешностив соответствие
теплосчетчиков при измерении тепловой энергии в водяных с классом 1 и 2 по
системах теплоснабжения, % ГОСТ Р 51649-2014 (по
ГОСТ Р ЕН 1434-2011)
Пределыдопускаемойотносительнойпогрешности
теплосчетчиков при измерении тепловой энергии в паровых
системах теплоснабжения
3
, %:
– в диапазоне расхода пара от 10 до 30 % ±5,0
– в диапазоне расхода пара от 30 до 100 % ±4,0
Пределыдопускаемойотносительнойпогрешности
теплосчетчиковприизмерении,индикации,регистрации,±0,01
хранении и передаче измеренных значений времени работы, %
Примененные сокращения:
t– температура измеряемой (окружающей) среды,
о
С;
D
t– разность температуры измеряемой среды,
о
С;
G
max
– значение наибольшего расхода измеряемой среды, м
3
/ч;
G– значение измеренного расхода измеряемой среды, м
3
/ч;
D
t
min
– минимальное значение разности температур,
о
С.
Пределыдопускаемойпогрешноститеплосчетчиковприизмеренииразности
температур теплоносителя равны сумме пределов погрешности преобразователей
температуры и тепловычислителя, входящих в состав теплосчетчиков-регистраторов
ВЗЛЕТ ТСР-М. Пределы допускаемой погрешности преобразователей температуры
определяются в соответствии с их описанием типа и эксплуатационными документами и
не превышают пределов ± (0,5 + 3·
D
t
min
/
D
t). Пределы допускаемой погрешности
тепловычислителейопределяютсяв соответствиисего описанием типаи
эксплуатационными документами.
1
– диапазонизмеренийзависитоткомплектапоставки,характеризуется
метрологическими и техническими характеристиками средств измерений, входящих в состав
теплосчетчика, указывается в паспорте теплосчетчика-регистратора ВЗЛЕТ ТСР-М и не
превышает диапазона измерений, указанного в данной таблице.
2
– Пределыдопускаемойотносительнойпогрешноститеплосчетчиковв
открытыхсистемахтеплоснабженияопределяютсяметодикамиизмерений
аттестованными в установленном порядке.
3
– в качестве теплоносителя в паровых системах теплоснабжения применяется
перегретый пар;
4
– теплосчетчики должны обеспечивать измерение массы перегретого пара с
относительной погрешностью не более ± 3 % в диапазоне расхода пара от 10 до 100 %.
Лист № 14
Всего листов 16
Таблица 4 – Основные технические характеристики
Наименование характеристикиЗначение
Измеряемая средапар, вода
Параметры электрического питания:
– напряжение переменного тока, Вот 187 до 242
– частота переменного тока, Гц 50 ± 1
– напряжение постоянного тока, В3,6; 12; 24; 36
Габаритные размеры, мм, не более –
1
Масса, кг, не более –
1
Потребляемая мощность, Вт, не более 50
Условия эксплуатации
2
(тепловычислителей):
– температуры окружающей среды, °Сот +5 до +50
– относительная влажность при температуре
окружающей среды плюс 35
о
С, не более80
– атмосферное давление, кПаот 84 до 106,7
Средний срок службы, лет12
1
– габаритные размеры и масса средств измерений, входящих в состав теплосчетчиков-
регистраторов ВЗЛЕТ ТСР-М указаны в их описаниях типа;
2
– условия эксплуатации средств измерений, входящих в состав теплосчетчика, за
исключением тепловычислителей указаны в их описаниях типа.
Знак утверждения типа
наносится на лицевую панель тепловычислителя теплосчетчика методом предусмотренным
изготовителем, а также на титульные листы руководства по эксплуатации и паспорта
типографским способом.
Комплектность средства измерений
Количество
1 шт.
–*
–*
–*
–*
1 экз.
1 экз.
1 экз.
температуры, давления
Таблица 5 – Комплектность средства измерений
НаименованиеОбозначение
Теплосчетчик-регистратор в составе:ВЗЛЕТ ТСР-М
– тепловычислитель –*
– преобразователь расхода–*
– преобразователь температуры–*
– преобразователь давления–*
ПаспортВ76.00-00.00 ПС
Руководство по эксплуатации В76.00-00.00 РЭ
Методика поверкиМП 0864-1-2018
Примечание:
* – тип, типоразмер и количество преобразователей расхода,
определяются в соответствии с заказом.
Поверка
осуществляетсяподокументуМП0864-1-2018«Инструкция.ГСИ.Теплосчетчики-
регистраторы ВЗЛЕТТСР-М.Методикаповерки»,утвержденному ФГУП «ВНИИР»
10 октября 2018 г.
Основные средства поверки:
–применяют средства поверки в соответствии с описанием типа, являющимся
обязательным приложением к свидетельству об утверждения типа на средства измерений,
входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР-М.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Лист № 15
Всего листов 16
Знак поверки наносится в паспорт и (или) на свидетельство о поверке теплосчетчиков-
регистраторов ВЗЛЕТ ТСР-М.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
теплосчетчикам-регистраторам ВЗЛЕТ ТСР-М
Методика осуществления коммерческого учета тепловой энергии, теплоносителя,
утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован
Минюстом России 12 сентября 2014 г., регистрационный № 34040)
ГОСТ Р 51649-2014. Теплосчетчики для водяных систем теплоснабжения. Общие
технические условия
ГОСТ Р ЕН 1434-1-2011. Теплосчетчики. Часть 1. Общие требования
ТУ 4218-076-44327050-2013 (В76.00-00.00 ТУ). Теплосчетчики-регистраторы ВЗЛЕТ
ТСР-М. Технические условия
Изготовители
Акционерное общество «Взлет» (АО «Взлет»)
ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38
Web-cайт:
Е-mail:
Общество с ограниченной ответственностью «Завод Взлет» (ООО «Завод Взлет»)
ИНН 7805685092
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ,
помещение 2-Н каб. 413
Телефон: 8 (812) 499-07-11
Web-cайт:
Е-mail:
Обществосограниченнойответственностью«ЦентрТехническогоАудита»
(ООО «ЦТА»)
ИНН 7838319052
Адрес: 198097, г. Санкт-Петербург, ул.Трефолева, д.2, лит. БМ
Юридический адрес: 198097, г. Санкт-Петербург, ул.Трефолева, д.2, лит. БМ, помещение
2-Н, каб.416
Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38
Web-cайт:
Е-mail:
Лист № 16
Всего листов 16
Испытательные центры
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон: 8 (843) 272-70-62, факс: 8 (843) 272-00-32
Е-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
(Редакция приказа Росстандарта № 1901 от 15.08.2019 г.)
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Кемеровской области»
(ФБУ «Кемеровский ЦСМ»)
Адрес: 650991, Кемеровская область, г. Кемерово, ул. Дворцовая, д.2
Телефон: 8 (3842) 36-43-89, факс: 8 (3842) 75-88-66
Web-сайт: www. kmrcsm.ru
E-mail:
Аттестат аккредитации ФБУ «Кемеровский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312319 от 10.10.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
