Измерители крутящего момента силы SMC, SMCI, SMC BT, SMCI BT, ГРСИ 74414-19
Номер госреестра:
74414-19
Наименование СИ:
Измерители крутящего момента силы
Обозначение типа:
SMC, SMCI, SMC BT, SMCI BT
Производитель:
Фирма "SCS Concept Italia S.R.L.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73252
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители крутящего момента силы серий SMC, SMCI, SMC BT, SMCI BT
Назначение средства измерений
Измерители крутящего момента силы серий SMC, SMCI, SMC BT, SMCI BT (далее - из-
мерители) предназначены для измерений крутящего момента силы.
Описание средства измерений
Принцип действия измерителей заключается в преобразовании деформации упругого те-
ла датчика крутящего момента силы, с наклеенными на нём тензорезисторами, в пропорцио-
нальный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста
с последующим его преобразованием в показания цифрового дисплея.
Измерители включают в себя датчик крутящего момента силы – первичный преобразо-
ватель и показывающее устройство - вторичный преобразователь DataTouch
3
или EasyTouch.
Датчик крутящего момента силы и показывающее устройство соединяются с помощью
кабеля (измерители серии SMC, SMCI) или по беспроводному каналу связи по технологии Blue-
tooth (измерители серии SMC BT, SMCI BT). Вторичный преобразователь содержит блок пита-
ния тензометрического моста первичного преобразователя, преобразователь выходного сигна-
ла, кнопочную клавиатуру и жидкокристаллический дисплей.
Цифровой индекс в наименований модификаций означает наибольший предел измере-
ний крутящего момента силы.
Выпускаемые модификации измерителей различаются между собой диапазонами изме-
рений крутящего момента силы, внешним видом, а также значениями некоторых технических
характеристик.
Общий вид датчиков крутящего момента силы представлен на рисунках 1 - 4.

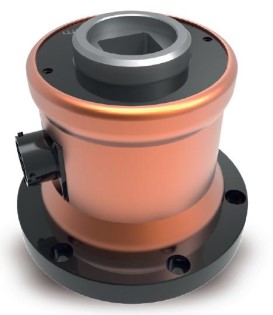

Рисунок 1 - Общий вид датчиков крутящего мо-
мента силы серии SMC

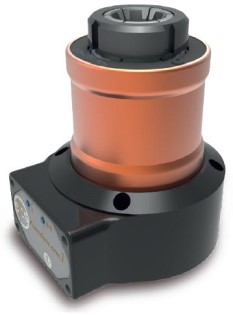

Рисунок 2 - Общий вид датчиков крутящего
момента силы серии SMCI
Лист № 2
Всего листов 6
Рисунок 3 - Общий вид датчиков крутящего мо-
мента силы серии SMC BT
Рисунок 4 - Общий вид датчиков крутящего
момента силы серии SMCI BT
Общий вид показывающих устройств представлен на рисунках 5 - 6.
Рисунок 5 - Общий вид показывающих уст-
ройств DataTouch
3
Рисунок 6 - Общий вид показывающих устройств
EasyTouch
Опломбирование измерителей производится посредством нанесения краски на крепёж-
ные винты датчиков и показывающих устройств.
Программное обеспечение
Для работы измерителей при соединении первичных и вторичных преобразователей с
помощью кабеля используется программное обеспечение (далее – ПО) «DataTouch
3
LAB»,
«DataTouch
3
SPC» и «EasyTouch [BT]».
ПО «DataTouch
3
LAB» и «DataTouch
3
SPC» устанавливаются на вторичные преобразова-
тели DataTouch
3
, ПО «EasyTouch [BT]» - на вторичные преобразователи EasyTouch.
Всё вышеперечисленное ПО предназначено для обеспечения взаимодействия узлов из-
мерителей, проведения измерений, обработки, сохранения и экспорта измеренных величин.
Для работы измерителей при соединении датчиков и показывающих устройств по бес-
проводному каналу связи метрологически значимым является ПО «FIRMWARE FREEDOM 1
PLUS», установленное в энергонезависимую память датчиков крутящего момента силы (далее –
встроенное ПО, ВПО). ВПО предназначено для преобразования аналоговых сигналов в цифро-
вой и отправки его на показывающие устройства для визуализации результатов измерений.
Всё ПО защищено различными ключами электронной защиты и по уровню защиты про-
граммного обеспечения и измеренных данных от непреднамеренных и преднамеренных изме-
нений соответствует уровню «средний» в соответствии с Р 50.2.077–2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 3
Всего листов 6
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наимено-DataTouch
3
DataTouch
3
EasyTouch
вание ПО LAB SPC [BT]
FIRMWARE
FREEDOM 1 PLUS
Номер версии (идентификаци-
онный номер ПО), не ниже9.6j
Цифровой идентификатор ПО -
9.6i 2.4b 5.31
- - -
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристик
Модификация Диапазон измерений кру-Пределы допускаемой относительной
тящего момента силы, Н·м погрешности измерений крутящего
момента силы, %
SMC 2
SMCI 2
SMC 2 BT
от 0,2 до 2,0±1
1)
/±0,5
2)
SMCI 2 BT
SMC 10
SMCI 10
SMC 10 BT
от 1 до 10
SMCI 10 BT
SMC 20
SMCI 20
SMC 20 BT
от 2 до 20
SMCI 20 BT
SMC 50
SMCI 50
SMC 50 BT
от 50 до 50
SMCI 50 BT
SMC 100
SMCI 100
SMC 250
SMCI 250
SMC 250 BT
от 25 до 250
SMCI 250 BT
SMC 500
SMCI 500
SMC 500 BT
от 50 до 500
SMCI 500 BT
SMC 1000
SMCI 1000
SMC 1000 BT
от 100 до 1000
SMCI 1000 BT
SMC 2500
SMCI 2500
SMC 100 BT
от 10 до 100
SMCI 100 BT
±1
1)
/±0,5
2)
SMC 2500 BT
от 250 до 2500
SMCI 2500 BT
1)
– для диапазона измерений от 10 до 20 % включ. от верхнего предела измерений
2)
– для диапазона измерений св. 20 до 100 % включ. от верхнего предела измерений
Лист № 4
Всего листов 6
6,35 (1/4)
25,4 (1)
38,1 (1 &fraq12;)
Таблиц 3 – Основные технические характеристики датчиков крутящего момента силы
МодификацияРазмер присоединительного квад-Габаритные размерыМасса, кг,
рата, мм (дюйм) (Диаметр×Высота) илине более
(Ш×Г×В), мм, не более
SMC 299×571,06
SMCI 2 99,0×125,61,06
SMC 2 BT 119,5×105,0×57,01,06
SMCI 2 BT 119,5×105,0×159,51,06
SMC 1099×831,20
SMCI 10 99,0×125,61,20
SMC 10 BT 19,05 (3/4) 119,5×105,0×83,01,20
SMCI 10 BT 119,5×105,0×159,01,20
SMC 2099×831,28
SMCI 20 99,0×94,61,28
SMC 20 BT 119,5×105,0×83,01,28
SMCI 20 BT 119,5×105,0×159,01,28
SMC 5099×831,28
SMCI 50 99,0×94,61,28
SMC 50 BT 119,5×105,0×83,01,28
SMCI 50 BT 119,5×105,0×128,51,28
SMC 10099×831,31
SMCI 100 99,0×101,51,31
SMC 100 BT 19,05 (3/4) 119,5×105,0×114,01,31
SMCI 100 BT 119,5×105,0×135,01,31
SMC 250 99,0×59,51,63
SMCI 250 99,0×101,51,63
SMC 250 BT 119,5×105,0×123,01,63
SMCI 250 BT 119,5×105,0×135,01,63
SMC 500 126×1012,25
SMCI 500 126×1202,25
SMC 500 BT 139×124×1322,25
SMCI 500 BT 139×124×1542,25
SMC 1000 178×1426,84
SMCI 1000 178×1866,84
SMC 1000 BT 178×1427,30
SMCI 1000 BT 178×1867,30
SMC 2500 178×1777,72
SMCI 2500 178×1867,72
SMC 2500 BT 178×1777,72
SMCI 2500 BT 178×1867,72
Таблица 4 – Основные технические характеристики показывающих устройств
Наименование характеристики Значение
МодификацияDatatouch
3
Габаритные размеры (Д×Ш×В), мм, не более 220×65×160
Масса, кг, не более 1,0
EasyTouch
170×90×70
0,95
Лист № 5
Всего листов 6
Таблица 5 – Параметры электрического питания и условия эксплуатации
Наименование характеристикиЗначение
Условия эксплуатации:
- температура окружающей среды, °Сот +10 до +35
- относительная влажность, %, не более 75
Напряжение питания постоянного тока от внут-
реннего Li-Po аккумулятора, В3,7
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклей-
кой на корпус измерителей.
Комплектность средства измерений
Обозначение
Количество
-
По заказу
Таблица 6 - Комплектность средства измерений
Наименование
Датчик крутящего момента силы (модифика-
ция по заказу потребителя)
Показывающее устройство DataTouch
3
или
EasyTouch
Соединительный кабель
Кабель сетевого питания
Руководство по эксплуатации
-
-
-
РЭ 26.51.66-004-2018
1 шт.
По заказу
1 шт.
1 экз.
Поверка
осуществляется по документу ГОСТ Р 8.796-2012 «Государственная система обеспечения един-
ства измерений. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ Р 8.752-2011 - установки поверочные.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
крутящего момента силы серий SMC, SMCI, SMC BT, SMCI BT
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений крутящего момента силы
ГОСТ Р 8.796-2012 Государственная система обеспечения единства измерений. Измери-
тели крутящего момента силы. Методика поверки
Техническая документация «SCS Concept Italia S.R.L.», Италия
Изготовитель
«SCS Concept Italia S.R.L.», Италия
Адрес: via Zucchi 39/c, 20095 Cusano Milanino (MI), Italy
Тел./факс: +39 02 92502684
E-mail:
Лист № 6
Всего листов 6
Заявитель
Общество с ограниченной ответственностью «ТЕХЭТАЛОН»
(ООО «ТЕХЭТАЛОН»)
ИНН 7735157339
Адрес: 124482, г. Москва, г. Зеленоград, корп. 100
Тел.: +7 (499) 734-5477
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств из-
мерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 62702-15 | Датчики силы | НЕТ 033М | АО "НИИ физических измерений" (НИИФИ), г.Пенза | 2 года | Перейти |
| 3457-73 | Измерители ширины плющеной ленты фото-импульсные | ИШЛ-028 | Нет данных | Нет данных | Перейти |
| 12941-13 | Измерители цифровые | ЦР8001 | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск | 1 год | Перейти |
| 44368-10 | Измерители относительной влажности и температуры комбинированные | Testo Saveris-T; Testo Saveris-Pt; Testo Saveris-H | Фирма "Testo AG", Германия | 1 год | Перейти |
| 66065-16 | Измерители низкочастотные сейсмических колебаний | ИНСК | ООО СНТП "Профинж", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
