Номер госреестра:
74358-19
Наименование СИ:
Сканеры лазерные
Обозначение типа:
Leica RTC360
Производитель:
Компания "Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.03.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73195
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сканеры лазерные Leica RTC360
Назначение средства применений
Сканеры лазерные Leica RTC360 (далее – сканеры) предназначены для измерений рас-
стояний и углов по полученному в процессе сканирования массиву точек окружающих объек-
тов.
Описание средства измерений
Сканеры - приборы, принцип действия которых заключается в определении пространст-
венного положения точек окружающих объектов и дальнейшем построении трёхмерной модели
сканируемых окружающих объектов в виде облака точек.
Измерение расстояний производится лазерным дальномером, использующим импульс-
ный метод с технологией оцифровки сигнала. Принцип действия лазерного дальномера основан
на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Из-
лучатель дальномера вырабатывает зондирующий световой импульс и через оптико-зеркальную
поворотно-отклоняющую систему посылает его в направлении объекта, до которого измеряется
расстояние. Попадая на объект, импульс лазерного излучения отражается в сторону дальноме-
ра, и с помощью той же оптики фокусируется на фоточувствительной площадке приемного фо-
тодиода.
Конструктивно сканеры представляют собой алюминиевый корпус, вмещающий им-
пульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электри-
ческие приводы, датчики углов поворота, цифровые камеры и электронный управляющий блок.
Сканеры имеют встроенный барометр, компас, визуальную инерциальную систему, ГНСС-
приемник и датчик наклона. На боковой панели сканеры имеют отсек для съемных аккумуля-
торных батарей и кнопка питания.
Запись данных производится на внешнее USB устройство объемом 256 Гбайт.
Нижняя часть корпуса приспособлена для установки на штатив. Также на ней имеется
разъем типа Lemo 5-pin для подключения источника внешнего питания, а также разъем для под-
ключения сервисного кабеля.
Управление сканерами осуществляется через сенсорный дисплей на корпусе или дис-
танционно через мобильные устройства под управлением iOS и Android.
Общий вид сканеров представлен на рисунке 1.
Лист № 2
Всего листов 5

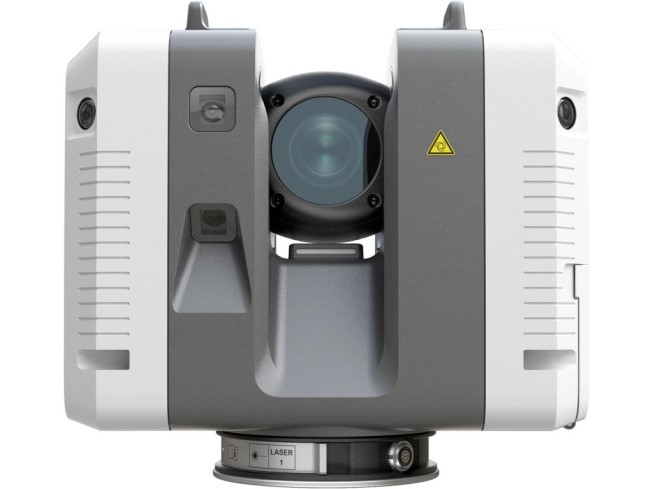

Рисунок 1 - Общий вид сканеров лазерных Leica RTC360
Пломбирование крепежных винтов корпуса сканеров не производится, ограничение дос-
тупа к узлам обеспечено конструкцией самих крепёжных винтов, которые могут быть сняты
только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Программное обеспечение
Для работы со сканерами используется встроенное микропрограммное обеспечение
«Leica RTC360_fw», используемое для управления работой сканеров, записи, хранения и пере-
дачи измеренных данных и программное обеспечение «Leica Cyclone Field360», «Leica
Cyclone», «Leica Cyclone REGISTER 360», «Leica CloudWorx AutoCAD», «Leica CloudWorx Re-
vit», «Leica CloudWorx PDMS», «Leica CloudWorx MicroStation», «Leica CloudWorx
Navisworks», «Leica CloudWorx 3DReshaper», «Leica JetStream» устанавливаемое на персональ-
ный компьютер, предназначенное для передачи, хранения и обработки измеренных данных в
соответствии с алгоритмами, выбираемыми пользователем.
Защита программного обеспечения и измеренных данных от непреднамеренных и пред-
намеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 – 2014.
Идентификационные данные программного обеспечения приведены в таблицах 1 - 6.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПОLeica RTC360_fwLeica Cyclone
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
1.2.139
ССA22A0
CRC32
9.3.1
22AB10A
CRC32
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационное наименование ПОLeica Cyclone Field360
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
1.1
D201EEC
CRC32
Лист № 3
Всего листов 5
Таблица 3 - Идентификационные данные программного обеспечения
Идентификационное наименование ПОLeica JetStream
Номер версии (идентификационный номер) ПО, не ниже1.5
Leica Cyclone
REGISTER 360
1.5.1
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
211AAB2
CRC32
20EE1CA
CRC32
Таблица 4 - Идентификационные данные программного обеспечения
Идентификационное наименование ПОLeica CloudWorx
AutoCAD
Номер версии (идентификационный номер) ПО, не ниже6.4.1
Leica CloudWorx
Revit
2.1.1
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
C221BC0
CRC32
121ADE1
CRC32
Таблица 5 - Идентификационные данные программного обеспечения
Идентификационное наименование ПОLeica CloudWorx
PDMS
Номер версии (идентификационный номер) ПО, не ниже2.1.4
Leica CloudWorx
MicroStation
5.1.4
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
30DDE1A
CRC32
13EAAB2
CRC32
Таблица 6 - Идентификационные данные программного обеспечения
Идентификационное наименование ПОLeica CloudWorx
Navisworks
Номер версии (идентификационный номер) ПО, не ниже1.1.1
Leica CloudWorx
3DReshaper
17.1.25252.0
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
A022EDD
CRC32
B022C2D
CRC32
Метрологические и технические характеристики
Значение
от 0 до 360
±150
от 0,5 до 130,0
±2·(1+10·10
-6
·D)
Таблица 7 - Метрологические характеристики
Наименование характеристики
Диапазон измерений:
- углов,
²
:
- горизонтальных
- вертикальных
- расстояний, м
Границы допускаемой абсолютной погрешности измерений
расстояний (при доверительной вероятности 0,95), мм
Допускаемая средняя квадратическая погрешность измере-
ний расстояний, мм
1+10·10
-6
·D
где D – измеряемое расстоя-
ние в мм
±36
Границы допускаемой абсолютной погрешности измерений
углов (при доверительной вероятности 0,95),
²
Допускаемая средняя квадратическая погрешность измере-
ний углов,
²
18
Лист № 4
Всего листов 5
220
+22
-33
50/60
Значение
1550/658
1
Таблица 8 – Основные технические характеристики
Наименование характеристики
Лазерное излучение:
- длина волны, нм
- класс по ГОСТ 31581-2012
Параметры электрического питания:
- напряжение переменного тока при питании от сети, В
- частота переменного тока при питании от сети, Гц
- напряжение постоянного тока при питании от двух
Li-Ion аккумуляторов, В
Габаритные размеры (Д×Ш×В), мм, не более
Температура окружающей среды, °С
Масса без аккумуляторных батарей, кг, не более
11,1
120×240×230
от -5 до +40
5,35
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклей-
кой на корпус сканеров.
Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
Наименование
Сканер лазерный Leica RTC360
Аккумуляторная батарея
Зарядное устройство
Адаптер для зарядного устройства
Защитный чехол
Транспортировочный футляр
Руководство по эксплуатации на русском языке
Методика поверки
Обозначение
-------
МП АПМ 104-18
Количество, ед.
1
4
1
1
1
1
1
1
Поверка
осуществляется по документу МП АПМ 104-18 «Сканеры лазерные Leica RTC360. Методика
поверки», утвержденному ООО «Автопрогресс-М» «30» ноября 2018 года.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 – тахеометр электронный;
- рабочий эталон 4-го разряда по государственной поверочной схемы для средств измере-
ний плоского угла – тахеометр электронный.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к сканерам ла-
зерным Leica RTC360
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для координатно-временных средств измерений
Tехническая документация компании «Leica Geosystems AG», Швейцария
Лист № 5
Всего листов 5
Изготовитель
Компания «Leica Geosystems AG», Швейцария
Адрес: Heinrich-Wild-Strasse, CH-9435 Heerbrugg, Switzerland
Тел.: +41 71 727 31 31, факс: +41 71 727 46 74
E-mail:
Заявитель
Общество с ограниченной ответственностью «ГЕКСАГОН ГЕОСИСТЕМС РУС»
(ООО «ГЕКСАГОН ГЕОСИСТЕМС РУС»)
ИНН 7717626771
Адрес: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 6
Тел.: +7 (495) 781-7777, факс: +7 (495) 747-5130
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств из-
мерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
