Резервуары вертикальные стальные цилиндрические РВС-1000, РВСП-1000, РВС-5000, РВСП-5000, ГРСИ 74347-19
Номер госреестра:
74347-19
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-1000, РВСП-1000, РВС-5000, РВСП-5000
Производитель:
АО "Газпромнефть-Терминал", г.Новосибирск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 7 шт. с зав.№ РВС-1000: 18; РВСП-1000: 22, 26; РВС-5000: 2, 8; РВСП-5000: 9, 10
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73184
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-1000, РВСП-1000,
РВС-5000, РВСП-5000
Назначение средства измерений
Резервуары вертикальные стальные цилиндрические РВС-1000, РВСП-1000, РВС-5000,
РВСП-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-1000,
РВСП-1000, РВС-5000, РВСП-5000 основан на измерении объема нефти и нефтепродуктов в
зависимости от уровня их наполнения.
Резервуары представляют собой стальной сосуд цилиндрической формы с днищем и
кровлей.
Тип резервуаров - наземный вертикальный сварной:
- со стационарной кровлей без понтона (РВС);
- со стационарной кровлей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-1000 с заводским номером 18,
РВСП-1000 с заводскими номерами 22, 26, РВС-5000 с заводскими номерами 2, 8 и
РВСП-5000 с заводскими номерами 9, 10 расположены на территории Шабровской нефтебазы
по адресу: г. Екатеринбург, 9 км правого поворота с 18 км автодороги «Екатеринбург-
Челябинск».
ОбщийвидрезервуароввертикальныхстальныхцилиндрическихРВС-1000,
РВСП-1000, РВС-5000, РВСП-5000 представлен на рисунках 1-4.

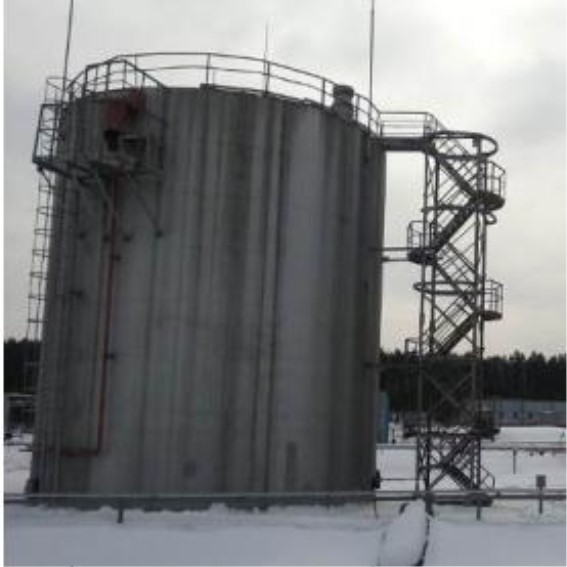

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-1000
Лист № 2
Всего листов 5

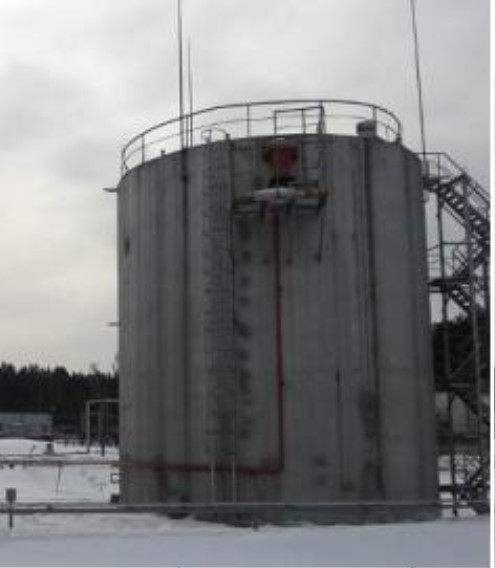

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВСП-1000

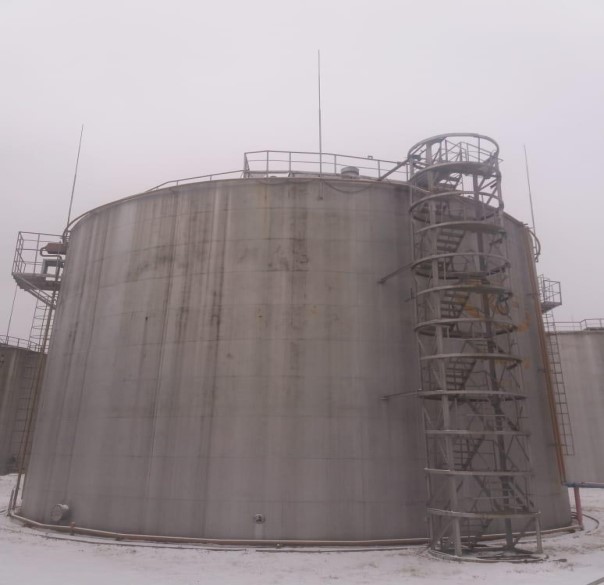

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВС-5000
Лист № 3
Всего листов 5

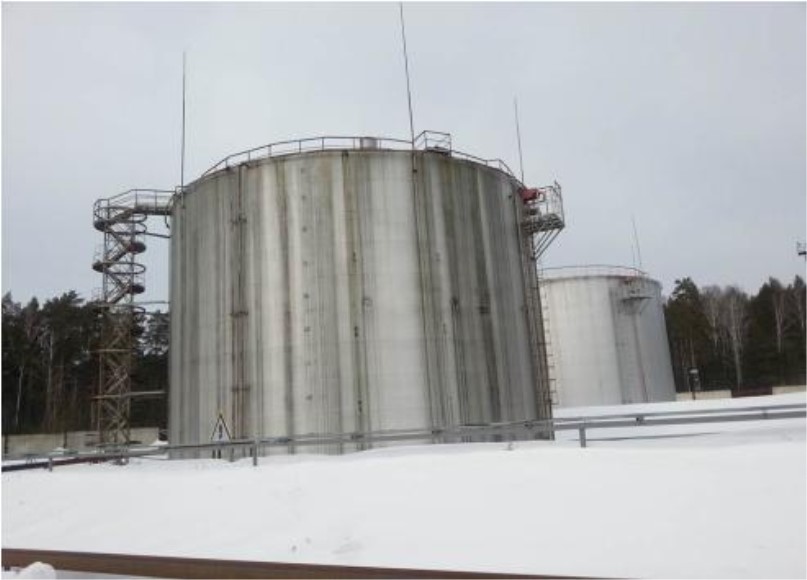

Рисунок 4 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-1000, РВСП-
1000, РВС-5000, РВСП-5000 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
Таблица 1 - Метрологические характеристики
Значение
РВС-1000 РВСП-1000 РВС-5000 РВСП-5000
1000 5000
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости
резервуара (геометрический метод), %
±0,20±0,10
Таблица 2 - Основные технические характеристики
Значение
Наименование характеристики
РВС-1000 РВСП-1000 РВС-5000 РВСП-5000
Условия эксплуатации:
- температура окружающего воздуха,
°
Сот -50 до +50
- атмосферное давление, кПа от 84,0 до 106,7
Средний срок службы, лет, не менее20
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Таблица 3
Наименование
1 Резервуар вертикальный стальной цилиндрический
2 Паспорт
3 Градуировочная таблица
4 Резервуар вертикальный стальной цилиндрический
5 Паспорт
6 Градуировочная таблица
7 Резервуар вертикальный стальной цилиндрический
8 Паспорт
9 Градуировочная таблица
10 Резервуар вертикальный стальной цилиндрический
11 Паспорт
12 Градуировочная таблица
Обозначение
РВС-1000
--
РВСП-1000
--
РВС-5000
--
РВСП-5000
--
Количество
1 шт.
1 экз.
1 экз.
2 шт.
2 экз.
2 экз.
2 шт.
2 экз.
2 экз.
2 шт.
2 экз.
2 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности модификация Р100У2К,
диапазон измерений от 0 до 100 м, регистрационный номер в Федеральном информационном
фонде по обеспечению единства измерений (далее - регистрационный номер) 51171-12;
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений
от 0 до 30 м, регистрационный номер 55464-13;
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм,
регистрационный номер 48244-11;
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений
от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности
измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
МИ 3538-2015 «Рекомендация.ГСИ. Масса и объем нефтепродуктов. Методика
измерений в резервуарах вертикальных стальных цилиндрических косвенным методом
статических измерений на объектах ПАО «Газпромнефть».Регистрационный номер
ФР.1.29.2015.21897
Нормативные документы, устанавливающие требования к резервуарам РВС-1000,
РВСП-1000, РВС-5000, РВСП-5000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Лист № 5
Всего листов 5
Изготовитель
Акционерное общество «Газпромнефть-Терминал» (АО «Газпромнефть-Терминал»)
ИНН 5406724282
Юридический адрес: 630099, г. Новосибирск, ул. Максима Горького, д. 80
Почтовый адрес: 620073, г. Екатеринбург, а/я 110
Почтовый адрес для экспресс-корреспонденции: 620904, г. Екатеринбург, 9-й км правого
поворота 18 км трассы Екатеринбург - Челябинск
Телефон: (343) 356-25-00, факс: (343) 356-25-01
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, РТ, г. Казань, ул. 2-ая Азинская, д. 7а
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
