Системы контроля температуры растительного сырья ITG, ГРСИ 74340-19
Номер госреестра:
74340-19
Наименование СИ:
Системы контроля температуры растительного сырья
Обозначение типа:
ITG
Производитель:
Фирма "Инфотех-Груп" ЕООД, Болгария
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73177
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы контроля температуры растительного сырья ITG
Назначение средства измерений
Системы контроля температуры растительного сырья ITG (далее по тексту - системы)
предназначены для непрерывных или циклических многозонных измерений температуры
растительного сырья и продуктов его переработки при хранении в складах силосного и
напольного типа, и подачи аварийно-предупредительной сигнализации в случае превышения
установленного предельного значения температуры.
Описание средства измерений
Принцип действия систем основан на преобразовании кодовых сигналов от цифровых
датчиков температуры DS18B20, установленных в термоподвесках TSxx, в сигналы интерфейса
RS485. Сигналы от термоподвесок собираются при помощи коммутационного блока и далее
через барьер безопасности передаются на блок контроля температуры, где отображаются в
режиме реального времени, а также могут быть переданы на персональный компьютер по
интерфейсу RS485.
Системы относятся к проектно-компонуемым системам. На рисунках 1-4 представлена
структурная схема систем. В состав системы входят термоподвески TSxx и блок контроля
температуры,атакжемогутвходитькоммутационныйблок,метеостанцияи
специализированное программные обеспечение (ПО).
Термоподвески TSxx конструктивно выполнены в виде измерительного кабеля с
присоединеннойкнемуметаллическойклеммнойколодкойссоответствующими
приспособлениями для монтажа. Измерительный кабель состоит из датчиков температуры с
присоединенными проводами, расположенных внутри пластиковой трубки, помещенной в
металлическую оплетку, которая помещена в полимерную оболочку. Датчики температуры
размещаются по всей длине кабеля на заданном расстоянии друг от друга.
Термоподвески TSxx изготавливаются двух исполнений TS06 и TS07, которые
различаются между собой диаметром измерительного кабеля и возможностью извлечения
пластиковой трубки с датчиками температуры и присоединительными проводами (для
термоподвесок исполнения TS07).
Блок контроля температуры осуществляет вывод данных на экран, а также выполняет
передачу данных на персональный компьютер со специализированным ПО, в результате чего
осуществляется контроль над температурным режимом хранящегося зерна.
Коммутационный блок осуществляет связь между термоподвесками и блоком контроля
температуры и представляет собой герметичный алюминиевый ящик с сетевой платой.
Коммутационный блок входит в состав системы в случае разветвленной топологии систем и
(или) большой удаленности ее компонентов.
Метеостанция предназначена для индикации на ПК показаний температуры и
относительной влажности воздуха вне силоса, для передачи информации системе по запросу, а
также для управления системой вентиляции.
Система при помощи ПО позволяет с автоматизированного рабочего места (АРМ)
оператора контролировать процесс хранения и самосогревания растительного сырья в силосах
элеватора, преобразовывать, хранить и формировать архив значений температурного процесса
зерновых материалов. ПО работает в графической области визуализации, которая показывает
синоптический план установки, количество силосов и зондов. С помощью меню выбирается
графическая функция, которая позволяет контролировать температуру хранящегося в силосе
зерна.
Лист № 2
Всего листов 9

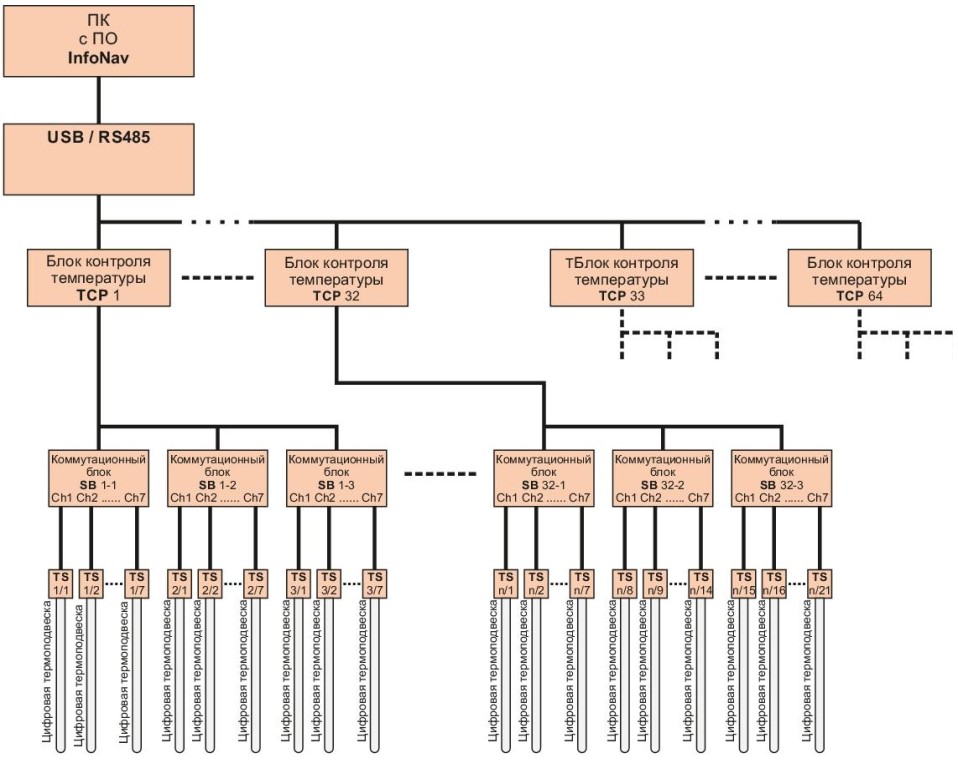

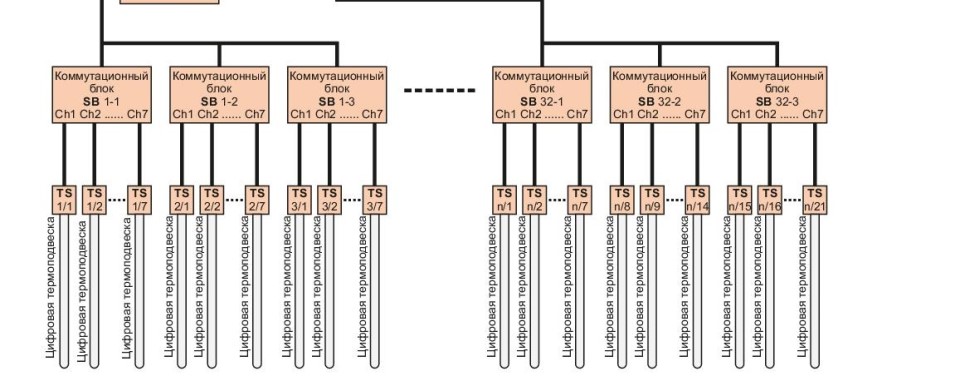

Рисунок 1 – Структурная схема систем с коммутационным блоком
Лист № 3
Всего листов 9

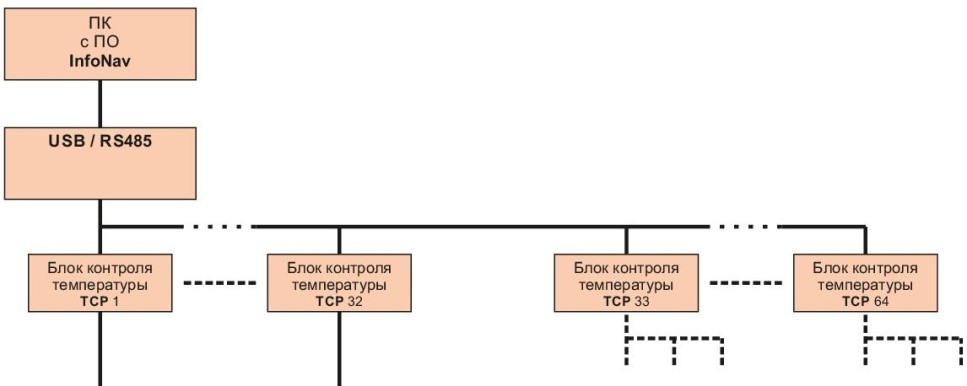

Рисунок 2 – Структурная схема систем без коммутационного блока
Лист № 4
Всего листов 9

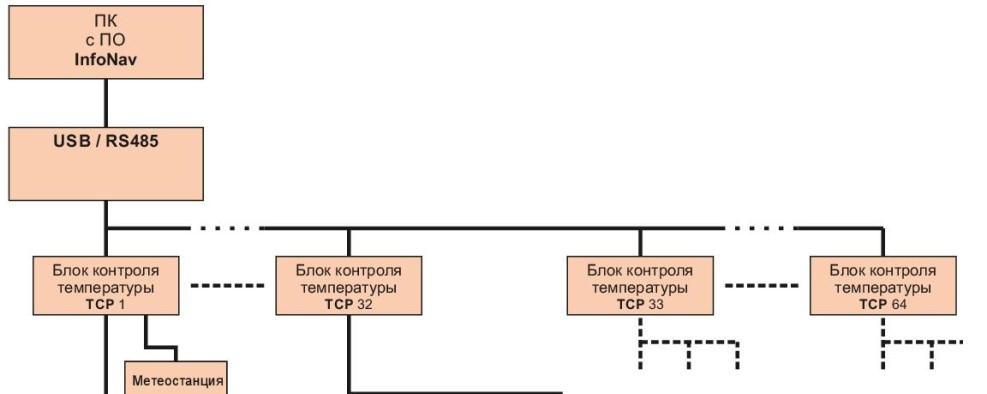

Рисунок 3 – Структурная схема систем с коммутационным блоком и метеостанцией
Лист № 5
Всего листов 9
Рисунок 4 – Структурная схема систем без коммутационного блока и с метеостанцией
На рисунках 5-8 представлены фотографии компонентов систем.
Рисунок 5 – Общий вид термоподвески TSхх
Лист № 6
Всего листов 9
Рисунок 6 – Общий вид блока контроля температуры
Рисунок 7 – Общий вид коммутационного блока
Лист № 7
Всего листов 9
Пломбирование систем не предусмотрено.
Программное обеспечение
Программноеобеспечениесистемысостоитизавтономного,метрологически
незначимого ПО, предназначенного для управления системой и мониторинга хранящегося в
силосах растительного сырья. ПО устанавливается на персональный компьютер.
АвтономноеПОсистем«InfoNav»являетсяметрологическинезначимыми
предназначено для управления системой и мониторинга хранящегося в силосах растительного
сырья. ПО устанавливается на персональный компьютер.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа
соответствует уровню «средний» согласно Р 50.2.077-2014. Программное обеспечение
защищено от преднамеренных изменений с помощью простых программных средств
(авторизация пользователя, пароли).
Таблица 1 – Идентификационные данные ПО InfoNav
Идентификационные данные
Идентификационное наименование ПО
Номер версии ПО, не ниже
Цифровой идентификатор ПО
Значение
InfoNav
6.0
отсутствует
Рисунок 8 – Общий вид метеостанции
Лист № 8
Всего листов 9
Метрологические и технические характеристики
Основные метрологические и технические характеристики систем приведены в таблице 2.
Значение характеристики
от -40 до +85
±2,0
±0,5
0,1
31
Таблица 2
Наименование характеристики
Диапазон измерений температуры, °С
Пределыдопускаемойабсолютнойпогрешности
измерений температуры, °С
- в диапазоне от -40 до -10 °С включ.
- в диапазоне св. -10 до +85 °С
Разрешающая способность, °С
Количество ЧЭ в одной термоподвеске, шт., не более
Габаритные размеры, мм, не более
- коммутационный блок
- блок контроля температуры
- метеостанция
Длина термоподвески, м, не более
Диаметр монтажной части термоподвески, мм, не более
200×350×400
350×400×450
200×250×800
65
9,8 (для исполнения TS06)
11,7 (для исполнения TS07)
14,0
3
5
3,5
15
105120
Масса, кг, не более
- термоподвески TSxx
- коммутационный блок
- блок контроля температуры
- метеостанция
Средний срок службы, лет, не менее
Средняя наработка до отказа, ч, не менее
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %, не более
от -40 до +135
99
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
компоненты и количество в
соответствии с заказом
-
1 шт.
Обозначение
Количество
TSxx
----
InfoNav
поставляется по заказу
Таблица 3
Наименование
Система в составе:
- термоподвеска
- коммутационный блок
- блок контроля температуры
- метеостанция
- барьер безопасности
Программное обеспечение
Руководство по эксплуатации (на
русском языке)
Методика поверки
МП 207-052-2018
1 экз.
Лист № 9
Всего листов 9
Поверка
осуществляется по документу МП 207-052-2018 «Системы контроля температуры растительного
сырья ITG. Методика поверки», утвержденному ФГУП «ВНИИМС», 04.12.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный
№ 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
контроля температуры растительного сырья ITG
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация «Инфотех-Груп» ЕООД
Изготовитель
Фирма «Инфотех-Груп» ЕООД, Болгария
Адрес: ул. Капитан Г. Мамарчев 1-7, София 1510
Телефон/факс: +359 888 222 478
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
