Номер госреестра:
74313-19
Наименование СИ:
Преобразователи точки росы
Обозначение типа:
FAS-SW
Производитель:
ООО "НПО "Вымпел", г.Дедовск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73149
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи точки росы FAS-SW
Назначение средства измерений
ПреобразователиточкиросыFAS-SW(далеепотексту–преобразователи)
предназначены для непрерывных измерений температуры точки росы газа на узлах
коммерческого учета газа и в технологических процессах, требующих контроля данных
параметров качества газа.
Преобразователь предназначен для измерения температуры точки росы в соответствии с
ГОСТ Р 53763-2009 и СТО Газпром 089-2010 в природном газе или других газах при рабочем
давлении.
Описание средства измерений
Принцип действия преобразователей основан на сорбционном методе измерения
температуры точки росы. Принцип действия сорбционно-емкостного сенсора основан на
зависимости диэлектрической проницаемости влагочувствительного слоя, размещенного между
двумя электродами, один из которых влагопроницаем для воздействий окружающей среды. Тем
самым сенсор влажности представляет собой миниатюрный конденсатор. Молекулы воды из
анализируемого газа свободно проникают сквозь влагопроницаемый электрод в адсорбционный
слой. Молекулы воды обладают высоким дипольным моментом, поэтому их присутствие в
адсорбирующем слое изменяет диэлектрическую проницаемость среды между проводящими
слоями (обкладками конденсатора), тем самым изменяя ёмкость конденсатора.
Сенсор установлен на корпусе преобразователя и закрыт колпачком, обеспечивающим
его защиту от механических повреждений и свободный доступ анализируемой среды.
Преобразователи не имеют индикации измеренных значений. Измеренные значения
можно получить, подключив по пассивному аналоговому каналу 4...20 мА внешние
телекоммуникационные системы.
Взрывозащищенностьпреобразователейобеспеченавидомвзрывозащиты—
«искробезопасные цепи» по ГОСТ Р 30852.1-2002. Маркировка преобразователей по
взрывозащите — 1Ex ib IIC T6 Gb. Преобразователи имеют сертификат соответствия
требованиям Технического регламента таможенного союза ТР ТС 012/2011 «О безопасности
оборудования для работы во взрывоопасных средах».
Преобразователиимеютвозможностьмонтажанепосредственновпоток(на
трубопровод) или в измерительную камеру (газоподвод).
Преобразователи,взависимостиотусловийиспособовприменения,могут
комплектоваться дополнительными принадлежностями или входить в комплект поставки
систем для определения влажности.
Общий вид преобразователей и обозначение места нанесения знака поверки
представлены на рисунке 1. Пломбирование преобразователей не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (далее – ПО) преобразователей – встроенное, предназначено
дляобеспеченияработыпреобразователейвсоответствиисихтехническимии
метрологическими характеристиками. Метрологические характеристики преобразователей
оценены с учетом влияния на них встроенного ПО. Встроенное ПО по уровню защиты ПО
средства измерения от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий», согласно Р 50.2.077-2014, и не требует специальных средств защиты, исключающих
возможность несанкционированной модификации, обновления (загрузки), удаления и иных
изменений метрологически значимой части ПО СИ и измеренных данных.
Встроенная версия ПО указана на наклейке на электронной плате внутри корпуса
преобразователей. Идентификационные данные встроенного ПО преобразователей приведены в
таблице 1.
ПО
Таблица 1. Идентификационные данные встроенного ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ДТР-Ex
Номер версии (идентификационный номер)
1.01
ПО
Цифровой идентификатор ПО
0x2E2C01F55E3444C7109F4CB98B86D5BC
Алгоритм вычисления контрольной суммы
MD5
Метрологические и технические характеристики
±2,0
±3,0
Значение
от -70 до +20
от -100 до +20
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры точкиДиапазон I
росы, ºС
Диапазон II
В диапазоне
Пределы абсолютной погрешности приот -80 (включ.) до +20 °С
измерении температуры точки росы, ºС,В диапазоне
от -100 до -80 °С (не включ.)

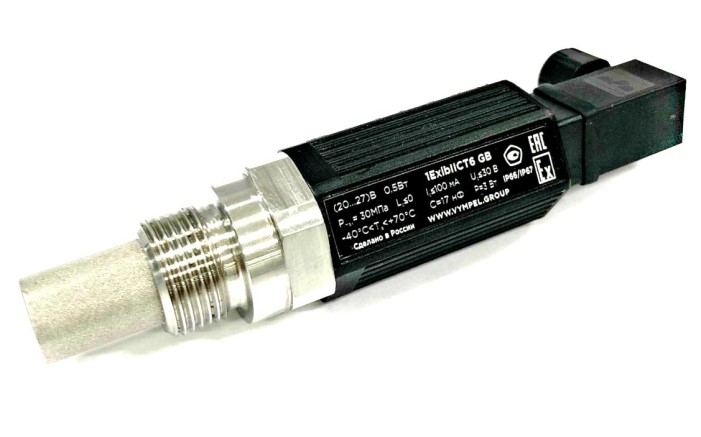

Рисунок 1 – Общий вид преобразователей влажности FAS-SW и обозначение места
нанесения знака поверки
Знак поверки
Лист № 3
Всего листов 4
от – 40 до +70
Значение
30,0
от 0,5 до 5
от – 40 до +60
1Ex ib IIC T6 Gb
4 – 20 мA
от 20 до 27 пост. ток
0,5
IP66/IP67
Таблица 3 – Основные технические характеристики
Наименование характеристики
Рабочее давление исследуемого газа, МПа, не более
Расход исследуемого газа через измерительную камеру, л/мин
Температура анализируемого газа, °С
Маркировка взрывозащиты
Выходной сигнал
Напряжение питания, В
Потребляемая мощность, Вт, не более
Степень защиты оболочки преобразователя
Условия эксплуатации:
- температура окружающей среды, °С
Габаритные размеры (высота × ширина × глубина), мм, не более
Масса, кг, не более (без измерительной камеры)
120×30×30
0,2
Знак утверждения типа
наносится на шильд на корпусе преобразователей методом лазерной гравировки и на
титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
эксплуатации
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначениеКол-во
Основной комплект
Преобразователь точки росы FAS-SW в комплекте со
ВМПЛ2.848.016следующим дополнительным оборудованием и1
принадлежностями:
ВМПЛ7.850.001Колпачок транспортировочный1
ВМПЛ8.035.018Газоподвод1
EN 175301-803Разъем, розетка тип С1
ВМПЛ2.848.016 РЭ
Преобразователь точки
росы FAS-SW. Руково
д
ство
п
о
1
поверки
ВМПЛ2.848.016 МП
Преобразователь точки
росы FAS-SW. Метод
и
ка
1
ВМПЛ2.848.016 ФОПреобразователь точки росы FAS-SW. Формуляр1
Свидетельство о поверке1
Оборудование, поставляемое по спецзаказу
Соединительный кабель.
Источник питания DR-60-24 (или аналог)
Блок внешней индикации измеренных значений
Барьер искробезопасности НБИ-11П (или аналогичный)
Поверка
осуществляется по документу ВМПЛ2.848.016 МП «Преобразователи точки росы FAS-SW.
Методика поверки», утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ»
13.12.2018 г.
Основные средств поверки:
Вторичный эталон единицы объемной доли влаги в диапазоне значений от 0,2…20000
млн-1, единицы температуры точки росы / инея в диапазоне значений от минус 80…30 °С
2.2.ГЭХ.0001.2016 Максимальная неопределенность при воспроизведении температуры точки
росы ± 0,15 °С.
Лист № 4
Всего листов 4
Допускаетсяприменениесредствповерки,неприведенныхвперечне,но
обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой
точностью.
Знак поверки в виде голографической наклейки наносится на корпус преобразователя
(рис. 1). Знак поверки в виде оттиска поверительного клейма наносится на Свидетельство о
поверке.
Сведения о методиках (методах) измерений
Приведены в эксплуатационном документе.
требованияк
средств измерений
Нормативныеитехническиедокументы,устанавливающие
преобразователям влажности FAS-SW
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для
влажности газов»
ВМПЛ2.848.016 ТУ Преобразователи точки росы FAS-SW
Изготовитель
ООО «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)
ИНН 5017084907
Адрес: 143530, Московская обл., Истринский р-н, г. Дедовск, ул. Школьный проезд, д. 11
E-mail:
Тел.: (495) 992-38-60, (495) 992-38-70
Факс: (495) 992-38-60 доб.217
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (Восточно-
Сибирский филиал)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево
Почтовый адрес: 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал
ФГУП «ВНИИФТРИ»
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
