Электрометры программируемые Keithley 6514, ГРСИ 74288-19

Смотреть ГРСИ
74287-19

Номер госреестра:

74288-19

Наименование СИ:

Электрометры программируемые

Обозначение типа:

Keithley 6514

Производитель:

Компания "Tektronix (China) Co., Ltd.", Китай

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

05.03.2024

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 73124

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Электрометры программируемые Keithley 6514

Назначение средства измерений

Электрометры программируемые Keithley 6514 (далее – электрометры) предназначены

измерения постоянного напряжения и силы тока, электрического сопротивления постоянному

току и электрического заряда.

Описание средства измерений

Принцип действия электрометров основан на аналого-цифровом преобразовании

входного напряжения или силы тока в цифровой код с применением высокоомных входных

устройств и предварительного усилителя тока.

Измерение сопротивления осуществляется путем измерения падения напряжения на

исследуемом объекте при подаче на него испытательного тока от внутреннего источника.

Измерение заряда производится посредством измерения напряжения на прецизионном

конденсаторе.

Управление режимами работы производится с лицевой панели либо дистанционно через

интерфейсы RS-232, IEEE-488. Параметры установленных режимов работы, значения

воспроизводимыхиизмеряемыхвеличинотображаютсянамонохромном

жидкокристаллическом дисплее.

Электрометры выполнены в настольном исполнении в виде моноблока, имеющего

складную ручку для переноски. Знак поверки в виде наклейки размещается в середине боковой

панели. Вид передней панели показан на фотографии 1, вид задней панели – на фотографии 2.

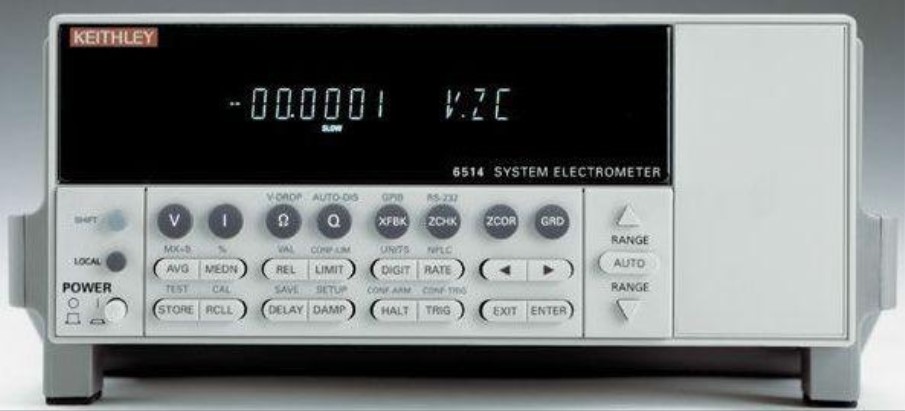

Рисунок 1 – Вид передней панели

Лист № 2

Всего листов 5

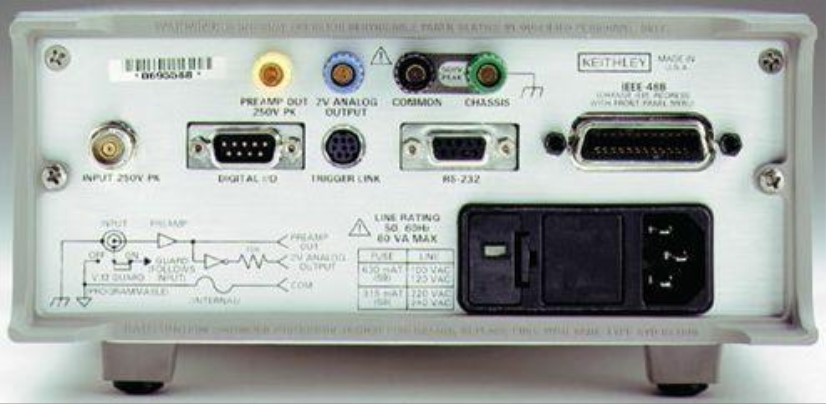

Рисунок 2 – Вид задней панели

Программное обеспечение

Установленное на микроконтроллере программное обеспечение служит для управления

режимами работы и обработки измерительной информации, калибровочные константы

хранятся в энергонезависимой памяти. Уровень защиты программного обеспечения от

непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014 (класс риска

“B” по WELMEC 7.2-2015).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 – Идентификационные данные программного обеспечения

Идентификационные данные (признаки)Значение

Идентификационное наименование

Номер версии (идентификационный номер)

6514 Firmware

A11 и выше

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 – Метрологические характеристики

Верхний

предел

Пределы допускаемой

Разрешениеосновной абсолютной

диапазона

(6 &fraq12; разрядов) погрешности при температуре

(23 ±5) °C

Пределы допускаемой

дополнительной абсолютной

погрешности в интервалах

температуры от 0 до 18 °C

и от 28 до 50 °C

1234

ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ

1,2)

2 В 1 мкВ ±(2,5∙10

-4

∙U + 2∙10

-5

∙Um) ±(3∙10

-5

∙U + 1∙10

-5

∙Um)/°C

20 В 10 мкВ ±(2,5∙10

-4

∙U + 1,5∙10

-5

∙Um) ±(2∙10

-5

∙U + 5∙10

-6

∙Um)/°C

200 В 100 мкВ ±(6∙10

-4

∙U + 1,5∙10

-5

∙Um) ±(2∙10

-5

∙U + 5∙10

-6

∙Um)/°C

___________

1) Входное сопротивление не менее 200 ТОм

2) В формулах U – измеренное напряжение, Um – верхний предел диапазона напряжения

место нанесения знака утверждения типа и знака поверки

схема пломбирования (краска под винт)

Лист № 3

Всего листов 5

Продолжение таблицы 2

1234

ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО ТОКА

20 пА10 аА±(1∙10

-2

∙

I + 1,5∙10

-4

∙

)±(1∙10

-3

∙I + 2,5∙10

-5

∙Im)/°C

200 пА 100 аА±(1∙10

-2

∙

I + 2,5∙10

-5

∙

) ±(1∙10

-3

∙I + 5∙10

-6

∙Im)/°C

2 нА 1 фА ±(2∙10

-3

∙

I + 1,5∙10

-4

∙

) ±(1∙10

-3

∙I + 1∙10

-5

∙Im)/°C

20 нА 10 фА ±(2∙10

-3

∙

I + 2,5∙10

-5

∙

) ±(3∙10

-4

∙I + 5∙10

-6

∙Im)/°C

200 нА 100 фА ±(2∙10

-3

∙

I + 2,5∙10

-5

∙

) ±(3∙10

-4

∙I + 5∙10

-6

∙Im)/°C

А 1 пА ±(1∙10

-3

∙

I + 5∙10

-5

∙

) ±(5∙10

-5

∙I + 1∙10

-5

∙Im)/°C

А 10 пА ±(1∙10

-3

∙

I + 2,5∙10

-5

∙

) ±(5∙10

-5

∙I + 5∙10

-6

∙Im)/°C

200

А 100 пА ±(1∙10

-3

∙

I + 2,5∙10

-5

∙

) ±(5∙10

-5

∙I + 5∙10

-6

∙Im)/°C

2 мА 1 нА ±(1∙10

-3

∙

I + 5∙10

-5

∙

) ±(8∙10

-5

∙I + 1∙10

-5

∙Im)/°C

20 мА 10 нА ±(1∙10

-3

∙

I + 2,5∙10

-5

∙

) ±(8∙10

-5

∙I + 5∙10

-6

∙Im)/°C

ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ПОСТОЯННОМУ ТОКУ

2,3)

2 кОм 1 мОм ±(2∙10

-3

∙

R + 5∙10

-5

∙

) ±(1∙10

-4

∙R + 2∙10

-5

∙Rm)/°C

20 кОм 10 мОм ±(1,5∙10

-3

∙

R + 1,5∙10

-5

∙

) ±(1∙10

-4

∙R + 5∙10

-6

∙Rm)/°C

200 кОм 100 мОм ±(2,5∙10

-3

∙

R + 1,5∙10

-5

∙

) ±(1∙10

-4

∙R + 5∙10

-6

∙Rm)/°C

2 МОм 1 Ом ±(2,5∙10

-3

∙

R + 2∙10

-5

∙

) ±(2∙10

-4

∙R + 1∙10

-5

∙Rm)/°C

20 МОм 10 Ом ±(2,5∙10

-3

∙

R + 1,5∙10

-5

∙

) ±(2∙10

-4

∙R + 5∙10

-6

∙Rm)/°C

200 МОм 100 Ом ±(3∙10

-3

∙

R + 1,5∙10

-5

∙

) ±(2∙10

-4

∙R + 5∙10

-6

∙Rm)/°C

2 ГОм 1 кОм ±(1,5∙10

-2

∙

R + 2∙10

-5

∙

) ±(4∙10

-4

∙R + 1∙10

-5

∙Rm)/°C

20 ГОм 10 кОм ±(1,5∙10

-2

∙

R + 1,5∙10

-5

∙

) ±(4∙10

-4

∙R + 5∙10

-6

∙Rm)/°C

200 ГОм 100 кОм ±(1,5∙10

-2

∙

R + 1,5∙10

-5

∙

) ±(4∙10

-4

∙R + 5∙10

-6

∙Rm)/°C

ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКОГО ЗАРЯДА

20 нКл 10 фКл ±(4∙10

-3

∙

Q + 2,5∙10

-5

∙

) ±(4∙10

-4

∙Q + 5∙10

-6

∙Qm)/°C

200 нКл 100 фКл ±(4∙10

-3

∙

Q + 2,5∙10

-5

∙

) ±(4∙10

-4

∙Q + 5∙10

-6

∙Qm)/°C

2 мкКл 1 пКл ±(1∙10

-2

∙

Q + 2,5∙10

-5

∙

) ±(5∙10

-4

∙Q + 5∙10

-6

∙Qm)/°C

20 мкКл 10 пКл ±(1∙10

-3

∙

Q + 2,5∙10

-5

∙

) ±(5∙10

-4

∙Q + 5∙10

-6

∙Qm)/°C

___________

1) В формулах I – измеренная сила тока, Im – верхний предел диапазона силы тока

2) Сила испытательного тока 0,9 мА на пределах 2; 20; 200 кОм, 0,9 мкА на пределах 2; 20;

200 МОм, 0,9 нА на пределах 2, 20 , 200 ГОм

3) В формулах R – измеренное сопротивление, Rm – верхний предел диапазона

сопротивления

4) В формулах Q – измеренный заряд, Qm – верхний предел диапазона заряда

50 ±1

от 210 до 250

400

Таблица 3 – Основные технические характеристики

Частота сети питания, Гц

Напряжение сети питания, В

Потребляемая мощность, Вт, не более

Габаритные размеры, мм

ширина

глубина

высота

Масса, кг, не более

214

369

4,6

Лист № 4

Всего листов 5

Продолжение таблицы 2

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 50

относительная влажность воздуха, %до 70 (при температуре до 35 °C)

Знак утверждения типа

наносится в левой стороне задней панели корпуса в виде наклейки и на титульный лист

руководства по эксплуатации типографским способом.

Комплектность средства измерений

представлена в таблице 4.

Таблица 4 – Комплектность электрометров

Наименование и обозначение

Электрометр программируемый Keithley 6514

Кабель сетевой

Кабель измерительный триаксиальный 237-ALG-2

Принадлежности

Руководство по эксплуатации 6514E-900-01R

Методика поверки KI6514/МП-2019

Кол-во

1 шт.

по заказу

1 шт.

Поверка

осуществляется по документу KI6514/МП-2019 «ГСИ. Электрометры программируемые

Keithley 6514. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 18.01.2019 г.

Основные средства поверки:

- калибратор многофункциональный Fluke 5730A, регистрационный номер 60407-15;

- набор эталонных мер сопротивления и емкости JW Solutions 5156DR; регистрационный номер

57171-14.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в левой стороне задней панели корпуса в виде наклейки (место

нанесения показано на рисунке 2) и/или на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативныедокументы,устанавливающиетребованиякэлектрометрам

программируемым Keithley 6514

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений

постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для

средств измерений силы постоянного электрического тока в диапазоне 1·10

-16

÷ 30 А

ГСИ. Государственная поверочная схема для средств измерений электрического

сопротивления

(

приказ Росстандарта от 15.02.2016 г. № 146)

Изготовитель

Компания “Tektronix (China) Co., Ltd.”, Китай

Адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C.

Тел.: (8621)38960893, факс: (8621)58993156

E-mail:

moscow@tektronix.com

Лист № 5

Всего листов 5

Заявитель

Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул»)

Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4

Тел.: (499)750-70-72, тел./факс: (495)984-70-88

Web-сайт:

http://www.master-tool.ru

E-mail:

info@master-tool.ru

Испытательный центр

Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)

Адрес: 127106, г. Москва, Нововладыкинский проезд, д. 8, стр. 4

Тел./факс: (495)926-71-70

Web-сайт:

http://www.actimaster.ru

E-mail:

https://www.actimaster.ru/metrologic-lab

Аттестат аккредитации ЗАО «АКТИ-Мастер» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.311824 от 14.10.2016 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2019 г.
