Дозаторы весовые автоматические дискретного действия АМАТА, ГРСИ 74256-19
Номер госреестра:
74256-19
Наименование СИ:
Дозаторы весовые автоматические дискретного действия
Обозначение типа:
АМАТА
Производитель:
ООО "АМАТА СКЕЙЛ", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73092
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые автоматические дискретного действия АМАТА
Назначение средства измерений
Дозаторы весовые автоматические дискретного действия АМАТА (далее – дозаторы)
предназначены для автоматического дозирования материалов.
Описание средства измерений
Принцип действия дозаторов основан на преобразовании силы, создаваемой дозируемым
материалом, в деформацию упругого элемента весоизмерительного датчика, на который нане-
сены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сиг-
нала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных
датчиков передается в аналогово-цифровой преобразователь. Преобразованный сигнал посту-
пает в компьютерный терминал для обработки и отображения результатов дозирования.
Конструктивно дозаторы состоят из устройства подачи материала, весоизмерительного
устройства, устройства разгрузки материала и устройства управления. В состав весоизмери-
тельного устройства входят грузоприемное устройство, весоизмерительные датчики, грузопе-
редающие устройства.
Грузоприемное устройство представляет собой бункер. Грузопередающие устройства
(узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения
нормальной работы дозаторов при деформации грузоприемного устройства, вызванной измене-
нием температуры и (или) объектом взвешивания.
В дозаторах устанавливаются датчики весоизмерительные тензорезисторные L6C, L6H5,
L6Dфирмы«ZhonghangElectronicMeasuringInstrumentCO.,LTD»(ZEMIC),
Китай (рег. № 55198-13).
Устройство подачи материала предназначено для приема, равномерного распределения и
подачи материала в весоизмерительное устройство.
Весоизмерительные устройства предназначены для определения массы материала.
Устройство разгрузки материала предназначено для выгрузки материала.
В качестве устройства управления в дозаторах применяется компьютерный терминал.
Компьютерный терминал предназначен для управления дозатором. Компьютерный терминал
может быть опционально укомплектован интерфейсами Ethernet, RS-232, RS-485, USB для под-
ключения дозаторов к персональному компьютеру, принтеру и т.п.
Лист № 2
Всего листов 9
Дозаторы позволяют автоматически дозировать различные сыпучие материалы с раз-
личной массой в одну или несколько тар.
Дозаторы имеют обозначение:
АМАТА – ХХХ – 123 – 45 – 678 – 91011, где
АМАТА- обозначение типа дозаторов;
ХХХ- обозначение идентификационного наименования программного обеспечения (в обозна-
чении указывается «KATE», «BERTHA», «DEBBY», «EMILY», «IRIS», «VICKY», «WILMA»);
1- количество уровней (в обозначении указывается: 1, 2, 3);
2, 3- количество бункеров (в обозначении указывается: 8, 10, 12, 14, 16, 20, 24, 28, 32);
4, 5- объем корзины (в обозначении указывается:
03- 0,3 л;
05- 0,5 л;
08- 0,8 л;
13- 1,3 л;
16- 1,6 л;
20- 2,0 л;
25- 2,5 л;
35- 3,5 л;
55- 5,5 л;
65- 6,5 л;
70- 7,0 л);
6- варианты исполнения дозатора (в обозначении указывается:
R- радиальный;
L- линейный);
7- рабочая поверхность (в обозначении указывается:
М- гладкая;
D- рифлёная);
8- тип привода (в обозначении указывается:
E- электрический;
P- пневматический);
9- режим работы (в обозначении указывается:
0- автоматический;
10- тип лотка (в обозначении указывается:
0- вибрационный;
1- шнековый;
2- транспортерный;
3- отсутствует);
11- тип диспенсера (в обозначении указывается:
V- вибрационный;
R- поворотный;
S- для сахара;
D- другой;
N- отсутствует).
Модификации дозаторов различаются метрологическими характеристиками.
В дозаторах предусмотрены следующие устройства и функции:
- полуавтоматическое устройство установки нуля;
- определение оптимальной комбинации массы дозы материала.
Лист № 3
Всего листов 9
Радиальное исполнение дозатора
Рисунок 1 - Внешний вид дозаторов
Линейное исполнение дозатора
Рисунок 2 - Внешний вид дозаторов
Лист № 4
Всего листов 9
Линейное исполнение дозатора
Рисунок 2 - Внешний вид дозаторов
В дозаторах предусмотрена защита от несанкционированного изменения установленных
регулировок (установленных параметров и регулировки чувствительности (юстировки)): вход в
подпрограмму юстировки защищен административным паролем.
Пломбирование дозаторов не предусмотрено.
Лист № 5
Всего листов 9

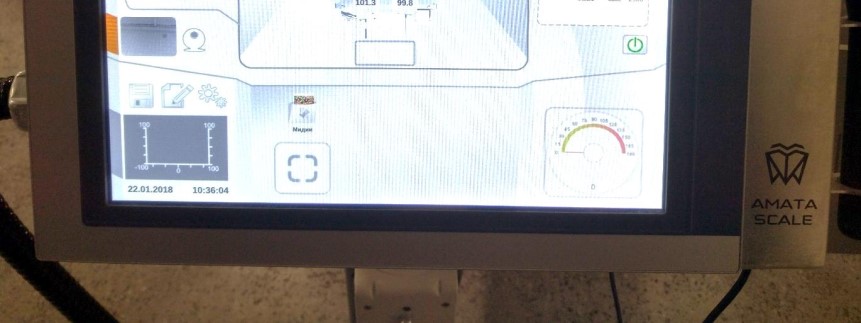

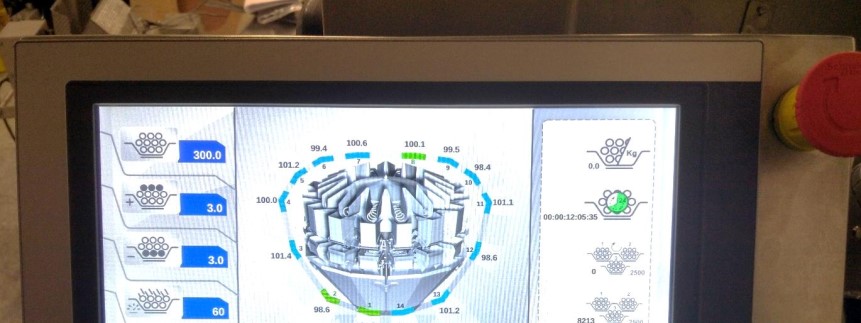

Рисунок 3 - Внешний вид компьютерного терминала
Маркировка дозаторов производится на шильдах, закрепленных на корпусе дозатора, на
которых нанесено:
- полное наименование изготовителя;
- обозначение дозаторов;
- дата изготовления дозаторов;
- заводской номер дозаторов;
- обозначение материалов, подлежащих взвешиванию;
- диапазон температур;
- напряжение питания;
- частота питания;
- среднее количество нагрузок;
- номинальная максимальная доза (Maxfill);
- номинальная минимальная доза (Minfill);
- максимальная производительность нагрузок в минуту;
- класс точности по ГОСТ 8.610-2012 (X(x));
- номинальное значение класса точности (Ref(x));
- цена деления шкалы (d);
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- знак утверждения типа;
- номер версии программного обеспечения.
Лист № 6
Всего листов 9
Программное обеспечение
В дозаторах используется встроенное в компьютерный терминал программное обеспече-
ние, которое жестко привязано к электрической схеме. Программное обеспечение выполняет
функции по сбору, обработке, хранению, передаче и предоставлению измерительной информа-
ции.
Идентификация программы прописана в руководстве по эксплуатации на дозаторы.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует среднему уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик.
Значения
VICKY
WILMA
7.0.0.0
8.0.0.0
-
-
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
Идентификационные
данные (признаки)
Идентификационное
наименование
программного
КАТЕBERTHADEBBYEMILYIRIS
обеспечения
Номер версии (идентифи-
кационный номер) про-2.423.0.1.24.0.0.05.0.0.06.0.0.0
граммного обеспечения*
Цифровой идентификатор
программного обеспече------
ния
* Номер версии программного обеспечения должен бытьнениже указанного
Метрологические и технические характеристики
Значение
Ref(0,5)Ref(1)
4 % от Max
20 % от Max
Таблица 2 - Метрологические характеристики
Наименование характеристики
Номинальное значение класса точности по ГОСТ 8.610-2012
Диапазон регуляции устройств установления на нуль, не более
Диапазон регуляции устройства начального установления на нуль, не
более
Максимальный диапазон устройства выборки массы тары
от 0 до Max
Цена деления шкалы
(d), кг
Среднее число
нагрузок на дозу
Наибольший
кг
минимальная
Таблица 3 - Метрологические характеристики
Наименьший
Номинальная
предел (Мах), кг
пред
е
л (Min),
доза (Minfill),
кг
1,50,0050,0150,00013
50,0050,0150,00013
Лист № 7
Всего листов 9
Таблица 4 - Метрологические характеристики
Значение массы Максимально допустимое отклонение
дозы (F), г каждой дозы от среднего значения для
класса Х(0,5) /Х(1) (MPD)
Максимально допускаемая
погрешность заданного
значения массы дозы
(MPSE) при первичной и
периодической поверке и
эксплуатации
При первичной иПри эксплуатации
периодической
поверке
15<F≤50 3,6 % / 7,2 % 4,5 % / 9 %
50<F≤100 1,8 г / 3,6 г 2,25 г / 4,5 г
100<F≤200 1,8 % / 3,6 % 2,25 % / 4,5 %
200<F≤3003,6 г / 7,2 г4,5 г / 9 г
300<F≤500 1,2 % / 2,4 % 1,5 % / 3 %
500<F≤10006 г / 12 г7,5 г / 15 г
1000<F≤1500 0,6 % / 1,2 % 0,75 % / 1,5 %
15<F≤50 3,6 % / 7,2 % 4,5 % / 9 %
50<F≤100 1,8 г / 3,6 г 2,25 г / 4,5 г
100<F≤200 1,8 % / 3,6 % 2,25 % / 4,5 %
200<F≤3003,6 г / 7,2 г4,5 г / 9 г
300<F≤500 1,2 % / 2,4 % 1,5 % / 3 %
500<F≤10006 г / 12 г7,5 г / 15 г
1000<F≤5000 0,6 % / 1,2 % 0,75 % / 1,5 %
1,125 % / 2,25 %
0,281 г / 1,125 г
0,281 % / 1,125%
0,563 г / 2,25 г
0,188 % / 0,75%
1,875 г / 3,75 г
0,1875 % / 0,375 %
1,125 % / 2,25 %
0,281 г / 1,125 г
0,281 % / 1,125%
0,563 г / 2,25 г
0,188 % / 0,75%
1,875 г / 3,75 г
0,1875 % / 0,375 %
Значение
от 187 до 242
от 49 до 51
3,5
3,5
3,5
3,5
2,4
6,5
6,5
6,5
9,0
Таблица 5 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, кВ·А, не trial:
для дозаторов с числом весоизмерительных датчиков, шт.:
8
10
12
14
16
20
24
28
32
Условия эксплуатации дозаторов:
- диапазон температур, ºС
- относительная влажность воздуха при 20 °С, %, не более
Вероятность безотказной работы за 2000 ч
Средний срок службы, лет
от +10 до +35
60
0,95
5
Лист № 8
Всего листов 9
Таблица 6 - Число весоизмерительных датчиков, габаритные размеры и масса дозатора
ЧислоГабаритные размеры дозатора, ммМасса
весоизмерительныхдозатора, кг
датчиков (N)
Длина Ширина Высота
8от 1000 до 1500
10от 1050 до 1600
12от 1100 до 1300
14 от 1150 до 1260
16 от 1200 до 1620
20 1620
24от 1200 до 1700
28 от 1360 до 1990
32 от 1300 до 2000
от 1000 до 1500
от 1050 до 1600
от 1200 до 1300
от 1240 до 1320
от 1620 до 1844
1620
от 1200 до 1700
от 1360 до 1990
от 1300 до 2000
от 1000 до 2000
от 1100 до 2270
от 1400 до 2000
от 1420 до 2150
от 2610 до 2900
2900
от 1500 до 2300
от 1600 до 2500
от 1600 до 2500
от 300 до 500
от 350 до 1000
от 400 до 550
от 500 до 600
от 900 до 1100
1100
от 600 до 1200
от 600 до 1500
от 700 до 1800
Таблица 7 – Габаритные размеры и масса компьютерного терминала
Значение
Наименование характеристики
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
410
95
250
6,5
Знак утверждения типа
наносится графическим способом на маркировочную табличку, расположенную на корпусе до-
затора и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 8 – Комплектность средства измерений
Наименование
Дозаторы весовые автоматические дискретного действия
Диск с комплектом документации (руководство по эксплуа-
тации и паспорт)
Обозначение
АМАТА
-
Количество
1 шт.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические
дискретного действия. Методика поверки».
Основные средства поверки:
весынеавтоматическогодействияспределамидопускаемойпогрешности,
обеспечивающей измерение испытательных доз с точностью, не превышающей 1/3
максимально допускаемого отклонения массы каждой дозы от среднего значения и
максимально допускаемой погрешности заданного значения дозы поверяемых дозаторов.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке на дозаторы и (или) в руководство
по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 9
Всего листов 9
Нормативные и технические документы, устанавливающие требования к дозаторам весо-
вым автоматическим дискретного действия АМАТА
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия.
Часть 1. Метрологические и технические требования. Методы испытаний
ГОСТ 8.523-2014 ГСИ. Дозаторы весовые автоматические дискретного действия. Мето-
дика поверки
ТУ 5138-004-00219891-2017 Дозаторы весовые автоматические дискретного действия
АМАТА. Технические условия
Изготовитель
Общество с ограниченной ответственностью «АМАТА СКЕЙЛ»
(ООО «АМАТА СКЕЙЛ»)
ИНН 7814165501
Юридический адрес: 199226, г. Санкт-Петербург, ул. Кораблестроителей, дом 12, корпус
2, литер А, помещение 21Н, офис 11
Фактический адрес: 197374, г. Санкт-Петербург, Торфяная дорога, дом 9
Телефон: (812) 320-42-01, факс: (812) 329-49-11
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испыта-
ний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 64799-16 | Регистраторы температуры автоматические | HI-P21 | Компания "High Tech Control", Корея | 1 год | Перейти |
| 13458-92 | Дозаторы пипеточные | ДП-1-50, ДП-1-200, ДП-1-1000 | ГНИИБП (биологического приборостроения), г.Москва | 1 год | Перейти |
| 44674-10 | Анализаторы нефтепродуктов автоматические | ФЛЮОРАТ-АЕ-2 | ООО "ЛЮМЭКС-АвтоХимКонтроль", г.С.-Петербург | 1 год | Перейти |
| 859-53 | Весы автоматические | ДХ-80, ДКР-50 | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 18240-99 | Измерители потенциалов автоматические | АИП | Нижегородский филиал ОАО "ГИПРОНИИГАЗ", г.Нижний Новгород | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
