Номер госреестра:
74249-19
Наименование СИ:
Усилители заряда
Обозначение типа:
2661, 2667 и 2688
Производитель:
Фирма "Bruel & Kjaer Vibro GmbH", Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73085
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители заряда моделей 2661, 2667 и 2688
Назначение средства измерений
Усилители заряда моделей 2661, 2667 и 2688 (далее усилители) предназначены для из-
мерения виброускорения, поступающего от акселерометров с выходом по заряду.
Описание средства измерений
Усилители осуществляют преобразование и усиление выходного сигнала пьезоэлектри-
ческих акселерометров, имеющих выход по заряду, в электрический сигнал (по напряжению),
пропорциональный виброускорению.
Все модели усилителей имеют базовые модели (2661; 2667-S-0-001-104; 2688-R-000) и
различные варианты исполнения. Усилители модели 2661 выпускаются в исполнениях: 2661;
2661-S-0-025-053;2661-S-1-001-104-P;2661-S-1-025-053;2661-WH2824;2661-WH2825;
2661-WH3132; 2661-WH3133. Усилители модели 2667 выпускаютсяв исполнениях:
2667-S-0-001-104; 2667-S-0-025-104; 2667-S-1-025-053. Усилители модели 2688 выпускаются в
исполнениях: 2688-R-000 и 2688-R-004. Все исполнения отличаются коэффициентами преобра-
зования (усиления), диапазонами рабочих частот и напряжением питания.
Питание усилителей осуществляется от ICP-источника.
Конструктивно усилители представляют собой герметичный корпус с возможностью
крепления на DIN-рейку.

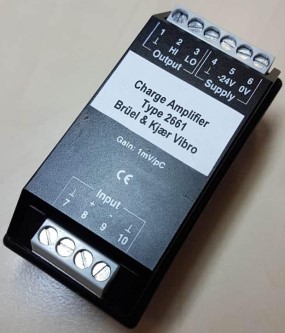

Общий вид усилителей заряда моделей 2661, 2667 и 2688 представлен на рисунке 1.
Рисунок 1 - Общий вид усилителей заряда моделей 2661, 2667 и 2688
Программное обеспечение
отсутствует.
Место нанесения знака
утверждения типа
Лист № 2
Всего листов 4
Метрологические и технические характеристики
1
Значение
10
0,1
±2
8
от 1 до 100 000
от 10 до 5000
от 25 до 5000
от 25 до 100 000
Таблица 2 – Метрологические и технические характеристики
Наименование характеристики
Номинальное значение коэффициента преобразования на
базовой частоте 80 Гц для исполнений, мВ/пКл:
- 2661; 2661-S-0-025-053; 2661-WH3132; 2667-S-0-001-104;
2667-S-0-025-104; 2688-R-000
-2661-S-1-001-104-P; 2661-S-1-025-053; 2661-WH2825;
2661-WH3133; 2667-S-1-025-053; 2688-R-004
- 2661-WH2824
Отклонение действительного значения коэффициента
преобразования от номинального значения, %, не более
Максимальный входной сигнал, нКл
Диапазон рабочих частот для исполнений, Гц:
- 2661; 2661-S-1-001-104-P; 2661-WH2824; 2661-WH2825;
2667-S-0-001-104; 2688-R-000; 2688-R-004
- 2661-WH3133; 2661-WH3132;
- 2661-S-0-025-053; 2661-S-1-025-053; 2667-S-1-025-053
-2667-S-0-025-104
Диапазон измерения виброускорения при коэффициенте
преобразования акселерометра, м/с
2
:
К=1 пКл/(м·с
-2
)
К=10 пКл/(м·с
-2
)
К=0,1 пКл/(м·с
-2
)
от 1 до 8000
от 10 до 80000
от 0,1 до 800
±2
±0,5
±5
от +15 до +25
от -40 до +85
-24
41 × 41 × 83
Пределы основной относительной погрешности измерения
виброускорения на базовой частоте 80 Гц, %
Неравномерность амплитудно-частотной характеристики
относительно базовой частоты 80 Гц, дБ, не более
Пределы относительной погрешности измерения
виброускорения на базовой частоте 80 Гц в диапазоне рабочих
температур, %
Нормальные условия измерений:
температура окружающей среды, ºС
Условия эксплуатации:
температура окружающей среды, ºС
Параметры электрического питания:
-напряжение постоянного тока, В
Габаритные размеры (длина× высота × ширина), мм, не более
Масса, г, не более:
модель 2661
модели 2667 и 2688
125
185
Знак утверждения типа
наносится корпус усилителя заряда методом наклейки и на титульный лист паспорта методом
печати или наклейки.
Лист № 3
Всего листов 4
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначениеКол-во
Усилитель заряда модель 2661/ 2667/ 2688 1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
Методика поверки МП 204/3-24-2018 1 экз.
Поверка
осуществляется по документу МП 204/3-24-2018 «Усилители заряда моделей 2661, 2667 и 2688.
Методика поверки», утвержденному ФГУП «ВНИИМС» 15.09.2018.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уров-
нем искажений DS360 (г/р № 45344-10); мультиметр цифровой 34410А (г/р № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых усилителей заряда с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к усилителям за-
ряда моделей 2661, 2667 и 2688
Техническая документация фирмы «Brüel & Kjær Vibro GmbH», Германия
Изготовитель
Фирма «Brüel & Kjær Vibro GmbH», Германия
Адрес: Leydhekerstrasse, 10, 64293, Darmstadt, Germany
Тел.: +49.6151.428-0
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
ИНН 7713537016
Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, кор. 2
Тел.: (495) 788-55-23
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
