Ключи моментные шкальные NORGAU серии NDTW, ГРСИ 74233-19
Номер госреестра:
74233-19
Наименование СИ:
Ключи моментные шкальные
Обозначение типа:
NORGAU серии NDTW
Производитель:
Фирма "Shanghai Ub Machinery Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73069
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ключи моментные шкальные NORGAU серии NDTW
Назначение средства измерений
Ключи моментные шкальные NORGAU серии NDTW (далее – ключи) предназначены
для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с
правой и левой резьбой.

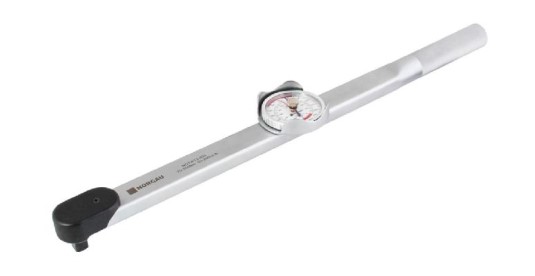

Рисунок 1 - Общий вид ключей моментных шкальных NORGAU серии NDTW
Пломбирование ключей моментных шкальных NORGAU серии NDTW не производится,
ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта
только при помощи специального инструмента.
Программное обеспечение
отсутствует.
Описание средства измерений
Принцип действия ключей основан на преобразовании упругим элементом усилия на
рукоятке в пропорциональное линейное перемещение, измеряемое индикатором.
Ключи состоят из рукоятки и корпуса с закрепленной на нем измерительной шкалой,
торцевого квадрата с шариковым фиксатором или гнезда под сменные инструментальные
насадки.
Ключи выпускаются в сорока двух модификациях, отличающихся диапазоном измерений
крутящего момента силы, габаритными размерами, ценой деления шкалы и размером
присоединительного элемента.
Обозначение модификации: NDTWX-Y, где NDTWX – обозначение ключа по каталогу
изготовителя (значение Х меняется в зависимости от модели), Y – цифра, обозначающая
верхний предел измерений крутящего момента силы в Н·м.
Общий вид ключей моментных шкальных NORGAU серии NDTW представлен на
рисунке 1.
Место нанесения знака
утверждения типа
Лист № 2
Всего листов 5
Метрологические и технические характеристики
±4
Таблица 1 – Метрологические характеристики
МодификацияДиапазон измерений Пределы допускаемой относительной
крутящего моментапогрешности измерений крутящего
силы, Н∙ммомента силы, %
Цена деления
шкалы, Н∙м
NDTW11-2
NDTW11-3
NDTW11-6
NDTW11-8
NDTW11-12
NDTW12-12
NDTW12-175
NDTW11-175
NDTW12-20
NDTW11-20
NDTW12-25
NDTW12-30
NDTW13-30
NDTW12-35
NDTW13-35
NDTW12-40
NDTW13-40
NDTW12-50
NDTW13-50
NDTW12-60
NDTW13-60
NDTW13-100
NDTW12-100
NDTW13-120
NDTW13-140
NDTW13-200
NDTW13-250
NDTW13-275
NDTW13-350
NDTW14-350
NDTW14-400
NDTW15-400
NDTW14-500
NDTW15-500
NDTW14-600
NDTW15-600
NDTW14-800
NDTW15-800
NDTW14-1000
NDTW15-1000
NDTW15-1400
NDTW15-2000
от 0,4 до 2,0
от 0,6 до 3,0
от 1,2 до 6,0
от 1,6 до 8,0
от 2,4 до 12,0
от 2,4 до 12,0
от 3,5 до 17,5
от 3,5 до 17,5
от 4 до 20
от 4 до 20
от 5 до 25
от 6 до 30
от 6 до 30
от 7 до 35
от 7 до 35
от 8 до 40
от 8 до 40
от 10 до 50
от 10 до 50
от 12 до 60
от 12 до 60
от 20 до 100
от 20 до 100
от 24 до 120
от 28 до 140
от 40 до 200
от 50 до 250
от 55 до 275
от 70 до 350
от 70 до 350
от 80 до 400
от 80 до 400
от 100 до 500
от 100 до 500
от 120 до 600
от 120 до 600
от 160 до 800
от 160 до 800
от 200 до 1000
от 200 до 1000
от 280 до 1400
от 400 до 2000
0,05
0,05
0,1
0,2
0,2
0,2
0,25
0,25
0,5
0,5
0,5
0,5
0,5
0,5
0,5
1
1
1
1
1
1
2
2
2
2
5
5
5
5
5
10
10
10
10
10
10
20
20
20
20
20
50
Лист № 3
Всего листов 5
Таблица 2 – Основные технические характеристики
Модификация Размер присоединительного квадрата,
мм (дюйм)
NDTW11-26,35 (1/4)
Габаритные размеры
(Д×Ш) мм, не более
330×40
Масса, кг, не
более
0,67
NDTW11-3
NDTW11-6
NDTW11-8
NDTW11-12
NDTW12-12
NDTW12-175
NDTW11-175
NDTW12-20
NDTW11-20
NDTW12-25
NDTW12-30
NDTW13-30
NDTW12-35
NDTW13-35
NDTW12-40
NDTW13-40
NDTW12-50
NDTW13-50
NDTW12-60
NDTW13-60
NDTW13-100
NDTW12-100
NDTW13-120
NDTW13-140
NDTW13-200
NDTW13-250
NDTW13-275
NDTW13-350
NDTW14-350
NDTW14-400
NDTW15-400
NDTW14-500
NDTW15-500
NDTW14-600
NDTW15-600
NDTW14-800
NDTW15-800
NDTW14-1000
NDTW15-1000
NDTW15-1400
NDTW15-2000
6,35 (1/4)
6,35 (1/4)
6,35 (1/4)
6,35 (1/4)
9,52 (3/8)
9,52 (3/8)
6,35 (1/4)
9,52 (3/8)
6,35 (1/4)
9,52 (3/8)
9,52 (3/8)
12,7 (1/2)
9,52 (3/8)
12,7 (1/2)
9,52 (3/8)
12,7 (1/2)
9,52 (3/8)
12,7 (1/2)
9,52 (3/8)
12,7 (1/2)
12,7 (1/2)
9,52 (3/8)
12,7 (1/2)
12,7 (1/2)
12,7 (1/2)
12,7 (1/2)
12,7 (1/2)
12,7 (1/2)
19,05 (3/4)
19,05 (3/4)
25,4 (1)
19,05 (3/4)
25,4 (1)
19,05 (3/4)
25,4 (1)
19,05 (3/4)
25,4 (1)
19,05 (3/4)
25,4 (1)
25,4 (1)
25,4 (1)
330×40
0,67
330×40
0,67
330×40
0,67
330×400,67
330×400,67
330×400,67
330×400,67
330×400,67
330×400,67
330×400,67
330×400,67
330×400,67
420×400,86
420×400,86
420×400,86
420×400,86
420×400,86
420×400,86
420×400,86
420×400,86
500×40 1
500×40 1
500×40 1
500×40 1
570×401,15
570×401,15
570×401,15
570×401,15
570×401,15
840×65 3,6
840×65 3,6
840×65 3,6
840×65 3,6
1300×656,6
1300×656,6
1300×656,6
1300×656,6
1300×656,6
1300×656,6
1800×65 9
1800×65 9
Лист № 4
Всего листов 5
Значение
5000
Таблица 3 – Основные технические характеристики
Наименование характеристики
Наработка на отказ, циклов, не менее
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
от +10 до +30
от 40 до 80
Знак утверждения типа
наносится на боковую поверхность корпуса ключей в виде наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средств измерений
Наименование
Ключ моментный шкальный NORGAU серии NDTW
Руководство по эксплуатации
Пластиковый кейс
Дополнительные адаптеры
Обозначение
----
Количество
1 шт.
1 экз.
1 шт.
По заказу
Поверка
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства
измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1%.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к ключам
моментным шкальным NORGAU серии NDTW
Техническая документация «SHANGHAI UB MACHINERY CO., LTD.», КНР
Изготовитель
«SHANGHAI UB MACHINERY CO., LTD.», КНР
Адрес: 168 QIANQIAO ROAD, QINGCUN TOWN, FENGXIAN DISTRICT, SHANGHAI,
201407, CHINA
Тел.: + 86 021 63678175, факс: + 86 021 63672809
Заявитель
Общество с ограниченной ответственностью «Норгау Руссланд»
(ООО «Норгау Руссланд»), г. Москва
ИНН 7727159340
Адрес: 119421, г. Москва, ул. Новаторов, д. 1
Тел./факс: +7 (495) 988-20-00, +7 (495) 988-57-57
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб.0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
