Резервуары вертикальные стальные цилиндрические РВС-5000, РВСП-5000, РВСП-10000, РВСП-20000, ГРСИ 74196-19
Номер госреестра:
74196-19
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-5000, РВСП-5000, РВСП-10000, РВСП-20000
Производитель:
ПАО "Транснефть", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 15 шт. с зав.№ РВС-5000: 1, 2; РВСП-5000: 20, 21, 31, 36, 407, 417, 418; РВСП-10000: 7, 8; РВСП-20000: 3, 5, 9, 10
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73032
об утверждении типа средств измерений
Лист № 1 Trial
листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-5000, РВСП-5000,
РВСП-10000, РВСП-20000
Назначение средства измерений
РезервуарывертикальныестальныецилиндрическиеРВС-5000,РВСП-5000,
РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и
отпуска нефти и нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000,
РВСП-5000, РВСП-10000, РВСП-20000 основан на измерении объема нефти и нефтепродуктов
в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и
кровлей.
Тип резервуаров - наземный вертикальный сварной:
- со стационарной кровлей без понтона (РВС);
- со стационарной кровлей с понтоном (РВСП).

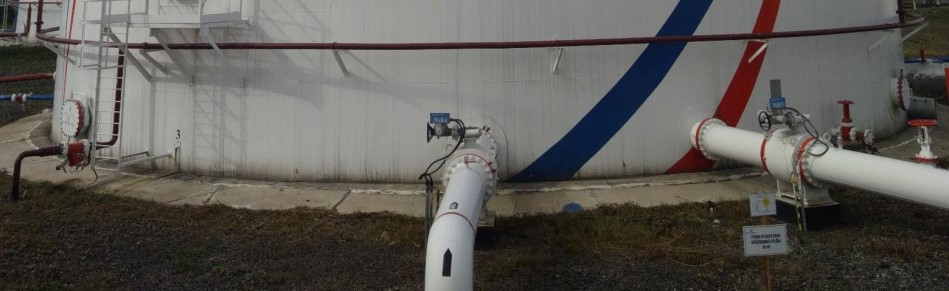

Заполнение и опорожнение резервуаров осуществляется trial приемо-раздаточные
патрубки, расположенные в нижней части резервуара.
РезервуарывертикальныестальныецилиндрическиеРВС-5000,РВСП-5000,
РВСП-10000, РВСП-20000 расположены в резервуарных парках Акционерного общества
«Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь»), номера резервуаров и
их местонахождение приведены в таблице 1.
Таблица 1 - Номера резервуаров и их местонахождение
Номера
резервуаров
Местонахождения, адрес
12
Резервуары вертикальные стальные цилиндрические РВС-5000
1, 2 Омское районное нефтепроводное управление
(филиал АО «Транснефть - Западная Сибирь»)
Юридический адрес: 644040, г. Омск, пер. Нефтяной 18
(Резервуарный парк ЛПДС «Омск»)
Резервуары вертикальные стальные цилиндрические РВСП-5000
20, 21 Новосибирское районное нефтепроводное управление
(филиал АО «Транснефть - Западная Сибирь»)
Юридический адрес: 630049, г. Новосибирск, ул. Галущака, д.1
(Резервуарный парк ЛПДС «Анжеро - Судженская»)
31, 36 Омское районное нефтепроводное управление
(филиал АО «Транснефть - Западная Сибирь»)
Юридический адрес: 644040, г. Омск, пер. Нефтяной, 18
(Резервуарный парк ЛПДС «Омск»)
407, 417, 418 Новосибирское районное нефтепроводное управление
(филиал АО «Транснефть - Западная Сибирь»)
Юридический адрес: 630049, г. Новосибирск, ул. Галущака, д.1
(Резервуарный парк ЛПДС «Сокур»)
Лист № 2
Всего листов 7
12
Резервуары вертикальные стальные цилиндрические РВСП-10000
7, 8Ишимское районное нефтепроводное управление
(филиал АО «Транснефть - Западная Сибирь»)
Юридический адрес: 627750, г. Ишим, ул. Ленина 66а
(Резервуарный парк НПС «Вагай»)
Резервуары вертикальные стальные цилиндрические РВСП-20000
3, 5, 9, 10 Новосибирское районное нефтепроводное управление
(филиал АО «Транснефть - Западная Сибирь»)
Юридический адрес: 630049, г. Новосибирск, ул. Галущака, д.1
(Резервуарный парк ЛПДС «Анжеро - Судженская»)
ОбщийвидрезервуароввертикальныхстальныхцилиндрическихРВС-5000,
РВСП-5000, РВСП-10000, РВСП-20000 представлен на рисунках 1, 2, 3, 4.

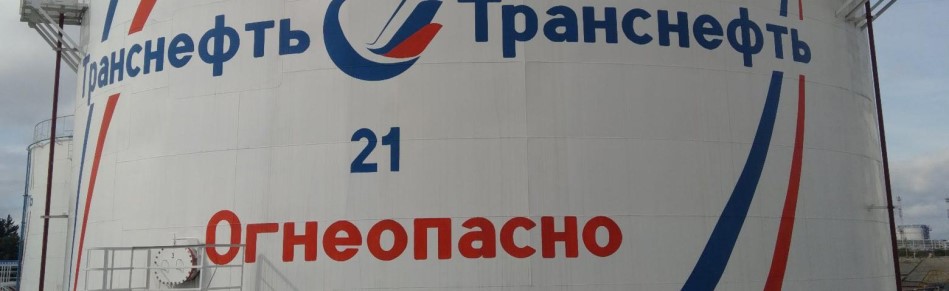

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-5000
Лист № 3
Всего листов 7

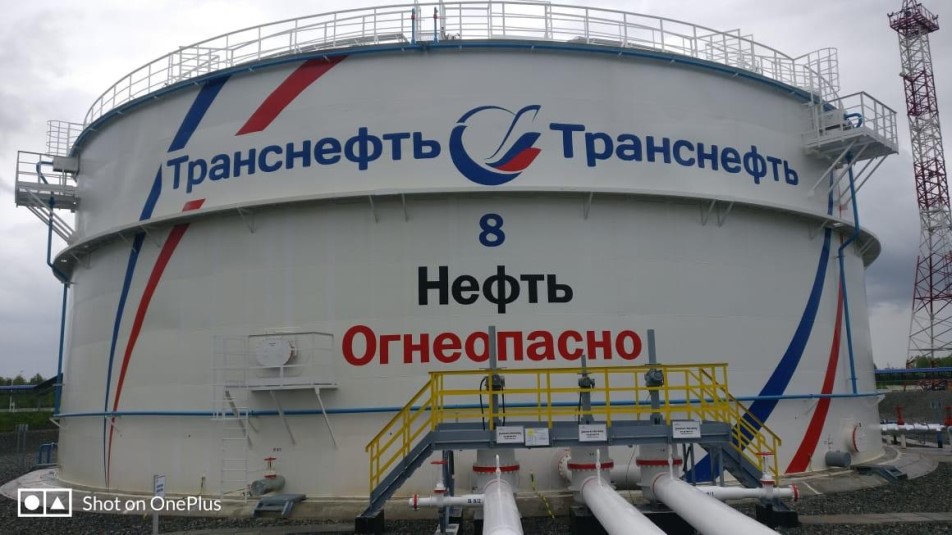

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000
Лист № 4
Всего листов 7

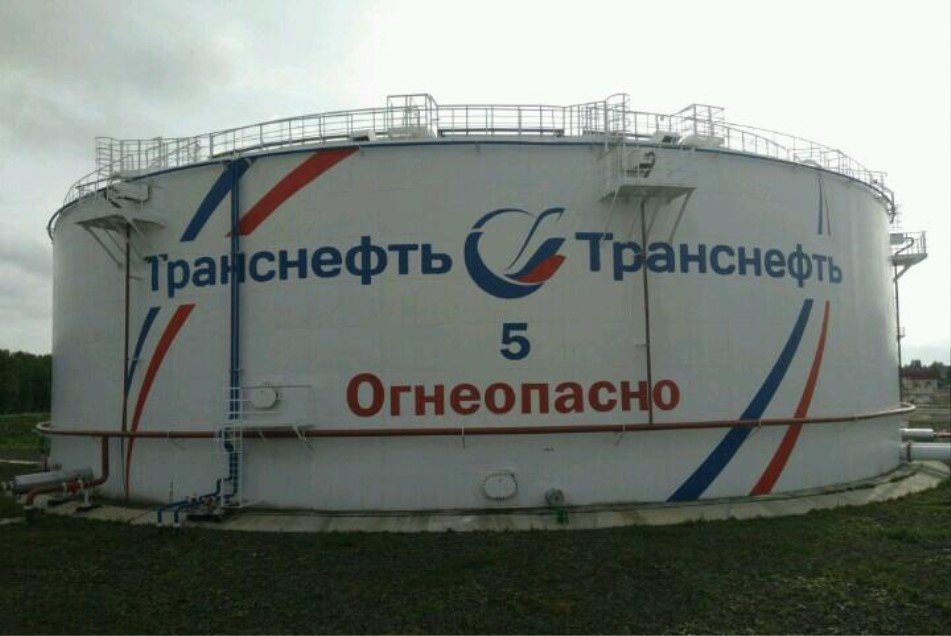

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВСП-10000

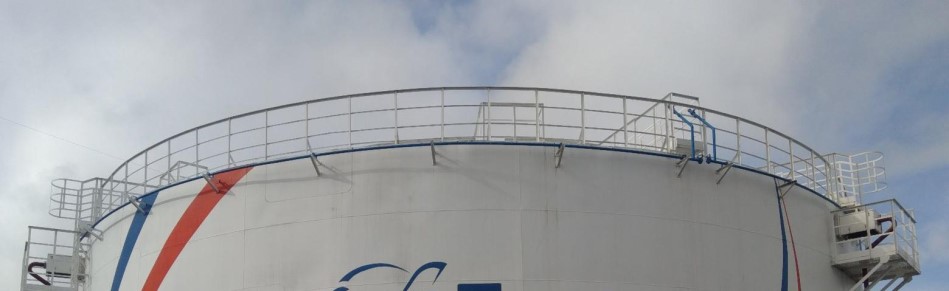

Рисунок 4 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-5000,
РВСП-5000, РВСП-10000, РВСП-20000 не предусмотрено.
Лист № 5
Всего листов 7
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Зн чение
РВСП-20000
20000
Таблица 2 - Метрологические характеристики
Наименование характеристики
РВС-5000 РВСП-5000
а
РВСП-10000
Номинальная вместимость, м
3
500010000
Пределы допускаемой относительной
погрешности определения вместимости
резервуара (геометрический метод), %±0,10
Таблица 3 - Основные технические характеристики
Значение
РВСП-5000РВСП-10000 РВСП-20000
от -40 до +50
от 84,0 до 106,7
Наименование характеристики
РВС-5000
Условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
Средний срок службы, лет,
не менее
20
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 4
Наименование
1 Резервуар вертикальный стальной цилиндрический
2 Паспорт
3 Градуировочная таблица
4 Резервуар вертикальный стальной цилиндрический
5 Паспорт
6 Градуировочная таблица
7 Резервуар вертикальный стальной цилиндрический
8 Паспорт
9 Градуировочная таблица
10 Резервуар вертикальный стальной цилиндрический
11 Паспорт
12 Градуировочная таблица
Обозначение
РВС-5000
--
РВСП-5000
--
РВСП-10000
--
РВСП-20000
--
Количество
2 шт.
2 экз.
2 экз.
7 шт.
7 экз.
7 экз.
2 шт.
2 экз.
2 экз.
4 шт.
4 экз.
4 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений
от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению
единства измерений (далее - регистрационный номер) 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р100У2К, предел
измерений от 0 до 100 м, регистрационный номер 55464-13;
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм,
регистрационный номер 48244-11;
Лист № 6
Всего листов 7
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений
от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности
измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных
резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер
по Федеральному реестру методик измерений ФР.1.29.2009.06637
«Масса нефтепродуктов. Методика измерений косвенным методом статических
измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному
реестру методик измерений ФР.1.29.2016.24408
Нормативные и технические документы, устанавливающие требования к резервуарам
вертикальнымстальнымцилиндрическимРВС-5000,РВСП-5000,РВСП-10000,
РВСП-20000
Приказ № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Техническая документация ПАО «Транснефть»
Изготовитель
Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)
ИНН 7706061801
Адрес: 119180, г. Москва, ул. Большая Полянка, д. 57
Заявитель
Общество с ограниченной ответственностью «Научно-исследовательский институт
трубопроводного транспорта» (ООО «НИИ Транснефть»)
ИНН 7736607502
Адрес: 117186, г. Москва, Севастопольский проспект, д. 47а
Телефон: (495) 950-86-67
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, РТ, г. Казань, ул. 2-ая Азинская, д. 7а
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
