Преобразователи измерительные Многофункциональный измерительный преобразователь ST500, ГРСИ 74168-19
Номер госреестра:
74168-19
Наименование СИ:
Преобразователи измерительные
Обозначение типа:
Многофункциональный измерительный преобразователь ST500
Производитель:
ООО Завод "Промприбор", г.Владимир
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.02.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
1
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «09» декабря 2020 г. № 2044
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователиизмерительные«Многофункциональныйизмерительный
преобразователь ST500»
Назначение средства измерений
Преобразователиизмерительные«Многофункциональныйизмерительный
преобразователь ST500» (далее – МИП) предназначены для измерений и учета: активной и
реактивной электрической энергии прямого и обратного направления, активной, реактивной и
полной мощностей, фазного и линейного напряжения, силы тока (Ia, Ib, Ic, 3Io), коэффициента
мощности и частоты в 3-х и 4-х проводных трехфазных сетях переменного тока промышленной
частоты, а также для измерения и контроля показателей качества электрической энергии.
Описание средства измерений
Принцип действия МИП основан на аналого-цифровом преобразовании мгновенных
значенийсигналовтокаинапряжениявспециализированноймикросхеме,которая
обеспечивает измерение электрической энергии, параметров электрической сети. Чтение и
обработку интегральных и текущих телеизмерений, обработку состояния дискретных входов
телесигнализаций, управление дискретными выходами телеуправлений и обмен данными с
внешними системами выполняет специализированный микроконтроллер.
По измеренным значениям активной и реактивной энергии формируются импульсы на
оптическом испытательном выходе.
Конструктивно МИП выполнены в металлических либо пластиковых корпусах, в
качестведатчиковтокаиспользуютсятрансформаторытока,вкачестведатчиков
напряжения – резистивные делители.
Накопленные значения электроэнергии, параметры настройки и журналы событий (в том
числе изменений состояния любого из дискретных входов/выходов и измерений всех аналоговых
сигналов с присвоением метки времени) сохраняются в энергонезависимой памяти.
Полный перечень регистрируемых событий и структура журнала приведены в
руководстве по эксплуатации.
В зависимости от исполнения МИП содержит один либо два интерфейса удаленного
доступа (протоколы обмена ГОСТ Р МЭК 60870-5-101 и ГОСТ Р МЭК 60870-5-104), до
двенадцати сигналов телесигнализации и до шести сигналов телеуправления, измеряет и
контролирует показатели качества электрической энергии в соответствии с ГОСТ 30804.4.30-
2013 (класс S), ГОСТ 32144-2013, ГОСТ 30804.4.7-2013 (класс II), ГОСТ Р 51317.4.15-2012
(класс F3), ГОСТ Р 8.655-2009, ГОСТ 33073-2014 и передачи измеренных параметров по
цифровым интерфейсам RS-485 и Ethernet.
Структура обозначения возможных исполнений МИП приведена ниже.
2
Структура условного обозначения
Наличие интерфейса RS-485:
R - Один интерфейс
R2 – Два интерфейса
Расширенный список измеряемых параметров:
P1 - расширенный список параметров сети № 1
Pn - расширенный список параметров сети № n
K - Наличие контроля напряжения на кабельной
линии 6-20 кВ
Количество каналов измерения тока
Количество сигналов телеуправления (~/=220 В)
Номинальный ток:
0 – без измерений тока
1 – 1 А
5 – 5 А
Номинальное напряжение
000 – без измерительных цепей напряжения
100 - 3×57,7 (100) В
230 - 3×230 (400) В
Вариант исполнения (класс точности по
ГОСТ 31819.22-2012)
M1 – корпус тип 1, U
пит
=18..36 В, класс 0,5S
M2 – корпус тип 2, U
пит
=18..36 В, класс 0,5S
M3 – корпус тип 2, U
пит
=~184-265 В, 45-55Гц
или =176-253 В, класс 0,5S
M1.02 – корпус тип 1, U
пит
=18..36 В, класс 0,2S
M2.02 – корпус тип 2, U
пит
=18..36 В, класс 0,2S
M3.02 – корпус тип 2, U
пит
=~184-265 В, 45-55 Гц
или =176-253 В, класс 0,2S
Наименование
ST500 - M2 - 230*5 - 8 - 3 - 3 - K P R E
Наличие интерфейса Ethernet:
E - Один интерфейс
E2 – Два интерфейса
Количество сигналов телесигнализаций (для
телесигнализаций 220 В добавляется «HV»)
При отсутствии опции отсутствует и соответствующий символ в условном обозначении.
3
МИП обеспечивают:
-
измерение параметров режима электрической сети: среднеквадратические значения
переменного тока и напряжения, активной, реактивной и полной мощностей, энергии
активной и реактивной в прямом и обратном направлениях по 4 тарифным зонам;
-
измерение частоты сети;
-
измерение полного и фазных cos(φ);
-
выполнения функций телеуправления и телесигнализации;
-
передачузначенийпараметровпогальваническиразвязаннымцифровым
интерфейсам RS-485 и Ethernet в автоматизированные системы диспетчерского
управления и учёта.
Время измерения параметров не более 0,2 с.
МИП с символом «Р» в условном обозначении позволяют осуществлять измерение отдельных
параметров качества электрической энергии:
-
напряжение нулевой последовательности (U
0
);
-
напряжение прямой последовательности (U
1
);
-
напряжение обратной последовательности (U
2
);
-
коэффициент несимметрии напряжений по обратной последовательности (K
2U
);
-
коэффициент несимметрии токов по обратной последовательности (K
2I
);
-
коэффициент несимметрии напряжений по нулевой последовательности (K
0U
);
-
коэффициент несимметрии токов по нулевой последовательности (K
0I
);
-
суммарный коэффициент гармонических составляющих напряжения (K
U
);
-
суммарный коэффициент гармонических составляющих тока (K
I
);
-
коэффициент n-й гармонической составляющей напряжения (K
U(n)
);
-
коэффициент n-й гармонической составляющей тока (K
I(n)
);
-
коэффициент m-й интергармонической составляющей напряжения (K
Uisg(m)
);
-
коэффициент m-й интергармонической составляющей тока (K
Iisg(m)
);
-
ток нулевой последовательности (I
0
);
-
ток прямой последовательности (I
1
);
-
ток обратной последовательности (I
2
);
-
положительное (δU
(+)
) и отрицательное (δU
(-)
) отклонение напряжения
-
отклонение частоты (∆f);
-
длительность прерывания напряжения (∆t
прер
);
-
длительность (∆t
пр
) и глубина провала напряжения (u);
-
длительность перенапряжения (∆t
пер)
и коэффициент временного перенапряжения
(К
пер
);
-
кратковременной (P
st
) и длительной дозы фликера (P
lt
).
В зависимости от исполнения МИП имеют 3 входа контроля напряжения на кабельной
линии 6-20 кВ и предназначены для подключения к трем нижним плечам емкостного
высоковольтного делителя напряжения параллельно индикатору наличия напряжения.
МИП ST500 имеет в своем составе энергонезависимые часы реального времени и
обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток
несанкционированного доступа, изменения конфигурации, изменения данных, изменения
времени и даты, включений или отключений питания, наличия фазного тока при отсутствии
напряжения.
Для исполнений МИП с интерфейсом RS-485 синхронизация времени осуществляется с
использованием протокола ГОСТ Р МЭК 60870-5-101-2006. Точность синхронизации ±100 мс.
ДляисполненийсинтерфейсомEthernet-сиспользованиемпротокола
ГОСТ Р МЭК 60870-5-104-2004 или SNTP. Точность синхронизации ±1 мс.
Обслуживание МИП производится с помощью конфигурационного программного
обеспечения.
4
Общий вид средства измерений, схема пломбировки от несанкционированного доступа,
обозначение мест нанесения знака поверки представлены на рисунках 1 – 2.

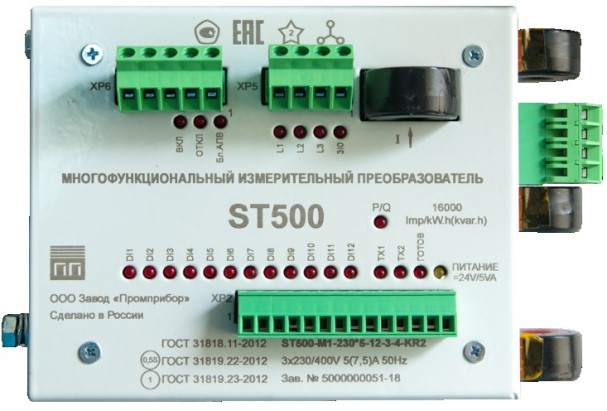

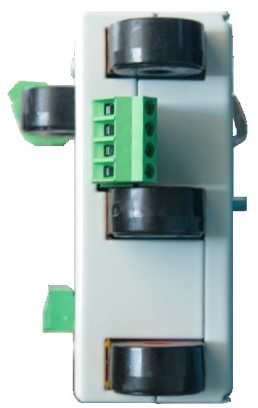

Рисунок 1 – Общий вид МИП в корпусе типа 1
Место для пломбирования
и нанесения знака поверки

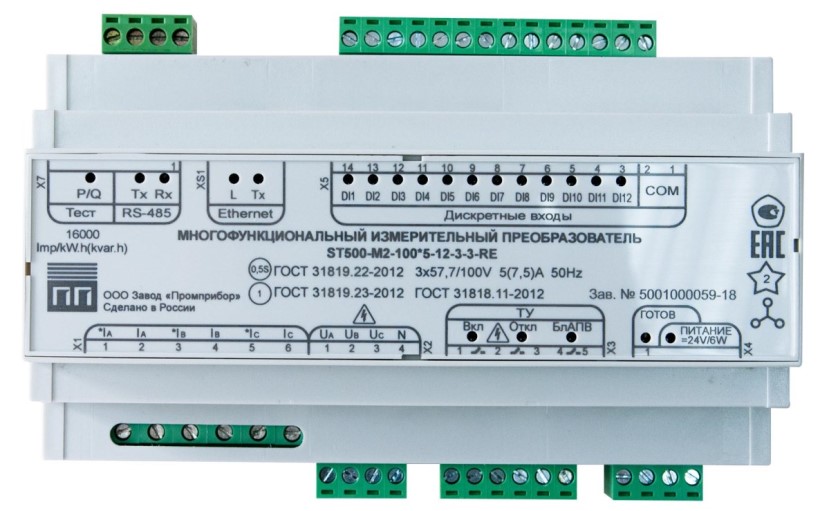

Рисунок 2 – Общий вид МИП в корпусе типа 2
Место для
пломбирования
и нанесения
знака поверки
5
Программное обеспечение
Программное обеспечение (ПО) МИП встроено в постоянное запоминающее устройство
(ПЗУ) МИП и записывается на заводе-изготовителе. ПО аппаратно защищено от записи, что
исключает возможность его несанкционированной настройки и вмешательств, приводящих к
искажению результатов измерений.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
ST-М2-P
ST-М3
4.1
1.3
ST500-M2,
ST500-
M2.02
ST500-M3,
ST500-
M3.02
наименование ПО
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данныеST500-M1,ST500-M1,ST500-M2,
(признаки)ST500-ST500-ST500-
для вариантов исполнений M1.02 M1.02 M2.02
Идентификационное
ST-М1 ST-M1-PST-М2
76Е5
ECC3
Номер версии
(идентификационный номер)1.34.11.3
ПО
Цифровой идентификатор ПОC0C12879C181
Алгоритм вычисления
цифрового идентификатораCRC16
ПО
Метрологические и технические характеристики
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в
зависимости от исполнения, указаны в таблице 2.
Обозначение исполнения МИП
Таблица 2 – Классы точности МИП
(по
Класс точности при измерении энергии
Активной (по
Реактивной
ГОСТ 31819.22-2012)
ГОСТ 31819.23-2012)
2 3
0,5S1
1
ST500-M1-100*1-x…x
ST500-M1-100*5-x…x
ST500-M1-230*1-x…x
ST500-M1-230*5-x…x
ST500-M2-100*1-x…x
ST500-M2-100*5-x…x
ST500-M2-230*1-x…x
ST500-M2-230*5-x…x
ST500-M3-100*1-x…x
ST500-M3-100*5-x…x
ST500-M3-230*1-x…x
ST500-M3-230*5-x…x
6
23
0,2S1
Продолжение таблицы 2
1
ST500-M1.02-100*1-x…x
ST500-M1.02-100*5-x…x
ST500-M1.02-230*1-x…x
ST500-M1.02-230*5-x…x
ST500-M2.02-100*1-x…x
ST500-M2.02-100*5-x…x
ST500-M2.02-230*1-x…x
ST500-M2.02-230*5-x…x
ST500-M3.02-100*1-x…x
ST500-M3.02-100*5-x…x
ST500-M3.02-230*1-x…x
ST500-M3.02-230*5-x…x
Максимальные значения стартовых токов МИП в зависимости от класса точности
приведены в таблице 3.
Таблица 3 – Максимальные значения стартовых токов МИП
0,2S по ГОСТ 31819.22-20120,5S по ГОСТ 31819.22-20121 по ГОСТ 31819.23-2012
0,001·I
ном
0,002·I
ном
Метрологические и технические характеристики приведены в таблицах 4 и 5.
±0,5
±0,5
Значение
2
Таблица 4 – Метрологические характеристики
Наименование характеристики
1
Номинальное напряжение для МИП:
- ST500-X-100*-x…x, В
- ST500-X-230*-x…x, В
Номинальный ток I
ном.
(Максимальный ток I
макс
), А
3х57,7\100
3х230\400
1(1,5);
5(7,5)
Диапазон измерений входных сигналов:
– сила переменного тока
– напряжение переменного тока
– коэффициент мощности
от 0,01·I
ном
до I
макс
от 0,2·U
ном
до 1,2·U
ном
от -1 до +1 (при индуктивной, емкостной
нагрузке)
Пределы допускаемой относительной погрешности
измерений действующего значения напряжения
переменного тока, %
Пределы допускаемой относительной погрешности
измерений действующего значения силы
переменного тока, %
Пределы допускаемой относительной погрешности
измерений активной мощности, %
Пределы допускаемой относительной погрешности
измерений реактивной мощности, %
±0,5 при 0,1·I
ном
≤ I ≤ I
макс
,
cos φ ≥ 0,5
±0,5 при 0,1·I
ном
≤ I ≤ I
макс
,
sin φ ≥ 0,5
±0,5
±0,01 при 0,8·U
ном
≤ U ≤ 1,2·U
ном
0,5
0,5
0,05
±0,3
±10
±0,3
±10
±1,0
±10
±1,0
±10
±0,3
2
от 42,5 до 57,5
1
7
Продолжение таблицы 4
1
Пределы допускаемой относительной погрешности
измерений коэффициента мощности, %
Диапазон измерений частоты, Гц
Пределы допускаемой абсолютной погрешности
измерений частоты, Гц
Пределы абсолютной погрешности хода часов, c/сут
Пределы допускаемой относительной погрешности
измерений положительного отклонения напряжения,
δU
(+)
, при 0,2·U
ном
≤ δU
(+)
≤ 1,2·U
ном
, %
Пределы допускаемой относительной погрешности
измерений отрицательного отклонения напряжения,
δU
(-)
, при 0,2·U
ном
≤ δU
(-)
≤ 1,2·U
ном,
%
Пределы допускаемой абсолютной погрешности
измерений отклонения частоты ∆f, Гц
Пределы допускаемой абсолютной погрешности
измерения значения коэффициента n-й гармонической
составляющей напряжения, K
U(n)
,
(n = 2…40), при K
U(n)
<3 %, %
Пределы допускаемой относительной погрешности
измерения значения коэффициента n-й гармонической
составляющей напряжения, K
U(n)
, при K
U(n)
≥ 3 %, %
Пределы допускаемой абсолютной погрешности
измерения значения коэффициента искажения
синусоидальности напряжения, K
U
, при K
U
<3 %, %
Пределы допускаемой относительной погрешности
измерения значения коэффициента искажения
синусоидальности напряжения, K
U
, при K
U
≥ 3 %, %
Пределы допускаемой абсолютной погрешности
измерения значения коэффициента n-й гармонической
составляющей тока, K
I(n)
,
(n = 2…40), при K
I(n)
<3 %, %
Пределы допускаемой относительной погрешности
измерения значения коэффициента n-й гармонической
составляющей тока, K
I(n)
,
(n = 2…40), при K
I(n)
≥ 3 %, %
Пределы допускаемой абсолютной погрешности
измерения значения коэффициента искажения
синусоидальности тока, K
I
, при K
I
<3 %, %
Пределы допускаемой относительной погрешности
измерения значения коэффициента искажения
синусоидальности тока, K
I
,при K
I
≥ 3 %, %
Пределы допускаемой абсолютной погрешности
измерения значения коэффициента m-й
интергармонической составляющей напряжения,
K
Uisg(m)
,(m = 2…39), при K
Uisg(m)
<3 %, %
±10
±1,0
±10
±0,3
±0,3
±0,3
±0,3
±0,02
±0,02
±1,0
±0,02
±0,01
±10
±25
2
8
Продолжение таблицы 4
1
Пределы допускаемой относительной погрешности
измерения значения коэффициента m-й
интергармонической составляющей напряжения, K
Uisg(m)
,
(m = 2…39), при K
Uisg(m)
≥ 3 %, %
Пределы допускаемой абсолютной погрешности измерения
значения коэффициента m-й интергармонической
составляющей тока, K
Iisg(m)
(m = 2…39), при K
Iisg(m)
< 3 %, %
Пределы допускаемой относительной погрешности
измерения значения коэффициента m-й
интергармонической составляющей тока, K
Iisg(m)
(m = 2…39), при K
Iisg(m)
≥ 3 %, %
Пределы допускаемой абсолютной погрешности измерений
коэффициента несимметрии напряжений по обратной
последовательности, К
2U
, при 1 % ≤ К
2U
≤ 5 %, %
Пределы допускаемой абсолютной инструментальной
погрешности коэффициента несимметрии напряжений по
нулевой последовательности, К
0U
, при 1 % ≤ К
0U
≤ 5 %, %
Пределы допускаемой абсолютной погрешности измерений
коэффициента несимметрии токов по обратной
последовательности, К
2I
, при 1 % ≤ К
2
≤ 5 %, %
Пределы допускаемой абсолютной погрешности измерений
коэффициента несимметрии токов по нулевой
последовательности, К
0I
, при 1 % ≤ К
0
≤ 5 %, %
Пределы допускаемой абсолютной погрешности измерений
значения длительности прерывания напряжения, ∆t
прер
, с
Пределы допускаемой абсолютной погрешности измерений
значения длительность провала напряжения, ∆t
пр
, с
Пределы допускаемой абсолютной погрешности измерения
значения глубины провала напряжения, u, %
Пределы допускаемой абсолютной погрешности
измерения значения длительность временного
перенапряжения, ∆t
пер
, с
Предел допускаемой абсолютной погрешности измерения
значения коэффициента временного перенапряжения, К
пер
,
при 1,0 ≤ К
пер
≤ 1,4
Пределы допускаемой относительной погрешности
измерения кратковременной дозы фликера, P
st
,
при 0,4≤ P
st
≤ 4 частота изменений напряжения ≤11 Гц, %
Пределы допускаемой относительной погрешности
измерения кратковременной дозы фликера, P
st
,
при 0,4≤ P
st
≤ 4 частота изменений напряжения >11 Гц, %
±10
±25
2
9
Окончание таблицы 4
1
Пределы допускаемой относительной погрешности
измерения длительной дозы фликера, P
lt
, при 0,4≤ P
lt
≤ 4
частота изменений напряжения ≤11 Гц, %
Пределы допускаемой относительной погрешности
измерения длительной дозы фликера, P
lt
, при 0,4≤ P
lt
≤ 4
частота изменений напряжения >11 Гц, %
от 16000 до 320000
от 16000 до 320000
0,3
0,5
10
от 18 до 36
от 18 до 36
1000
1000
30
Значение
2
от 176 до 253
от 184 до 265
128
1
310
3,6
IP20
Таблица 5 – Основные технические характеристики
Наименование характеристики
1
Постоянная МИП по активной электрической
энергии, имп/(кВт∙ч)
Постоянная МИП по реактивной электрической
энергии, имп/(квар∙ч)
Полная мощность, потребляемая каждой цепью тока,
В·А, не более
Полная мощность, потребляемая каждой цепью
измерения напряжения, В·А, не более
Полная (активная) мощность, потребляемая по цепи
электропитания, В·А, не более
Параметры электрического питания:
– вариант исполнения М1, M1.02
от источника постоянного тока, В
– вариант исполнения М2, M2.02
от источника постоянного тока, В
– вариант исполнения М3, M3.02
от источника постоянного тока, В
от сети переменного тока частотой (50 ± 5) Гц, В
Количество записей в журнале изменений состояния
любого из дискретных входов/выходов, не менее
Количество записей в журнале изменений аналоговых
сигналов, не менее
Количество записей в журнале событий, не менее
Длительность хранения информации при отключении
питания, лет, не менее
Количество оптических испытательных выходов с
параметрами по ГОСТ 31818.11-2012
Характеристики входов контроля напряжения на
кабельной линии 6-20 кВ:
– максимальное напряжение, В
– входное сопротивление, МОм, не менее
Степень защиты от пыли и влаги по ГОСТ 14254-2015
Скорость обмена информацией по интерфейсам:
– по интерфейсу RS-485, бит/с
– по интерфейсу Ethernet, Мбит/с
от 4800 до 115200
от 10 до 100
2
107×163×68
109×212×63
10
Продолжение таблицы 5
1
Габаритные размеры
(длина×ширина×высота), мм, не более
Тип корпуса:
– корпус тип 1
– корпус тип 2
Условия эксплуатации:
– температура окружающей среды, ºС
– относительная влажность, %
– атмосферное давление, кПа
Срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
от -40 до +70
от 40 до 80
от 70 до 106
15
200000
Знак утверждения типа
наносится на панель МИП офсетной печатью (или другим способом, не ухудшающим качества),
на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
1 шт.
Исполнение соответствует
заказу
1 шт.
Руководство по эксплуатации
ВЛСТ 450.00.000 РЭ
В электронном виде на
официальном сайте по адресу
http://www.sicon.ru/prod/docs/
Методика поверки
Конфигурационное
программное обеспечение
-
Количество
Примечание
Таблица 6 – Комплектность средства измерений
НаименованиеОбозначение
Преобразователь
измерительный
«МногофункциональныйВЛСТ 450.00.000
измерительный
преобразователь ST500»
Ответные части разъемов-
ФормулярВЛСТ 450.00.000 ФО
В зависимости от исполнения
МИП
1 экз.
РТ-МП-5576-551-2018
(с Изменением № 1)
В электронном виде на
-официальном сайте по адресу
http://www.sicon.ru/prod/po/
Поверка
осуществляетсяподокументуРТ-МП-5576-551-2018(сИзменением№1)«ГСИ.
Преобразователи измерительные «Многофункциональный измерительный преобразователь
ST500» Методика поверки», утвержденному ФБУ «Ростест-Москва» 09.07.2020 г.
Основные средства поверки:
– система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном
информационном фонде 60751-15);
– установки для проверки электрической безопасности GPI-725 (регистрационный номер
в Федеральном информационном фонде
;
– устройство синхронизации времени УСВ-3 (регистрационный номер в Федеральном
информационном фонде 64242-16);
– калибратор электрической мощности Fluke 6100A (регистрационный номер в
Федеральном информационном фонде 33864-07);
- калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном
информационном фонде 31319-12).
11
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующем разделе формуляра в виде оттиска
поверительного клейма и на корпус МИП в виде пломбы.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
Преобразователям измерительным«Многофункциональный измерительный
преобразователь ST500»
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической
энергии
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности
0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ Р 8.655-2009 Средства измерений показателей качества электрической энергии.
Общие технические требования
ГОСТ 30804.4.30-2013 Методы измерений показателей качества электрической энергии.
ГОСТ 33073-2014 Контроль и мониторинг качества электрической энергии в системах
электроснабжения общего назначения
ГОСТ 30804.4.7-2013 Общее руководство по средствам измерений и измерениям
гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических
средств
ГОСТ 32144-2013 Нормы качества электрической энергии в системах электроснабжения
общего назначения
ГОСТ Р 51317.4.15-2012 Совместимость технических средств электромагнитная.
Фликерметр. Функциональные и конструктивные требования
ТУ 422860-450-10485056-18 (ВЛСТ 450.00.000 ТУ) Преобразователи измерительные
«Многофункциональный измерительный преобразователь ST500». Технические условия
Изготовитель
Общество с ограниченной ответственностью Завод «Промприбор»
(ООО Завод «Промприбор»)
ИНН 3328437830
Адрес: 600014, Россия, Владимирская область, г. Владимир, ул. Лакина, д. 8А
Юридический адрес: 600014, Россия, Владимирская область, г. Владимир, ул. Лакина,
д. 8, пом. 59
Телефон (факс): 8 (4922) 33-67-66, 33-79-60
Web-сайт http://www.trial.ru
E-mail
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон (факс): +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310639 выдан 16.04.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25995-06 | Установки измерительные | МЕРА | ОАО "Нефтемаш", г.Тюмень | 2 года | Перейти |
| 31127-06 | Установки измерительные | МЕРА-М | ОАО "Нефтемаш", г.Тюмень | 2 года | Перейти |
| 14468-95 | Преобразователи термоэлектрические | ТХК-БК-1,2 | Завод "Автоматика" НПО "Автоматика", г.Екатеринбург | 2 года | Перейти |
| 42775-09 | Преобразователи расхода вихревые | ЭМИС-ВИХРЬ 200 (ЭВ-200) | ООО "ЭМИС Ино", г.Челябинск | 4 года | Перейти |
| 13189-92 | Машины координатные измерительные | КИМ-Р | НПО "Ротор", Украина, г.Черкассы | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
