Номер госреестра:
74129-19
Наименование СИ:
Датчики тока
Обозначение типа:
T201
Производитель:
Фирма "Seneca s.r.l.", Италия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.02.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72960
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики тока T201
Назначение средства измерений
Датчики тока T201 (далее – датчики) предназначены для преобразования силы
постоянного и переменного тока в силу или напряжение постоянного тока, пригодные для
измерения стандартными приборами.
Описание средства измерений
Принцип действия основан на явлении взаимной индукции или эффекте Холла.
Датчики состоят из преобразователя тока, блока усилителей, переключателей диапазонов
измерений и клемм для подсоединения вторичных приборов. Все компоненты датчиков
размещены в корпусе из PA6 пластика.
Первичной обмоткой датчиков является внешний провод, наматываемый на него.
В модификациях на эффекте Холла преобразованные значения силы тока, усиливаются
на выходе с помощью внешнего источника питания напряжения постоянного тока.
Датчики выпускаются в следующих модификациях:
Т201ХХХХХХ - ХХ
LP – вторичный сигнал от 0 до 20 мА
-- – вторичный сигнал от 0 до 10 В
Максимальная сила преобразуемого тока:
-- – 40 А
50 А, 100 А, 300 А
-- – для преобразования только переменного
тока
DC – для преобразования только постоянного
тока
DCH – для преобразования постоянного и
переменного тока
Серия датчиков Т201
Лист № 2
Всего листов 7
Общий вид датчиков приведен на рисунке 1.
Место пломбировки от несанкционированного доступа представлено на рисунке 2.

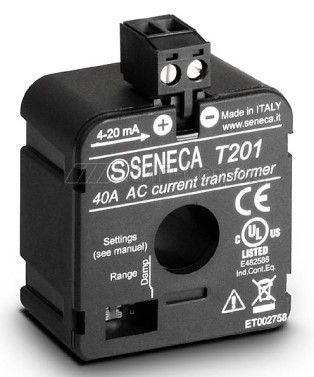

Модификация Т201

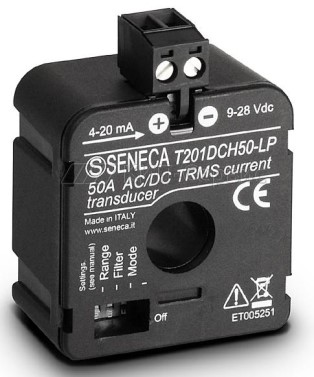

Модификация Т201DCH50-LP

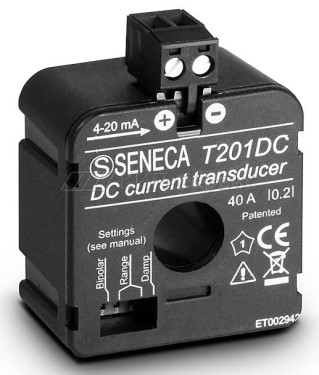

Модификация Т201DC

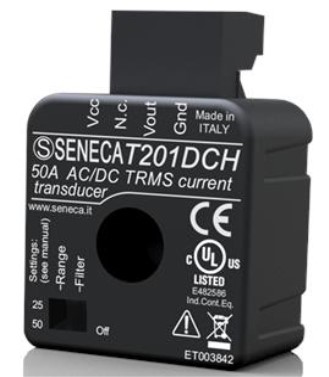

Модификация Т201DCH

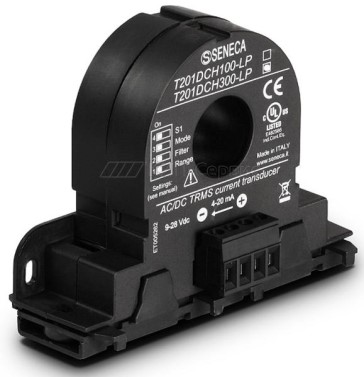

Модификации Т201DCH100-LP, Т201DCH300-LP

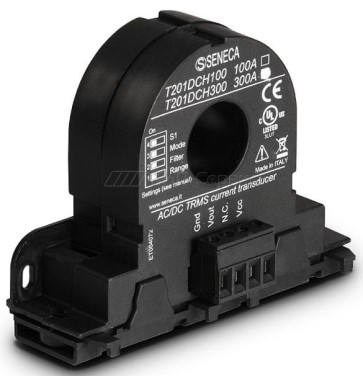

Модификации Т201DCH100, Т201DCH300
Лист № 3
Всего листов 7

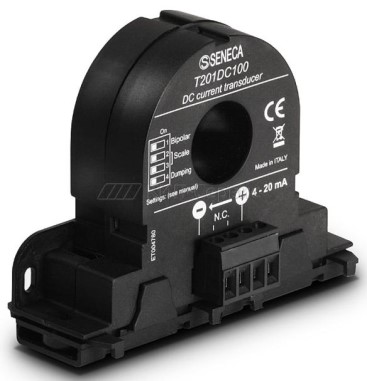

Модификация Т201DC100
Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Место пломбировки от несанкционированного доступа (А)
Программное обеспечение
отсутствует.
А
Лист № 4
Всего листов 7
Метрологические и технические характеристики
±(0,001·I
изм
+0,002·I
ш
)*
±(0,002·I
изм
+0,002·I
ш
)*
±0,02·I
ш
*
±0,01·I
ш
*
±0,01·I
ш
*
±0,005·I
ш
*
±0,02·I
ш
*
±0,01·I
ш
*
- для T201DC100
- для T201DCH100 и T201DCH100-LP
- для T201DCH300 и T201DCH300-LP
- для T201DCH50-LP
Значение
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазоны преобразований силы переменного тока, А
- для T201
от 0 до 5; от 0 до 10;
от 0 до 15; от 0 до 20;
от 0 до 25; от 0 до 30;
от 0 до 35; от 0 до 40
от 0 до 25; от 0 до 50
от 0 до 50; от 0 до 100
от 0 до 150; от 0 до 300
±0,01·I
ш
*
±0,005·I
ш
*
- для T201DCH, T201DCH50-LP
- для T201DCH100, Т201DCH100-LP
- для T201DCH300, Т201DCH300-LP
Пределы допускаемой абсолютной основной погрешности
преобразований силы переменного тока, А
Модификация T201:
- диапазон от 0 до 5 А
- остальные диапазоны
Модификации T201DCH, T201DCH50-LP при преобразовании
силы тока до 0,02·I
ш
включ.:
- диапазон от 0 до 25 А
- диапазон от 0 до 50 А
Модификации T201DCH, T201DCH50-LP при преобразовании
силы тока свыше 0,02·I
ш
:
- диапазон от 0 до 25 А
- диапазон от 0 до 50 А
Модификации T201DCH100, T201DCH100-LP, T201DCH300 и
T201DCH300-LP при преобразовании силы тока до 0,02·I
ш
включ.:
- диапазоны от 0 до 50 А и от 0 до 150 А
- диапазоны от 0 до 100 А и от 0 до 300 А
Модификации T201DCH100, T201DCH100-LP, T201DCH300 и
T201DCH300-LP при преобразовании силы тока свыше 0,02·I
ш
:
- диапазоны от 0 до 50 А и от 0 до 150 А
- диапазоны от 0 до 100 А и от 0 до 300 А
Диапазон преобразований силы постоянного тока, А
- для T201DC
- для T201DCH
от 0 до 5; от 0 до 10;
от 0 до 20; от 0 до 40;
от -5 до 5; от -10 до 10;
от -5 до 20; от -10 до 40
от 0 до 10; от 0 до 25;
от 0 до 50; от 0 до 100;
от -10 до 10; от -25 до 25;
от -10 до 50; от -25 до 100
от 0 до 50; от 0 до 100
от -50 до 50; от -100 до 100
от 0 до 150; от 0 до 300
от -150 до 150; от -300 до
300
от 0 до 25; от 0 до 50
от -25 до 25; от -50 до 50
от 0 до 25; от 0 до 50
Лист № 5
Всего листов 7
Продолжение таблицы 1
Наименование характеристикиЗначение
Пределы допускаемой абсолютной основной погрешности
преобразований силы постоянного тока, А
Модификации T201DC, T201DC100±0,002·I
изм
*
Модификация T201DCH50-LP при преобразовании силы тока до
0,02·I
ш
включ.:
- диапазоны от 0 до 25 А и от -25 до 25 ±0,04·I
ш
*
- диапазоны от 0 до 50 А и от -50 до 50 ±0,02·I
ш
*
Модификация T201DCH50-LP при преобразовании силы тока
свыше 0,02·I
ш
:
- диапазоны от 0 до 25 А и от -25 до 25 ±0,02·I
ш
*
- диапазоны от 0 до 50 А и от -50 до 50 ±0,01·I
ш
*
Модификация T201DCH при преобразовании силы тока до
0,02·I
ш
включ.:
- диапазон от 0 до 25 А ±0,02·I
ш
*
- диапазон от 0 до 50 А ±0,01·I
ш
*
Модификация T201DCH при преобразовании силы тока свыше
0,02·I
ш
:
- диапазон от 0 до 25 А ±0,01·I
ш
*
- диапазон от 0 до 50 А ±0,005·I
ш
*
Модификации T201DCH100, T201DCH100-LP, T201DCH300 и
T201DCH300-LP при преобразовании силы тока до 0,02·I
ш
включ.:
- диапазоны от 0 до 50 А, от 0 до 150 А, от -50 до 50 А,
от -150 до 150 А±0,04·I
ш
*
- диапазоны от 0 до 100 А, от 0 до 300 А, от -100 до 100 А,
от -300 до 300 А±0,02·I
ш
*
Модификации T201DCH100, T201DCH100-LP, T201DCH300,
T201DCH300-LP при преобразовании силы тока свыше 0,02·I
ш
:
- диапазоны от 0 до 50 А, от 0 до 150 А, от -50 до 50 А,
от -150 до 150 А±0,02·I
ш
*
- диапазоны от 0 до 100 А, от 0 до 300 А, от -100 до 100 А,
от -300 до 300 А±0,01·I
ш
*
Диапазон значений силы постоянного тока во вторичной цепи
для модификаций T201, T201DC, T201DC100, T201DCH50-LP,
T201DCH100-LP, T201DCH300-LP, мАот 4 до 20
Диапазон значений напряжения постоянного тока во вторичной
цепидлямодификацийT201DCH,T201DCH100,от 0 до 10
T201DCH300, В
Пределыдопускаемойдополнительнойпогрешностиот
изменения температуры окружающей среды в диапазоне
рабочих температур на каждые 10
о
С относительно 23
о
С, в0,002
долях от пределов допускаемой основной погрешности
Нормальные условия измерений:
- температура окружающей среды,
о
Сот +15 до +25
- относительная влажность, % от 30 до 80
- атмосферное давление, кПа от 84 до 106
Примечание:
* где: - I
ш
– значение полной шкалы диапазона, на котором производятся измерения, А
- I
изм
– измеренное значение силы тока, А
Лист № 6
Всего листов 7
44×26×41
0,047
0,051
от -20 до +65
от -10 до +65
Значение
от 5 до 28
от 6 до 28
от 9 до 28
от 11,5 до 28
25
68×26×95
0,120
Таблица 2 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания от внешнего источника
напряжения постоянного тока, В:
- для T201
- для T201DC, T201DC100
- для T201DCH50-LP, T201DCH100-LP, T201DCH300-LP
-для T201DCH, T201DCH100, T201DCH300
Потребляемыйтокэлектрическогопитанияотвнешнего
источника напряжения постоянного тока, мА, не более
Габаритные размерысредства измерений
(высота×ширина×длина), мм, не более
- для T201, T201DCH, T201DCH50-LP, T201DC
- дляT201DC100,T201DCH100,T201DCH300,
T201DCH100-LP, T201DCH300-LP,
Масса, кг, не более:
- для T201, T201DC, T201DCH50-LP
- для T201DCH
-дляT201DC100,T201DCH100,T201DCH300,
T201DCH100-LP,T201DCH300-LP, Т201DCH50-M,
Т201DCH100-M, Т201DCH300-M
Условия эксплуатации:
- температура окружающей среды, °С
для T201
для T201DC, Т201DC100, T201DCH
для T201DCH100, T201DCH300, T201DCH50-LP,
T201DCH100-LP,T201DCH300-LP,T201DCH50-M,
T201DCH100-M, T201DCH300-M
- относительная влажность при +20 °С, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от -20 до +70
до 90
от 80 до 106
8
7000
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Датчики тока
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
T201
--
МП 206.1-034-2018
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 206.1-034-2018 «Датчики тока T201. Методика поверки»,
утвержденному ФГУП «ВНИИМС» 20.11.2018 г.
Лист № 7
Всего листов 7
Основные средства поверки:
- калибратор универсальный Trial 9100 (Регистрационный № 25985-09);
- источник питания постоянного тока программируемый серии Genesys™ (мощностью от
0,75 до 5 кВт) (Регистрационный № 46742-11);
- шунт токовый АКИП-7501(Регистрационный № 49121-12);
- мультиметр цифровой Fluke 8845A (Регистрационный № 57943-14);
- трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (Регистрационный
№ 19457-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель датчиков или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к датчикам тока T201
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
Изготовитель
SENECA srl, Италия
Адрес: ViaAustria, 26, 35127 Padova, Italy
Телефон: +39 049 8705359
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «КИП-Сервис» (ООО «КИП-Сервис»)
ИНН 2308073661
Адрес: 350000, г. Краснодар, ул. Митрофана Седина, д. 145/1
Телефон: +7 (861) 255-97-54
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17835-98 | Вольтметры переменного тока 2-х шкальный | 2EVQ | Фирма A/S "DEIF", Дания | 1 год | Перейти |
| 15456-04 | Термопреобразователи с унифицированным выходным сигналом постоянного тока | ТСМУ 9300, ТСПУ 9300, ТХАУ 9300 | ЗАО НПП "Дана-Терм", пос.Менделеево | 1 год | Перейти |
| 20984-02 | Преобразователи измерительные напряжения переменного тока | Е855-Ц | РУП "Витебский завод электроизмерительных приборов", Беларусь, г.Витебск | 1 год | Перейти |
| 19730-00 | Трансформаторы тока встроенные | ТВГ-110-2000/5 | ПО "Машиностроительный завод "Молния", г.Москва | 4 года | Перейти |
| 1998-64 | Счетчики ампер-часов постоянного тока | Х-602 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
