Резервуары вертикальные стальные цилиндрические РВС-10000, РВС-20000, РВСП-20000, ГРСИ 74094-19
Номер госреестра:
74094-19
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВС-10000, РВС-20000, РВСП-20000
Производитель:
ПАО "Транснефть", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 8 шт. с зав.№ РВС-10000: 5, 6, 8; РВС-20000: 7; РВСП-20000: 1, 2, 3, 4
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72925
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВС-10000, РВС-20000,
РВСП-20000
Назначение средства измерений
Резервуары вертикальные стальные цилиндрические РВС-10000, РВС-20000, РВСП-20000
предназначены дляизмерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-10000,
РВС-20000, РВСП-20000 основан на измерении объема нефти и нефтепродуктов в зависимости
от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем
и кровлей.
Тип резервуаров - наземный вертикальный сварной:
- со стационарной кровлей без понтона (РВС);
- со стационарной кровлей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные
патрубки, расположенные в нижней части резервуара.
РезервуарывертикальныестальныецилиндрическиеРВС-10000,РВС-20000,
РВСП-20000 расположены в резервуарных парках Общества с ограниченной ответственностью
«Транснефть - Балтика» (ООО «Транснефть - Балтика»), номера резервуаров и их
местонахождение приведены в таблице 1.
Номера
резервуаров
Местонахождения, адрес
Таблица 1 - Номера резервуаров и их местонахождение
Резервуары вертикальные стальные цилиндрические РВС-10000
5, 6 Ярославское районное нефтепроводное управление
(филиал ООО «Транснефть - Балтика»)
Юридический адрес: 150521, Ярославская область, Ярославский р-н,
д. Бегоулево, улица Балтийская, д.1
(Резервуарный парк ГПС «Ярославль»)
8 Ленинградское районное нефтепроводное управление
(филиал ООО «Транснефть - Балтика»)
Юридический адрес: 191014, г Санкт-Петербург, Басков переулок, д. 14
(Резервуарный парк ГПС «Кириши»)
Резервуары вертикальные стальные цилиндрические РВС-20000
7 Ленинградское районное нефтепроводное управление
(филиал ООО «Транснефть - Балтика»)
Юридический адрес: 191014, г Санкт-Петербург, Басков переулок, д. 14
(Резервуарный парк ГПС «Кириши»)
Резервуары вертикальные стальные цилиндрические РВСП-20000
1, 2, 3, 4 Ленинградское районное нефтепроводное управление
(филиал ООО «Транснефть - Балтика»)
Юридический адрес: 191014, г Санкт-Петербург, Басков переулок, д. 14
(Резервуарный парк ЛПДС «Кириши»)
ОбщийвидрезервуароввертикальныхстальныхцилиндрическихРВС-10000,
РВС-20000, РВСП-20000 представлен на рисунках 1 - 3.
Лист № 2
Всего листов 5

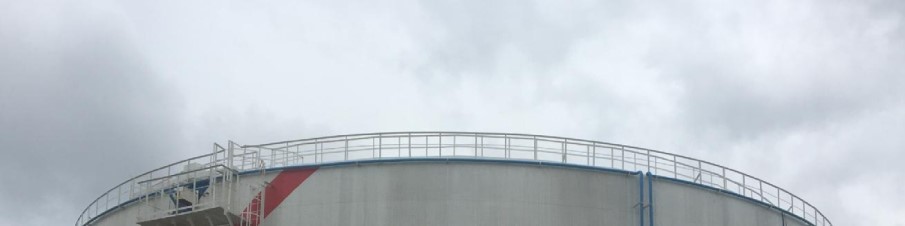

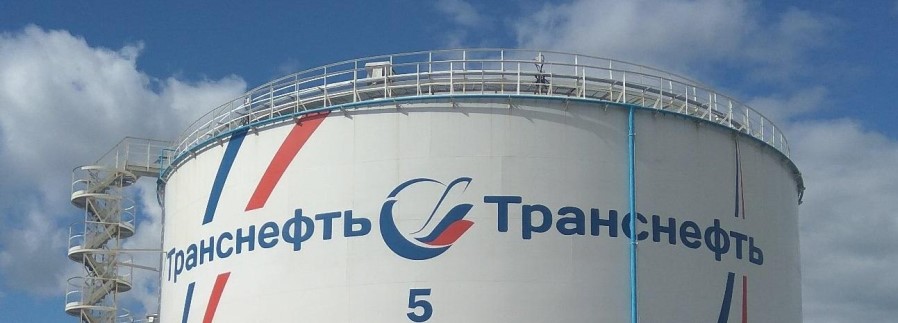

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-10000

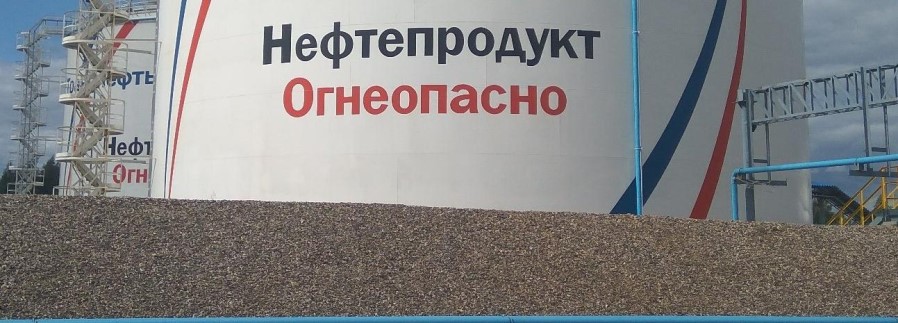

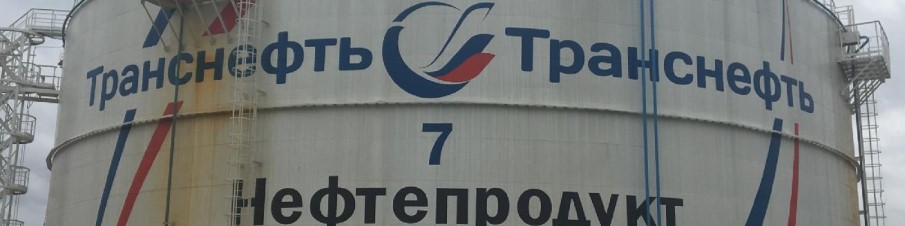

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-20000
Лист № 3
Всего листов 5

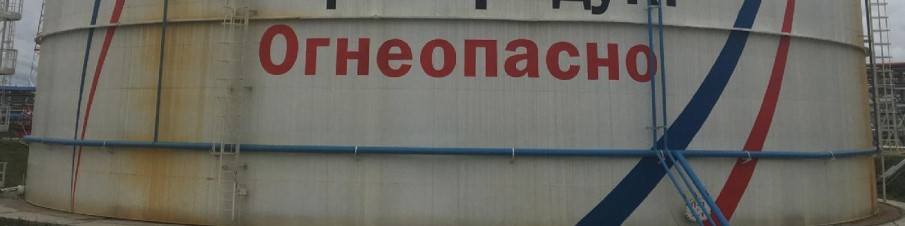

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-10000,
РВС-20000, РВСП-20000 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
Таблица 2 - Метрологические характеристики
РВС-10000
10000
Значение
РВС-20000РВСП-20000
20000
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости
резервуара (геометрический метод), %
±0,10
Таблица 3 - Основные технические характеристики
Значение
РВС-20000РВСП-20000
Наименование характеристики
РВС-10000
Условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
20
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 4
Наименование
1 Резервуар вертикальный стальной цилиндрический РВС-10000
2 Паспорт
3 Градуировочная таблица
4 Резервуар вертикальный стальной цилиндрический РВС-20000
5 Паспорт
6 Градуировочная таблица
7 Резервуар вертикальный стальной цилиндрический РВСП-20000
8 Паспорт
9 Градуировочная таблица
Обозначение
РВС-10000
--
РВС-20000
--
РВСП-20000
--
Количество
3 шт.
3 экз.
3 экз.
1 шт.
1 экз.
1 экз.
4 шт.
4 экз.
4 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки»
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений
от0до30м,регистрационныйномервФедеральноминформационномфонде
по обеспечению единства измерений (далее - регистрационный номер) 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р100У2К, предел измерений
от 0 до 100 м, регистрационный номер 55464-13;
- толщиномер ультразвуковой А1207, зав. № 138202, диапазон измерения от 0,8 до 30,0 мм,
регистрационный номер 48244-11;
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений
от минус 50 до плюс 200 °С, регистрационный номер 32156-06;
-нивелирэлектронныйSDL30,пределдопускаемойсреднейквадратической
погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер
19368-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных
резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер
по Федеральному реестру методик измерений ФР.1.29.2009.06637.
«Масса нефтепродуктов. Методика измерений косвенным методом статических
измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному
реестру методик измерений ФР.1.29.2016.24408.
Нормативные и технические документы, устанавливающие требования к резервуарам
вертикальным стальным цилиндрическим РВС-10000, РВС-20000, РВСП-20000
Приказ № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Техническая документация ПАО «Транснефть»
Лист № 5
Всего листов 5
Изготовитель
Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)
ИНН 7706061801
Адрес: г. Москва, ул. Большая Полянка, д. 57
Заявитель
Общество с ограниченной ответственностью «Научно-исследовательский институт
трубопроводного транспорта» (ООО «НИИ Транснефть»)
ИНН 7736607502
Адрес: 117186, г. Москва, Севастопольский проспект, д. 47а
Телефон: (495) 950-8667
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, РТ, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
