ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления SCP01-250-34-06
Назначение средства измерений
Преобразователи давления SCP01-250-34-06 c аналоговым выходом предназначены для
непрерывных измерений и преобразования избыточного давления в аналоговый выходной
сигнал в системах воздухо и водоподготовки газотурбинных установок SGT5-2000E,
находящихся на Грозненской ТЭС, г. Грозный.
Описание средства измерений
ПринципдействияпреобразователейдавленияSCP01-250-34-06основанна
преобразовании измерительной мембраной измеряемого давления в нормированный выходной
сигнал4-20 мА.Под воздействиемизмеряемогодавленияпроисходитизменение
электрического сопротивлениячувствительногоэлемента,котороепреобразуется в
электрический сигнал, пропорциональный давлению.
Преобразователи давления SCP01-250-34-06 конструктивно выполнены в виде единого
герметичного корпуса из нержавеющей стали, исключающего несанкционированный доступ.

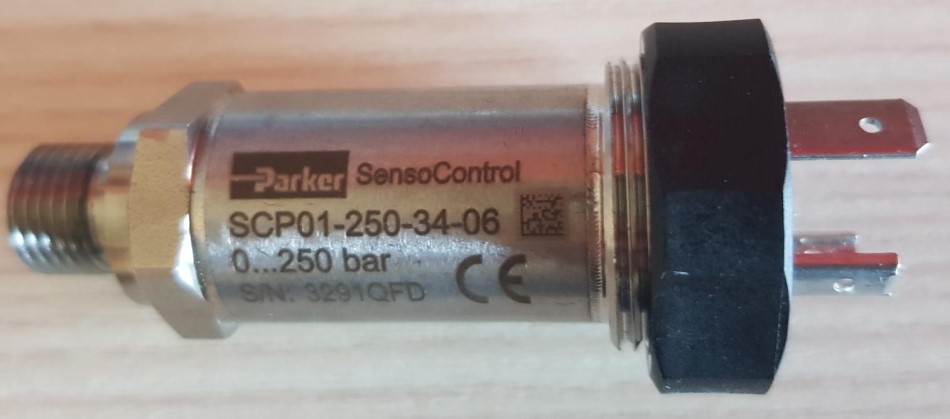

Фотография общего вида преобразователя представлена на рисунке 1.
Рисунок 1 – Внешний вид преобразователей
Пломбирование преобразователей не предусмотрено.
Программное обеспечение
Программное обеспечение (далее – ПО) преобразователя является встроенным и
метрологически значимым.
Встроенное ПО установлено в энергонезависимой памяти на заводе – изготовителе во
время производственного цикла, доступ пользователя к нему полностью отсутствует и в
процессе эксплуатации изменению не подлежит.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Лист № 2
Всего листов 4
Таблица 1 − Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОInstrument software
Номер версии (идентификационный номер) ПОне ниже 1.0
Цифровой идентификатор ПОне используется
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных
изменений, соответствует уровню «высокий» по Р 50.2.077-2017.
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Значение
от 0 до 25,0
±0,2
±0,2
Таблица 2 – Основные метрологические характеристики
Наименование характеристики
Диапазон измерений избыточного давления,
МПа
Пределы основной допускаемой приведенной
к ВПИ погрешности,%
Пределыдополнительнойдопускаемой
приведенной к ВПИ погрешности, вызванной
отклонением температуры от нормальных
условий (от +15 до +25 °С), %/ 10 ºС
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %
- атмосферное давление, кПа
от -40 до +85
не более 75
от 84 до 106
от 4 до 20
от 9 до 36
Таблица 3 – Основные технические характеристики
Выходной сигнал:
-аналоговый,ввидепостоянного
электрического тока, мА
Диапазон напряжений питания постоянного
тока, В
Габаритные размеры (диаметр×высота), мм,
не более:
Масса, кг, не более:
22×55
0,08
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Комплектность преобразователей давления SCP01-250-34-06 представлена в таблице 4.
SCP01-250-34-06
16 шт.
Обозначение
Количество
Таблица 4 – Комплектность преобразователей
Наименование
Преобразователи давления SCP01-250-34-06
№№ 3290QFD, 3291QFD, 3292QFD, 3293QFD,
3294QFD, 3295QFD, 3296QFD, 3297QFD, 3298QFD,
3299QFD, 3300QFD, 3301QFD, 3302QFD, 3303QFD,
3304QFD, 3305QFD.
Паспорт
-
16 экз.
Лист № 3
Всего листов 4
Поверка
осуществляется по документу МИ 1997-89 «Преобразователи давления измерительные.
Методика поверки».
Основные средства поверки:
Манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14).
Манометры грузопоршневые МП-60 (Регистрационный № 52189-16).
Манометры грузопоршневые МП-600 (Регистрационный № 52189-16)
Мультиметр цифровой прецизионный 8508А, (Регистрационный № 25984-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность корпуса датчика и (или) на
свидетельство о поверке или паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям
давления SCP01-250-34-06
ГОСТ22520-85Датчикидавления,разреженияиразностидавленийс
электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «Parker Hannifin GmbH», Германия
Адрес: Pat-Parker-Platz 1, 41564 Kaarst Germany
Телефон: 49 (0)2131 4016/ 49 (0)2131 4016 9199
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин»
ИНН 7804027534
Адрес: 198323, Ленинградская обл., Ломоносовский муниципальный район, Виллозское
сельское поселение, Южная часть производственной зоны Гореловор, ул. Сименса, д. 1.
Телефон: +7 (812) 643 73 00, факс: +7 (812) 643 59 57
Web-сайт:
,
E-mail:
Лист № 4
Всего листов 4
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77, факс: +7 (495)437-56-66
Web-сайт:
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
