Номер госреестра:
74058-19
Наименование СИ:
Акселерометры пьезоэлектрические
Обозначение типа:
638М01
Производитель:
Фирма "PCB Piezotronics, Inc.", США
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.02.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72889
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Акселерометры пьезоэлектрические 638М01
Назначение средства измерений
Акселерометры пьезоэлектрические 638М01 предназначены для измерений виброуско-
рения.
Описание средства измерений
Акселерометр пьезоэлектрический 638М01 является преобразователем инерционного
типа, имеющий выход по напряжению.
В основе принципа действия акселерометра пьезоэлектрического 638М01 лежит прямой
пьезоэлектрический эффект, заключающийся в образовании электрического сигнала при
механическом воздействии внешних колебаний на пьезокристалл.
Конструктивноакселерометрпьезоэлектрический638М01состоитиз
пьезоэлектрического элемента с электродами, инерционного элемента, а также электрических
изоляторов, заключенных в металлический корпус.

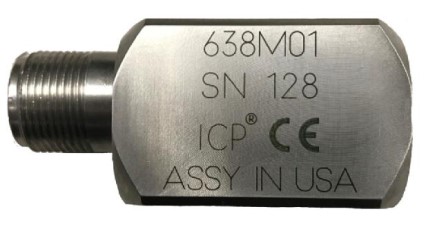

Внешний вид акселерометра пьезоэлектрического 638М01 представлен на рисунке 1.
Рисунок 1 – Общий вид акселерометра пьезоэлектрического 638М01
Пломбирование акселерометров пьезоэлектрических 638М01 не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Наименование характеристики
Значение
2,54
±10
5
±15
Таблица 1 – Метрологические характеристики
Номинальное значение коэффициента преобразования на базовой час-
тоте 100 Гц, мВ/(м∙с
-2
)
Диапазон измерений пикового значения виброускорения, м/с
2
, (ПИК)
от 0,01 до 1036
от 4 до 1500
±5
±3
1
Диапазон рабочих частот, Гц
Пределы допускаемого отклонения значения коэффициента преобра-
зования от номинального значения на базовой частоте 100 Гц, %
Неравномерность амплитудно-частотной характеристики в диапазо-
нах частот:
от 4,0 до 400 Гц включ., %
св. 400 до 1500 Гц, дБ
Нелинейность амплитудной характеристики, %
Относительный коэффициент поперечного преобразования, %, не бо-
лее
Пределы допускаемого отклонения значения коэффициента преобра-
зования от номинального значения на базовой частоте 100 Гц в рабо-
чем диапазоне температур от -196 до +121 °С, %
Диапазон показаний виброускорения, м/с
2
, (ПИК)
от 0,01 до 1962
25,4×57,4×25,4
181
10
Таблица 2 – Основные технические характеристики
Габаритные размеры, (высота×длина×ширина), мм, не более
Масса, г
Срок службы, лет
Условия эксплуатации
- температура окружающей среды, °С
от -196 до +121
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Акселерометр пьезоэлектрический
Руководство по эксплуатации
Паспорт
Методика поверки
Обозначение
638М01
–
–
РТ-МП-5626-441-2018
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляетсяподокументуРТ-МП-5626-441-2018«ГСИ.Акселерометры
пьезоэлектрические 638М01. Методика поверки», утвержденному ФБУ «Ростест-Москва»
30 ноября 2018 г.
Основные средства поверки:
– поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012.
– осциллограф цифровой LeCroy WaveAce 2034 (регистрационный номер в Федеральном
информационном фонде 53945-13);
Лист № 3
Всего листов 3
– усилитель измерительный NEXUS мод. 2692 (регистрационный номер в Федеральном
информационном фонде 43778-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-
рительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к акселеромет-
рам пьезоэлектрическим 638М01
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виб-
роперемещения, виброскорости и виброускорения в диапазоне частот от 1·10
-1
до 2·10
4
Гц
Техническая документация изготовителя PCB Piezotronics, Inc.
Изготовитель
PCB Piezotronics, Inc., США
Адрес: 3425 Walden avenue Depew, NY 14043, USA
Телефон: (800) 828-8840
Web-сайт:
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Адрес: 127495, г. Москва, Долгопрудненское шоссе, д.3
Юридический адрес: 125009, Москва, Малый Гнездниковский переулок, д. 12, помеще-
ние 1, комната 4
Телефон: +7 (495) 642-49-14
Web-сайт:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418 г. Москва, Нахимовский проспект, 31
Телефон (факс): + 7 (495) 544 00 00
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств изме-
рений в целях утверждения типа № RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
