Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа Навигационно-криптографические модули НКМ-2.11, ГРСИ 74013-19
Номер госреестра:
74013-19
Наименование СИ:
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа
Обозначение типа:
Навигационно-криптографические модули НКМ-2.11
Производитель:
ООО "СПЕЦПРОЕКТ-2", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.02.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72839
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Программно-аппаратные шифровальные (криптографические) средства блоки
СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11»

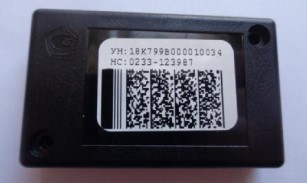

Рисунок 1 – Общий вид блоков и место нанесения знака утверждения типа
Назначение средства измерений
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ
тахографа«Навигационно-криптографическиемодули«НКМ-2.11»(далее–блоки)
предназначеныдляизмеренийтекущих навигационныхпараметровпо сигналам
навигационных космических аппаратов глобальных навигационных спутниковых систем
(ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе
координат WGS-84, скорости и синхронизации внутренней шкалы времени блоков с
национальной шкалой координированного времени UTC(SU).
Описание средства измерений
Принцип действия блоков основан на измерении псевдодальностей и доплеровских
смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и СНС GPS на
частоте L1.
Примечание - Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от
2008 г; IS-GPS-200E от 08.06.2010 г.
Конструктивно блоки состоят из моноблочного корпуса с антенным разъемом MMCX и
интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейс-
ным шинам SPI, I2C, UART.
Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS,
управляющим микроконтроллером, криптографическим сопроцессором, батареей питания,
энергонезависимой микросхемой памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не
входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX
(Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в
частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления
28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.
Общий вид блоков и место нанесения знака утверждения типа представлены на
рисунке 1.
Места пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.
Место размещения
знака утверждения
типа
Лист № 2
Всего листов 4
специализированного программного обеспечения
обеспечения«высокий»всоответствиис
Программное обеспечение
Блоки работают под управлением
(ПО).
Уровеньзащитыпрограммного
Р 50.2.077–2014.
Таблица 1 - Идентификационные данные ПО
Идентификационное данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО (контрольная сумма)
Значение
ПОпрограммно-
аппаратного шифроваль-
ного (криптографическо-
го) средства блока СКЗИ
тахографа «Навигацион-
но-криптографического
модуля «НКМ-2.11»
2.11 и выше
-
Метрологические и технические характеристики
Значение
±3
Таблица 2 - Метрологические характеристики
Наименование характеристики
Доверительныеграницыабсолютнойинструментальной
погрешности (при доверительной вероятности 0,95) определения
координат местоположения по каждой координатной оси при
работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А)
при геометрическом факторе PDOP не более 3, м
Доверительныеграницыабсолютнойпогрешности(при
доверительной вероятности 0,95)определениякоординат
местоположения по каждой координатной оси при работе по
сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при
геометрическом факторе PDOP не более 3, м
±15

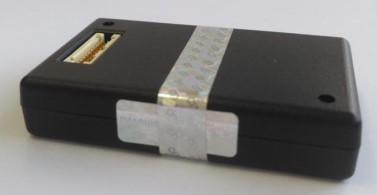

Рисунок 2 - Места пломбировки от несанкционированного доступа (вариант пломбировки № 1)

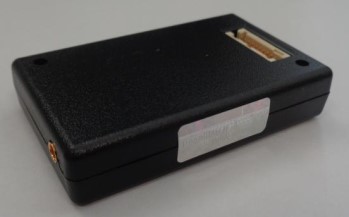

Рисунок 3 - Место пломбировки от несанкционированного доступа (вариант пломбировки № 2)
Места пломбировки
от несанкциониро-
ванного доступа
Место пломбировки
от несанкциониро-
ванного доступа
Лист № 3
Всего листов 4
Значение
±2
±2
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой абсолютной погрешности измерений
скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам
ГЛОНАСС(L1,кодСТ)иGPS(L1,кодС/А)при
геометрическом факторе PDOP не trial 3, км/ч
Пределы допускаемой абсолютной погрешности синхронизации
внутреннейшкалывремениснациональнойшкалой
координированного времени UTC(SU) при работе по сигналам
ГНСС ГЛОНАСС/GPS, с
____________________
* плановая составляющая
от -40 до +70
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение питания от сети постоянного тока, В
Значение
от 3,1 до 3,5
от 4,8 до 5,3
57
35
12
0,06
Габаритные размеры, мм, не более:
длина
ширина
высота
Масса, кг, не более
Рабочие условия эксплуатации:
– температура окружающего воздуха, °С
–относительнаявлажностьокружающеговоздухапри
температуре 20 °C, %, не trial
80
Знак утверждения типа
наносится на корпус блока в виде наклейки или лазерной гравировки.
Комплектность средства измерений
1 шт.
Количество
Таблица 4 – Комплектность блоков
Наименование
1 Программно-аппаратное шифро-
вальное (криптографическое) сред-
ство блок СКЗИ тахографа
2 Руководство по эксплуатации
Обозначение
«Навигационно-
криптографический
модуль «НКМ-2.11»
НДПА.467756.001-01РЭ
3 Формуляр
4 Методика поверки
НДПА.467756.001-01ФО
842-18-05МП
1 экз. (по отдельному
заказу)
1 экз.
1 экз. (по отдельному
заказу)
Поверка
осуществляется по документу 842-18-05МП «Инструкция. Программно-аппаратные шифро-
вальные(криптографические)средстваблокиСКЗИтахографа«Навигационно-
криптографическиемодули «НКМ-2.11».Методикаповерки», утвержденному
ФГУП «ВНИИФТРИ» 23.11.2018 г.
Основные средства поверки:
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном
информационном фонде;
- источник первичного точного времени УКУС-ПИ 02ДМ, регистрационный номер
60738-15 в Федеральном информационном фонде.
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых блоков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-
рительного клейма и (или) делается запись в формуляре, заверенная подписью поверителя и
знаком поверки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
программно-аппаратным шифровальным (криптографическим) средствам блокам СКЗИ
тахографа «Навигационно-криптографическим модулям «НКМ-2.11»
ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатно-
временных средств измерений
Приказ Минтранса РФ от 20.02.2017 №55 "О внесении изменений в приказ Министерст-
ва транспорта Российской Федерации от 13 февраля 2013 г. №36 «Об утверждении требований
к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных
средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы
тахографов, установленных на транспортные средства»
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ
тахографа «Навигационно-криптографические модули «НКМ-2.11». Технические условия.
НДПА.467756.001-01ТУ
Изготовитель
Обществосограниченнойответственностью«СПЕЦПРОЕКТ-2»
(ООО «СПЕЦПРОЕКТ-2»)
ИНН 7701665084
Адрес: 129085, г. Москва, проспект Мира, дом №105, стр. 1, эт. 6, пом. 657, 670
Телефон: +7 (495) 279-90-08
Web-сайт: http://
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: vniiftri.ru
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
