Номер госреестра:
74007-19
Наименование СИ:
Счетчики газа бытовые
Обозначение типа:
ДТСГ
Производитель:
ООО "ДИОТЕХ", г.Чистополь
Межповерочный интервал:
12 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.02.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72832
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики газа бытовые ДТСГ
Назначение средства измерений
Счетчики газа бытовые ДТСГ (trial - счётчики) предназначены для измерения объема
расходаприродногогазапоГОСТ5542-2014илипаровсжиженногогазапо
ГОСТ 20448-90, а также других неагрессивных газов, при учете потребления газа
индивидуальными потребителями.
Описание средства измерений
Принцип действия счётчиков основан на струйно-акустическом принципе измерения
расхода - линейной зависимости частоты акустического сигнала струйного генератора от
величины протекающего по нему потока газа.
Конструктивно, счётчик состоит из основания с входным и выходным патрубками, на
котором смонтирован герметичный корпус, с установленным внутри него датчиком расхода.
Датчик расхода включает в себя пневмоэлектропреобразователь, струйный автогенератор,
электронныйблокспитаниемисчетнымустройством.Конфигурацияструйного
автогенератора построена по многоконтурной системе замкнутых камер, соединенными
каналами с низким пневматическим сопротивлением. В состав электронного блока входят
усилитель напряжения переменного тока с пъезоэлементом пневмоэлектропреобразователя, с
фильтрующими электрическими цепями и цепью стабилизации тока, а также микроконтроллер,
управляющий индикацией накопленного объема газа с периодическим сохранением данных в
энергонезависимую память.В пневмоэлектропреобразователе акустическиеколебания
преобразуются в электрический сигнал, поступающий в электронный блок, где формируется,
подсчитывается и переводится полученное количество импульсов в значение прошедшего через
счётчик объёма газа и отображает полученное значение на жидкокристаллическом индикаторе
(ЖКИ). Индикатор счетчика указывает пройденный через него объем газа в «м
3
». Программное
обеспечение счётчика хранится в энергонезависимой памяти и является встроенным.
Преобразование измеряемых величин и обработка измерительных данных выполняется с
использованием внутренних аппаратных и программных средств счётчика.
Счётчики, в зависимости от класса точности, верхней границы диапазона измерений,
наличия температурной коррекции и способа передачи измеренных значений, имеют
следующие модификации:
Код
Номер позиции кода
ДТСГ XX Х Х Х
1 2 3 4 5
Модификации счетчиков отображаются в условном обозначении в виде буквенно-
цифрового кода, значения позиций которого описаны в таблице 1.
2
+Таблица 1 - Возможные значения позиций кода обозначения
Позиция кодаЗначение кода
1Счетчик газа бытовой ДТСГ
1,6 - Счетчик газа с верхней границей диапазона измерений 1,6 м
3
/ч;
2,5 - Счетчик газа с верхней границей диапазона измерений 2,5 м
3
/ч;
3,2 - Счетчик газа с верхней границей диапазона измерений 3,2 м
3
/ч;
4 - Счетчик газа с верхней границей диапазона измерений 4,0 м
3
/ч.
Лист № 2
Всего листов 5
3
5
Продолжение таблицы 1
« - » - Счетчик газа без температурной коррекции;
ТК - Счетчик газа с температурной коррекцией.
Класс точности:
4 1,0 - Счетчик газа класса точности 1 по ГОСТ 8.401-80;
1,5 - Счетчик газа класса точности 1,5 по ГОСТ 8.401-80.
Тип интерфейса для связи:
« - » - Счетчик газа без передачи данных;
И – Счетчик газа с импульсным выходом;
РК - Счетчик газа с радиоканалом.
Примечание:
- Исполнение счетчиков с импульсным выходом, используют в своём составе
оптрон, для дистанционной передачи низкочастотных импульсов с весом импульса 0,01 до
10 м
3
/имп. Схема бесконтактного импульсного выхода обеспечивает подключение
счётчика к устройству считывания двумя способами: по релейной схеме и по схеме с
контролем обрыва провода и короткого замыкания.
- Исполнение счетчиков с радиоканалом, используют в своем составе
встроенный или внешний радиомодем.
- Исполнение счётчиков с температурной коррекцией приводит измеренный
объем газа к нормальным условиям, к температуре 20 °С.
Защита от несанкционированного вмешательства обеспечивается путем пломбировки
предотвращающей вскрытие корпуса счетчика, а также применением специализированной
программной среды, у которой отсутствуют средства и пользовательская оболочка для
программирования или изменения программного обеспечения счётчика.
Счётчики допускают горизонтальную и вертикальную установку на газопроводе.
Фотография внешнего вида счётчиков газа бытовых ДТСГ приведена на рисунке 1.

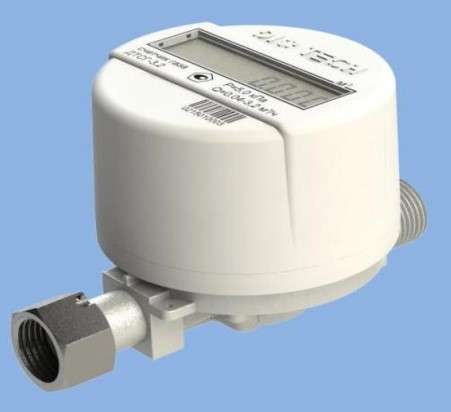

Рисунок 1 - Общий вид счетчиков газа бытовых ДТСГ
Лист № 3
Всего листов 5
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа (1) и обозначение места
нанесения знака поверки (2) на счетчики
Программное обеспечение
Программное обеспечение (далее – ПО) счетчика встроено в постоянное запоминающее
устройство (ПЗУ) счетчика и записывается на заводе-изготовителе.
Программное обеспечение
выполняет функции вычисления результатов измерений, формирования выходных сигналов,
хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам
устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных
изменений.
Идентификационные данные ПО счётчиков указаны в таблице 2.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – высокий в соответствии с Р 50.2.077-2014.
Конструкция счетчика исключает возможность несанкционированного влияния на ПО и
измерительную информацию.
1.0
CRC16
Значение
ДТСГ-v1.0
CS1A53
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный
номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора ПО
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики счетчиков
Наименование характеристикиЗначение характеристики
Модификация счетчика ДТСГ-1,6 ДТСГ-2,5ДТСГ-3,2
Диапазон измерений расхода газа, м
3
/ч от 0,04 до от 0,04 доот 0,04 до
1,62,53,2
Максимальный расход, Q
max
, м
3
/ч1,62,53,2
ДТСГ-4
от 0,04 до
4
4,0
Лист № 4
Всего листов 5
±2,5
0,025
от -10 до +50
±0,5
15; 20
±1,0
±1,5
Продолжение таблицы 3
Диаметр условного прохода, мм
Пределы допускаемой относительной
погрешности при измерении объема
газа, %
в диапазоне расходов:
от Q
min
до 0,2Q
max
от 0,2 Q
max
до Q
max
включ.
- для счетчиков класса точности 1,0
- для счетчиков класса точности 1,5
Порог чувствительности на природном
газе, м
3
/ч
Диапазон измерений температуры газа,
°С (для модификации счетчиков с
температурной коррекцией)
Пределыдопускаемойабсолютной
погрешности измерений температуры
газа, °С (для модификации счетчиков с
температурной коррекцией)
Интерфейсы (связь)
Таблица 4 – Основные технические характеристики счетчиков
Наименование характеристики
Избыточное давление измеряемой среды, кПа, не более
Потери давления при Q
max
, кПа, не более
Емкость отсчетного устройства
Тип элемента питания
Напряжение питания, В
Значение
5
1,5
999999,999
Литиевая батарея
3,6
радиоканал LoRa,
ism-диапазон,
импульсный выход
0,7
129x79x82
12
Масса, кг, не более
Габаритные размеры (ВхШхГ), мм, не более
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при температуре + 30 °С, %
- атмосферное давление, кПа
от -10 до +50
от 5 до 95
от 84 до 107
Знак утверждения типа
наносится на лицевую панель счётчика методом лазерной гравировки и в правый верхний угол
титульных листов эксплуатационной документации типографским способом.
Комплектность средства измерений
Счётчик газа бытовой
1)
ДТСГ
1 шт.
Комплект монтажных частей
2)
-
1 компл.
ТМРД.421300.002.РЭ
1 экз.
Таблица 5 – Комплектность
Наименование
Обозначение
Количество
Счётчики газа бытовые ДТСГ. Руководство по
эксплуатации
2)
Лист № 5
Всего листов 5
Поверка
осуществляется по документу ТМРД.421300.002.МП «ГСИ. Инструкция. Счётчики газа
бытовые ДТСГ. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 30 ноября 2018 г.
Основные средства поверки:
рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого прибора с требуемой точностью.
Знак поверки наносится на счетчик в соответствии с рисунком 2 и на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам газа
бытовым ДТСГ
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений
объёмного и массового расходов газа
ТМРД.421300.002.ТУ. Счётчики газа бытовые ДТСГ. Технические условия
Изготовитель
Общество с ограниченной ответственностью «ДИОТЕХ» (ООО «ДИОТЕХ»)
ИНН 1652023235
Адрес: 422981, Республика Татарстан, г.Чистополь, ул.Энгельса, 127а.
Телефон (факс): +7 (84342) 5-69-06
Е-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон (факс): +7 (843) 291-08-33
Е-mail:
Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Счётчики газа бытовые ДТСГ. Паспорт.
ТМРД.421300.002.ПС
1 экз.
1 экз.
Наименование
Обозначение
Количество
ТМРД.421300.002.МП
ГСИ. Инструкция. Счётчики газа бытовые
ДТСГ. Методика поверки
2)
Примечание:
1)
- поставляется в соответствии с заказом потребителя;
2)
- поставляется по заказу потребителя.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 35548-07 | Счетчики холодной воды турбинные | MeiStream Plus | Фирма "Sensus GmbH Hannover", Германия | 6 лет | Перейти |
| 66635-17 | Счетчики крыльчатые холодной и горячей воды | ВСКМ | ООО "ПК "Прибор", г.Калуга | 6 лет | Перейти |
| 13843-94 | Счетчики холодной воды крыльчатые | TU115, TU120, TU125, TU132 | Фирма "Schlumberger Industries", Франция | 3 года | Перейти |
| 16119-07 | Счетчики тепловой энергии и количества воды электромагнитные | SKM-1 | ЗАО "AXIS INDUSTRIES", Литва, г.Каунас | 4 года | Перейти |
| 16064-02 | Счетчики холодной и горячей воды крыльчатые | WS-Dynamic | Фирма "Invensys Metering Systems AG Hannover", Германия | 4 года - для гор.воды; 6 лет - хол. | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
