Источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-РТ, ГРСИ 74005-19
Номер госреестра:
74005-19
Наименование СИ:
Источники радионуклидные закрытые фотонного излучения эталонные
Обозначение типа:
ОСГИ-РТ
Производитель:
ЗАО "РИТВЕРЦ", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.02.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72829
об утверждении типа средств измерений
Лист № 1 Trial
листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ИсточникирадионуклидныезакрытыефотонногоизлученияэталонныеОСГИ-РТ
Назначение средства измерений
Источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-РТ (далее -
источники ОСГИ-РТ) предназначены для воспроизведения значения активности гамма-
излучающих радионуклидов (меры активности).
Описание средства измерений
Источник ОСГИ-РТ представляет собой герметичную конструкцию в форме диска, со-
стоящую из двух герметично соединенных между собой полиимидных (одно - или двухслой-
ных) пленок с односторонним фторопластовым покрытием толщиной не менее 50 мкм каждая.
Активная часть источника, выполненная из радиоактивного материала, расположена между
пленками на оси источника и герметизирована методом термосварки пленок. Диаметр активной
части составляет не более 3 мм, что позволяет считать источник точечным без самопоглощения
при реальных геометриях измерений фотонного излучения на спектрометрах и радиометрах
Источники ОСГИ-РТ изготавливаются на основе следующих радионуклидов: натрий-22,
титан-44, марганец-54, железо-55, кобальт-57, кобальт-60, цинк-65, иттрий-88, кадмий-109, оло-
во-113, барий-133, цезий-134, цезий-137, церий-139, европий-152, гадолиний-153, висмут-207,
торий-228, америций-241, америций-243.
Источники могут быть аттестованы в качестве рабочих эталонов 1-го, 2-го разрядов или
в ранге вторичного эталона в зависимости от метода передачи размера единицы активности,
используемого при поверке, и указанной погрешности определения активности радионуклидов
в источнике в соответствии с ГОСТ 8.033-96.

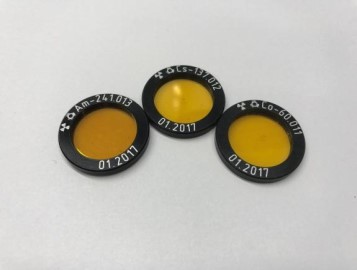

Рисунок 1 – Общий вид источников ОСГИ-РТ
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
- титан-44, цезий-134, америций-241
- кобальт-60, олово-113, гадолиний-153
Значение
Таблица 1 - Метрологические характеристики источников ОСГИ-РТ
Наименование характеристики
Диапазон номинальной активности радионуклида в источнике
1)
, кБк:
- америций-243
- висмут-207, торий-228
от 1 до 50
от 1 до 100
(от 1 до 50)
2)
от 1 до 300
(от 1 до 100)
2)
от 1 до 500
(от 1 до 100)
2)
от 1 до 1000
(от1 до 100)
2)
370+37+37+37
3)
±4
±6
±10
±1,5
20
- натрий-22, марганец-54, железо-55, кобальт-57, цинк-65, иттрий-88, кад-
мий-109, барий-133, цезий-137, церий-139, европий-152
- иттрий-88+барий-133+европий-152+америций-241
Пределы допускаемой относительной погрешности воспроизведения ак-
тивности, %:
при выпуске источников для применения в качестве:
- рабочих эталонов 1-го разряда
- рабочих эталонов 2-го разряда
- рабочего средства измерения
Относительное суммарное СКО активности для источников в ранге вто-
ричного эталона, %, не более
Активность радиоактивных веществ, снятых с поверхности источника,
при определении уровня радиоактивного загрязнения источника методом
влажного мазка по МУ 2.6.5.032-2017, Бк, не более
______________________
__
___
1)
Номинальное значение активности радионуклида в источнике ОСГИ-РТ в указан-
ных пределах Заказчик устанавливает при заказе источника. Допустимые отклонения активно-
сти радионуклида в источнике от номинального значения не более ±20 %.
2)
Диапазон активности для источников, которые могут быть аттестованы в ранге вто-
ричного эталона. Перечень источников, которые могут быть аттестованы в ранге вторичного
эталона марганец-54, кобальт-60, иттрий-88, барий-133, цезий-137, европий-152, торий-228,
америций-241.
3)
Для мультинуклидных источников допускается изменение состава и активности ка-
ждого радионуклида по согласованию с Заказчиком.
Значение
25
3
1,83
Таблица 2 – Основные технические характеристики источников ОСГИ-РТ
Наименование характеристики
Габаритные размеры источников, мм, не более:
- диаметр
- толщина
Масса, г, не более
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность при температуре +40 °С, %, не более
- атмосферное давление, кПа
от -50 до +50
98
от 25 до 500
Лист № 3
Всего листов 4
Значение
Продолжение таблицы 2
Наименование характеристики
Назначенный срок службы источников с даты изготовления, лет:
- америций-241, торий-228, америций-243 с активностью менее 10 кБк
- америций-241, торий-228, америций-243с активностью более 10 кБк
- иттрий-88, олово-113, церий-139
- марганец-54, кобальт-57, цинк-65, кадмий-109, гадолиний-153
- натрий-22, железо-55, цезий-134
- остальные радионуклиды
5
3
4
5
10
12
Знак утверждения типа
наносится на титульный лист паспорта на источник ОСГИ-РТ методом компьютерной графики.
Комплектность средства измерений
-
-
1)
В соответствии с заказом.
2)
По заказу.
3)
На каждый источник ОСГИ-РТ.
4)
На партию при поставке в один адрес.
5)
На все поставляемые источники.
Обозначение
Количество
Таблица 3 – Комплектность источников ОСГИ-РТ
Наименование
Источники радионуклидные закрытые фотонно-
го излучения эталонные ОСГИ-РТ
1)
Держатель источника
2)
-
-
-
МП 2101-004-2018
-
-
1
1
1
1
Пенал для источников
Паспорт
3)
Методика поверки
4)
Свидетельство о поверке
5)
______________
_
____
__
______
Поверка
осуществляется по документу МП 2101-004-2018 «ГСИ. Источники радионуклидные закрытые
фотонного излученияэталонные ОСГИ-РТ. Методика поверки», утвержденному ФГУП «Trial им.
Д. И. Менделеева» 07 ноября 2018 г.
Основные средства поверки:
Рабочий эталон 1-го (2-го) разряда по ГОСТ 8.033-96 - комплект источников
радионуклидных закрытых фотонного излучения эталонных ОСГИ-Р (рег. № 40714-09) с
активностью радионуклидов от 5·10
3
до 5·10
5
Бк, погрешность не более ±4 % (±6 %);
Вторичный эталон единицы активности по ГОСТ 8.033-96 - комплект источников
радионуклидных закрытых фотонного излучения эталонных ОСГИ-Р (рег. № 40714-09) с
активностью радионуклидов от 5·10
3
до 1·10
5
Бк, относительное СКО (S
Σ0
) от 1 до 1,5 %;
Вторичный эталон единицы активности гамма-излучающих радионуклидов в диапазоне
от 1·10
1
до 1·10
6
Бк (ГВЭТ 6-12) (рег. № 2.1.ZZB.0145.2015);
Государственный первичный эталон единиц активности и удельной активности
радионуклидов, потока альфа-, бета-частиц и фотонов радионуклидных источников ГЭТ 6-2016.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к источникам ра-
дионуклидным закрытым фотонного излучения эталонным ОСГИ-РТ
ГОСТ 23649-79 Источники ионизирующего излучения радионуклидные закрытые.
Маркировка, упаковка, транспортирование и хранение
ГОСТ 25926-90 Источники ионизирующего излучения радионуклидные закрытые.
Классы прочности и методы испытаний. Нормы степеней жесткости при климатических и
механических воздействиях
ГОСТ Р 51919-2002 Источники ионизирующего излучения радионуклидные закрытые.
Методы испытания на утечку
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений
активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов
радионуклидных источников
ТУ 7018-006-23102128-2012 Источники радионуклидные закрытые фотонного излучения
эталонные ОСГИ-РТ. Технические условия
Изготовитель
Закрытое акционерное общество «РИТВЕРЦ» (ЗАО «РИТВЕРЦ»)
ИНН 7802001185
Адрес: 194223, г. Санкт-Петербург, ул. Курчатова, д. 10
Телефон/факс: (812) 297-44-63, факс: (812) 297-58-87
E-mail:
Web-сайт: ritverc.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
