Номер госреестра:
73996-19
Наименование СИ:
Анализатор спектра
Обозначение типа:
N9040В
Производитель:
Компания "Keysight Technologies Products (M) Sdn. Bhd.", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ MY57210136
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72819
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализатор спектра N9040В
Назначение средства измерений
Анализатор спектра N9040В (далее по тексту – анализатор) предназначен для исследова-
ния формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазо-
нов.
Описание средства измерений
В основу принципа действия анализатора, представляющего собой супергетеродинный
приемник с многократным преобразованием частоты, положен метод последовательного анали-
за спектра сигнала. Источником опорной частоты служит встроенный кварцевый генератор
10 МГц.
Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели
которого расположены органы управления и жидкокристаллический цветной дисплей.
Управление операциями меню, а также задание рабочих параметров анализатора произ-
водится с помощью клавиатуры передней панели; результаты измерений выводятся на экран
дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем
анализатор обеспечивает подключение по интерфейсам: GPIB, USB 2.0, USB 3.0,
LAN (100Base-T).
Анализатор позволяет проводить: анализ формы сигнала, измерение параметров спектра
непрерывных колебаний сложной формы, измерение параметров модулированных колебаний,
измерение параметров паразитных и побочных колебаний и сигналов с различными видами мо-
дуляции.
Функциональные возможности анализатора определяются составом опций, входящих в
комплект и приведенных в таблице 1.
Таблица 1 – Опции, установленные на анализаторе
ОпцияОписание опции
550Частотный диапазон от 3 Гц до 50,0 ГГц
Р50Предусилитель 50,0 ГГц
N9068CПО для измерения фазового шума
N9063CПО для измерения аналоговой демодуляции
N6153A-2FPПО для измерения ТВ-сигналов DVB-T/H
Общий вид анализатора с указанием мест нанесения знака утверждения типа и
пломбировки от несанкционированного доступа приведен на рисунках 1 и 2.
Лист № 2
Всего листов 9

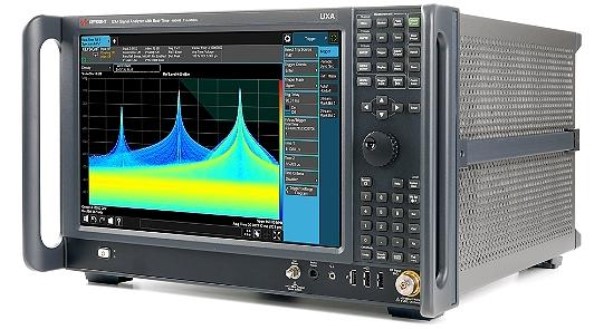

Рисунок 1 – Анализатор N9040В, вид спереди

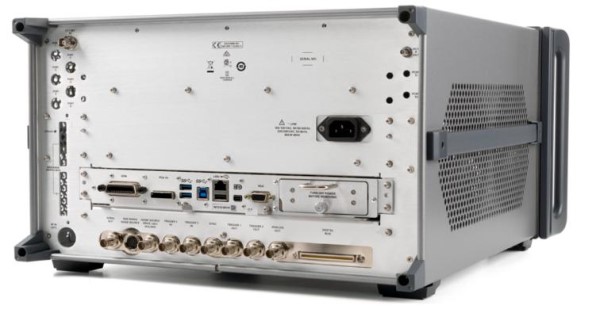

Рисунок 2 – Анализатор N9040В, вид сзади
Программное обеспечение
Анализатор имеет специализированное программное обеспечение (ПО), идентификаци-
онные данные (признаки) метрологически значимой части которого приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
ЦифровойидентификаторПО(контрольная
сумма исполняемого кода)
Значение
Keysight UXA Signal Analyzer N9040B
не ниже A.19.55
-
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«низкий» по Р 50.2.077-2014.
Место пломбирования
Знак утверждения типа
Лист № 3
Всего листов 9
Метрологические и технические характеристики
Значение
от 3 до 50·10
9
Таблица 3 – Метрологические характеристики анализатора
Наименование характеристики
Диапазон частот, Гц
Пределы допускаемой относительной погрешности частоты
опорного кварцевого генератора за год
Номинальные значения полос пропускания на уровне -3 дБ, Гц
Диапазон ослабления входного аттенюатора, дБ
Диапазон измерений мощности, дБм*
±1∙10
-7
от 1 до 3·10
6
(с шагом 10 %
от установленного значе-
ния), 4·10
6
, 5·10
6
, 6·10
6
и
8·10
6
от 0 до 70 с шагом 2
от мощности собственного
шума до 30
±0,24
±(0,24 + N)**
±(0,36 + N)
±0,18
±0,14
±0,03
±0,05
±0,10
±0,30
Пределы допускаемой абсолютной погрешности измерений
мощности (ослабление входного аттенюатора 10 дБ, входной
сигнал от минус 10 до минус 50 дБм, промежуточная частота
от 1 Гц до 1 МГц), дБ:
— на опорной частоте 50 МГц
— весь частотный диапазон (предусилитель выключен)
— весь частотный диапазон (предусилитель включен)
Пределы допускаемой абсолютной погрешности измерений
мощности на опорной частоте 50 МГц относительно ослабле-
ния 10 дБ, при выключенном предусилителе, при ослаблении
входного аттенюатора, дБ:
— от 2 до 8 дБ
— от 12 до 40 дБ
Пределы допускаемой абсолютной погрешности измерений
мощности относительно полосы пропускания 30 кГц из-за пе-
реключения полос пропускания, дБ:
— от 1 Гц до 1,5 МГц
— от 1,6 до 2,7 МГц
— 3 МГц
— 4; 5; 6 и 8 МГц
Неравномерность АЧХ относительно опорной частоты 50 МГц
на частотах, дБ, не более:
При ослаблении входного аттенюатора 10 дБ и выключенном
предусилителе
— от 3 Гц до 20 МГц включ.
— св. 20 МГц до 3,6 ГГц включ.
— св. 3,6 МГц до 5,2 ГГц включ.
— св. 5,2 до 8,4 ГГц включ.
— св. 8,4 до 22,0 ГГц включ.
— св. 22,0 до 34,5 ГГц включ.
— св. 34,5 до 50,0 ГГц включ.
±0,46
±0,35
±1,70
±1,50
±2,00
±2,50
±3,20
Лист № 4
Всего листов 9
1,116
1,144
1,158
1,258
1,233
1,363
1,550
Значение
±0,68
±0,60
±2,00
±2,30
±2,50
±3,00
±3,50
±3,00
±4,10
1,400
1,530
1,389
1,316
1,337
1,420
1,620
±0,10
±0,07
Продолжение таблицы 3
Наименование характеристики
При ослаблении входного аттенюатора 0 дБ и включенном
предусилителе
— от 1 до 50 МГц включ.
— св. 50 МГц до 3,6 ГГцвключ.
— св. 3,6 до 8,4 ГГц включ.
— св. 8,4 до 13,6 ГГц включ.
— св. 13,6 до 17,1 ГГц включ.
— св. 17,1 до 22,0 ГГц включ.
— св. 22,0 до 26,4 ГГц включ.
— св. 26,4 до 34,5 ГГц включ.
— св. 34,5 до 50,0 ГГц включ.
КСВН входа, не более***:
Ослабление входного аттенюатора 10 дБ, предусилитель вы-
ключен
— от 10 МГц до 3,6 ГГцвключ.
— св. 3,6 до 8,4 ГГц включ.
— св. 8,4 до 13,6 ГГц включ.
— св. 13,6 до 17,1 ГГц включ.
— св. 17,1 до 26,5 ГГц включ.
— св. 26,5 до 34,5 ГГц включ.
— св. 34,5 до 50,0 ГГц включ.
Ослабление входного аттенюатора 0 дБ, предусилитель
включен
— от 10 МГц до 3,6 ГГцвключ.
— св. 3,6 до 8,4 ГГц включ.
— св. 8,4 до 13,6 ГГц включ.
— св. 13,6 до 17,1 ГГц включ.
— св. 17,1 до 26,5 ГГц включ.
— св. 26,5 до 34,5 ГГц включ.
— св. 34,5 до 50,0 ГГцвключ.
Неравномерность шкалы дисплея при значениях входного сиг-
нала смесителя, дБ:
— от -10 дБм до -18 дБм включ.
— менее -18 дБм
Коэффициент усиления предусилителя, дБ:
— от 9 кГц до 3,6 ГГц включ.
— св. 3,6 до 50,0 ГГц включ.
20
40
Лист № 5
Всего листов 9
Значение
- 141/ —
- 150/-157
- 150/-159
- 150/ -162
- 153/ -164
- 151/ -164
- 149/- 162
- 145/- 161
- 144/- 161
- 144/- 161
- 145/- 161
- 145/- 161
- 141/ -160
- 141/ -158
- 139/ -158
- 138/ -155
- 134/ -153
- 132/ -152
- 130/ -149
- 128/ -146
-60/—
-72/-95
-77/-105
-70/- 105
-62/-105
-65/—
Продолжение таблицы 3
Наименование характеристики
Средний уровень собственных шумов при ослаблении входно-
го аттенюатора 0 дБ, в полосе пропускания 1 Гц, выключенном
режиме «Улучшение собственного шума», при выключен-
ном/включенном предусилителе, дБм, не более:
— от 9 до 100 кГц включ.
— св. 100 до 200 кГц включ.
— св. 200 до 500 кГц включ.
— св. 500 кГц до 1 МГц включ.
— св. 1 МГц до 1,2 ГГц включ.
— св. 1,2 до 2,1 ГГц включ.
— св. 2,1 до 3,6 ГГц включ.
— св. 3,6 до 4,2 ГГц включ.
— св. 4,2 до 6,6 ГГц включ.
— св. 6,6 до 13,5 ГГц включ.
— св. 13,5 до 14,0 ГГц включ.
— св. 14,0 до 17,0 ГГц включ.
— св. 17,0 до 20,0 ГГц включ.
— св. 20,0 до 22,5 ГГц включ.
— св. 22,5 до 26,5 ГГц включ.
— св. 26,5 до 34,0 ГГц включ.
— св. 34,0 до 37,0 ГГц включ.
— св. 37,0 до 40,0 ГГц включ.
— св. 40,0 до 46,0 ГГц включ.
— св. 46,0 до 50,0 ГГц включ.
Уровень второй гармоники при уровне на смесителе -15 дБ,
включенной/выключенной функции «Пониженные собствен-
ные шумы», дБн, не более:
— от 10 МГц до 1,8 ГГц включ.
— св. 1,8 до 4,0 ГГц включ.
— св. 4,0 до 6,5 ГГц включ.
— св. 6,5 до 10,0 ГГц включ.
— св. 10,0 до 13,25 ГГц включ.
— св. 13,25 до 25,0 ГГц включ.
Точка пересечения интермодуляции третьего порядка при по-
даче на вход двух синусоидальных сигналов уровнем -16 дБм
и разнесении тонов более 5-кратной ширины полосы пред-
фильтра ПЧ, дБм, не менее:
— от 10 до 300 МГц включ.
— св. 300 до 600 МГц включ.
— св. 0,6 до 1,5 ГГц включ.
— св. 1,5 до 3,6 ГГц включ.
— св. 3,6 до 13,6 ГГц включ.
— св. 13,6 до 26,5 ГГц включ.
13,5
18,0
20,0
21,0
16,0
13,0
Лист № 6
Всего листов 9
±(0,0025·φ + 0,005)
Продолжение таблицы 3
Наименование характеристикиЗначение
Параметры измеряемого модулированного сигнала
Частота модулирующего сигнала F
м
, кГц
от 0,02 до 200
±(3·10
-6
·F
м
·100 % /М)****
10
-4
·F
м
от 0,1 до 100
Пределы допускаемой абсолютной погрешности измерений
частоты модулирующего сигнала F
м
:
— в режиме АМ, Гц
— в режиме ЧМ, Гц
Диапазон измерений коэффициентов амплитудной модуляции
М, %
Пределы допускаемой абсолютной погрешности измерений
коэффициентов амплитудной модуляции М, %
Уровень паразитной внутренней АМ, %
±(0,006∙М + 0,1)
0,02
Коэффициент перехода частотной модуляции в амплитудную
при F
м
= 1 кГц,
D
f = 50 кГц, %, не более
Диапазон измерений девиации частоты
D
f, Гц
0,05
от 10 до 5∙10
6
измерений
±(0,004∙
D
f + 0,002 F
м
)
2,0
от 1 до 100
измерений
Пределы допускаемой абсолютной погрешности
девиации частоты
D
f, Гц
Уровень паразитной внутренней ЧМ, Гц
Диапазон девиации фазы φ, рад
Пределы допускаемой абсолютной погрешности
девиации фазы
D
φ, рад
Пределы допускаемой абсолютной погрешности измерений
частоты модулирующего сигнала F
м
в режиме ФМ, Гц:
— для F
м
менее 1 кГц
— для F
м
от 1 кГц до 50 кГц
Диапазон отстроек от несущей частоты, Гц
±(0,003/φ + 0,005)
±(3·10
-6
/φ + 5·10
-6
)
от 1 до 10·10
6
±2
±3
Пределы допускаемой абсолютной погрешности измерений
фазового шума при уровне измеряемого фазового шума на
15 дБ выше уровня собственных фазовых шумов анализатора,
в диапазоне отстроек от несущей частоты, дБ:
— от 1 Гц до 1 МГц включ.
— св. 1 до 10 МГц
_
_
__
_
__
_
__
_
__
__
* Здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относи-
тельно мощности 1 мВт
**N – неравномерность амплитудно-частотной характеристики (АЧХ)
*** Значения КСВН для всех частот, кроме 50 МГц, нормируются для доверительного ин-
тервала 0,95
**** M — коэффициент амплитудной модуляции, %
Лист № 7
Всего листов 9
Таблица 4 – Уровень собственных фазовых шумов анализатора при отстройке от несущей час-
тоты, не более, дБн/Гц*
ЧастотаЧастота отстройки, кГц
несущей, ГГц
0,11,010100100010000
-124 -134
-118 -123
-87 -106
-80 -100
-75-92
-139-145-155
-120 — —
-106 — —
-100 — —
-92——
1-107
2 -90
10,2 -71
26,5 -65
50 -60
_______________
* Здесь и далее дБн/Гц — дБ по отношению к мощности несущей в полосе 1 Гц
Таблица 5 – Основные технические характеристики
Наименование характеристики
Масса (без опций), кг, не более
Значение
30,9
500
280
459
Габаритные размеры, мм, не более:
— длина
— высота
— ширина
Напряжение питания от сети переменного тока частотой 50
или 60 Гц, В
Потребляемая мощность, В·А, не более
от 220 до 240
850
Рабочие условия эксплуатации:
— температура окружающего воздуха,
°
С
— атмосферное давление, кПа
от 20 до 30
от 84 до 106
Знак утверждения типа
наносится типографским способом на титульные листы руководства по эксплуатации и паспор-
та и в виде голографической наклейки на лицевую панель анализатора.
Комплектность средства измерений
Обозначение
N9040B
-
651-18-043 МП
Таблица 6 – Комплектность анализатора
Наименование
Анализатор спектра
Шнур сетевого питания
Методика поверки
Комплект эксплуатационной документации
Паспорт
Количество, шт.
1
1
1
1
1
Поверка
осуществляется по документу МП 651-18-043 «Инструкция. Анализатор спектра N9040В. Ме-
тодика поверки», утверждённому ФГУП «ВНИИФТРИ» 30 августа 2018 г.
Основные средства поверки:
- частотомер электронно-счетный 53132А (регистрационный номер 26211-03 в Феде-
ральном информационном фонде);
- стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06 в Федераль-
ном информационном фонде);
- генератор сигналов Agilent E8257D (регистрационный номер 53941-13 в Федеральном
информационном фонде);
Лист № 8
Всего листов 9
- государственный первичный специальный эталон единицы девиации частотыГЭТ
166-2004 по ГОСТ Р 8.607-2004;
- государственный первичный эталон единицы коэффициента амплитудной модуляции
высокочастотных колебаний ГЭТ 180-2010 по ГОСТ Р 8.717-2010;
- генератор сигналов произвольной формы 33250А (регистрационный номер 52150-12 в
Федеральном информационном фонде);
- ваттметр N1914А с преобразователями измерительными N8487A (8485А (8487А
(8485D (8487D (регистрационный номер 44731-10 в Федеральном информационном фонде);
- измеритель мощности с блоком измерительным Е4419В и первичным измерительным
преобразователем 8482А (регистрационный номер 38915-08 в Федеральном информационном
фонде);
- мультиметр 3458А (регистрационный номер 25900-03 в Федеральном информационном
фонде);
- аттенюаторы коаксиальные ступенчатые программируемые 8494G, 8496G (регистраци-
онный номер 57775-14 в Федеральном информационном фонде);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого анализатора с требуемой точностью.
Знак поверки наносится на лицевую сторону корпуса анализатора и на свидетельство о
поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализатору
спектра N9040В
ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений де-
виации частоты
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений ко-
эффициента амплитудной модуляции высокочастотных колебаний
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной по-
верочной схемы для средств измерений времени и частоты»
Техническая документация изготовителя
Изготовитель
Компания «Keysight Technologies Products (M) Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone 3, 11900, Bayan Lepas, Penang, Malaysia
Телефон: 60 4 643 0611
Факс: 60 4 643 7523
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «Научные приборы и системы» (ООО «На-
учные приборы и системы»)
ИНН 5408308016
Адрес: 630007, г. Новосибирск, Красный проспект 1, оф. 214
Телефон: +7 (383) 330-82-95
E–mail:
Лист № 9
Всего листов 9
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий по-
селок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 52340-12 | Анализатор глюкозы | YSI 2300 STAT PLUS | Фирма "YSI Incorporated Life Sciences", США | 1 год | Перейти |
| 33340-06 | Анализатор цепей | Advantest R3762AH | Фирма "Advantest Co.", Япония | 2 года | Перейти |
| 48267-11 | Шумомеры-виброметры, анализаторы спектра | ОКТАВА-110А-ЭКО | ООО "ПКФ Цифровые приборы", г.Москва | 1 год | Перейти |
| 48906-12 | Шумомеры-виброметры, анализаторы спектра | ЭКОФИЗИКА-110А | ООО "ПКФ Цифровые приборы", г.Москва | 1 год | Перейти |
| 76526-19 | Анализаторы спектра | N9000В, N9010В, N9020В | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
