Приложение к свидетельству № 72774
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка трубопоршневая УТП-20
Назначение средства измерений
Установка трубопоршневая УТП-20 (далее – установка) предназначена для хранения,
воспроизведения и передачи единиц объема и объемного расхода протекающей жидкости.
Описание средства измерений
Принцип действия установки при воспроизведении калиброванных объемов жидкости
основан на перемещении поршня при вытеснении жидкости из гидроцилиндра и контроле пе-
ремещения с помощью оптического датчика.
Принцип действия установки при воспроизведении объемного расхода жидкостей осно-
ван на измерении интервала времени, в течение которого происходит вытеснение поршнем из
гидроцилиндра калиброванных объемов жидкости.
Вытеснение жидкости из гидроцилиндра осуществляется через расходомерный участок с
испытываемым преобразователем расхода (далее ПР).
Установка включает в себя:
– механическую часть, содержащую смонтированный на раме гидроцилиндр с поршнем,
пневмопривод и измерительную линейку с прорезями;
– щелевой оптический датчик BUP-30S для регистрации перемещений линейки;
– два термопреобразователя сопротивления ТСПr (регистрационный №51307-12) для из-
мерений температуры корпуса гидроцилиндра и измерительной линейки;
– накопительный и расходный баки для жидкости с сигнализаторами уровня;
– расходомерный участок с испытываемым ПР;
– монтажную стойку, включающую в себя: панель с вентилями регулировки расхода
жидкости; персональный компьютер Dell Inspirion 3552 (ПК); приборный отсек, содержащий:
блок регистрации и управления (БРУ); установку измерительную LTR-CEU-1-4 (регистрацион-
ный №35234-15); блок реле (БР); конвертер ICPcon i-I7561U; блоки питания постоянного тока
Установка оснащена комплектом электропневмоклапанов, фильтров, ресиверов, запор-
ной арматуры, соединенных пневмолиниями и электрическими кабелями управляющих и изме-
рительных цепей.
Рабочий ход поршня гидроцилиндра осуществляется под действием пневмопривода и
давления поверочной жидкости на поршень гидроцилиндра, а возврат поршня в исходное по-
ложение осуществляется пневмоприводом. Измерения осуществляются только при прямом хо-
де поршня.
При рабочем ходе поршня гидроцилиндра происходит перемещение соединенной с ним
измерительной линейки с прорезями. В момент совмещения с оптическим датчиком первой
прорези линейки, соответствующей началу воспроизводимого калиброванного объема, оптиче-
ским датчиком вырабатывается сигнал, поступающий на вход блока БРУ. По этому сигналу
БРУ начинает измерение интервала времени вытеснения калиброванного объема жидкости из
гидроцилиндра. При совмещении с оптическим датчиком второй прорези измерительной ли-
нейки, соответствующей окончанию калиброванного объема, в БРУ поступает сигнал с оптиче-
ского датчика о завершении воспроизводимого калиброванного объема жидкости и окончании
измерения интервала времени при вытеснении из гидроцилиндра калиброванного объема.
Программное обеспечение установки осуществляет расчет температурных поправок для
калиброванного объема по результатам измерений температуры корпуса гидроцилиндра и из-
мерительной линейки с использованием измерительных каналов, включающих термопреобра-
зователи сопротивления ТСПr, LTR и ПК.
Измерение интервалов времени выработки калиброванных объемов и частоты электри-
ческого сигнала с выхода ПР осуществляется измерительными каналами в составе БРУ и ПК.
Измерение унифицированных сигналов с выхода ПР проводится LTR и ПК.
Лист № 2
Всего листов 7
Измерение кодовых сигналов с выхода ПР проводится ПК с использованием интерфей-
сов RS 232, RS 485.
Воспроизводимый установкой объемный расход жидкости определяется отношением
калиброванного объема к измеренному интервалу времени при вытеснении из гидроцилиндра
калиброванного объема.
Управление работой установки осуществляется по цифровым командам, поступающим
от ПК на вход БРУ. По этим командам БРУ формирует сигналы, поступающие на вход БР, ко-
торый производит переключение электропневмоклапанов и кранов в соответствии с алгорит-
мом работы установки.
Общий вид установки приведен на рисунке 1. Внутреннее устройство приборного отсека
показано на рисунке 2. Места пломбировки элементов фиксации фотодатчика и измерительной
линейки показаны на рисунке 3. Внешний вид монтажной стойки с указанием мест пломбиров-ки
приборного отсека (МП) от несанкционированного доступа, нанесения знака утверждения типа
(ЗТ) и знака поверки (ЗП) приведен на рисунке 4.

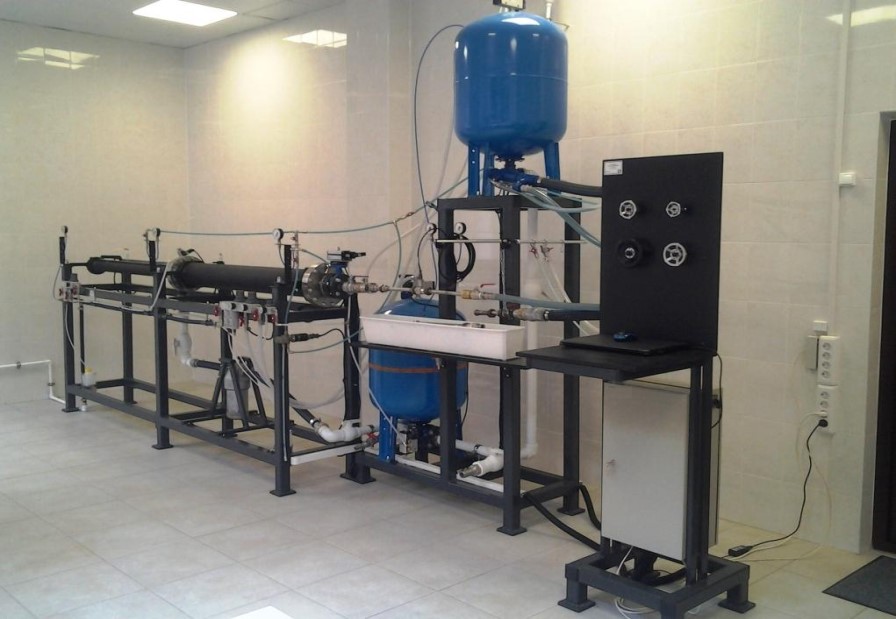

Рисунок 1 – Общий вид установки УТП-20
Лист № 3
Всего листов 7

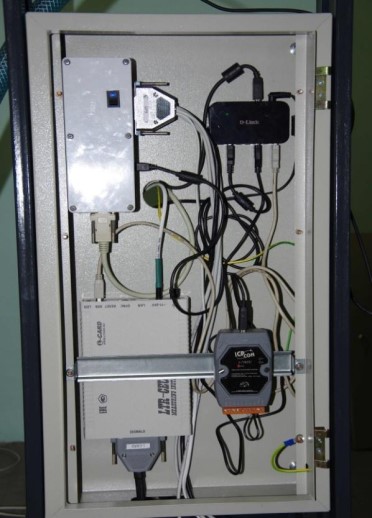

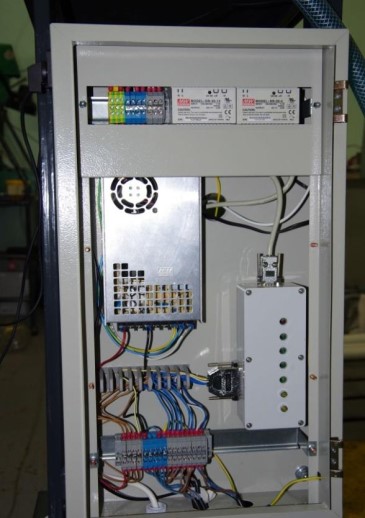

Рисунок 2 – Приборный отсек монтажной стойки – внутреннее устройство
со стороны передней и задней панели

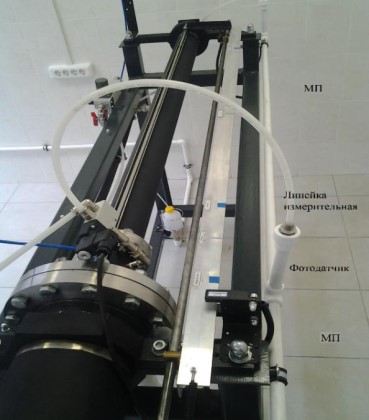

Рисунок 3 – Места пломбировки элементов фиксации фотодатчика
и измерительной линейки
Лист № 4
Всего листов 7
Программное обеспечение
Программное обеспечение (ПО) установки включает в себя встроенное ПО, размещен-
ное на Flash-памяти
микроконтроллера ATmega32 и ПО "ETPU_Programm", выполняемое на
ПК.
Встроенное ПО имеет программно-аппаратную блокировку для защиты от непреднаме-
ренных и преднамеренных изменений. Встроенное ПО не вносит погрешности в суммарную
погрешность установки.
ПО "ETPU_Programm" реализует функции ввода исходных данных, управление испол-
няемыми элементами установки, сбора и обработки информации, поступающей с установки,
выдачу и хранение результатов измерений.
ПО "ETPU_ Programm" защищено с помощью специальных средств защиты от непред-
намеренных и преднамеренных изменений. Защита ПО соответствует уровню "высокий" по
Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
1565311226
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Наименование ПО
Значение
Программа испытаний пре-
образователей расхода
"ETPU_Programm"
Версия 2.1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма испол-
няемого кода)

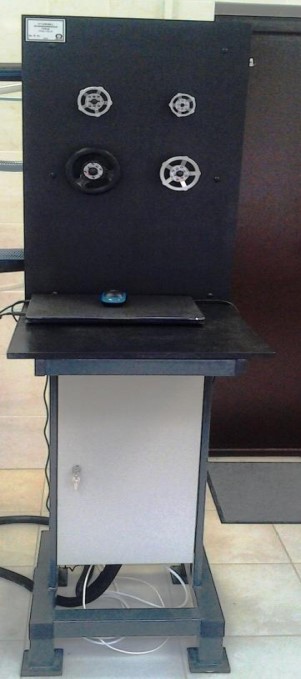

Рисунок 4 – Монтажная стойка – места пломбировки
З
П
М
П
З
Т
Лист № 5
Всего листов 7
Метрологические и технические характеристики
Значение
2; 4; 10; 20
±1
±0,08
от 0,018 до 20
±0,1
от 3,6 до 400
±0,02
от +15 до +25
±1
Таблица 2 – Метрологические характеристики
Наименование характеристики
Номинальные значения воспроизводимых калиброванных объемов
жидкости, л
Допускаемые относительные отклонения калиброванных объемов
жидкости от номинальных значений, %
Пределы допускаемой относительной погрешности воспроизведения
калиброванных объемов, %
Диапазон воспроизведения объемного расхода жидкости, м
3
/ч
Пределы допускаемой относительной погрешности воспроизведения
объемного расхода жидкости, %
Диапазон измерений интервалов времени при воспроизведении калиб-
рованных объемов, с
Пределы допускаемой относительной погрешности измерений интер-
валов времени при воспроизведении калиброванных объемов, %
Диапазон измерений температуры корпуса гидроцилиндра и измери-
тельной линейки, °С
Пределы допускаемой абсолютной погрешности измерений темпера-
туры корпуса трубопровода и измерительной линейки, °С
Диапазон измерений выходных сигналов ПР:
- частоты электрических сигналов, Гц
- напряжения постоянного тока, В
- силы постоянного тока, мА
от 10 до 20000
от 0 до 10
от 0 до 5
(от 4 до 20)
±0,05
±0,05
Пределы допускаемой относительной погрешности измерений часто-
ты электрических сигналов с выхода ПР, %
Пределы допускаемой приведенной к диапазону измерения погрешно-
сти измерений напряжения постоянного тока с выхода ПР, %
Пределы допускаемой приведенной к диапазону измерения погрешно-
сти измерений силы постоянного тока с выхода ПР, %
±0,05
Значение
4400
2800
1100
500
1900
800
450
Таблица 3 – Технические характеристики
Наименование характеристики
Габаритные размеры установки (без монтажной стойки), мм, не более:
- ширина
- высота
- длина
Габаритные размеры монтажной стойки, мм, не более:
- ширина
- высота
- длина
Суммарная масса установки, кг, не более
Условия эксплуатации установки:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха
(при температуре 25°С), %, не более
- атмосферное давление, кПа (мм рт.ст.)
от 15 до 25
80
от 96 до 104
(от 720 до 780)
Лист № 6
Всего листов 7
Значение
вода, гидросмеси
от +15 до +25
от 0,3 до 0,6
от 0,3 до 0,6
Наименование характеристики
Параметры измеряемой среды
- измеряемая среда
- температура измеряемой среды, °С
- давление измеряемой среды, МПа
Давление воздуха в пневмосистеме, МПа
Параметры электропитания:
- напряжение питания переменного тока, В
- частота переменного тока, Гц
- потребляемая мощность, В·А, не более
от 198 до 242
от 49,6 до 50,4
300
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и в виде наклейки на лицевую па-
нель монтажной стойки.
Комплектность средства измерений
Dell Inspirion 3552
Обозначение
УТП-20
Проект КЭ30-00-00
Autonics BUP-30S
ТСПr
Aquasystem VAV 150
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
БРУ
LTR-CEU-1-4
БР
ICPcon i-I7561U
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
3 шт.
1 комплект
Таблица 4 – Комплектность установки
Наименование
Установка трубопоршневая в составе:
• механическая часть в составе:
- гидроцилиндр с поршнем
- пневмопривод
- линейка измерительная
• щелевой оптический датчик
• термопреобразователи сопротивления
• расходомерный участок
• накопительный и расходный баки с
датчиками уровня
Монтажная стойка в составе:
• панель с вентилями регулировки
расхода жидкости
• персональный компьютер
• приборный отсек в составе:
- блок регулировки и управления
- установка измерительная
- блок реле - конвертер
• блоки питания постоянного тока
Комплект запорной и регулирующей арма-
туры, фильтры
Программное обеспечение
Руководство по эксплуатации
Формуляр
Методика поверки
"ETPU_Programm"
УТП-20/2018 РЭ
УТП-20/2018 ФО
МП 208-085-2018
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 208-085-2018 "ГСИ. Установка трубопоршневая УТП-20.
Методика поверки", утвержденному ФГУП "ВНИИМС" 14.11.2018 г.
Основные средства поверки:
эталоны, заимствованные из других поверочных схем согласно Приказу Росстандарта от
07.02.2018г. №256, часть 1 (весы электронные ЕD-H-30, регистрационный № 40687-09; весы
лабораторные JW-1-3000, регистрационный № 23158-02).
Лист № 7
Всего листов 7
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой установки с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установке
трубопоршневой УТП-20
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений по-
стоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 07 февраля 2018 года № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация изготовителя
Изготовитель
Общество с ограниченной ответственностью научно-технический центр
"ВНЕДРЕНИЕ-99" (ООО НТЦ "ВНЕДРЕНИЕ-99")
ИНН 7729386034
Адрес: 119602, г. Москва, ул. Никулинская, д. 17, стр. 1, офис 111
Тел./факс: +7 (495) 438-96-03
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
