Приложение к свидетельству № 72722
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов специальной формы АКИП-3404 Arb-Студия, АКИП-3405
Arb-Студия
Назначение средства измерений
Генераторы сигналов специальной формы АКИП-3404 Arb-Студия, АКИП-3405 Arb-
Студия (далее – генераторы) предназначены для генерации периодических немодулированных
сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной
формы.
Описание средства измерений
Генераторы представляют собой лабораторные многофункциональные измерительные
приборы, принцип действия которых основан на комбинировании технологии генерации
сигналов произвольной формы (Arb) и прямого цифрового синтеза (DDS). Это позволяет
получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных
искажений, формировать сигналы произвольной формы. Применение двух технологий
формирования сигналов позволяет расширить функциональность генераторов: в режиме Arb
можно получить несколько сигналов произвольной формы с различными характеристиками и
сгенерировать их в любой последовательности и использовать амплитудную модуляцию с
помощью произвольного модулирующего сигнала; режим DDS необходим для частотной и
фазовой модуляции произвольного сигнала несущей произвольным модулирующим сигналом.
Конструктивно генераторы выполнены в виде настольного моноблока в металлическом
корпусе. Управление режимами работы, выбор и задание регулируемых параметров,
включение и отключение выходов генераторов производится с помощью внешнего компьютера
через стандартный интерфейс USB.
Модели генераторов АКИП-3404 Arb-Студия и АКИП-3405 Arb-Студия отличаются
числом аналоговых и цифровых выходов. Цифровые выходы (опция D) устанавливаются
опционально на заводе-изготовителе. Генераторы АКИП-3405 Arb-Студия имеют возможность
синхронной работы при параллельном включения до 8 моделей через шину расширения
посредством опционального кабеля.
На передней панели генераторов расположены аналоговые и цифровые (с опцией D)
выходы, вход и выход синхронизации, вход внешней опорной частоты. На задней панели
генераторов расположены: разъем для подключения адаптера питания, интерфейс USB, шина
расширения (в модели АКИП-3405 Arb-Студия), тумблер включения питания.
Общий вид генераторов и место нанесения знака утверждения типа приведены на
рисунках1и2.Видзаднейпанелииместоопломбированиягенераторовот
несанкционированного доступа показано на рисунках 3 и 4. Пломба наносится на один из
крепежных винтов на корпусе генераторов.

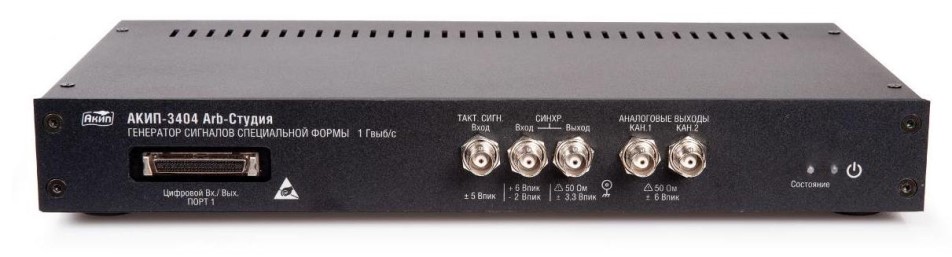

Рисунок 1 – Общий вид генераторов АКИП-3404 Arb-Студия и место нанесения знака
утверждения типа (А)
А
Лист № 2
Всего листов 8
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
AT-AWG-STUDIO
не ниже 3.0.0.0

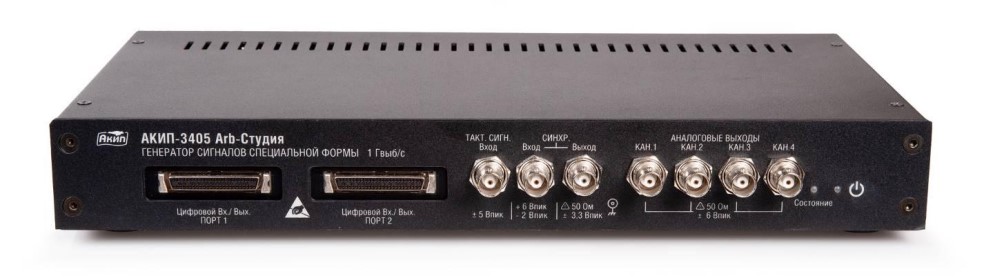

Рисунок 2 – Общий вид генераторов АКИП-3405 Arb-Студия и место нанесения знака
утверждения типа (А)
А

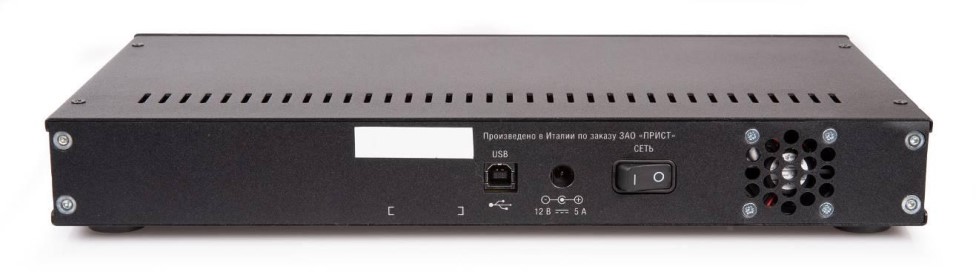

Рисунок 3 – Вид задней панели генераторов АКИП-3404 Arb-Студия и место опломбирования
от несанкционированного доступа (Б)

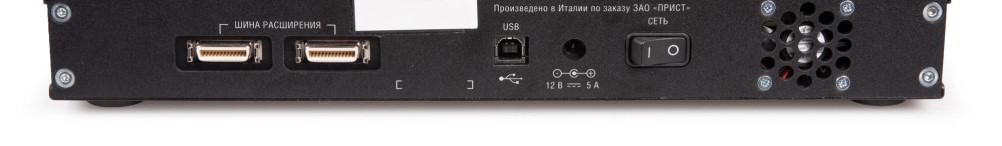

Рисунок 4 – Вид задней панели генераторов АКИП-3405 Arb-Студия и место опломбирования
от несанкционированного доступа (Б)
Программное обеспечение
Генераторы работают под управлением закрытого от пользователя программного
обеспечения (ПО).
Программное обеспечение предназначено только для работы с генераторами и не может
быть использовано отдельно от измерительно-вычислительной платформы этих генераторов.
Уровеньзащитыпрограммногообеспечения–«средний»всоответствиис
Р 50.2.077-2014.
Б
Б
Лист № 3
Всего листов 8
Метрологические и технические характеристики
представлены в таблицах 2 – 10.
16-
реальном времени, МГц
Таблица 2 – Основные метрологические и технические характеристики
Наименование характеристикиЗначение характеристики
123
режим Arb режим DDS
Разрешение цифро-аналогового
преобразователя, бит
Диапазон частот дискретизации в
от 4·10
-6
до 250от 125 до 250
1; 2; 4
±0,35
±0,05
Коэффициент интерполяции (множитель
частоты дискретизации)
Память на канал, МБ20,002
Число аналоговых каналов
- АКИП-3404 Arb-Студия 2
- АКИП-3405 Arb-Студия 4
Пределы допускаемой относительной±(5·10
-6
+2·10
-6
·N),
погрешности установки частоты где N – количество лет после выпуска из
выходного сигнала производства или подстройки
Характеристики сигнала синусоидальной формы
Диапазон частотот 2 мкГц до 125 МГцот 3,7 мГц до 110 МГц
Диапазон установки уровня сигнала
(размах), В
пик-пик
- на нагрузке 50 Омот 0 до 12
- без нагрузкиот 0 до 24
Пределы допускаемой основной
приведенной к диапазону погрешности
установки уровня выходного сигнала, %
(в нормальных условиях применения)
Пределы допускаемой дополнительной
приведенной к диапазону погрешности
установки уровня выходного сигнала, %
(в рабочих условиях применения)
Неравномерность амплитудно-частотной
характеристики (АЧХ) сигнала
относительно 1 кГц при выходном
уровне 1 В
пик-пик,
дБ
±0,3
Лист № 4 Trial
листов 8
Продолжение таблицы 2
123
Уровень гармонических
составляющих, дБн, не более
при частоте сигнала
- ≤ 1 МГц-66-66
- св. 1 МГц до 5 МГц включ.-63-63
- св. 5 до 10 МГц включ.-59-59
- св. 10 до 25 МГц включ.-53-53
- св. 25 МГц до 75 МГц включ.-38-38
- св. 75 МГц до 125 МГц включ.-28 -
- св. 75 МГц до 110 МГц включ.--31
Уровень негармонических
составляющих, дБн, не более
при частоте сигнала
- ≤ 1 МГц-71-63
- св. 1 до 5 МГц включ.-71-63
- св. 5 до 10 МГц включ.-71-63
- св. 10 до 25 МГц включ.-66-63
- св. 25 МГц до 75 МГц включ.-53-61
- св. 75 МГц до 125 МГц включ.-47 -
- св. 75 МГц до 100 МГц включ.--61
- св. 100 МГц до 110 МГц включ.--30
Коэффициент гармоник, %, не более 0,15
Значение спектральной плотности
мощности фазового шума в выходном
сигнале на частоте 20 МГц,
приведенный к полосе 1 Гц, дБн/Гц, не
более
- при отстройке на 10 кГц и 100 кГц -128
- при отстройке на 1 МГц -130
Характеристики сигнала постоянного тока
Диапазон установки напряжения
постоянного тока, В
- на нагрузке 50 Омот -6 до +6
- без нагрузки от -12 до +12
Пределы допускаемой основной
приведенной к диапазону
погрешности установки уровня±0,35
выходного сигнала, %
(в нормальных условиях применения)
Пределы допускаемой
дополнительной приведенной к
диапазону погрешности установки±0,05
уровня выходного сигнала, %
(в рабочих условиях применения)
Примечание
Здесь и далее дБн – уровень мощности в дБ относительно уровня несущей частоты
Лист № 5
Всего листов 8
Характеристики для режима Arb
Таблица 3 – Характеристики сигнала прямоугольной и импульсной форм
Наименование характеристикиЗначение характеристики
Диапазон частот, Гц от 2 мкГц до 62,5 МГц
Диапазон установки коэффициента заполнения, % от 1 до 99
Длительность фронта и среза, нс, не более
(уровень сигнала 1 В
пик-пик
, нагрузка 50 Ом)
3,5
Таблица 4 – Характеристики сигнала треугольной и пилообразной форм
Наименование характеристикиЗначение характеристики
Диапазон частот, Гц от 2 мкГц до 31,25 МГц
Диапазон установки фазы (для треугольного сигнала), ° от 0 до 360
Тип модуляции
Форма сигналов несущей и модулирующего сигнала
Таблица 5 – Характеристики амплитудной модуляции
Наименование характеристики
Источник модуляции
Диапазон тактовых частот модулирующего сигнала
Значение характеристики
амплитудная модуляция,
амплитудная манипуляция
все формы сигналов, из файла,
произвольная
внутренний
0,46 Гц до 125 МГц
Характеристики режима DDS
Форма сигнала несущей
сигнала
Таблица 6 - Характеристики фазовой и частотной модуляций
ХарактеристикаЗначение
фазовая и частотная модуляции, фазовая и
частотная манипуляция
Форма
сигналов несущей и модулирующего
все формы сигналов, из файла, произвольная
Источник модуляциивнутренний
Диапазон частот несущей (при максимальной
частоте дискретизации)
- синусоидальная формаот 3,7 мГц до 110 МГц
- прямоугольная форма от 3,7 мГц до 62,5 МГц
Треугольная или пилообразная форма от 3,7 мГц до 31,25 МГц
Тактовая частота модулирующего сигнала
(при максимальной частоте дискретизации)
от 119,2 Гц до 125 МГц
все формы сигналов, из файла, произвольная
Таблица 7 - Характеристики генератора качающейся частоты
ХарактеристикаЗначение
все формы сигналов
Форма сигналов несущей и модулирующего
сигнала
Форма сигналов качания
Диапазон частот качания
- синусоидальная форма
- прямоугольная форма
- треугольная или пилообразная форма
Время качания
от 3,7 мГц до 110 МГц
от 3,7 мГц до 62,5 МГц
от 3,7 мГц до 31,25 МГц
от 100 нс до 4,2 с
Лист № 6
Всего листов 8
Характеристики широтно-импульсной модуляции
Таблица 8 - Характеристики широтно-импульсной модуляции
ХарактеристикаЗначение
Форма сигнала несущейимпульсная
Диапазон частот несущей, Гц от 0,1 до 2·10
7
Источник модуляции внутренний
Форма сигнала модуляции
синусоидальная, треугольная, пилообразная,
шумовая, произвольная
Диапазон частот модулирующего сигнала, Гцот 1·10
-5
до 6,67·10
6
Диапазон девиации коэффициента
заполнения, %
от 0 до 100
Характеристики генератора кодовых последовательностей (опция D)
от +5 до +40
125
1
Таблица 9 – Характеристики генератора кодовых последовательностей
Наименование характеристикиЗначение характеристики
Число цифровых каналов
- АКИП-3404 Arb-Студия18
- АКИП-3405 Arb-Студия36
Частота дискретизации, МГц
(на канал, при непосредственном программировании)
Объем памяти для генерации, МБ
(на канал, при непосредственном программировании)
Диапазон установки уровня выходного сигнала, Вот 1,2 до 3,6
Значение
335×48×190
1,8
12 В,
2,5 А
от 90 до 110,
от 216 до 264
35
от +18 до +28
80
Таблица 10 – Общие характеристики
Характеристика
Габаритные размеры (ширина
´
высота
´
глубина), мм
Масса, кг, не более
Характеристикипитания(отадаптерапитания
постоянного тока)
Рабочее напряжение питающей сети 50/60 Гц для
адаптера постоянного тока, В
Потребляемая мощность, Вт, не более
Нормальные условия применения:
– температура окружающего воздуха,
°
С
– относительная влажность воздуха, %, не более
Рабочие условия применения:
– температура окружающего воздуха,
°
С
– относительная влажность воздуха (при температуре
менее 30 °С), %, не более
80
Знак утверждения типа
наносится на переднюю панель генераторов методом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
приведена в таблице 11.
Лист № 7
Всего листов 8
Кабель для цифровых каналов
Таблица 11 – Комплектность средства измерений
Примечание
Наименование и обозначение
Генератор
Адаптер для сети переменного тока
Диск с ПО
Кабель USB
Количество, шт.
1
1
1
1
по количеству
портов
только для моделей с
опцией D
Руководство по эксплуатации
1
Методика поверки ПР-37-2018МП
1
Поверка
осуществляется по документу ПР-37-2018МП «Генераторы сигналов специальной формы
АКИП-3404 Arb-Студия, АКИП-3405 Arb-Студия. Методика поверки», утвержденному
АО «ПриСТ» 19 октября 2018 г.
Основные средства поверки:
– частотомер универсальный CNT-90 (регистрационный номер в Федеральном
информационном фонде (регистрационный номер) 41567-09);
– вольтметр универсальный В7-78/1 (регистрационный номер 69742-17);
– измеритель нелинейных искажений С6-12 (регистрационный номер 10737-86);
–осциллографцифровойзапоминающийHDO6104AR(регистрационныйномер
66613-17);
– ваттметр поглощаемой мощности NRP-Z56 (регистрационный номер 43642-10);
– анализатор сигналов N9030A (регистрационный номер 51073-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов специальной формы АКИП-3404 Arb-Студия, АКИП-3405 Arb-Студия
Государственная поверочная схема для средств измерений времени и частоты,
утвержденная Приказом Росстандарта от 31 июля 2018 г. № 1621
ГОСТ 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 10
-2
до 2·10
9
Гц
Техническая документация изготовителя «Active Technologies SRL»
Изготовитель
«Active Technologies SRL», Италия
Адрес: Via Bela Bartok, 29/B, 44124 Ferrara, Italy
Телефон: +39 0532 1772145
Факс: +39 0532 1911524
Web-сайт:
Лист № 8
Всего листов 8
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 119071, город Москва, проезд Донской 2-й, дом 10, строение 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт:
E-mail:
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт:
E-mail:
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
