Номер госреестра:
73896-19
Наименование СИ:
Делитель напряжения импульсный
Обозначение типа:
ДН-2МВ
Производитель:
ООО "НПП "ВЭЛИТ", г.Истра
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72716
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Делитель напряжения импульсный ДН-2МВ
Назначение средства измерений
Делитель напряжения импульсный ДН-2МВ (далее по тексту делитель) предназначен
дляиспользованиявкачествемасштабногопреобразователявысокихнапряжений
стандартизованных грозовых и коммутационных импульсов до уровня, пригодного для
измерений с помощью стандартных приборов.
Описание средства измерений
Принцип действия делителя основан на методе емкостного деления.
Делитель состоит из следующих элементов: основание, плечо высокого напряжения с
низковольтным выводом, плечо низкого напряжения, электростатические экраны и растяжки.
Конструктивно плечо высокого напряжения делителя выполнено в виде колонны,
состоящей из трех элементов в армированных полимерных покрышках, установленных друг на
друга и соединенных между собой. Нижний элемент имеет низковольтный вывод. Диэлектрик
конденсаторов делителя - плёночный, пропитан трансформаторным маслом. В качестве
дополнительных элементов для устойчивости верхнего плеча делителя, используются растяжки
изполимерныхлинейныхстержневыхизоляторовсзащитнойоболочкойиз
кремнийорганической резины, идущие от промежуточных электростатических экранов к
основанию.
Делительпредназначендляиспользованиявиспытательныхвысоковольтных
лабораториях электротехнического и энергетического профиля.
Общийвидсредстваизмеренийиобозначениеместпломбировкиот
несанкционированного доступа и приведен на рисунке 1.

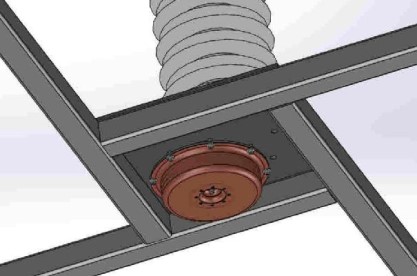

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от
несанкционированного доступа
Место
пломбировки
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значения
от 100 до 1800
от 100 до 2000
40000
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон преобразований высокого напряжения стандартизованных
коммутационных импульсов, кВ
Диапазонпреобразованийвходноговысокогонапряжения
стандартизованных грозовых импульсов, кВ
Номинальное значение коэффициента масштабного преобразования
Пределыдопускаемойотносительнойосновнойпогрешности
коэффициента масштабного преобразования, %
±
3,0
Значение
7500
3000
3000
700
Таблица 2 - Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более
- высота
- ширина
- длинна
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от +15 до +25
до 80 при +20
о
С
от 84 до 106
8
7000
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Обозначение
Количество
1 шт.
Таблица 3 - Комплектность средства измерений
Наименование
Делитель напряжения импульсный ДН-2МВ,
заводской № 1
Руководство по эксплуатации
Паспорт
Методика поверки
РВСТ.014.00.00.00.00 РЭ
РВСТ.014.00.00.00.00 ПС
МП 206.1-205-2018
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 206.1-205-2018 «Делитель напряжения импульсный
ДН-2МВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.11.2018 г.
Основные средства поверки:
ИзмерительнаясистемаИС-500(регистрационныйномервФедеральном
информационном фонде 3.1.ZZM.0233.2013);
ДелительнапряженияДН-100э(регистрационныйномервФедеральном
информационном фонде 54883-13);
Мультиметрцифровой34450A(регистрационныйномервФедеральном
информационном фонде 55261-13).
Лист № 3
Всего листов 3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к делителю напряжения
импульсному ДН-2МВ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 8.817-2013 Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений электрического напряжения
стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«ВЭЛИТ» (ООО «НПП «ВЭЛИТ»)
ИНН 5017058047
Адрес: 143500, Московская область, г. Истра, ул. Заводская, д. 5.
Телефон: +7 (495) 994-63-73
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
