Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ, ГРСИ 73879-19
Номер госреестра:
73879-19
Наименование СИ:
Расходомеры-счетчики электромагнитные
Обозначение типа:
ЭЛЕМЕР-РЭМ
Производитель:
ООО "ЭЛЕМЕР-Р", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72698
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ»
Назначение средства измерений
Расходомеры-счетчикиэлектромагнитные«ЭЛЕМЕР-РЭМ»предназначеныдля
измерений объемного расхода и объема электропроводящих жидкостей.
Описание средства измерений
Принципдействиярасходомеров-счетчиковэлектромагнитных«ЭЛЕМЕР-РЭМ»
основан на явлении электромагнитной индукции: в электропроводящей жидкости, движущейся
в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока
жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.
Всоставрасходомеров-счетчиковэлектромагнитных«ЭЛЕМЕР-РЭМ»входят:
первичный преобразователь расхода, устанавливаемый в трубопровод с рабочей жидкостью,
блок преобразования расхода и блоки коммутации (при раздельном исполнении).
Первичный преобразователь расхода представляет собой участок трубопровода,
изготовленныйизнемагнитногоматериала,покрытоговнутринеэлектропроводящим
материалом(футеровкой),и помещенный всистему электромагнитов.Система
электромагнитов создает магнитное поле в потоке жидкости. На внутренней поверхности
первичного преобразователя расхода расположены контактирующие с протекающей жидкостью
электроды, с которых снимается наводимая электродвижущая сила.
Блок преобразования расхода принимает и обрабатывает сигнал от первичного
преобразователя расхода, вычисляет объемный расход, объем жидкости и преобразует их в
унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-
протокола, или в цифровой сигнал интерфейса RS-485 c протоколом обмена ModBus, или в
сигналы интерфейса Foundation fieldbus, или частотный, или импульсный, или в релейный
сигнал. Блок преобразования расхода может быть укомплектован индикатором и клавиатурой.
Токовый и частотный выходные сигналы расходомеров-счетчиков электромагнитных
«ЭЛЕМЕР-РЭМ» используются для передачи объемного расхода жидкости, импульсный
выходной сигнал – объема жидкости.
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» измеряют объемный расход
и объем жидкости в прямом и обратном направлениях потока жидкости.
Расходомеры-счетчикиэлектромагнитные«ЭЛЕМЕР-РЭМ» имеютдваварианта
конструктивного исполнения: компактное, когда первичный преобразователь расхода совмещен
с блоком преобразования расхода в единую конструкцию и раздельное, когда блок
преобразования расхода размещается отдельно от первичного преобразователя расхода и
монтируется удаленно (на стойку или на стену). При раздельном исполнении блок
преобразования расхода и первичный преобразователь расхода соединяются кабелем через
блоки коммутации.
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» выпускаются в различных
исполнениях, которые отличаются:
-
областью применения;
-
материалом футеровки и электродов;
-
типом присоединения к трубопроводу (фланцевый, «сэндвич», резьбовой, кламп);
-
вариантамиблокапреобразованиярасхода(исполненияБПР-02,БПР-03и
БПР-04, отличающихся внешним видом, вариантами выходных сигналов, питанием,
возможностью индикации);
-
метрологическими характеристиками (индексы исполнения A02, B05, C1, D2 и A05).
Лист № 2
Всего листов 9
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» в зависимости от области
применения имеют исполнения:
-
общепромышленное;
-
взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехd);
-
взрывобезопасное с видом взрывозащиты «защита вида «n» (Exn);
-
повышенной надежности (А);
-
взрывобезопасное повышенной надежности (AЕхd, AExn).
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» могут конфигурироваться
посредством HART-коммуникатора или внешнего компьютера, а также непосредственно в
блоке преобразования расхода с использованием меню.
Общий вид расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» представлен на
рисунках 1–3.
а)б)в)
г)д)
Рисунок 1 – Общий вид расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»:
а) раздельное исполнение без индикации;
б) раздельное исполнение с индикацией;
в) раздельное исполнение с индикацией;
г) компактное исполнение без индикации;
д) компактное исполнение с индикацией.
Примечание – На примере комплектации первичного преобразователя расхода
фланцевого исполнения с блоком преобразования расхода исполнения БПР-03 (позиции а),
б), г), д)), БПР-04 (позиция в))
Лист № 3
Всего листов 9
а)
б)
д)
в)г)
е)
Рисунок 2 – Общий вид блоков преобразования расхода (БПР) и блока коммутации
расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ»:
а) исполнение БПР-02 с индикацией;
б) исполнение БПР-02 без индикации;
в) исполнение БПР-03 с индикацией;
г) исполнение БПР-03 без индикации;
д) исполнение БПР-04 с индикацией;
е) блок коммутации.
Рисунок 3 – Общий вид первичных преобразователей расхода расходомеров-счетчиков
электромагнитных «ЭЛЕМЕР-РЭМ»
Лист № 4
Всего листов 9
Защита от несанкционированного доступа расходомеров-счетчиков электромагнитных
«ЭЛЕМЕР-РЭМ» осуществляется пломбировкой корпуса блоков преобразования расхода (БПР) и
блоков коммутации (при наличии) с помощью металлических пломб, навешиваемых на проволоку,
проведенную через специальные пломбировочные отверстия, и наклейки, которые разрушаются при
попытке вскрытия. Схема и места пломбировки от несанкционированного доступа расходомеров-
счетчиковэлектромагнитных «ЭЛЕМЕР-РЭМ» представленынарисунке 4.
а)б)
в)г)

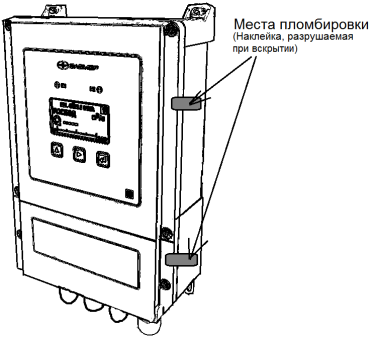

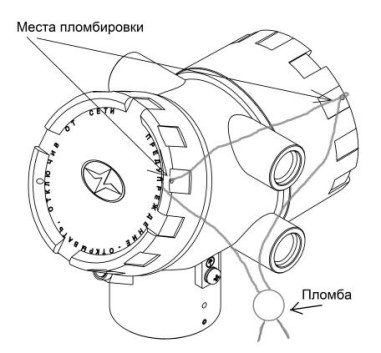

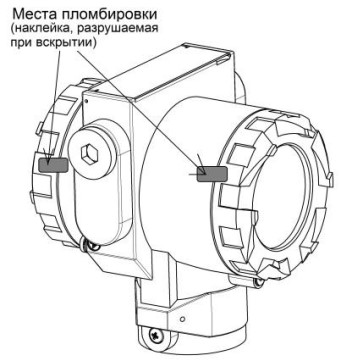

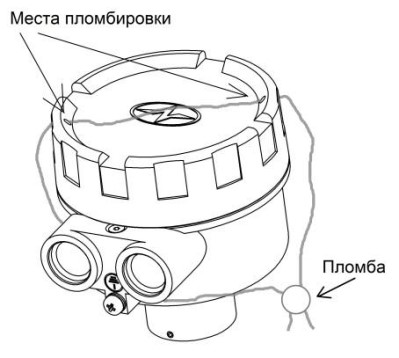

Рисунок 4 – Схема пломбировки от несанкционированного доступа, обозначение мест
пломбировки от несанкционированного доступа расходомеров-счетчиков
электромагнитных «ЭЛЕМЕР-РЭМ»:
а) блок преобразования расхода (БПР) исполнения БПР-02;
б) блок преобразования расхода (БПР) исполнения БПР-03;
в) блок коммутации;
г) блок преобразования расхода (БПР) исполнения БПР-04.
Программное обеспечение
Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» имеют внутреннее и
внешнее программное обеспечение.
Внутреннее программное обеспечение состоит из встроенной в микропроцессорный
модуль расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» метрологически значимой
частипрограммногообеспечения.Внутреннеепрограммноеобеспечениеявляется
фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего программного обеспечения «высокий» в соответствии с
Р 50.2.077–2014.
Лист № 5
Всего листов 9
Внешнее программное обеспечение служит для конфигурирования расходомеров-
счетчиков электромагнитных «ЭЛЕМЕР-РЭМ», подстройки, получения значений измеряемых
величин, получения диагностической информации о функционировании расходомеров-
счетчиков электромагнитных «ЭЛЕМЕР-РЭМ» и не оказывает влияния на метрологические
характеристики расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».
по Foundation
BPR03FF_v13.hex
Номерверси
не ниже 10не ниже 6
–
Таблица 1 – Идентификационные данные внутреннего программного обеспечения
Идентификационные
Значение
данные (признаки)по ModBusпо HART
fieldbus
Идентификационное BPR03MB_ver17.hex BPR02_ver12.hex
наименованиеBPR04MB_ver10.hexBPR03H_ver06.hex
(идентификационный
и
не ниже 17 не ниже 12
не ниже 13
номер)
Цифровой
идентификатор
Примечание – Номер версии (идентификационный номер) указывается в паспорте
расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».
Таблица 2 – Идентификационные данные внешнего программного обеспечения
Идентификационные
Значение
данные (признаки)по ModBusпо HARTпо Foundation fieldbus
MODBUS_config.exe
–
ИдентификационноеSetupHARTmanager_ Setup_fieldbusconfigver
наименование v4.2.4.exe5.0.exe
Номерверсии
(идентификационныйне ниже 2.01.0008не ниже 4.2.4не ниже 5.0
номер)
Цифровой
идентификатор
Примечание – Номер версии (идентификационный номер) указывается в паспорте
расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ».
Метрологические и технические характеристики
±0,2
±0,5
±1,0
±2,0
Значение
см. таблицу 5
Таблица 3 – Метрологические характеристики
Наименование характеристики
Диапазон измерений объемного расхода жидкости, м
3
/ч
Пределы допускаемой относительной погрешности измерений
объемного расхода и объема жидкости, %:
а) индекс исполнения А02: в диапазоне расходов от Q
п
до Q
наиб
б) индекс исполнения B05: в диапазоне расходов от Q
наим
до Q
наиб
в) индекс исполнения C1: в диапазоне расходов от Q
наим
до Q
наиб
г) индекс исполнения D2: в диапазоне расходов от Q
наим
до Q
наиб
д) индекс исполнения А05:
-
в диапазоне расходов от Q
п
(включительно) до Q
наиб
-
в диапазоне расходов от Q
наим
до Q
п
±0,2
±0,5
Лист № 6
Всего листов 9
±0,05
Значение
Продолжение таблицы 3
Наименование характеристики
Пределы допускаемой приведенной погрешности к диапазону
выходного сигнала при преобразовании объемного расхода
жидкости в аналоговый сигнал силы постоянного тока от 4 до
20 мА
1)
, %
1)
Еслиобъемныйрасходвыводитсясрасходомеров-счетчиков
электромагнитных «ЭЛЕМЕР-РЭМ» в виде аналогового сигнала силы постоянного тока
от 4 до 20 мА, при расчете пределов погрешности измерений необходимо учитывать
составляющую, вызванную погрешностью преобразования цифрового сигнала в
аналоговый сигнал силы постоянного тока от 4 до 20 мА расходомеров-счетчиков
электромагнитных «ЭЛЕМЕР-РЭМ».
Примечание – Приняты следующие сокращения:
Q
наим
– наименьший расход, м
3
/ч;
Q
п
– переходный расход, м
3
/ч;
Q
наиб
– наибольший расход, м
3
/ч.
от -60 до +70
Таблица 4 – Основные технические характеристики
Наименование характеристики
Номинальный диаметр
Измеряемая среда
Значение
от DN 15 до DN 400
жидкость с удельной
электрической проводимостью не
менее 2·10
-4
См/м
Температура измеряемой среды, °С
Давление измеряемой среды, МПа, не более
Выходные сигналы
от -40 до +180
1,6; 2,5; 4; 25
частотный, импульсный,
релейный, токовый от 4 до 20 мА,
цифровой (HART, ModBus,
Foundation Fieldbus)
Параметры электрического питания
1)
:
-
напряжение постоянного тока, В
от 18 до 42;
от 150 до 249
от 130 до 249
50±1
10
-
напряжение переменного тока, В
-
частота переменного тока, Гц
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более:
-
длина
-
ширина
-
высота
Масса, кг, не более
680
650
720
180
Условия эксплуатации:
-
температура окружающей среды, °С
-
относительнаявлажностьпритемпературе
плюс 35 °С, %, не более
-
атмосферное давление, кПа
98
от 84,0 до 106,7
Лист № 7
Всего листов 9
15
150000
Значение
Продолжение таблицы 4
Наименование характеристики
Степень защиты от воздействия окружающей среды:
-
для первичного преобразователя расхода
-
для блока преобразования расхода
Маркировка взрывозащиты
1)
IP67, IP68
2)
IP67
1Ех d IIC T6…T3 Gb X
Ех tb IIIC T85 °C…T200 °C Db X
2Ех nA IIC T6…T3 Gc X
Ех tc IIIC T85 °C…T 200 °C Dc X
30
Средний срок службы, лет:
-
для исполнений «ЭЛЕМЕР-РЭМ», «ЭЛЕМЕР-РЭМ-
Ехd», «ЭЛЕМЕР-РЭМ-Exn»
-
для исполнений «ЭЛЕМЕР-РЭМ-A», «ЭЛЕМЕР-
РЭМ-AЕх», «ЭЛЕМЕР-РЭМ-AExn»
Средняя наработка на отказ, ч:
-
для исполнений «ЭЛЕМЕР-РЭМ», «ЭЛЕМЕР-РЭМ-
Ехd», «ЭЛЕМЕР-РЭМ-Exn»
-
для исполнений «ЭЛЕМЕР-РЭМ-A», «ЭЛЕМЕР-
РЭМ-AЕх», «ЭЛЕМЕР-РЭМ-AExn»
270000
1)
В зависимости от исполнения.
2)
Опциональнодляпервичногопреобразователярасходараздельного
конструктивного исполнения.
Таблица 5 – Номинальные диаметры, диапазоны измерений объемного расхода жидкости
НоминальныйНаименьшийПереходныйНаибольший
диаметр расход, м
3
/ч расход, м
3
/ч расход, м
3
/ч
DN 15 0,033 0,065 6,5
DN 20 0,06 0,12 12
DN 25 0,09 0,18 18
DN 32 0,15 0,30 30
DN 40 0,23 0,45 46
DN 50 0,36 0,72 72
DN 65 0,60 1,20 120
DN 80 0,90 1,80 182
DN 100 1,40 2,80 284
DN 125 2,15 4,30 443
DN 150 3,25 6,50 650
DN 200 5,75 11,50 1150
DN 250 9,00 18,00 1800
DN 300 12,60 25,20 2547
DN 400 22,50 45,00 4528
Лист № 8
Всего листов 9
Знак утверждения типа
наноситсяспособомлазернойгравировкинатабличку,прикрепленнуюккорпусу
расходомеров-счетчиков электромагнитных «ЭЛЕМЕР-РЭМ», а также в левом верхнем углу на
титульных листах руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
–
1 шт.
–
1 компл.
Обозначение
«ЭЛЕМЕР-РЭМ»
Количество
1 шт.
Таблица 6 – Комплектность средств измерений
Наименование
Расходомер-счетчик электромагнитный
Программное обеспечение на CD-диске или флеш-
носителе
Комплект монтажных частей (в соответствии с
заказом)
Руководство по эксплуатации
Паспорт
Методика поверки
ЛРФС.407112.001__РЭ
ЛРФС.407112.001__ПС
МП 0878-1-2018
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 0878-1-2018 «Инструкция. Государственная система
обеспечения единства измерений. Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ».
Методика поверки», утвержденному ФГУП «ВНИИР» 28 ноября 2018 г.
Основные средства поверки:
-
рабочий эталон единицы объема жидкости в потоке и объемного расхода жидкости 1-го
или 2-го разряда в соответствии с частью 1 (Приложение А) Приказа Росстандарта от 7 февраля
2018 г. № 256, соотношение пределов относительной погрешности эталона и поверяемого
расходомера-счетчика электромагнитного «ЭЛЕМЕР-РЭМ» должно быть не более 1:3;
-
калибратор многофункциональный и коммуникатор BEAMEX MC6 (регистрационный
номер 52489-13), диапазон измерений силы постоянного тока от минус 25 до 25 мА, пределы
допускаемой основной погрешности измерений ±(0,01 % показания + 1 мкА).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт расходомеров-счетчиков
электромагнитных «ЭЛЕМЕР-РЭМ».
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-
счетчикам электромагнитным «ЭЛЕМЕР-РЭМ»
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.52-002-15824043-2017 Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-
РЭМ». Технические условия
Лист № 9
Всего листов 9
Изготовитель
Общество с ограниченной ответственностью «ЭЛЕМЕР-Р» (ООО «ЭЛЕМЕР-Р»)
ИНН 7735163188
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 2, помещение 29
Телефон: (495) 987-12-38, факс: (499) 735-02-59
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон:(843) 272-70-62, факс: (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 57544-14 | Счетчики газа | ГСН-G2,5ТК; ГСН-G4ТК | ООО "ГазСтройНефть", г.Москва | 10 лет | Перейти |
| 22852-07 | Счетчики горячей и холодной воды крыльчатые одноструйные сухоходные | S | ООО "Эльстер Метроника", г.Москва | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 48842-12 | Счетчики электрической энергии | ME | Фирма "ISKRAEMECO" (Iskraemeco d.d.), Словения | 16 лет | Перейти |
| 58329-14 | Счетчики крыльчатые холодной воды, холодной и горячей воды | ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ (хол. воды), ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ (хол. и гор. воды) | ООО "ПО "Спецтехприбор", г.Москва | 4 года - для гор.воды; 6 лет - хол. с 2016 г. - все 6 лет | Перейти |
| 15514-96 | Счетчики горячей воды многоструйные крыльчатые | Rubikon MTW | Фирма "Rubikon Apskaita", Литва, г.Вильнюс | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
