Резервуар стальной горизонтальный цилиндрический РГС-12,5, ГРСИ 73836-19
Номер госреестра:
73836-19
Наименование СИ:
Резервуар стальной горизонтальный цилиндрический
Обозначение типа:
РГС-12,5
Производитель:
ООО "Инвэнт-Технострой", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 38
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72654
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной горизонтальный цилиндрический РГС-12,5
Назначение средства измерений
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - резервуар) пред-
назначен для измерений объема, а также приема, аккумулирования дождевых и талых вод, хра-
нения светлых и темных нефтепродуктов, нефти, масел, конденсата (в том числе в смеси
с водой), промывочной жидкости (растворы моющих средств), а также для аварийного сброса
нефти и нефтепродуктов на предприятиях нефтеперерабатывающей, нефтехимической,
нефтяной и газовой отраслей промышленности.
Описание средства измерений
Принцип действия резервуара основан на заполнении его нефтепродуктом до
определенного уровня, соответствующего объему нефтепродукта согласно градуировочной
таблице резервуара.
Резервуар представляет собой горизонтальный цилиндрический металлический корпус с
коническими днищами, с расположенными сверху горловинами для установки технологического
оборудования, осмотра и ремонта. Конструкция резервуара предусматривает только подземную
установку. Резервуар оснащается кольцами жесткости с условием возможности беспрепятст-
венного и безопасного прохождения обслуживающего персонала внутри резервуара. Резервуар
комплектуется хомутами для крепления к фундаменту. Хомуты и крепления должны обеспечивать
неподвижное состояние резервуара на весь период его эксплуатации. На внутреннюю поверхность
резервуара нанесено антикоррозийное покрытие. Резервуар снабжен электронасосным агрегатом
для откачки хранимой среды.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 зав. № 38 установлен
на территории ПСП «Тихорецк» АО «Транснефть-Приволга», по адресу: 352104, Российская
Федерация, Краснодарский край, пос. Парковый, Промзона.
Общий вид места установки резервуара стального горизонтального цилиндрического
представлен на рисунке 1. Эскиз резервуара стального горизонтального цилиндрического
представлен на рисунке 2.

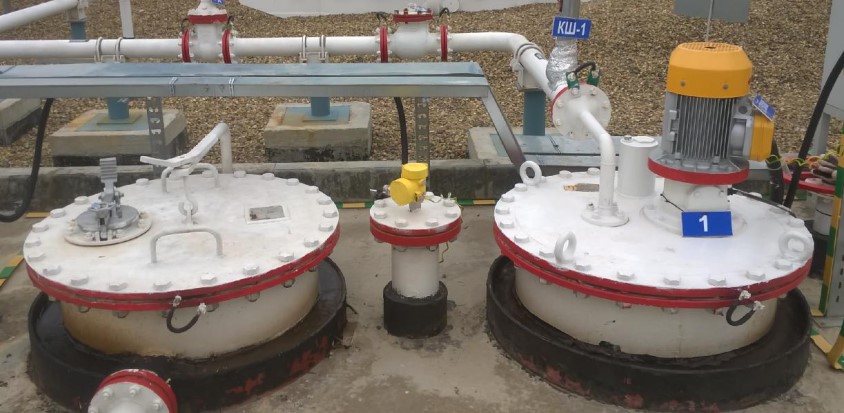

Рисунок 1 - Общий вид места установки резервуара стального горизонтального
цилиндрического РГС-12,5 зав. № 38
Лист № 2
Всего листов 4
Рисунок 2 - Эскиз резервуара стального горизонтального цилиндрического
РГС-12,5 зав. № 38
Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5
не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,25
Значение
12,5
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости, %
Значение
4300
2000
Таблица 2 - Основные технические характеристики
Наименование характеристики
Длина, мм
Внутренний диаметр, мм
Условия эксплуатации:
- температура рабочей среды, °С
Расчетное давление, МПа, не более
Срок службы, лет, не менее
от -5 до +40
0,07
30
Знак утверждения типа
наносится на титульный лист паспорта методом печати.
Лист № 3
Всего листов 4
Комплектность средства измерений
1 шт.
Количество
Таблица 3 - Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный цилинд-
рический
Паспорт
Градуировочная таблица
Обозначение
РГС-12,5
зав. № 38
--
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- расходомер жидкости турбинный PTF040 (регистрационный номер 11735-06), предел
допускаемой относительной погрешности измерений объема и объемного расхода жидкости
±0,15 %;
- уровнемер «Струна-М» (регистрационный номер 15669-02), предел допускаемой
приведенной погрешности измерений уровня ±1 мм;
- рулетка измерительная металлическая 2-го класса точности Р20У2Г (регистрационный
номер 55464-13), класс точности 2;
- рулетка измерительная металлическая типа Р30У2К (регистрационный номер 51171-12),
класс точности 2;
- измеритель влажности и температуры ИВТМ-7 (регистрационный номер 15500-12),
предел допускаемой абсолютной погрешности измерения температуры ±0,2 ºС.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу
резервуара.
Сведения о методиках (методах) измерений
ГОСТ 8.595 - 2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам
выполнения измерений».
Нормативные и технические документы, устанавливающие требования к резервуару
стальному горизонтальному цилиндрическому РГС-12,5
Приказ Федерального агентства по техническому регулированию и метрологии
от 07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических
измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки»
ТУ 3615-008-47206430-11 «Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Инвэнт-Технострой» (ООО «ИТС»)
ИНН 8602239601
Адрес: 125047, г. Москва, ул. Брестская 2-я, д. 8
Лист № 4
Всего листов 4
Заявитель
Акционерное общество «Транснефть-Приволга» (АО «Транснефть-Приволга»)
ИНН 6317024749
Адрес: 443020, г. Самара, ул. Ленинская, д. 100
Тел./факс: +7(846) 310-83-11 / +7(846) 999-84-46
E-mail: volga.nransneft.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 12, офис 33
Тел./факс: +7(843) 513-30-75
E-mail:
Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312275 от 07.09.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
