Виброметры портативные SKF Quick Collect Sensor, ГРСИ 73822-19
Номер госреестра:
73822-19
Наименование СИ:
Виброметры портативные
Обозначение типа:
SKF Quick Collect Sensor
Производитель:
Фирма "SKF (U.K.) Limited", Великобритания
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72640
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброметры портативные SKF Quick Collect Sensor
Назначение средства измерений
Виброметры портативные SKF Quick Collect Sensor (далее - виброметры) предназначе-
ны для измерения характеристики вибрации (виброскорости) и бесконтактного измерения тем-
пературы поверхностей твердых тел.
Описание средства измерений
Принцип действия виброметров основан на осуществлении непрерывного приема, уси-
лении и преобразовании в электрический сигнал колебаний, амплитуда и частота которых про-
порциональна внешнему воздействию (виброскорости), и дальнейшей их передачи на регистри-
рующее устройство (планшет или телефон) по сети Bluetooth. Виброметр устанавливается на
поверхность исследуемого объекта при помощи магнитного держателя. Преобразование вибра-
ции в электрический сигнал происходит с помощью встроенного преобразователя виброскоро-
сти (велосиметра).
Принцип измерения температуры основан на преобразовании потока инфракрасного из-
лучения исследуемого объекта в электрический сигнал, пропорциональный температуре.
Общий вид виброметров представлен на рисунках 1 и 2.

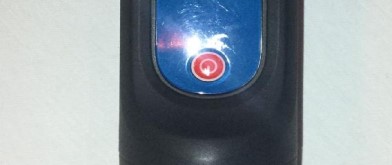

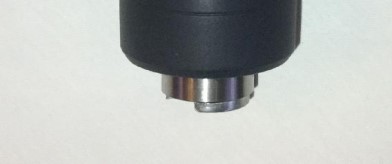

Рисунок 1 – Общий вид виброметров (вид спереди)
Лист № 2
Всего листов 4

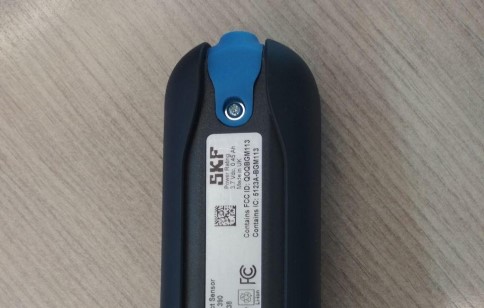

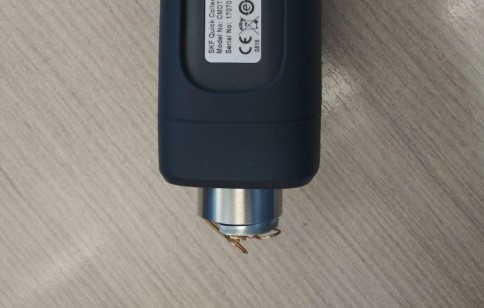

Рисунок 2 – Общий вид виброметров (вид сзади)
Программное обеспечение
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не
имеет возможности изменять команды программы, обеспечивающие управление работой виб-
рометра и процессом измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа.
Проверка защиты программного обеспечения».
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Тип устройства iOS
Идентификационное наименование ПО
SKF QuickDataCollect
Collectby SKF
Android
SKF Quick DataCollect
Collect by SKF
не ниже 1.0
не ниже
3.0.0
Номер версии (идентификационный но-не нижене ниже
мер) ПО 1.0.2 3.0.0
Цифровой идентификатор ПО - -
--
Метрологические и технические характеристики
Таблица 2 – Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений виброскорости (СКЗ), мм/с
Диапазон рабочих частот при измерении виброскорости, Гц
Значение
от 0,5 до 55
от 10 до 1000
Лист № 3
Всего листов 4
±4,0
Наименование характеристики
Значение
±3
±5
Пределы допускаемой относительной погрешности изме-
рения виброскорости в диапазонах рабочих частот и рабо-
чих температур:
от 10 до 20 Гц включ. и св. 500 до 1000 Гц, дБ
св. 20 до 500 Гц включ., %
Диапазон измерений температуры, ºС
от -20 до +60
Пределы допускаемой абсолютной погрешности измерений
температуры, ºС
Показатель визирования
1:8
Рабочие условия эксплуатации:
диапазон температур окружающей среды,ºС
Напряжение питания постоянного тока, В
Габаритные размеры (длина ×ширина × высота), мм
от -20 до +60
12
45×45×135
Масса, кг
0,2
Знак утверждения типа
наносится на руководство по эксплуатации методом печати или наклейки.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Виброметр портативный SKF Quick Collect Sensor
Руководство по эксплуатации
Методика поверкиМП № 204/3–12–2018
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП № 204/3–12–2018 «Виброметры портативные SKF Quick
Collect Sensor . Методика поверки», утвержденному ФГУП «ВНИИМС» 15.05.2018 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по
ГОСТ Р 8.800-2012.
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели
абсолютно черного тела эталонные с диапазоном воспроизводимых температур от минус 20 до
плюс 60
°
С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к виброметрам
портативным SKF Quick Collect Sensor
ГОСТ Р 8.800-2012 Государственная поверочная схема для средств измерений вибропе-
ремещения, виброскорости и виброускорения в диапазоне частот от 1·10
-1
до 2·10
4
Гц
ГОСТ 28243-96 Пирометры. Общие технические требования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы
Техническая документация изготовителя SKF (U.K.) Limited
Лист № 4
Всего листов 4
Изготовитель
SKF (U.K.) Limited, Соединенное Королевство Великобритании и Северной Ирландии
Адрес: 2 Michaelson Square, Kirkton Campus, Livingston EH54 7DP, United Kingdom of
Great Britain and Northern Ireland
Тел.: +46 31 337 6500
Факс: +7 (495) 690-87-34
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «СКФ» (ООО «СКФ»)
ИНН 7703444041
Адрес:123112, г. Москва, Пресненская набережная, д. 10, этаж 52
Тел.:+ 7 (495) 510-18-20
Факс: +7 (495) 690-87-34
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
