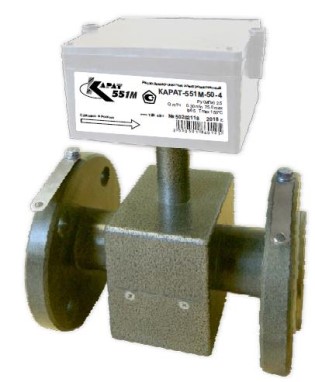

Расходомеры-счетчики электромагнитные КАРАТ-551М, ГРСИ 73759-19
Номер госреестра:
73759-19
Наименование СИ:
Расходомеры-счетчики электромагнитные
Обозначение типа:
КАРАТ-551М
Производитель:
ООО НПП "Уралтехнология", г.Екатеринбург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.01.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72575
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры – счётчики электромагнитные КАРАТ-551М
Назначение средства измерений
Расходомеры-счетчики электромагнитные КАРАТ-551М (в далее - расходомеры) пред-
назначены для измерений объема и объемного расхода холодной или горячей воды, а также
других электропроводящих жидкостей и преобразования этих величин для технологического и
коммерческого учета, как в составе измерительных систем, так и автономно.
Описание средства измерений
Принцип действия расходомеров основан на электромагнитном методе измерения, при
котором в потоке жидкости, протекающей через наведённое системой электромагнитов маг-
нитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Эта
ЭДС воспринимается электродами и преобразуется в значение объёма и объёмного расхода.
Расходомеры состоят из первичного преобразователя, устанавливаемого в трубопровод с
жидкостью, и электронного блока, служащего для преобразования сигнала с первичного преоб-
разователя, отображения и хранения данных.
Первичный преобразователь представляет собой отрезок трубопровода из немагнитной
стали, футерованный защитным материалом. Первичный преобразователь закрыт кожухом,
предохраняющим элементы магнитной системы расходомера от внешних воздействий.
Электронный блок состоит из корпуса (с возможностью крепления на стену или на пер-
вичный преобразователь), на нижней или боковых поверхностях которого расположены соеди-
нители для подключения к первичному преобразователю и устройству передачи или обработки
информации. Результат измерений, посредством микропроцессора преобразуется в электриче-
ские сигналы в зависимости от используемого выхода:
-в пропорциональное прошедшему объему жидкости количество импульсов на им-
пульсном выходе с нормированной ценой;
- в пропорциональную расходу жидкости частотную импульсную последовательность на
частотном выходе;
- в пропорциональный расходу жидкости унифицированный сигнал постоянного тока
(по заказу).
Расходомеры могут выполнять измерения параметров прямого и реверсивного потоков.
Расходомеры имеют варианты встроенной индикации (по заказу), и могут комплекто-
ваться выносным блоком индикации, отображающем на дисплее измеренные параметры: объем
(м
3
); объемный расход (м
3
/ч); время работы; нештатные ситуации.
Для связи с внешними устройствами расходомеры имеют встроенный интерфейсRS-
232, а также могут комплектоваться (по заказу) интерфейсом RS-485.
Общий вид расходомеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 5
Рисунок 1 – Общий вид расходомеров-счетчиков электромагнитных КАРАТ-551М
Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Программное обеспечение
Идентификационные данные программного обеспечения расходомеров-счётчиков элек-
тромагнитных КАРАТ-551М указаны в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Значение
Идентификационные данные
(признаки)
Наименование ПО
КАРАТ-551МКАРАТ-551М-Р
k551m-imp_fred.bin
2.6
k551m-imp_reverse.bin
3.6
Идентификационное наименование ПО
Номер версии (идентификационный
номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового иден-
тификатора ПО
0xB471
CRC16
0xDC68
CRC16
Места для пломбирования
энергоснабжающей организации
Место нанесения
пломбы изготовителя
Место нанесения
знака поверки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
80 100 150
180 300 570
90 150 285
1,8 3 5,7
1,25 2 3,8
0,72 1,2 2,28
Диаметр условного прохода, Ду, мм202532405065
Максимальный расход q
max
, м
3
/ч1018304575 120
Номинальный расход q
nom
, м
3
/ч 5 915 22,5 37,5 60
Переходный расход q
t1
, м
3
/ч 0,1 0,18 0,3 0,45 0,75 1,2
Переходный расход q
t2
, м
3
/ч 0,0670,125 0,2 0,27 0,5 0,83
Минимальный расход q
min
, м
3
/ч 0,04 0,072 0,12 0,18 0,3 0,48
Пределы допускаемой относительной погреш-
ности при измерении объема по импульсному
выходу, расхода по частотному выходу, расхо-
да и объема по индикации и цифровому выхо-
ду, %, в диапазонах расхода:
– от q
t1
включ. до q
max
включ.±1
– от q
t2
включ. до q
t1
исключ.±2
– от q
min
включ. до q
t2
исключ.±3
Пределы допускаемой относительной погреш-
ности при измерении расхода по токовому вы-
ходу, %, в диапазонах расхода:
– от 0,3·q
max
включ. до q
max
включ.±1
– от q
min
включ. до 0,3·q
max
исключ.±0,025(q
max
/ q
изм
*
)
* q
изм
– расход измеренный расходомером, м
3
/ч
4
200
от 5 до 150
2,5
Значение
от 11,5 до 15
0,65
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение постоянного тока, В
- потребляемый ток, мА, не более
Потребляемая электрическая мощность, Вт,
не более
Диапазон частоты на выходе, Гц
Диапазоны тока на выходе, мА
от 2 до 1000
от 0 до 5 (от 4 до 20)
2025324050
6580100 150
Диаметр условного прохода, Ду, мм
Габаритные размеры, мм, не более:
– длина
– ширина
– высота
Масса, кг, не более
155 155 160 200 205
105 115 135 145 160
230 245 258 267 280
3,9 4,1 5,4 6,7 8,2
210 240 250 320
180 195 230 300
300 320 345 400
10 13 17,7 33,2
Параметры измеряемой среды:
– электропроводящая жидкость с удель-
ной электрической проводимостью, мкСм/м,
не менее
– температура жидкости, °C
– давление, МПа, не более
Лист № 4
Всего листов 5
от +5 до +50
80
Продолжение таблицы 3
Условия эксплуатации:
– температура окружающего воздуха,
о
С
– относительная влажность при темпе-
ратуре 35 °С, %, не более
– механическоевоздействиепо
ГОСТ Р 52931-2008
– атмосферное давление, кПа
N2
от 84 до 106,7
СтепеньзащитыоболочкипоIP65
ГОСТ 14254-2015
Средняя наработка на отказ, ч80000
Средний срок службы, лет 12
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским спосо-
бом, а также на боковую панель расходомера методом наклейки.
Комплектность средства измерений
СМАФ.407212.001
1 шт.
Таблица 4 – Комплектность средства измерений
Обозначение
Количество
Примечание
В соответствии
с заказом
Наименование
Расходомер-счётчик электро-
магнитный КАРАТ-551М
Паспорт
Руководство по эксплуатации
Методика поверки (копия)
СМАФ.407212.001 ПС
СМАФ.407212.001 РЭ
МП 93-221-2018
1 экз.
1 экз.
1 экз.*
* - допускается поставлять один экземпляр в один адрес отгрузки
Поверка
осуществляется по документу МП 93-221-2018 «ГСИ. Расходомеры-счётчики электромагнитные
КАРАТ-551М. Методика поверки», утвержденному ФГУП «УНИИМ» 19 октября 2018 г.
Основные средства поверки:
– рабочий эталон единицы объёмного расхода жидкости 2-го разряда по Приказу
Росстандарта от 07.02.2018 г. № 256 в диапазоне значений от 0,04 до 200 м
3
/ч (установка пове-
рочная расходомерная Trial-ПРУ-200, регистрационный № 47670-11);
– рабочий эталон единицы частоты 4-го разряда по Приказу Росстандарта от 31.07.2018
г. № 1621 в диапазоне значений от 0,001 до 4∙10
4
Гц (частотомер электронно-счетный Ч3-63/3,
регистрационный № 32499-06);
– рабочий эталон единицы силы постоянного тока 2-го разряда по Приказу Росстандарта
от 01.10.2018 г. № 2091 в диапазоне значений от 0 до 20 мА (калибратор токовой петли Fluke
705, регистрационный № 29194-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт и на пломбу в соот-
ветствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к расходомерам-
счётчикам электромагнитным КАРАТ-551М
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие техни-
ческие требования и методы испытаний
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной пове-
рочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и
вместимости при статических измерениях, массового и объёмного расходов жидкости»
Приказ Росстандарта от 31.07.2018 г. № 1621 «Об утверждении государственной пове-
рочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной пове-
рочной схемы для средств измерений силы постоянного электрического тока в диапазоне
от 1·10
-16
до 100 А»
СМАФ.407212.001 ТУ Расходомеры-счётчики электромагнитные КАРАТ-551М. Техни-
ческие условия
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«Уралтехнология» (ООО НПП «Уралтехнология»)
ИНН 6660080162
Адрес: 620137, г. Екатеринбург, ул. Студенческая, 16, к.130
Телефон: (343) 222-23-06
Факс: (343) 222-23-07
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Уральскийнаучно-
исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17419-98 | Расходомеры | TSK | Фирма "Heinrichs Messtechnik+Bopp & Reutner", Германия | 2 года | Перейти |
| 22898-07 | Счетчики электрической энергии многофункциональные | ION | Фирма "Power Measurement Ltd.", Канада | 10 лет | Перейти |
| 64432-16 | Счетчики электрической энергии однофазные электронные | FBB, FBU | Фирма "ABB AB, Meters", Швеция | 16 лет | Перейти |
| 64752-16 | Портативные расходомеры-пробоотборники газоаэрозольных смесей | ПВП-06 | ООО НПП "Доза", г.Москва | 1 год | Перейти |
| 17169-98 | Счетчики холодной и горячей воды | M-T150 QN | Фирма "Premex-IN a.s.", Словакия | 4 года - для гор.воды; 6 лет - хол. | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
