Номер госреестра:
73509-18
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
НКФ-110-57 У1
Производитель:
Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 37 шт. с зав.№ 5099, 5070, 5364, 5296, 5054, 13911, 13897, 14113, 19381, 19373, 19271, 24043, 22420, 24125, 27562, 27183, 1514, 1438, 1401, 28479, 19261, 18953, 18805, 22203, 22349, 22050, 11133, 5324, 5192, 5308, 11150, 15703, 16318, 16317, 22199, 22367, 22356 (изготовлены в 1980 - 1985 гг.)
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72320
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ-110-57 У1
Назначение средства измерений
Трансформаторы напряжения НКФ-110-57 У1 (далее по тексту – трансформаторы
напряжения) предназначены для применения в электрических цепях переменного тока
промышленной частоты с целью передачи сигнала измерительной информации приборам
измерения, защиты, автоматики, сигнализации и управления.
Программное обеспечение
отсутствует.
Описание средства измерений
Принцип действия трансформаторов напряжения основан на явлении электромагнитной
индукции переменного тока.
Трансформаторынапряжениясостоятизмагнитопровода,выполненного
из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией,
конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения
в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляцион-
ной покрышке, заполненной трансформаторным маслом и установленной на основание.
Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.

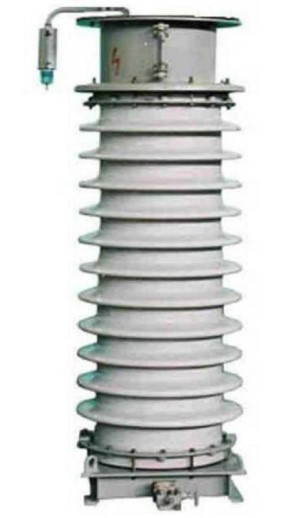

Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Значение
110/√3
100/√3
50
0,5
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное напряжение первичной обмотки
U
1ном
, кВ
Номинальное напряжение вторичной обмотки
U
2ном
, В
Номинальная частота, Гц
Класс точности основной вторичной обмотки
Номинальная мощность основной вторичной
обмотки, В·А
400
Значение
Таблица 2 – Технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
от -45 до +40
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений
НКФ-110-57 У1
37 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения
(заводские номера: 5099, 5070, 5364, 5296, 5054,
13911, 13897, 14113, 19381, 19373, 19271, 24043,
22420, 24125, 27562, 27183, 1514, 1438, 1401, 28479,
19261, 18953, 18805, 22203, 22349, 22050, 11133, 5324,
5192, 5308, 11150, 15703, 16318, 16317, 22199, 22367,
22356)
Паспорт
–
37 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
– делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном
информационном фонде 34826-07);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения НКФ-110-57 У1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
«Запорожский завод высоковольтной аппаратуры» (ЗЗВА), Украина (изготовлены
в 1980-1985 гг.)
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13
Заявитель
Общество с ограниченной ответственностью «АйТи Энерджи Сервис»
(ООО «АйТи Энерджи Сервис»)
ИНН 7729403949
Trial: 109074, г. Москва, Китайгородский пр-д, д.7 стр.5
Телефон: +7 (495) 627-30-01
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест–Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств изме-
рений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
