Зонды периферийного узла Системы контроля, мониторинга и управления трафиком, ГРСИ 73348-18
Номер госреестра:
73348-18
Наименование СИ:
Зонды периферийного узла
Обозначение типа:
Системы контроля, мониторинга и управления трафиком
Производитель:
ООО "Инженер Центр", г.Химки
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.11.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72151/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 3305 от 25.12.2019 г.)
Зонды периферийного узла Системы контроля, мониторинга и управления
трафиком
Назначение средства измерений
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
(далее – зонды КМУТ) предназначены для измерения характеристик трафика в точках
подключения к сети связи: количества передаваемой информации, длительности и скорости
передачи информации, регистрации времени проведения измерений с привязкой системной
шкалы времени зондов к национальной шкале UTC (SU) при учете объема и качества
оказанных услуг связи операторами связи.
Описание средства измерений
ЗондыКМУТвыпускаютсявразличныхмодификацияхвзависимостиот
функциональных возможностей и конструктивного исполнения. Модификации зондов КМУТ с
обозначениями КМУТ М4 и КМУТ-10М1 имеют конструктивные отличия в унифицированных
разъемах подсоединения и информационных индикаторов в зависимости от исполняемых
функций. Модификации зондов КМУТ входят в состав Системы контроля, мониторинга и
управления трафиком (далее – Системы КМУТ).
Принцип действия зондов основан на измерении и регистрации характеристик трафика в
сети связи, анализа трафика с целью формирования статистических параметров сети, в том числе
коэффициента потерь пакетов, времени задержки передачи пакетов, вариаций времени задержки,
загрузки и пропускной способности каналов связи. Зонды подключаются к сети связи в заданных
точках подключения через оконечное оборудование пользователя услугами связи. Измерения
проводятся с использованием метода «подмешивания» тестового трафика в активные соединения
без ухудшения параметров качества трафика пользователя услугами связи.
Информация об измеряемых характеристиках трафика передаётся для дальнейшей
обработки на серверы Системы КМУТ. Измерению подлежат характеристики трафика между
зондами КМУТ или зондами КМУТ и серверами Системы КМУТ, в том числе центральным
сервером Системы КМУТ.
Нормируемыми и регистрируемыми характеристиками являются диапазон и пределы
допускаемой погрешности измерений:
-
количества передаваемой информации;
-
длительности передачи информации;
-
скорости передачи информации;
-
текущих значений времени проведения измерений.
Зонды КМУТ в зависимости от модификации могут иметь следующие функциональные
возможности:
-
измерение характеристик трафика в сети связи с пропускной способностью
до 10 Гбит/с;
-
резервированиеканаловсвязи(услугсвязи)сиспользованиемпротокола
динамической маршрутизации BGP;
-
определениеналичиянапряжениявсетиэлектропитаниязондовКМУТ,
распределенных по сети связи в составе Системы КМУТ, с привязкой к системной шкале
времени (режим синхронизации от сервера Системы КМУТ) относительно национальной ШВ
РФ UTC (SU), хранение в памяти и выдача информации в сервер Системы КМУТ о событиях
выключения, временного интервала отсутствия и включения электропитания;
-
обеспечение отказоустойчивости электропитания за счет наличия двух встроенных,
независимых импульсных блоков электропитания.
Лист № 2
Всего листов 4
Конструктивно зонды КМУТ выполнены в виде блоков, размещаемых в заданных точках
подключения пользователя услугами связи.
Общий вид модификаций зондов КМУТ представлен на рисунках 1 и 2.

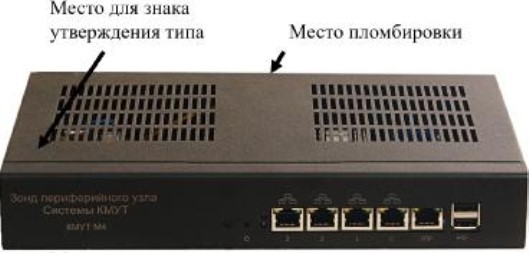

Рисунок 1 – Общий вид модификации зондов КМУТ – КМУТ М4

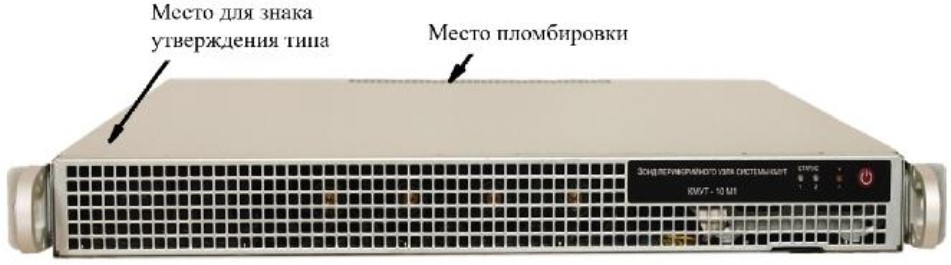

Рисунок 2 – Общий вид модификации зондов КМУТ - КМУТ-10 М1
Программное обеспечение
В состав программного обеспечения (ПО) зондов КМУТ входит операционная система
специального назначения Astra Linux Special Edition (свидетельство о государственной
регистрации программы для ЭВМ № 2009616752) и ПО периферийного узла КМУТ («ЭХО –
Зонд») 2.0, свидетельство о государственной регистрации программы для ЭВМ № 2019611104).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
Значение
«ЭХО – Зонд»
2.0 (ЦТСВ.00002-01),
2.0 (АСЦД.00002-01)
d53df25636ed9177144e8dd678a2daf1
md5
Конструкция зондов КМУТ исключает возможность несанкционированного влияния на
ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и
преднамеренныхизмененийПОнетребуется,уровеньзащитыпорекомендации
Р 50.2.077-2014 «средний».
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Метрологические и основные технические характеристики приведены в таблице 2.
±2,0
Таблица 2
Наименование характеристикиЗначение
от 0,5 до 1
·
10
5
±10,0
±1
·
10
-4
K
Диапазон измерений количества информации, Мбайт
Пределы допускаемой абсолютной погрешности измерений количества
информации при передаче количества информации менее или равно 10
Мбайт, байт
Пределы допускаемой абсолютной погрешности измерений количества
информации при передаче количества информации более 10 Мбайт, байт
K – количество передаваемой информации (данных), байт
Диапазон измерений длительности сеансов связи, с
от 1 до 8,4
·
10
4
±0,2
1,0
10,0
±0,5
220±22
Пределы допускаемой абсолютной погрешности измерений
длительности сеансов связи, с
Верхний предел измерений скорости передаваемой информации, Гбит/с:
- КМУТ М4
- КМУТ-10 М1
Пределы допускаемой относительной погрешности измерений скорости
передаваемой информации, %
Пределы допускаемой разности (расхождения) системной шкалы времени
(режимсинхронизацииотсервераСистемыКМУТ)относительно
национальной ШВ РФ UTC (SU), с
Параметры электрического питания:
- напряжение переменного тока, В
Потребляемая мощность, В·А, не более
300
480х435х44
24
Габаритные размеры (длина х ширина х высота), мм, не более
Продолжительность непрерывной работы, ч/сутки
Рабочие условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха при температуре +25
°
С, %
- атмосферное давление, кПа
от 0 до +55
не более 80
от 84,0 до 106,7
Знак утверждения типа
наносится типографским способом на руководство по эксплуатации и на верхние панели зондов
КМУТ в виде наклейки.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
1*
1
1
НаименованиеОбозначение
Количество,
экз./шт.
-
Зонд периферийного узла Системы контроля,
мониторинга и управления трафиком
Комплект принадлежностей-
1
ЦТСВ.466961.002РЭ
Формуляр
1
Руководство по эксплуатации
(АСЦД.466961.002РЭ)
ЦТСВ.466961.002ФО
(АСЦД.466961.002ФО)
Методика поверки-
* Модификация зонда КМУТ определяется договором поставки
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 73348-18 «Инструкция. Зонды периферийного узла Системы
контроля, мониторинга и управления трафиком модификаций КМУТ М4 и КМУТ-10 М1.
Методика поверки». Изменение №1», утвержденному ООО «КИА» 3.07.2019 г.
Основное средства поверки:
Комплекс измерительный ВЕКТОР-ИКИ-2016 (рег. № 65643-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых зондов КМУТ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к зондам периферийного узла
Системы контроля, мониторинга и управления трафиком
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и
устройств с измерительными функциями, осуществляющих измерения объемов (количества)
цифровой информации (данных), передаваемых по каналам Интернет и телефонии
Изготовитель
Общество с ограниченной ответственностью «Инженер Центр» (ООО «Инженер Центр»)
ИНН 5047111192
Адрес: 141407, Московская область, г. Химки, Нагорное шоссе, д. 2
Телефон (факс): +7(495)785-57-70
E-mail:
Испытательный центр
Обществосограниченнойответственностью«Координационно-информационное
агентство»(ООО «КИА»)
Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр.11
Телефон (факс): +7(495)737-67-19
Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310671 от 22.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
