Номер госреестра:
73265-18
Наименование СИ:
Штангентрубомеры
Обозначение типа:
ШТН
Производитель:
ООО "НПО "Кировский завод Красный инструментальщик" (КРИН), г.Киров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.11.2023
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72066/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангентрубомеры ШТН
Назначение средства измерений
Штангентрубомеры ШТН предназначены для измерения наружных диаметров труб ма-
гистральных и технологических нефтепроводов и газопроводов.
Физическая величина - длина (мм).
Описание средства измерений
Принцип действия механический, основан на измерении величины перемещения штанги
при измерении наружного диаметра трубы, установленной между измерительными поверхно-
стями штанги и микрометрической головки. Отсчет показаний ведется по шкалам штанги и но-
ниуса.
Штангентрубомер состоит из скобы, на одном конце которой расположена микрометри-
ческая головка, включающая в себя ходовой винт с измерительной поверхностью, барабан,
вращающий ходовой винт, стопорную гайку, которая стопорит ходовой винт в требуемом по-
ложении, а на другом конце скобы расположена рамка с нониусом и штангой со шкалой с изме-
рительной поверхностью на торце. Штанга фиксируется в нужном положении винтом.
Для удобства пользования штангентрубомер имеет передвижной упор, который устанав-
ливается по шкале на диаметр контролируемой трубы и закрепляется с помощью гайки.
Для того чтобы скоба не нагревалась от рук в процессе измерения, на ней установлены
теплоизолирующие накладки.
Для установки в исходное положение штангентрубомеры имеют установочные меры.
Штангентрубомеры выпускаются в следующих модификациях – ШТН 750, ШТН 850,
ШТН 950, ШТН 1050, ШТН 1150, ШТН 1250, отличающихся друг от друга в основном диапа-
зоном измерений, нормируемой погрешностью, габаритными размерами и массой.

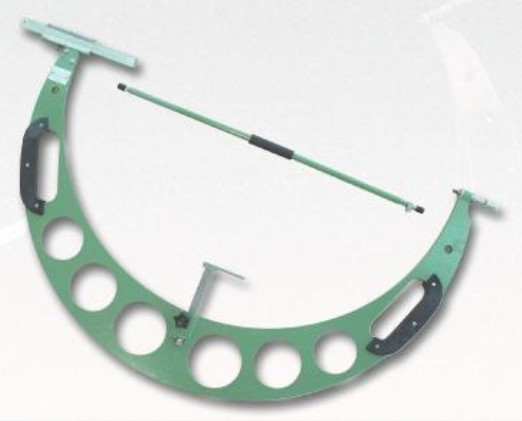

Рисунок 1 – Общий вид штангентрубомера ШТН
Штангентрубомеры выпускаются под товарным знаком.
Пломбирование штангентрубомеров ШТН не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
мм
ЗначениеДопуск парал-
верхностей, мм
абсолютнойизмеритель-
0,05
Таблица 1- Основные метрологические характеристики
ПределыДопуск пло-
Модифи-Диапазон измерений, отсчета по
допускаемой
лельности изме-
скостности
кацияммнониусу,
погрешности,
рительных по-
ных поверхно-
ммстей, мм
ШТН 750от 650 до750
±
0,100,05
ШТН 850 от 750 до 850
±
0,100,05
ШТН 950 от 850 до 950
±
0,100,05
ШТН 1050 от 950 до 1050
±
0,150,10
ШТН 1150 от 1050 до 1150
±
0,150,10
ШТН 1250 от 1150 до1250
±
0,150,10
0,004
Масса, кг,
не более
100
5
Таблица 2 -Основные технические характеристики
Модифика-
ция
Измерительное пе-
ремещение штанги,
мм
Средний срок
службы, лет,
не менее
ШТН 750
ШТН 850
ШТН 950
ШТН 1050
ШТН 1150
ШТН 1250
Габаритные размеры
(длина × ширина × вы-
сота) мм, не более
980×60×580
1080×60×650
1180×60×700
1280×75×835
1400×75×935
1500×75×980
9,0
13,0
15,0
10,0
12,0
13,0
0,004
Номинальный размер
мера, мкм
Таблица 3 – Допускаемое отклонение длины установочной меры от номинального размера,
допуск плоскостности измерительных поверхностей установочных мер
Допускаемое отклонение длины уста-Допуск плоскостности
установочной меры, мм
новочной меры от номинального раз- измерительных по-
верхностей, мм
650; 750; 850±8,0
950; 1050; 1150±10,0
Таблица 4 – Условия эксплуатации
Наименование характеристикиЗначение
Температура окружающего воздуха, ºС от -20 до +35
Относительная влажность воздуха, % не более 80
- Измерительные поверхности штангентрубомера оснащены твердым сплавом
Знак утверждения типа
наносят на скобу штангентрубомера методом лазерного гравирования, на титульный лист экс-
плуатационного документа – типографским способом.
Лист № 3
Всего листов 3
Комплектность средства измерений
Таблица 5 – Комплектность средства измерений
Наименование
Штангентрубомер
Мера установочная
Гильза соединительная (в сборе с установочной мерой)
Ключ
Футляр
Руководство по эксплуатации
Обозначение
ШТН.000
----
ШТН.000 РЭ
Количество
1
1
1
1
1
1
Поверка
осуществляется по документу ШТН.000 РЭ, раздел 5 «Штангентрубомеры ШТН. Руководство
по эксплуатации», утверждённому ФБУ «Кировский ЦСМ» 20 июня 2018 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные до 100 мм, 2-2 и 2-2,004, 3-Н9, 3-Н24, реги-
страционный № 38376-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к штангентрубо-
мерам ШТН
ТУ 26.51.33-016-02952377-2018 «Штангентрубомеры ШТН. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; Факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62, (8332) 36-84-19
E-mail:
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств из-
мерений в целях утверждения типа № RA.RU.311358 от 12.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
