Резервуары (танки) стальные горизонтальные РГС-420, РГС-400, РГС-200, РГС-410, РГС-370, ГРСИ 73131-18
Номер госреестра:
73131-18
Наименование СИ:
Резервуары (танки) стальные горизонтальные
Обозначение типа:
РГС-420, РГС-400, РГС-200, РГС-410, РГС-370
Производитель:
Судостроительный завод "Иван Димитров", Болгария
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 30 шт. с зав.№ РГС-420: РГС-420/11-ЛН2060, РГС-420/12-ЛН2060, РГС-420/11-ЛН2063, РГС-420/12-ЛН2063, РГС-420/11-ЛН2064, РГС-420/12-ЛН2064; РГС-400: РГС-400/21-ЛН2060, РГС-400/22-ЛН2060, РГС-400/21-ЛН2063, РГС-400/22-ЛН2063, РГС-400/21-ЛН2064, РГС-400/22-ЛН2064; РГС-200: РГС-200/31-ЛН2060, РГС-200/32-ЛН2060, РГС-200/31-ЛН2063, РГС-200/32-ЛН2063, РГС-200/31-ЛН2064, РГС-200/32-ЛН2064; РГС-410: РГС-410/41-ЛН2060, РГС-410/42-ЛН2060, РГС-410/41-ЛН2063, РГС-410/42-ЛН2063, РГС-410/41-ЛН2064, РГС-410/42-ЛН2064; РГС-370: РГС-370/51-ЛН2060, РГС-370/52-ЛН2060, РГС-370/51-ЛН2063, РГС-370/52-ЛН2063, РГС-370/51-ЛН2064, РГС-370/52-ЛН2064 (изготовлены в 1983 - 1986 гг.)
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71924
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары (танки) стальные горизонтальные РГС-420, РГС-400, РГС-200,
РГС-410, РГС-370
Назначение средства измерений
Резервуары(танки)стальныегоризонтальныеРГС-420,РГС-400,РГС-200,
РГС-410, РГС-370 предназначены для измерения объема нефти и нефтепродуктов, а также для
их приема, отпуска и транспортировки в составе наливных судов проекта 621.
Описание средства измерений
Тип резервуаров - стальные горизонтальные, номинальной вместимостью 420 м
3
,
400 м
3
, 200 м
3
, 410 м
3
, 370 м
3
.
Резервуары - это грузовые отсеки в корпусе наливного судна (танкера) проекта 621,
ограниченные снаружи бортовой и днищевой обшивками судна, изнутри - продольной
диаметральной переборкой и двумя поперечными переборками.
Резервуары РГС-420, расположены с левого и правого бортов танкера в носовой его
части и состоят из двух частей: передней (носовой) и задней (кормовой). Передняя часть танка
имеет наклонную (с выгнутой поверхностью) боковую стенку, а задняя часть представляет
собой прямоугольный параллелепипед с вертикальной боковой стенкой.
Резервуары РГС-400, РГС-200, РГС-410, РГС-370 расположены в средней и кормовой
частях танкера и представляют собой прямоугольные параллелепипеды с вертикальными
боковыми стенками.
Поперечные переборки танков представляют собой вертикальную стенку из листовой
стали, подкрепленную силовым набором (рамным и холостым).
Днища танков имеют уклон к продольной оси. Бортовая и днищевая обшивки танкера
изготовлены из листовой стали и подкреплены рамным и холостым силовыми наборами.

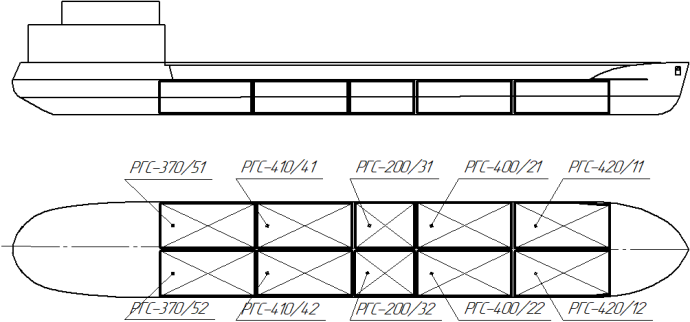

Общий вид, заводские номера и расположение резервуаров РГС-420, РГС-400,
РГС-200, РГС-410, РГС-370 на танкере проекта 621 представлены на рисунке 1.
Рисунок 1 - Общий вид, заводские номера и расположение резервуаров на танкере проекта 621
Налив и отпуск продукта осуществляются через приемно-раздаточные устройства,
расположенные в нижней части танков. Все танки соединены между собой трубопроводами,
проходящими от насосного отделения по днищу танков.
Заводские номера резервуаров и их месторасположение приведены в таблице 1.
Лист № 2
Всего листов 4
Таблица 1 - Месторасположение и заводские номера резервуаров
Номер резервуараМесто расположения, наименование танкера
Резервуары (танки) стальные горизонтальные РГС-420
РГС-420/11-ЛН2060, РГС-420/12-ЛН2060 Ленанефть-2060
РГС-420/11-ЛН2063, РГС-420/12-ЛН2063 Ленанефть-2063
РГС-420/11-ЛН2064, РГС-420/12-ЛН2064 Ленанефть-2064
Резервуары (танки) стальные горизонтальные РГС-400
РГС-400/21-ЛН2060, РГС-400/22-ЛН2060 Ленанефть-2060
РГС-400/21-ЛН2063, РГС-400/22-ЛН2063 Ленанефть-2063
РГС-400/21-ЛН2064, РГС-400/22-ЛН2064 Ленанефть-2064
Резервуары (танки) стальные горизонтальные РГС-200
РГС-200/31-ЛН2060, РГС-200/32-ЛН2060 Ленанефть-2060
РГС-200/31-ЛН2063, РГС-200/32-ЛН2063 Ленанефть-2063
РГС-200/31-ЛН2064, РГС-200/32-ЛН2064 Ленанефть-2064
Резервуары (танки) стальные горизонтальные РГС-410
РГС-410/41-ЛН2060, РГС-410/42-ЛН2060 Ленанефть-2060
РГС-410/41-ЛН2063, РГС-410/42-ЛН2063 Ленанефть-2063
РГС-410/41-ЛН2064, РГС-410/42-ЛН2064 Ленанефть-2064
Резервуары (танки) стальные горизонтальные РГС-370
РГС-370/51-ЛН2060, РГС-370/52-ЛН2060 Ленанефть-2060
РГС-370/51-ЛН2063, РГС-370/52-ЛН2063 Ленанефть-2063
РГС-370/51-ЛН2064, РГС-370/52-ЛН2064 Ленанефть-2064
Пломбирование резервуаров (танков) стальных горизонтальных РГС-420, РГС-400, РГС-
200, РГС-410, РГС-370 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,20
±0,25
±0,20
±0,20
Таблица 2 - Метрологические характеристики
РГС-400
400
Значение
РГС-200
200
РГС-410
410
РГС-370
370
Наименование характеристики
РГС-420
Номинальная вместимость, м
3
420
Пределы допускаемой
относительной погрешности±0,20
определения вместимости, %
Таблица 3 - Основные технические характеристики
Значение
о
воздуха, С
Наименование характеристики
РГС-420РГС-400РГС-200РГС-410РГС-370
Условия эксплуатации:
Температура окружающего
от -50 до +40
Атмосферное давление, кПаот 84,0 до 106,7
Средний срок службы, лет, не
менее
50
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Обозначение
РГС-420
РГС-420
РГС-400
РГС-400
РГС-200
РГС-200
РГС-410
РГС-410
РГС-370
РГС-370
Таблица 4 - Комплектность средства измерений
Наименование
Резервуар (танк) стальной горизонтальный
Резервуар (танк) стальной горизонтальный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной горизонтальный
Резервуар (танк) стальной горизонтальный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной горизонтальный
Резервуар (танк) стальной горизонтальный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной горизонтальный
Резервуар (танк) стальной горизонтальный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной горизонтальный
Резервуар (танк) стальной горизонтальный. Паспорт
Градуировочная таблица
Методика поверки
МП 0763-7-2017
Количество
6 шт.
6 экз.
6 экз.
6 шт.
6 экз.
6 экз.
6 шт.
6 экз.
6 экз.
6 экз.
6 экз.
6 экз.
6 экз.
6 экз.
6 экз.
1 экз.
Поверка
осуществляется по документу МП 0763-7-2017 «Инструкция. ГСИ. Резервуары (танки) стальные
прямоугольные речных наливных судов (танкеров и барж), номинальной вместимостью от 200
до 750 м
3
. Методика поверки», утвержденному ФГУП «ВНИИР» 26.06.2017 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный trial 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений
20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам (танкам) стальным
горизонтальным РГС-420, РГС-400, РГС-200, РГС-410, РГС-370
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования
к методикам выполнения измерений»
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Судостроительный завод «Иван Димитров» (изготовлены в 1983-1986 гг.)
Адрес: Болгария, г. Русе
Лист № 4
Всего листов 4
Заявитель
Открытое акционерное общество «Ленское объединенное речное пароходство»
(ОАО «ЛОРП»)
ИНН 1435029085
Юридический адрес: 677980, Республика Саха (Якутия), г. Якутск, ул. Дзержинского, д. 2
Телефон/факс: +7 (4112) 408-009/(4112) 420-011
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс: +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
