Номер госреестра:
73091-18
Наименование СИ:
Приборы
Обозначение типа:
2УРИ
Производитель:
ООО "НПО "КировИнструмент", г.Киров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.11.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71884/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы 2УРИ
Назначение средства измерений
Приборы 2УРИ, предназначены для измерения переднего и заднего углов многолезвий-
ного инструмента с прямолинейными и спиральными зубьями.
Физическая величина – плоский угол (º).
Описание средства измерений
Принцип действия прибора 2УРИ основан на наложении прибора измерительными по-
верхностями на два смежных зуба многолезвийного инструмента. Отсчет величины переднего
или заднего углов производится по шкале углов в соответствии с числом зубьев проверяемого
инструмента.
Прибор 2УРИ состоит из сектора со шкалой передних и задних углов, который переме-
щается по дуге со шкалой чисел зубьев и закрепляется в требуемом положении прижимом.
На шкале углов нанесены штрихи для отсчета передних углов от 0° до 25° и задних - от
0° до 35°. На дуге нанесена шкала чисел, где кроме оцифрованных штрихов имеются три не-
оцифрованных, соответствующих 14, 18 и 24 зубьям, и штрих со знаком ∞, используемый при
контроле углов цилиндрических фрез с числом зубьев более 60, протяжек, торцовых зубьев
фрез и т.п.
По правому торцу дуги перемещается сменная линейка, удерживаемая от выпадения хо-
мутиком. Линейка закрепляется в требуемом положении винтом в зависимости от шага зубьев
измеряемого инструмента. По пазу планки, закрепленной на секторе, перемещается нож, уста-
навливаемый на определенную высоту в зависимости от высоты зубьев измеряемого инстру-
мента и закрепляемый винтом.
Число модификаций – 1.
Общий вид средства измерений представлен на рисунке 1.

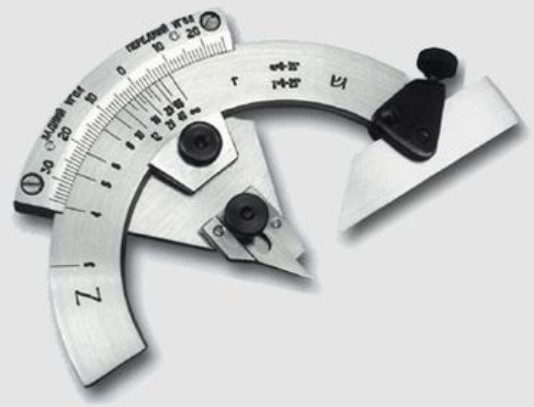

Рисунок 1 – Общий вид прибора 2УРИ
Приборы 2УРИ выпускаются под товарным знаком.
Пломбирование приборов 2УРИ не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 0 до 25
от 0 до 35
± 20
1
0,003
0,005
0,33
±10
±10
0,04
0,07
Таблица 1 – Метрологические характеристики
Наименование параметра
Диапазон измерения углов:
передних, °
задних, °
Пределы допускаемой абсолютной погрешности прибора при
затянутом и незатянутом прижиме, ’
Цена деления шкалы углов, °
Допуск прямолинейности измерительных поверхностей, не
более:
ножа и планки, мм
линеек, мм
Расстояние от верхней кромки края шкалы углов до поверх-
ности дуги, мм, не более
Отклонение угла от 90° между измерительными поверхностя-
ми линейки и ножа при совмещении штриха, обозначенного
знаком ∞, на шкале чисел зубьев и штриха с отметкой «0» на
шкале углов, ′
Отклонение угла от 0 ° между измерительными поверхностя-
ми линейки и планки при совмещении штриха, обозначенного
знаком ∞, на шкале чисел зубьев и штриха с отметкой «0» на
шкале углов, ′
Смещение измерительной поверхности линейки относительно
вершины угла, образованного измерительными поверхностя-
ми ножа и планки при совмещении штриха, обозначенного
знаком ∞ на шкале чисел зубьев, с отметкой «0» на шкале уг-
лов, мм, не более
Смещение измерительной поверхности линейки относительно
вершины угла, образованного измерительными поверхностя-
ми ножа и планки при любом взаимном расположении шкалы
чисел зубьев и шкалы углов, мм, не более
Параметр шероховатости измерительных поверхностей Rа
по ГОСТ 2789-73, мкм, не более
0,16
Значение
132×68×13
0,17
3
Таблица 2 – Основные технические характеристики
Наименование параметра
Габаритные размеры (длина
´
ширина
´
высота), мм, не более
Масса, кг, не более
Средний срок службы угломера, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %, не более
от + 5 до + 35
80
Знак утверждения типа
наносится на дугу прибора методом лазерной гравировки (допускается - методом наклейки) и
на титульный лист эксплуатационного документа типографским способом.
Лист № 3
Всего листов 3
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Прибор
Линейка с узкой измерительной поверхностью
Линейка с широкой измерительной поверхностью
Футляр
Руководство по эксплуатации
Обозначение
2УРИ
–
–
–
2УРИ.000 РЭ
Количество
1
1
1
1
1
Поверка
осуществляется по документу 2УРИ.000 РЭ «Прибор 2УРИ. Руководство по эксплуатации»,
раздел 5 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» «08» июня 2018 г.
Основные средства поверки:
Меры угловые МУ; Н1-2; регистрационный № 485-50;
Мерыдлины концевые плоскопараллельные до 100мм; 1-Н4; регистрационный №38376-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требованияк приборам
2УРИ
ТУ 26.51.33-02952377-2018 Прибор 2УРИ. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«КировИнструмент» (ООО «НПО «КировИнструмент»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 21-45-00; факс: (8332) 21-45-00
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail:
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств из-
мерений в целях утверждения типа RA.RU.311358 выдан 12 ноября 2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
