Резервуары (танки) стальные горизонтальные РГС-390, РГС-370, РГС-475, ГРСИ 73083-18
Номер госреестра:
73083-18
Наименование СИ:
Резервуары (танки) стальные горизонтальные
Обозначение типа:
РГС-390, РГС-370, РГС-475
Производитель:
Судостроительный завод "Иван Димитров", Болгария
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 40 шт. с зав.№ РГС-390: РГС-390/11-ЛН2021, РГС-390/12-ЛН2021, РГС-390/31-ЛН2021, РГС-390/32-ЛН2021, РГС-390/11-ЛН2027, РГС-390/12-ЛН2027, РГС-390/31-ЛН2027, РГС-390/32-ЛН2027, РГС-390/11-ЛН2031, РГС-390/12-ЛН2031, РГС-390/31-ЛН2031, РГС-390/32-ЛН2031, РГС-390/11-ЛН2032, РГС-390/12-ЛН2032, РГС-390/31-ЛН2032, РГС-390/32-ЛН2032, РГС-390/11-ЛН2041, РГС-390/12-ЛН2041, РГС-390/31-ЛН2041, РГС-390/32-ЛН2041; РГС-370: РГС-370/21-ЛН2021, РГС-370/22-ЛН2021, РГС-370/21-ЛН2027, РГС-370/22-ЛН2027, РГС-370/21-ЛН2031, РГС-370/22-ЛН2031, РГС-370/21-ЛН2032, РГС-370/22-ЛН2032, РГС-370/21-ЛН2041, РГС-370/22-ЛН2041; РГС-475: РГС-475/41-ЛН2021, РГС-475/42-ЛН2021, РГС-475/41-ЛН2027, РГС-475/42-ЛН2027, РГС-475/41-ЛН2031, РГС-475/42-ЛН2031, РГС-475/41-ЛН2032, РГС-475/42-ЛН2032, РГС-475/41-ЛН2041, РГС-475/42-ЛН2041 (изготовлены в 1983 - 1986 гг.)
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71876
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары (trial) стальные горизонтальные РГС-390, РГС-370, РГС-475
Назначение средства измерений
Резервуары(танки)стальныегоризонтальныеРГС-390,РГС-370,РГС-475
предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, отпуска
и транспортировки в составе наливных судов (танкеров) проекта Р-77 («Ленанефть»).
Описание средства измерений
Тип резервуаров - стальные горизонтальные, номинальной вместимостью 390 м
3
,
370 м
3
, 475 м
3
.
Резервуары- это грузовые отсеки в корпусе наливного судна (танкера) проекта
Р-77, ограниченные снаружи бортовой и днищевой обшивками судна, изнутри - продольной
диаметральной переборкой и двумя поперечными переборками.
Резервуары РГС-390/11, РГС-390/12 расположены с левого и правого бортов танкера в
носовой его части и состоят из двух частей: передней (носовой) и задней (кормовой). Передняя
часть танка имеет наклонную (с выгнутой поверхностью) боковую стенку, а задняя часть
представляет собой прямоугольный параллелепипед с вертикальной боковой стенкой.
Резервуары РГС-370, РГС-390/31, РГС-390/32, РГС-475 расположены в средней
и кормовой частях танкера и представляют собой прямоугольные параллелепипеды
с вертикальными боковыми стенками.
Поперечные переборки танков представляют собой вертикальную стенку из листовой
стали, подкрепленную силовым набором (рамным и холостым).
Бортовая обшивка наливного судна (танкера) является одновременно и боковыми
продольными стенками танков.
Днищами танков является днищевая обшивка танкера. Бортовая и днищевая обшивки
танкераизготовлены из листовой стали и подкреплены рамным и холостым силовыми
наборами.

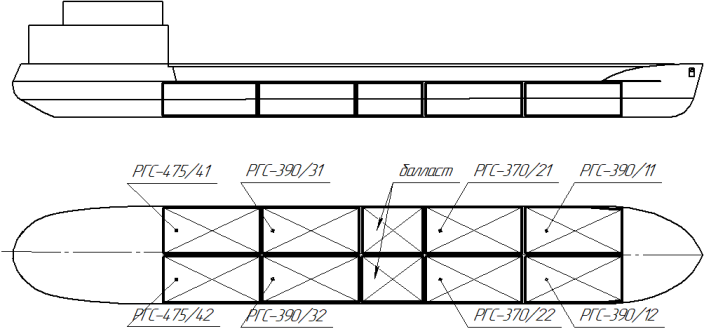

Общий вид, заводские номера и расположение резервуаров РГС-390, РГС-370, РГС-475 на
танкере проекта Р-77 представлены на рисунке 1.
Рисунок 1 - Общий вид, заводские номера и расположение резервуаров на танкере проекта Р-77
Налив и отпуск продукта осуществляются через приемно-раздаточные устройства,
расположенные в нижней части танков. Все танки соединены между собой трубопроводами,
проходящими от насосного отделения по днищу танков.
Заводские номера резервуаров и их месторасположение приведены в таблице 1.
Лист № 2
Всего листов 4
Таблица 1 - Месторасположение и заводские номера резервуаров
Номер резервуараМесто расположения, наименование танкера
Резервуары (танки) стальные горизонтальные РГС-390
РГС-390/11-ЛН2021, РГС-390/12-ЛН2021, Ленанефть-2021
РГС-390/31-ЛН2021, РГС-390/32-ЛН2021
РГС-390/11-ЛН2027, РГС-390/12-ЛН2027, Ленанефть-2027
РГС-390/31-ЛН2027, РГС-390/32-ЛН2027
РГС-390/11-ЛН2031, РГС-390/12-ЛН2031, Ленанефть-2031
РГС-390/31-ЛН2031, РГС-390/32-ЛН2031
РГС-390/11-ЛН2032, РГС-390/12-ЛН2032, Ленанефть-2032
РГС-390/31-ЛН2032, РГС-390/32-ЛН2032
РГС-390/11-ЛН2041, РГС-390/12-ЛН2041,Ленанефть-2041
РГС-390/31-ЛН2041, РГС-390/32-ЛН2041
Резервуары (танки) стальные горизонтальные РГС-370
РГС-370/21-ЛН2021, РГС-370/22-ЛН2021Ленанефть-2021
РГС-370/21-ЛН2027, РГС-370/22-ЛН2027Ленанефть-2027
РГС-370/21-ЛН2031, РГС-370/22-ЛН2031Ленанефть-2031
РГС-370/21-ЛН2032, РГС-370/22-ЛН2032Ленанефть-2032
РГС-370/21-ЛН2041, РГС-370/22-ЛН2041Ленанефть-2041
Резервуары (танки) стальные горизонтальные РГС-475
РГС-475/41-ЛН2021, РГС-475/42-ЛН2021Ленанефть-2021
РГС-475/41-ЛН2027, РГС-475/42-ЛН2027Ленанефть-2027
РГС-475/41-ЛН2031, РГС-475/42-ЛН2031Ленанефть-2031
РГС-475/41-ЛН2032, РГС-475/42-ЛН2032Ленанефть-2032
РГС-475/41-ЛН2041, РГС-475/42-ЛН2041Ленанефть-2041
Пломбирование резервуаров стальных горизонтальных РГС-390, РГС-370, РГС-475
не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
±0,20
Таблица 2 - Метрологические характеристики
РГС-390
390
Значение
РГС-370
370
РГС-475
475
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости, %
Наименование характеристики
Таблица 3 - Основные технические характеристики
РГС-390
Значение
РГС-370
РГС-475
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +40
от 84,0 до 106,7
50
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Обозначение
РГС-390
РГС-390
РГС-370
РГС-370
РГС-475
РГС-475
Таблица 4 - Комплектность средства измерений
Наименование
Резервуар (танк) стальной горизонтальный
Резервуар (танк) стальной горизонтальный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной горизонтальный
Резервуар (танк) стальной горизонтальный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной горизонтальный
Резервуар (танк) стальной горизонтальный. Паспорт
Градуировочная таблица
Методика поверки
МП 0763-7-2017
Количество
20 шт.
20 экз.
20 экз.
10 шт.
10 экз.
10 экз.
10 шт.
10 экз.
10 экз.
1 экз.
Поверка
осуществляется по документу МП 0763-7-2017 «Инструкция. ГСИ. Резервуары (танки) стальные
прямоугольные речных наливных судов (танкеров и барж), номинальной вместимостью от 200
до 750 м
3
. Методика поверки», утвержденному ФГУП «ВНИИР» 26.06.2017 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20
м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам (танкам) стальным
горизонтальным РГС-390, РГС-370, РГС-475
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования
к методикам выполнения измерений
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Судостроительный завод «Иван Димитров» (изготовлены в 1983-1986 гг.)
Адрес: Болгария, г. Русе
Заявитель
Открытое акционерное общество «Ленское объединенное речное пароходство»
(ОАО «ЛОРП»)
ИНН 1435029085
Юридический адрес: 677980, Республика Саха (Якутия), г. Якутск, ул. Дзержинского, д. 2
Телефон/факс: +7 (4112) 408-009/(4112) 420-011
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс: +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
