Системы измерений массы нефтепродуктов FAFNIR серии VISY-X, ГРСИ 73082-18
Номер госреестра:
73082-18
Наименование СИ:
Системы измерений массы нефтепродуктов
Обозначение типа:
FAFNIR серии VISY-X
Производитель:
Фирма "FAFNIR GmbH", Германия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.11.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «02» декабря 2020 г. № 1954
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений массы нефтепродуктов FAFNIR серии VISY-X
Назначение средства измерений
Системы измерений массы нефтепродуктов FAFNIR серии VISY-X (далее – система)
предназначены для непрерывных измерений уровня, температуры, плотности, объема и массы
светлых нефтепродуктов (далее - нефтепродукты) и сжиженных углеводородных газов (СУГ) с
учетом массы паровой фазы, уровня и температуры подтоварной воды в резервуарах
автозаправочных станций (далее - АЗС) и нефтебаз, при хранении, отпущенных и полученных в
резервуары АЗС и нефтебаз, а также для индикации утечек нефтепродуктов из резервуаров.
Описание средства измерений
В системах реализован косвенный метод статических измерений массы и объема
светлых нефтепродуктов по ГОСТ 8.587-2019 и массы СУГ по ГОСТ Р 8.785-2012. В
соответствии с ГОСТ Р 8.596-2002 системы относятся к типу ИС-2.
Системыпредставляютсобойсовокупностьизмерительных,связующих,
вычислительных и вспомогательных компонентов, образующих измерительные каналы (ИК)
уровня нефтепродукта, подтоварной воды, температуры, плотности и давления паров СУГ.
Системы состоят из:
- магнитострикционного зонда (далее - зонд) модификации VISY-Stick Advanced
состоящего из магнитострикционного волновода, поплавков уровня (нефтепродукта или СУГ и
подтоварной воды), датчиков температуры и коммуникационного интерфейса и/или зонда
модификации VISY-Stick Flex состоящего из магнитострикционного волновода, поплавков
уровня (нефтепродукта и подтоварной воды), датчиков температуры и коммуникационного
интерфейса;
- температурного зонда (далее - зонд) модификации VISY-Stick Flex Temp (опция)
состоящего из датчиков температуры и коммуникационного интерфейса;
- модулей плотности (далее - плотномер), применяемых совместно с зондом:
- VISY-Density – для бензина/дизельного топлива;
- VISY-Density LPG – для СУГ;
- датчика давления VPS-L (опция) – для измерений давления паров СУГ;
- вычислительного блока серии VISY-Command (далее - контроллер), имеющего
различные исполнения, отличающиеся внешним видом и размерами из-за наличия или
отсутствия: дисплея, принтера, радиосвязи, различных коммуникационных интерфейсов, и
количеством обслуживаемых резервуаров от 1 до 16;
- внешних модулей: дисплея оператора VISY-View Touch; термопринтера; цифрового
входного модуля VISY-Input 8, и/или модуля выходных реле VISY-Output 8;
- контроллера SECON-Client - предназначен для обеспечения удаленного сбора
информации с контроллеров серии VISY-Command и консолидации в единой базе данных на
сервере владельца;
- дисплея TD-Display - устройство отображения результатов измерений для водителей
топливозаправщиков с целью исключения ситуаций переливов топлива.
В систему так же входят ряд дополнительных опциональных компонентов:
- датчики контроля окружающей среды (утечек нефтепродуктов);
2
- адаптеры связи; преобразователь протоколов Ethernet интерфейса (преобразователя),
системы предотвращения переполнения и других вспомогательных модулей и технологических
систем;
- передатчики VISY-RFT-L, устанавливаемые с целью беспроводной передачи данных
от зондов VISY-Stick к контроллеру VISY-Command;
- датчики утечек VISY-Reed Interstitial Dry, VISY-Reed Interstitial Wet, VISY-Stick
Interstitial, устанавливаемые с целью обнаружения утечек в межстенном пространстве
резервуаров;
- датчики уровня VISY-Stick Oil Separator, VISY-Sludge, устанавливаемые в
маслоотстойник, с целью измерения толщины слоя масла и осадка в маслоотстойнике, для
предотвращения переливов;
- датчики VISY-Stick Sump Manhole, VISY-Reed Sump Manhole, VISY-Reed Sump
Dispencer, VISY-Stick Sump Dispencer устанавливаемые с целью обнаружения утечек в
техническом колодце и ТРК соответственно;
- сигнализаторы уровня LS300/LS500, применяются для предотвращения переливов
жидкости в резервуарах.
Блок-схема подключения измерительных компонентов системы к измерительному
блоку VISY-Command и его подтипов приведена на рисунке 1, общий вид зондов с
плотномерами на рисунке 2, внешний вид датчика давления VPS-L показан на рисунке 3,
контроллеров и внешнего дисплея оператора на рисунках 4 и 5, цифрового входного модуля и
модуля выходных реле на рисунке 6, дополнительных дисплеев на рисунке 7.

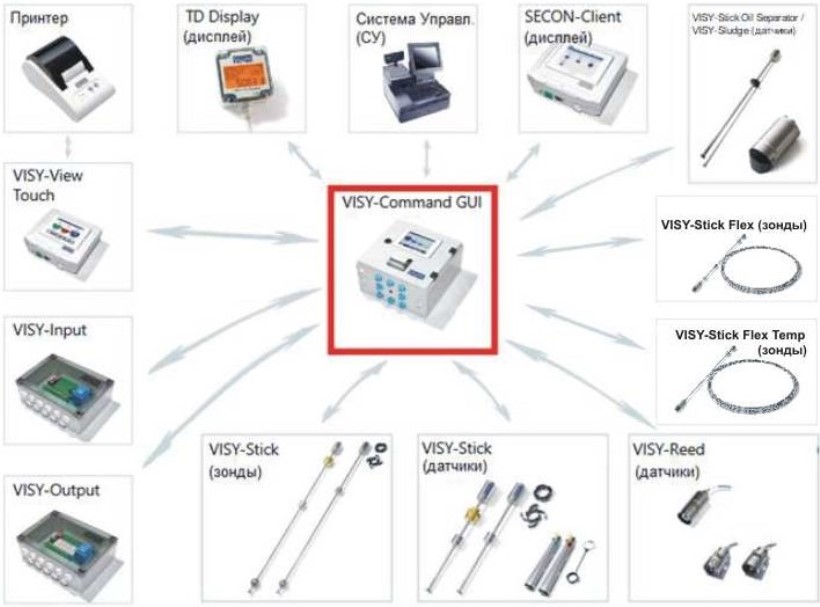

Рисунок 1 – Блок-схема подключения компонентов системы
к контроллеру VISY-Command и его подтипов
Число зондов для нефтепродуктов соответствует числу резервуаров на объекте (АЗС
или нефтебаза).
Зонды (рисунок 2) устанавливаются в горизонтальные цилиндрические резервуары и
резервуары других типов с базовой высотой до 4,05 м (зонды VISY-Stick Advanced) и с базовой
высотой до 20 м (зонды VISY-Stick Flex и VISY-Stick Flex Temp).
3
Температура по длине зондов VISY-Stick Advanced и VISY-Stick Flex измеряется в пяти
точках при помощи платиновых термопреобразователей сопротивления типа Pt1000.
Температура по длине зонда VISY-Stick Flex Temp измеряется при помощи цифровых
программируемых датчиков температуры (от 1 до 31 шт.).
Модуль плотности устанавливается на зонды VISY-Stick Advanced серии 908XXX и
VISY-Stick Flex, и закрепляется на штанге зонда.
Поплавок подтоварной воды двигается свободно по всей высоте штанги зонда или до
модуля плотности, в случае его наличия.
К измерительным блокам VISY-Command возможно одновременное подключение до
16 резервуаров. При использовании измерительных блоков всех модификаций возможен
контроль утечек из резервуара, не превышающих 0,38 л/ч.
Зонд магнитострикционный VISY-Stick Advanced с
модулем плотности VISY-Densityмодулем плотности VISY-Density LPG
Зонд магнитострикционный VISY-Stick FlexЗонд VISY-Stick Flex Temp
Рисунок 2 - Зонды магнитострикционные VISY-Stick Advanced с модулем плотности
VISY-Density и VISY-Density LPG,
зонд магнитострикционный VISY-Stick Flex и зонд VISY-Stick Flex Temp
Внешний вид датчика давления VPS-L показан на рисунке 3.
Рисунок 3 – Внешний вид датчика давления VPS-L
Все зонды и сенсоры и датчики давления имеют единый принцип подключения к
измерительному блоку.
4
Вывод графической информации с измерительного блока осуществляется при помощи,
входящего в состав программного обеспечения (ПО) VISY-SoftView или опционального ПО
VISY-Monitor, также возможно использование другого ПО Secon Lev (Secon Lev+) для вывода
графической информации на дисплей контроллера SECON-Client. Вывод результатов
измерений на внешние устройства также осуществляется посредством интерфейсов RS-232
и/или RS-485.
Контроллер VISY-CommandКонтроллер VISY-Command GUI/Web
Рисунок 4 – Внешний вид модификаций контроллеров VISY-Command
VISY-Command RF и VISY-Command GUI RF применяются для беспроводной передачи
данных с зондов и датчиков утечек по радиоканалу. Используются в условиях невозможности
применения кабельной проводки для соединения датчиков с контроллером.

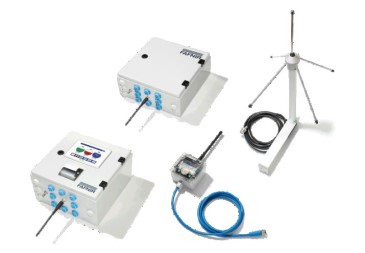

Контроллер VISY-Command RF и
VISY-Command GUI RF
Модуль
VISY-View Touch
Рисунок 5 – Внешний вид модификаций контроллеров VISY-Command и
модуля VISY-View Touch

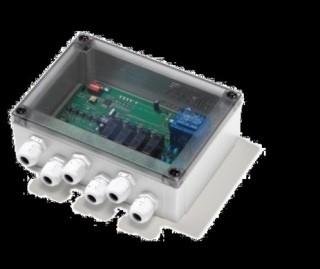

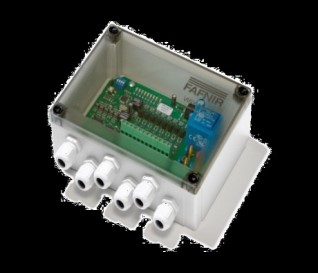

Цифровой входной модуль VISY-Input 8Модуль выходных реле VISY-Output 8
Рисунок 6 – Внешний вид цифрового входного модуля VISY-Input 8 и
модуля выходных реле VISY-Output 8
5

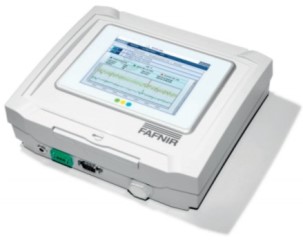

SECON-ClientTD-Display
Рисунок 7 – Внешний вид дополнительных контроллера SECON-Client
и дисплея TD-Display
Прииспользованииконтроллералюбоймодификациивозможноподключение
дополнительных сенсоров:
- дляобнаруженияутечекв двустенныхрезервуарах, шахтырезервуара,в
расширительном бачке резервуара и для поддона топливораздаточных колонок (ТРК);
- датчик контроля вакуума в межстенном пространстве трубопровода и резервуара,
а также других, в соответствии с руководством по эксплуатации;
В минимальную базовую комплектацию систем входят зонд и контроллер;
Программное обеспечение
Встроенное прикладное ПО разработано специально для решения задач непрерывного
преобразованиязначенийизмеряемыхпараметров:уровня,температуры,плотности
нефтепродукта и СУГ, уровня и температуры подтоварной воды. ПО устанавливается
изготовителем в контроллер системы и позволяет выполнять следующие функции:
-
измерять массу нефтепродукта и СУГ в резервуарах косвенным методом
статических измерений, объём нефтепродукта и СУГ при рабочей температуре, а также объём,
приведенный к 15
о
С или 20
о
С;
-
формировать отчеты по приёмке и отпуску нефтепродуктов;
-
формировать журнал событий;
-
обнаруживать утечки жидкости из резервуаров;
-
формировать сменные отчеты;
-
вырабатывать сигналы тревоги;
-
принимать сигналы от внешних устройств через цифровой входной модуль;
-
управлять внешними устройствами через модуль выходных реле;
-
осуществлять ручной ввод плотности.
Внешнее ПО поставляется в комплекте с системой, служит в качестве интерфейса для
настроек контроллера.
Данные о конфигурации системы хранятся в защищенной сегнетоэлектрической
(ферроэлектрической) оперативной памяти (FRAM) контроллера.
Изменение параметров настроек контроллера и доступ к конфигурационным данным
защищены паролем. Измерительная информация может быть просмотрена, но не может быть
изменена. Даже наличие пароля и фирменного специального ПО не дают такой возможности.
ПО не может быть мотивировано потребителем.
Методика проведения идентификации ПО описана в руководстве по эксплуатации на
системы измерений массы (глава 13).
Идентификационные данные ПО для контроллера VISY Command (VI-4) системы
приведены в таблице 1.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
6
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО vi_4_2_3_6_s_0024.hex
Номер версии (идентификационный номер) ПО Не ниже 4.2.3
Цифровой идентификатор ПО -*
*Данные недоступны, т.к. ПО не может быть модифицировано, загружено или считано
через любой интерфейс
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
1 2
Диапазон измерений объёма (массы) нефтепродукта в резервуаре, м
3
от 3 до 20000 (по
(т) вместимости
резервуара)
Диапазон измерений объёма (массы) СУГ в резервуаре, м
3
(т)от 3 до 200 (по
вместимости
резервуара)
Пределы допускаемой относительной погрешности измерений массы
нефтепродукта и СУГ в резервуаре, %:
- массы от 120 т и более±0,5
- массы до 120 т ±0,65
Диапазон измерений уровня нефтепродукта/СУГ зонда VISY-Stick
Advanced, мм:
- без модуля плотностиот 75/120 до 4050
- с модулем плотности от 200/320 до 4050
Диапазон измерений уровня нефтепродукта зонда VISY-Stick Flex, без
модуля плотности/с модулем плотности, ммот 220/500 до 20000
Пределы допускаемой абсолютной погрешности измерений уровня
нефтепродукта и СУГ, мм±1,0
Диапазон измерений уровня подтоварной воды, мм:
- зонда VISY-Stick Advancedот 30 до 1000
- зонда VISY-Stick Flex, без модуля плотности/с модулем плотностиот 160/160 до 500/360
Пределы допускаемой абсолютной погрешности измерений уровня
подтоварной воды, мм±1,0
Диапазон измерений плотности, кг/м
3
:
- с модулем VISY-Density (для нефтепродуктов)от 680 до 900
- с модулем VISY-Density LPG (для СУГ)от 480 до 640
Пределы допускаемой абсолютной погрешности измерений плотности
в резервуаре, кг/м
3
:
- нефтепродуктов:
- зондом VISY-Stick Advanced c модулем VISY-Density ±0,5
- зондом VISY-Stick Flex c модулем VISY-Density ±1,5
- СУГ зондом VISY-Stick Advanced с модулем VISY-Density LPG±0,5
Диапазон измерений температуры рабочей среды в резервуарах,
о
С от -40 до +55
7
Продолжение таблицы 2
1
2
Пределы допускаемой абсолютной погрешности измерений
температуры рабочей среды в резервуарах,
о
С:
- зондами VISY-Stick Advanced и VISY-Stick Flex ±0,5
- зондом VISY-Stick Flex Temp ±0,25
Диапазон измерений абсолютного давления, барот 0 до 25
Пределы допускаемой приведенной погрешности измерения
абсолютного давления, %±0,4
Примечание - Минимальный уровень остатка (при хранении), значения минимальной
массы, принимаемой (отпускаемой) партии нефтепродукта и СУГ и соответствующие им
значения погрешности измерений массы в резервуаре определяются по методике
измерений для конкретного резервуара
Значение
2
от -40 до +55
до 0,034
до 2,5
от -40 до +55
от -20 до +55
от 0 до +40
от 195,5 до 253
от 49 до 51
32
16
Таблица 3– Основные технические характеристики
Наименование характеристики
1
Параметры рабочей среды:
- температура,
о
С
- избыточное рабочее давление, МПа:
- жидких нефтепродуктов (за исключением СУГ)
- СУГ
Рабочий диапазон температуры окружающей среды,
о
С:
- для зондов VISY-Stick Advanced
- контроллеров без дисплея
- контроллеров с дисплеем
Параметры электрического питания от сети переменного тока:
- напряжением, В
- частота, Гц
Потребляемая мощность (базовый комплект), В
⋅
А, не более
Количество зондов, подключаемых к одному контроллеру, не более
Габаритные размеры (диаметр корпуса/модуля плотности
нефтепродукта/модуля плотности СУГ × длина), мм:
- зондов VISY-Stick Advanced
- зондов VISY-Stick Flex
- зондов VISY-Stick Flex Temp
48/54/40 × (от 623
до 4175)
48/54/- × (от 1500
до 20094)
48/-/- × (от 1000 до
20094)
400 × 300 × 195
300 × 300 × 195
300 × 300 × 125
200 × 225 × 80
200 × 225 × 80
Габаритные размеры контроллеров
(высота × длина × ширина), мм:
- VISY-Command 2/4/8/16 GUI/WEB/Print/IFSF LON
- VISY-Command 2/4/8/RF GUI/WEB/Print/IFSF LON
- VISY-Command 2/4/8/RF/IFSF LON
- контроллеров SECON-Client
Габаритные размеры модулей VISY-View Touch
(высота х длина х ширина), мм
Габаритные размеры передатчиков VISY-RFT-L (высота в сборе/без
антенны и кабельных вводов, длина, ширина), мм
340/75 × 80 × 57
8
2
Продолжение таблицы 3
1
Масса, кг, не более:
- зондов VISY-Stick Advanced
- зондов VISY-Stick Flex
- зондов VISY-Stick Flex Temp
- контроллеров VISY-Command...
- контроллеров SECON-Client
- модулей VISY-View Touch,
- передатчиков VISY-RFT-L
Маркировка взрывозащиты, не ниже
5
8
8
10
1,3
1.3
0,6
1Ех ia IIB T3 Gb.
Маркировка Ex
компонентов в
соответствии с
сертификатом Ex
Знак утверждения типа
наносится на титульные листы эксплуатационной документации (руководство по эксплуатации
системы) типографским способом и наклейкой на боковую поверхность корпуса контроллера.
Комплектность средства измерений
1 и более
(по заказу)
1
По заказу
Количество
3
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
1 2
Зонд VISY-Stick Advanced и/или
VISY-Stick Flex
VISY-Stick Flex Temp (опция)
КонтроллерVISY-Command 2/4/8/16 GUI/WEB/
Print/IFSF LON;
VISY-Command 2/4/8/RF/GUI/WEB/
Print/IFSF LON;
VISY-Command 2/4/8/RF/IFSF LON
Модуль плотностиVISY-Density;
VISY-Density LPG
Датчик давления (опция)VPS-L
То же
Внешние модули (опции)
Внешний RF передатчик (опция)
Датчики утечек
(опция)
VISY-View Touch«
VISY-Input 8«
VISY-Output 8«
SECON-Client (контроллер)«
TD-Display«
VISY-RFT-L«
VISY-Stick Interstitial;
VISY-Stick Sump Manhole;
VISY-Stick Sump Dispenser;
VISY-Stick Oil Separator;
VISY-Sludge;
«
VISY-Reed Interstitial Dry;
VISY-Reed Interstitial Wet;
VISY-Reed Sump Manhole;
VISY-Reed Sump Dispenser;
9
Продолжение таблицы 4
1
2
3
LS300/LS500
Руководство по эксплуатации
Паспорт
Методика поверки с изменением
№ 1
- 1 экз.
- 1 экз.
МЦКЛ.0229.МП1 экз.
Поверка
осуществляется в соответствии с документом МЦКЛ.0229.МП «ГСИ. Системы измерений
массы нефтепродуктов FAFNIR серии VISY-X. Методика поверки», с изменением № 1,
утвержденному ФГУП «ВНИИМС» 16.03.2020 г. и ЗАО КИП «МЦЭ» 18.03.2020 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 1-го разряда по ГОСТ 8.477-82, диапазон
измерений уровня от 0 до 20000 мм, пределы допускаемой абсолютной погрешности ± 0,3 мм;
- рабочий эталон единицы длины 3-го разряда по Государственной поверочной схеме
утвержденной приказом Росстандарта от 29.12.2018 N 2840, компарированная в соответствии с
МИ 1780-87 рулетка измерительная металлическая 2 класса точности с лотом по
ГОСТ 7502-98, с диапазоном измерений длины от 0,001 до 20 м, с погрешностью не более
±(10 +10
L) мкм, где L – число полных и неполных метров измеренных уровней;
- рабочий эталон единицы плотности по Государственной поверочной схеме
утвержденной приказом Росстандарта от 01 ноября 2019 N 2603, измеритель плотности
жидкостей вибрационный ВИП-2МР (регистрационный номер 27163-09), диапазон измерений
плотностиот650до2000кг/м
3
,пределыдопускаемойабсолютнойпогрешности
± 0,1 кг/м
3
;
- рабочий эталон 3-го разряда единицы температуры по ГОСТ 8.558-2009, термометр
цифровой малогабаритный типа ТЦМ 9410Ex/M1 в комплекте с термопреобразователем
ТТЦ01И-180 (регистрационный номер 68355-17), диапазон измерений температуры от минус 50
до плюс 200
о
С, пределы допускаемой погрешности ± (0,05 + 0,0005
|t|);
- рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009, термометр
сопротивления платиновый вибропрочный ТСПВ-1, регистрационный номер 50256-12;
- измеритель температуры многоканальный прецизионный МИТ 2.05М (далее - МИТ),
регистрационный номер
- рабочий эталон единицы избыточного давления 3-го разряда по Государственной
поверочной схеме утвержденной приказом Росстандарта от 29 июня 2018 N 1339, калибратор
давления портативный Метран 502-ПКД-10П, регистрационный номер 26014-03, диапазон
измерений избыточного давления от минус 0,1 до плюс 2,5 МПа, с пределом допускаемой
приведенной погрешностью ±0,15 %;
- ГСО 10209-2013 Стандартный образец плотности сжиженных углеводородов
ПСУГ-П, интервал допускаемых аттестованных значений от 484 до 510 кг/м
3
, абсолютная
погрешность ±0,1 кг/м
3
при Р =0,95, давлении от 1,4 до 1,6 МПа и температуре от плюс 15 до
плюс 30 °C;
- ГСО 10210-2013 Стандартный образец плотности сжиженных углеводородов
ПСУГ-Б, интервал допускаемых аттестованных значений от 567 до 585 кг/м
3
, абсолютная
погрешность ±0,1 кг/м
3
при Р =0,95, при давлении от 0,9 до 1,1 МПа и температуре от плюс 15
до плюс 30 °C;
- ГСО 10211-2013 Стандартный образец плотности сжиженных углеводородов
ПСУГ-ПБ, интервал допускаемых аттестованных значений от 500 до 570 кг/м
3
, абсолютная
погрешность ±0,1 кг/м
3
при Р =0,95, при давлении от 1,4 до 1,6 МПа и температуре от плюс 15
до плюс 30 °C.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел
паспорта на систему.
10
Сведения о методиках (методах) измерений
изложенывдокументеМЦКЛ.0412.МП-2018«Массанефтепродуктовисжиженных
углеводородных газов. Методика измерений с использованием системы измерений массы
нефтепродуктов FAFNIR серии VISY-X» с изменением №1, свидетельство об аттестации
№ RA.RU.311313/МИ-143-2019 от 10.06.2019.
Нормативные и технические документы, устанавливающие требования к системам
измерений массы нефтепродуктов FAFNIR серии VISY-X
Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений,
относящихся к сфере государственного регулирования обеспечения единства измерений,
выполняемыхприучетеиспользуемыхэнергетическихресурсов,иобязательных
метрологических требований к ним, в том числе показателей точности измерений
Приказ Росстандарта от 29.12.2018 N 2840 Об утверждении Государственной
поверочной схемы для средств измерений длины в диапазоне от 1
10
-9
до 100 м и длин волн в
диапазоне от 0,2 до 50 мкм
Приказ Росстандарта от 29 июня 2018 N 1339 Об утверждении государственной
поверочной схемы для средств измерений избыточного давления до 4000 МПа
Приказ Росстандарта от 01 ноября 2019 N 2603 Об утверждении государственной
поверочной схемы для средств измерений плотности
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня
жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы)
измерений»
ГОСТ Р 8.785-2012 ГСИ. Масса газового конденсата, сжиженного углеводородного
газа и широкой фракции легких углеводородов. Общие требования к методикам (методам)
измерений
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне от 1 до 1∙10
6
Па
Техническая документация изготовителя
Изготовитель
FAFNIR GmbH, Германия
Адрес: Schnackenburgallee 149 c, 22525 Hamburg, Germany
Телефон (факс): +49-40-398-20-70 / +49-40-390-63-39
E-mail:
Заявитель
Представительство компании «Ти-Джи-Эй Индастриз Лимитед»
«TGA Industries Limited»
ИНН 9909302830
Адрес: 125167, Москва, Ленинградский проспект, д. 37, корп. 9
Телефон (факс): +7 (495) 664-75-50
E-mail:
11
Испытательные центры
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
E-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311313
научно-
средств
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон (факс): +7(495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 61645-15 | Резервная система учета нефти системы измерений количества и показателей качества нефти № 464 АО "Черномортранснефть" | Нет данных | АО "Черноморские магистральные нефтепроводы", г.Новороссийск | 1 год | Перейти |
| 52288-12 | Система измерительная автоматизированной системы управления плавильно-литейного комплекса из двух поворотных отражательных миксеров сопротивления № 6, № 7 ОАО "РУСАЛ Новокузнецк" | Нет данных | ОАО "РУСАЛ Новокузнецкий Алюминиевый Завод" (РУСАЛ Новокузнецк), г.Новокузнецк | 1 год | Перейти |
| 38804-08 | Системы измерительные узлов налива нефтепродуктов | АСН-Д-100 (АСН-Д-100К1, АСН-Д-100К2, АСН-Д-100К3, АСН-Д-100К4) | ООО "Нью-ДОС", г.Москва | 1 год | Перейти |
| 73503-18 | Системы анализа гармоник и фликера | САГФ1000 | ООО "АНТЭМС ГРУПП", г.Москва | 1 год | Перейти |
| 72012-18 | Системы автоматизированные информационно-измерительные учета энергоресурсов "ТОТЭМ" | АИИС УЭ ТОТЭМ | АО "Комплектэнергоучет", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
