Уровнемеры радарные SITRANS LR250, SITRANS LR560, ГРСИ 72975-18
Номер госреестра:
72975-18
Наименование СИ:
Уровнемеры радарные
Обозначение типа:
SITRANS LR250, SITRANS LR560
Производитель:
Фирма "Siemens AG", Германия; производственная площадка: "Siemens SAS", Франция
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.10.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71766
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры радарные SITRANS LR250, SITRANS LR560
Назначение средства измерений
Уровнемеры радарные SITRANS LR250, SITRANS LR560 предназначены для измерений
уровня жидких сред и сыпучих материалов.
Описание средства измерений
Принцип действия уровнемеров радарных SITRANS LR250, SITRANS LR560 основан на
измерении интервала времени между излучением импульса и получением отражённого от
поверхности среды эхо-сигнала.
Уровнемеры радарные SITRANS LR250, SITRANS LR560 состоят из электронного блока
и антенны.
Электронный блок вырабатывает сигнал частотой 25 ГГц (модификация SITRANS
LR250) или 78 ГГц (модификация SITRANS LR560), который передаётся на антенну. Импульсы
излучаются антенной с заданной частотой повторения. Отражённый эхо-сигнал принимается и
преобразуется в цифровой профиль эхо-сигнала. В электронном блоке профиль сигнала
подвергается анализу, по результатам которого определяется значение уровня. Измеренное
значение уровня отображается на жидкокристаллическом дисплее и преобразуется в сигнал
аналогового или цифрового выхода.
Уровнемеры радарные SITRANS LR250, SITRANS LR560 обеспечивают отображение
измеренных значений уровня и передачу измерительной информации в аналоговом (от 4 до
20 мА с наложенным HART-протоколом) или цифровом (Modbus, Profibus РА или Foundation
Fieldbus) виде.
Уровнемеры радарные SITRANS LR250, SITRANS LR560 отличаются диапазоном
измерений, погрешностью и техническими характеристиками, кроме того уровнемеры
радарные SITRANS LR250 могут изготавливаться с разными типами антенн. Антенны
отличаются габаритными размерами и типом присоединения.
Уровнемеры радарные SITRANS LR560 выпускаются в двух исполнениях 7ML54400 и
7ML54401 отличающиеся диапазоном измерений.

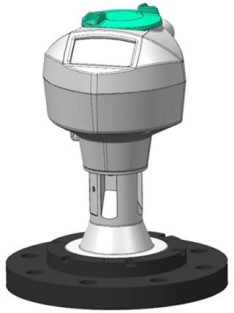

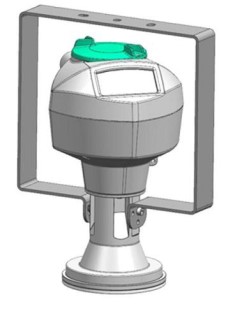

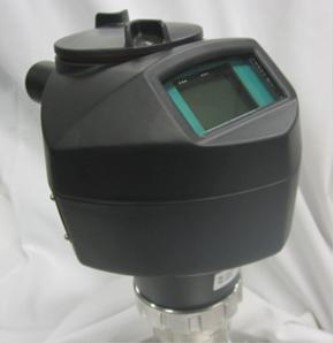

Общий вид средства измерений представлен на рисунке 1.
Лист № 2
Всего листов 5

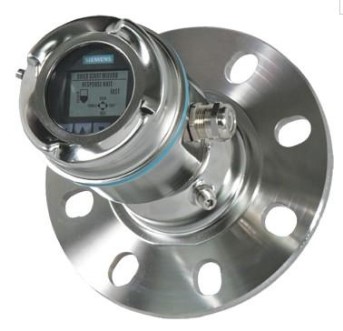

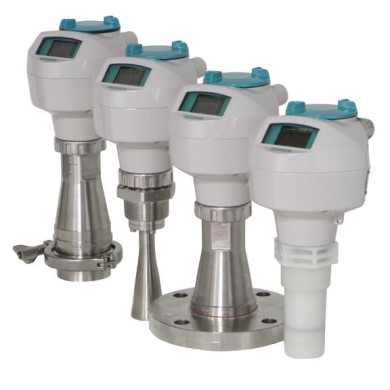

а) SITRANS LR250 c разными типами антенн

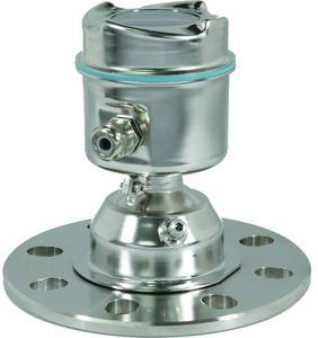

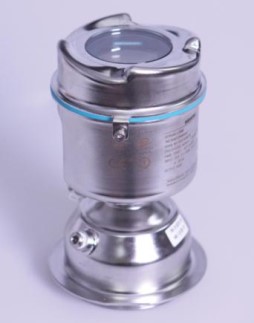

б) SITRANS LR560
Р и с у н о к 1 – Общий вид средства измерений
Пломбирование уровнемеров радарных SITRANS LR250, SITRANS LR560 не
предусмотрено.
Программное обеспечение
Встроенное программное обеспечение (далее – ПО) используется для сбора, обработки,
отображения и передачи информации об измерениях. ПО не изменяемое, контрольная сумма
прописана в энергонезависимой памяти, к которой нет доступа.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
ПО
Т а б л и ц а 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационные наименование ПОSITRANS LR250SITRANS LR560
Номер версии (идентификационный номер)
не ниже 1.03.04-xx не ниже 1.00.02-хх
ЦифровойидентификаторПО
(контрольная сумма)
0x0C8F0x47C0
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Т а б л и ц а 2 – Метрологические характеристики уровнемеров радарных SITRANS Trial
Наименование характеристикиЗначение
Диапазон измерений уровня, м:
-
для антенн диаметром до 50 мм включ.от 0,05
1)
до 10
-
для антенн диаметром св. 50 ммот 0,05
1)
до 20
Пределыдопускаемойосновной абсолютной погрешности
измерений уровня, мм:
-
в диапазоне от 0,05 до 0,3 м trial.±10
-
в диапазоне св. 0,3 до 10 м включ. ±3
Пределыдопускаемойосновной относительной погрешности
измерений уровня свыше 10 м, %±0,03
Пределы допускаемой дополнительной относительной погрешности
измерений уровня от изменения температуры окружающей среды в
диапазоне рабочих температур, на каждые
10 °С, %±0,003
Пределы допускаемой абсолютной погрешности токового выхода от
4 до 20 мА, мА±0,02
Нормальные условия измерений:
-
температура окружающей среды, °Сот +15 до +25
______________
_
_______
1)
От конца антенны.
Т а б л и ц а 3 – Метрологические характеристики уровнемеров радарных SITRANS LR560,
исполнения 7ML54400 и 7ML54401
Наименование характеристики
7ML54400
З
н
ач
е
н
и
е
7ML54401
Диапазон измерений уровня, м от 0,4 до 40от 0,4 до 100
Пределы допускаемой абсолютной погрешности
измерений уровня до 10 м включ., мм±25
Пределы допускаемой относительной погрешности
измерений уровня св. 10 м, %±0,25
Пределы допускаемой абсолютной погрешности
токового выхода от 4 до 20 мА, мА±0,02
Зе
24
24 , 24
Т а б л и ц а 4 – Основные технические характеристики
Наименование характеристики
SITRANS LR250
н
ач
е
ни
SITRANS LR560
1 23
Габаритные размеры, мм, не более154×185×196110×67
Габаритные размеры антенны:
-
диаметр, мм, не более100100
-
длина, мм, не более220 1285
Масса, кг, не более 3,0 4,2
Количество выходных каналов:
-
аналоговых 1
-
цифровых 1
Параметры электрического питания:
+6
+6
+
6
-
напряжение постоянного тока, В
-
15
Давление измеряемой среды, МПа от 0 до 4,0 от 0 до 0,3
Лист № 4
Всего листов 5
23
1
Условия эксплуатации:
-
температура окружающей среды, °С
Диапазон температуры рабочей среды, °С:
-
по заказу
Средний срок службы, лет
от -40 до +80
от -40 до +80 от -40 до +100
от -40 до +200 от -40 до +200
12
Знак утверждения типа
наносится на корпус уровнемера в виде шильдика или наклейки, а также на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Т а б л и ц а 4 – Комплектность средства измерений
Наименование
Уровнемер радарный
Пульт программирования
Руководство по эксплуатации
Методика поверки
Обозначение
SITRANS LR250 или SITRANS LR560
--
РТ-МП-5379-449-2018
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу РТ-МП-5379-449-2018 «ГСИ. Уровнемеры радарные SITRANS
LR250, SITRANS LR560. Методика поверки», утверждённому ФБУ «Ростест-Москва»
10 августа 2018 г.
Основные средства поверки:
-
рулеткаизмерительнаяметаллическаяYAMAYOSTILONZNX30-3X
(регистрационный номер в Федеральном информационном фонде по обеспечению единства
измерений 32251-06);
-
рулетка измерительная металлическая D 80, класс точности 2 по ГОСТ 7502-98
(регистрационный номер в Федеральном информационном фонде по обеспечению единства
измерений 21096-12);
-
дальномер лазерный Leica DISTO D3 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 38321-08), диапазон измерений от
0,05 до 100 м, погрешность ±(1,0 мм + 0,1 мм/м);
-
калибратор многофункциональный MC5-R (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 22237-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам
радарным SITRANS LR250, SITRANS LR560
Техническая документация фирмы «Siemens AG», Германия
Лист № 5
Всего листов 5
Изготовитель
Фирма «Siemens AG», Германия
Адрес: Germany, Oestliche Rheinbruecken Strasse 50, 76187 Karlsruhe
Телефон: +49 721 595-0
Web-сайт:
Е-mail:
Производственная площадка:
«Siemens S.A.S», Франция
Адрес: Usine de Haguenau, 1 Chemin de la Sandlach 67506 Haguenau Cedex, Франция
Телефон: +33 3 69 06 55 55
Web-сайт:
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)
ИНН 7725025502
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Телефон: +7 (495) 737-10-37
Факс: +7 (495) 737-23-99
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: +7 (495) 544-00-00
Web-сайт:
Е-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
