Номер госреестра:

72790-18

Наименование СИ:

Штангенциркули

Обозначение типа:

301, 302, 303, 304, 305, 306, 307, 311, 313, 315, 317, 341, 343, 351, 363

Производитель:

Фирма "Asimeto (Guangzhou) Inc.", Китай

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

17.10.2023

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 71572

об утверждении типа средств измерений

Лист № 1

Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенциркули серий 301, 302, 303, 304, 305, 306, 307, 311, 313, 315, 317, 341,

343, 351, 363

Назначение средства измерений

Штангенциркули серий 301, 302, 303, 304, 305, 306, 307, 311, 313, 315, 317, 341, 343, 351,

363 (далее - штангенциркули) предназначены для измерения наружных и внутренних размеров

изделий, а также для измерений глубин.

Описание средства измерений

Штангенциркули изготавливаются следующих серий:

- 302, 311, 313, 341, 343, 351, 363 – с отсчетом по нониусу;

- 303, 304 – с отсчетом по круговой шкале;

- 301, 305, 306, 307, 315, 317 – с цифровым отсчетным устройством.

Принцип действия штангенциркулей серий 302, 311, 313

341, 343, 351

363 основан на

измерении линейных размеров методом непосредственной оценки совпадения делений шкалы

на штанге с делениями нониуса, расположенного на подвижной рамке штангенциркуля.

Принцип действия штангенциркулей серий 303, 304 основан на измерении линейных

размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по

делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством под-

вижного ободка и блокируется стопорным винтом.

Принцип действия штангенциркулей серий 301, 305, 306, 307, 315

317 основан на преоб-

разовании линейного перемещения рамки штангенциркуля в электрический сигнал с после-

дующим выводом показаний на дисплей с цифровой индикацией.

Штангенциркули серий 302, 311, 313, 341, 343, 351, 363 состоят из штанги, подвижной

рамки, губок для наружных и внутренних измерений, а также фиксирующего винта. Имеют

двойную шкалу: метрическую и дюймовую.

Штангенциркули серий 303 и 304 состоят из штанги, подвижной рамки, круговой шкалы

отсчетного устройства, губок для наружных и внутренних измерений, а также фиксирующего

винта. Корпус штангенциркулей выполнен из литого алюминия.

Штангенциркули серий 301, 305, 306, 307, 315, 317 состоят из штанги и рамки, имеющей

дисплей с цифровой индикацией результатов измерений, губок для наружных и внутренних из-

мерений, источника питания, а также фиксирующего винта.

Каждая из серий имеет свои отличительные особенности.

Штангенциркули серии 302 (мод. 302-26-0, 302-26-2) применяются для измерений на-

ружных и внутренних размеров, с диапазоном измерений от 0 до 150 мм. Двусторонние. Имеют

дополнительные верхние заостренные губки. Имеют колесо микроподачи, глубиномер, стопор-

ный винт и неразборную рамку.

Штангенциркули серии 302 (мод. 302-12-0, 302-20-0, 302-32-0, 302-40-0, 302-12-2, 302-

20-2, 302-32-2, 302-40-2) применяются для измерений наружных и внутренних размеров, с диа-

пазоном измерений от 0 до 1000 мм. Двусторонние. Имеют дополнительные верхние заострен-

ные губки. Без глубиномера. Имеют колесо микроподачи, два стопорных винта и не разборную

рамку.

Штангенциркули серии 302 (мод. 302-12-8, 302-20-8, 302-32-8, 302-40-8) применяются

для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 1000 мм.

Двусторонние. Имеют дополнительные верхние заостренные губки. Без глубиномера. Имеют

колесо микроподачи, два стопорных винта и разборную рамку.

Лист № 2

Всего листов 20

Штангенциркули серии 311 (мод. 311-12-0, 311-18-0, 311-20-0, 311-24-0, 311-32-0, 311-

40-0, 311-60-0, 311-80-0, 311-12-2, 311-18-2, 311-20-2, 311-24-2, 311-32-2, 311-40-2, 311-60-2,

311-80-2) применяются для измерений наружных и внутренних размеров, с диапазоном измере-

ний от 0 до 2000 мм. Односторонние. С удлиненными губками. Без глубиномера. Имеют колесо

микроподачи, два стопорных винта. Рамка не разборная.

Штангенциркули серии 311 (мод. 311-12-4, 311-20-4, 311-30-4, 311-40-4, 311-12-6, 311-

20-6, 311-30-6, 311-40-6) применяются для измерений наружных и внутренних размеров, с диа-

пазоном измерений от 0 до 1000 мм. Односторонние. С удлиненными губками. Без глубиноме-

ра. Имеют колесо микроподачи, два стопорных винта. Рамка не разборная.

Штангенциркули серии 313 (мод. 313-12-0, 313-18-0, 313-20-0, 313-24-0, 313-32-0, 313-

40-0, 313-60-0, 313-80-0) применяются для измерений наружных и внутренних размеров, с диа-

пазоном измерений от 0 до 2000 мм. Односторонние. С удлиненными губками. Без глубиноме-

ра. Имеют колесо микроподачи, два стопорных винта. Рамка разборная.

Штангенциркули серии 313 (мод. 313-12-4, 313-20-4, 313-30-4, 313-40-4) применяются

для измерений наружных и внутренних размеров, с диапазоном измерений от 0 до 1000 мм. Од-

носторонние. С удлиненными губками. Без глубиномера. Имеют колесо микроподачи, два сто-

порных винта. Рамка разборная.

Штангенциркули серии 341 применяются для измерений наружных и внутренних разме-

ров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Имеют дополнительные верхние

заостренные губки. Имеют колесо микроподачи, глубиномер, стопорный винт и не разборную

рамку.

Штангенциркули серии 343 применяются для измерений наружных и внутренних разме-

ров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Имеют дополнительные верхние

заостренные губки. Имеют колесо микроподачи, глубиномер, стопорный винт и разборную

рамку.

Штангенциркули серии 351 применяются для измерений наружных и внутренних разме-

ров, с диапазоном измерений от 0 до 200 мм. Двусторонние. Имеют дополнительные верхние

заостренные губки. Имеют глубиномер. Не имеют колеса микроподачи, стопорного винта. Рам-

ка не разборная.

Штангенциркули серии 363 применяются для измерений наружных и внутренних разме-

ров, с диапазоном измерений от 0 до 280 мм. Двусторонние. Имеют дополнительные верхние

заостренные губки. Имеют колесо микроподачи, глубиномер, колесо микроподачи, два стопор-

ных винта и разборную рамку.

Штангенциркули серий 303 и 304 оснащены твердосплавными измерительными поверх-

ностями, применяются для измерений наружных и внутренних размеров. Двусторонние. Имеют

глубиномер и стопорный винт.

Штангенциркули серии 301 применяются для измерений наружных и внутренних разме-

ров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Имеют глубиномер, двойную шка-

лу: метрическую и дюймовую. Штангенциркуль оснащен запатентованной индуктивной изме-

рительной системой «Sylvac».

Штангенциркули серии 305 применяются для измерений наружных и внутренних разме-

ров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Корпус штангенциркуля выполнен

из металла, устойчив к воздействию холода, влаги, пыли и масла. Имеют глубиномер, колесо

микроподачи, двойную шкалу: метрическую и дюймовую.

Штангенциркули серии 306 применяются для измерений наружных и внутренних разме-

ров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Имеют увеличенный экран

53,5*15,5 мм. Имеют глубиномер, двойную шкалу: метрическую и дюймовую. Колесо микро-

подачи (мод. 306-06-3, 306-08-3, 306-12-3, 306-06-5, 306-12-5).

Штангенциркули серии 307 применяются для измерений наружных и внутренних разме-

ров, с диапазоном измерений от 0 до 300 мм. Двусторонние. Имеют глубиномер, двойную шка-

лу: метрическую и дюймовую. Колесо микроподачи отсутствует.

Лист № 3

Всего листов 20

Штангенциркули серии 315 двусторонние (мод. 315-12-8, 315-20-8, 315-32-8, 315-40-8) и

односторонние (мод. 315-12-6, 315-20-6, 315-24-6, 315-32-6, 315-40-6), применяются для изме-

рений наружных и внутренних размеров, с диапазоном измерений от 0 до 1000 мм. Губки для

внутренних измерений имеют округлую форму. Имеют колесо микроподачи, двойную шкалу:

метрическую и дюймовую, и два фиксирующих винта. Имеют 6 функциональных кнопок. Ус-

тановка нуля возможна из любой позиции.

Штангенциркули серии 317 двусторонние. Конструкция включает одну подвижную губ-

ку (с возможностью перемещения по вертикали), что позволяет измерять толщины на различ-

ных высотах/глубинах. Без глубиномера. Имеют двойную шкалу: метрическую и дюймовую.

Установка нуля возможна из любой позиции.

Общий вид штангенциркулей приведён на рисунках 1 – 16.

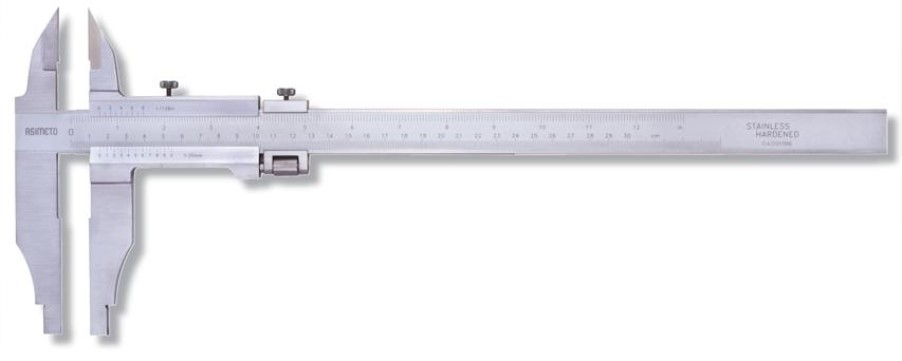

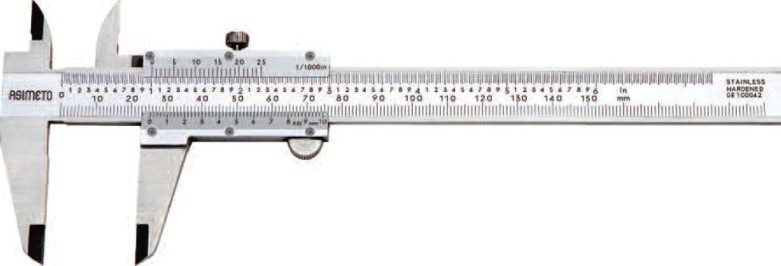

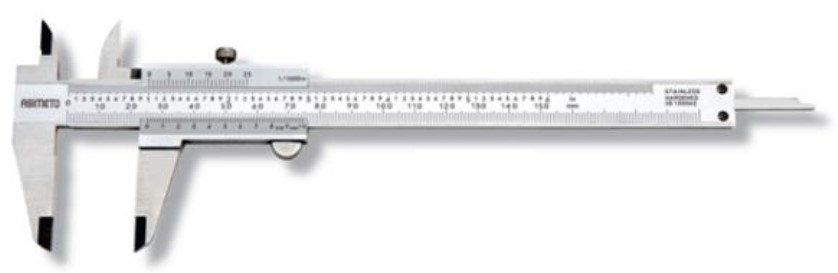

Рисунок 1 – Общий вид штангенциркулей двусторонних с глубиномером серии 302

Рисунок 2 – Общий вид штангенциркулей двусторонних без глубиномера серии 302

Лист № 4

Всего листов 20

Рисунок 3 – Общий вид штангенциркулей серии 311

Рисунок 4 – Общий вид штангенциркулей серии 313

Рисунок 5 – Общий вид штангенциркулей серии 341

Рисунок 6 – Общий вид штангенциркулей серии 343

Лист № 5

Всего листов 20

Рисунок 7 – Общий вид штангенциркулей серии 363

Рисунок 8 – Общий вид штангенциркулей серии 351

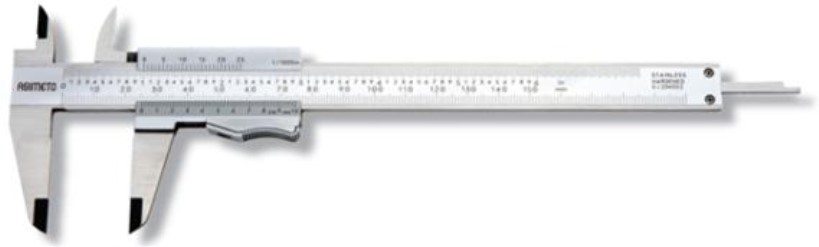

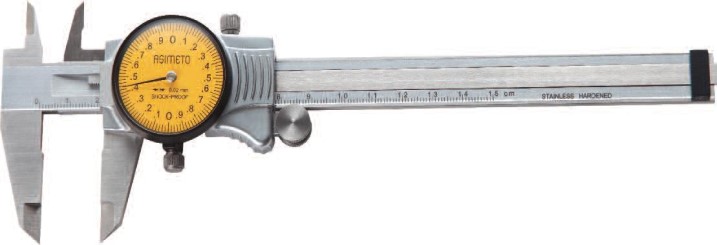

Рисунок 9 – Общий вид штангенциркулей серии 303

Рисунок 10 – Общий вид штангенциркулей серии 304

Лист № 6

Всего листов 20

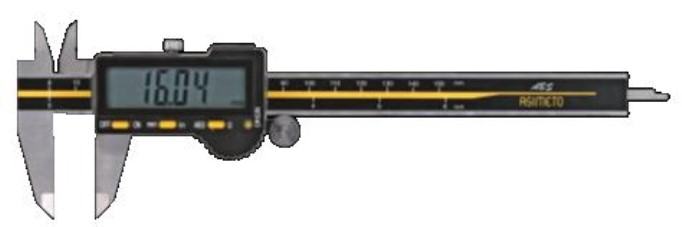

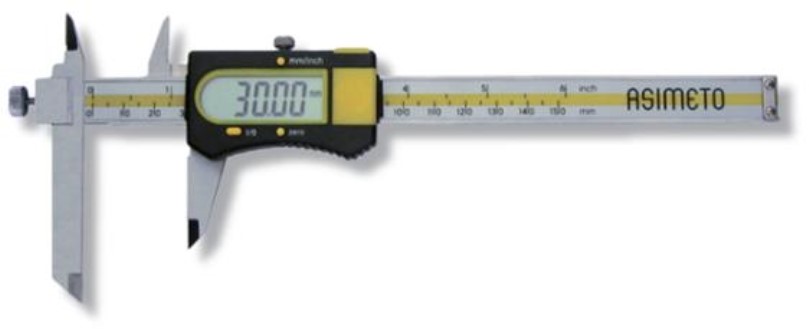

Рисунок 11 – Общий вид штангенциркулей серии 301

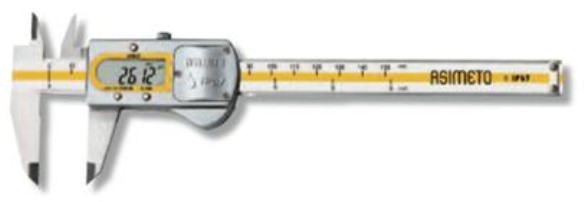

Рисунок 12 – Общий вид штангенциркулей серии 305

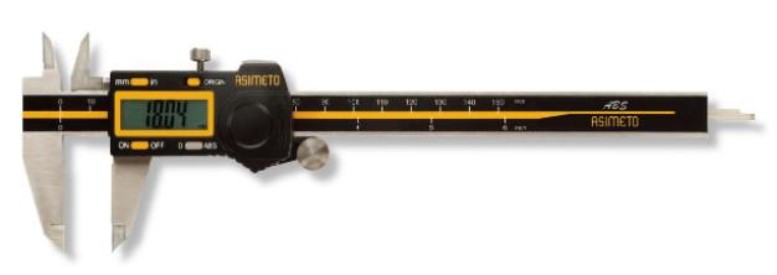

Рисунок 13 – Общий вид штангенциркулей серии 306

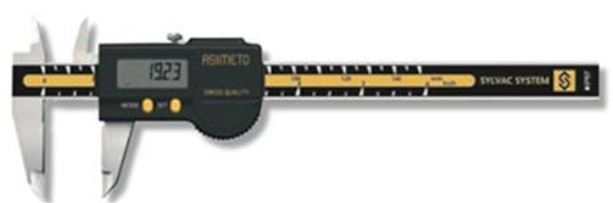

Рисунок 14 – Общий вид штангенциркулей серии 307

Рисунок 15 – Общий вид штангенциркулей односторонних серии 315

Лист № 7

Всего листов 20

Рисунок 16 – Общий вид штангенциркулей двусторонних серии 315

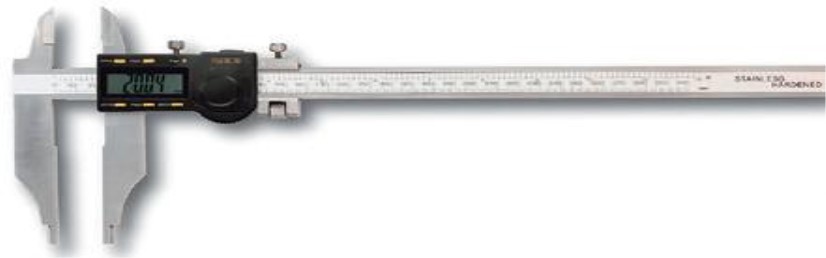

Рисунок 17 – Общий вид штангенциркулей серии 317

Пломбирование штангенциркулей серий 301, 302, 303, 304, 305, 306, 307, 311, 313, 315,

317, 341, 343, 351, 363 не предусмотрено.

Программное обеспечение

отсутствует.

Лист № 8

Всего листов 20

Метрологические и технические характеристики

Значение отсче-

СерияТипта по нониусу,

мм

343

302

Двусторонние с глубиномером

Таблица 1 – Метрологические характеристики штангенциркулей с отсчетом по нониусу

Размеры, мм, не более

Модифи-Диапазон из-Вылет губок дляВылет губок для

кация мерений, мм внутренних изме- наружных измере-

ренийний

123456 7

341-06-0от 0 до 1500,052342

341-66-0от 0 до 1500,052342

341-06-2от 0 до 1500,052342

341-08-0от 0 до 2000,052552

341341-12-0от 0 до 3000,052966

341-04-4от 0 до 1000,022127

341-06-4от 0 до 1500,022342

341-08-4от 0 до 2000,022652

341-12-4от 0 до 3000,022966

343-04-4от 0 до 1000,022127

343-06-4от 0 до 1500,022342

343-08-4от 0 до 2000,022652

343-12-4от 0 до 3000,022966

363-05-6от 0 до 1300,022342

363363-07-6от 0 до 1800,022652

363-11-6от 0 до 2800,022966

351-06-0от 0 до 1500,052342

351-06-2от 0 до 1500,052342

351351-08-0от 0 до 2000,052652

351-06-4от 0 до 1500,022342

351-08-4от 0 до 2000,022652

302-26-0от 0 до 1500,052342

302-26-2от 0 до 1500,022342

Пределы допускаемой абсо-

лютной погрешности изме-

рений наружных размеров,

мм

±0,05

±0,02

±0,03

±0,04

±0,02

±0,03

±0,04

±0,02

±0,03

±0,04

±0,05

±0,02

±0,03

±0,05

±0,02

Лист № 9

Всего листов 20

Диапазон из-

мерений, мм

Значение отсче-

та по нониусу,

мм

Продолжение таблицы 1

кация

Серия

Модифи-

Тип

302

Двусторонние без глубиноме-

ра

123

302-12-0

302-20-0

302-32-0

302-40-0

302-12-2

302-20-2

302-32-2

302-40-2

302-12-8

302-20-8

302-32-8

302-40-8

311-12-4

311-20-4

311-30-4

311-40-4

311-12-6

311-20-6

311-30-6

311311-40-6

311-12-0

311-18-0

311-20-0

311-24-0

311-32-0

311-40-0

311-60-0

Односторонние

от 0 до 300

от 0 до 500

от 0 до 800

от 0 до 1000

от 0 до 300

от 0 до 500

от 0 до 800

от 0 до 1000

от 0 до 300

от 0 до 500

от 0 до 800

от 0 до 1000

от 0 до 300

от 0 до 500

от 0 до 750

от 0 до 1000

от 0 до 300

от 0 до 500

от 0 до 750

от 0 до 1000

от 0 до 300

от 0 до 450

от 0 до 500

от 0 до 600

от 0 до 800

от 0 до 1000

от 0 до 1500

0,02

0,05

0,02

0,05

0,02

Размеры, мм, не более

Вылет губок для Вылет губок для

внутренних изме- наружных измере-

ренийний

6 7

58 102

69 152

58 102

69 152

39 92

57 152

66 152

— 92

— 202

— 92

— 202

— 77

— 102

— 152

— 202

Пределы допускаемой абсо-

лютной погрешности изме-

trial наружных размеров, мм

±0,04

±0,05

±0,07

±0,08

±0,1

±0,04

±0,05

±0,07

±0,04

±0,05

±0,07

±0,05

±0,08

±0,10

±0,04

±0,05

±0,07

±0,11

Лист № 10

Всего листов 20

Диапазон

измерений,

мм

Значение отсче-

та по нониусу,

мм

Продолжение таблицы 1

кация

Серия

Модифи-

Тип

313

1 2 3

311-80-0

311-12-2

311-18-2

311-20-2

311311-24-2

311-32-2

311-40-2

311-60-2

311-80-2

313-12-4

313-20-4

313-30-4

313-40-4

313-12-0

313-18-0

313-20-0

313-24-0

313-32-0

313-40-0

313-60-0

313-80-0

Односторонние

от 0 до 2000

от 0 до 300

от 0 до 450

от 0 до 500

от 0 до 600

от 0 до 800

от 0 до 1000

от 0 до 1500

от 0 до 2000

от 0 до 300

от 0 до 500

от 0 до 750

от 0 до 1000

от 0 до 300

от 0 до 450

от 0 до 500

от 0 до 600

от 0 до 800

от 0 до 1000

от 0 до 1500

от 0 до 2000

0,02

0,05

0,02

Размеры, мм, не более

Вылет губок для Вылет губок для

внутренних изме- наружных измере-

ренийний

6 7

— 202

— 77

— 102

— 152

— 202

— 92

— 202

— 77

— 102

— 152

— 202

Пределы допускаемой абсо-

лютной погрешности изме-

рений наружных размеров,

мм

±0,14

±0,05

±0,08

±0,10

±0,15

±0,20

±0,04

±0,05

±0,07

±0,04

±0,05

±0,07

±0,11

±0,14

Лист № 11

Всего листов 20

Модифи-

ммту, мм

Вылет губок дляВылет губок для

303

Двусторонние с глубиномером

Таблица 2 – Метрологические характеристики штангенциркулей с отсчетом по круговой шкале.

Диапазон Значение отсче-

Размеры, мм, не более

Серия

кация

Типизмерений,та по цифербла-

внутренних изме-наружных измере-

рений ний

1234567

303-06-0 от 0 до 150 0,01 23 42

303-08-0 от 0 до 200 0,01 26 52

303-12-0 от 0 до 300 0,01 27 66

303-06-2 от 0 до 150 0,02 23 42

303-08-2 от 0 до 200 0,02 26 52

303-12-2 от 0 до 300 0,02 27 66

304-06-4 от 0 до 150 0,01 23 42

304-56-4 от 0 до 150 0,01 23 42

304-08-4 от 0 до 200 0,01 23,5 50

304304-12-4от 0 до 3000,012766

304-06-6от 0 до 1500,022342

304-08-6от 0 до 2000,022652

304-12-6от 0 до 3000,022766

Пределы допускаемой абсо-

лютной погрешности изме-

рений наружных размеров,

мм

±0,02

±0,03

±0,04

±0,02

±0,03

±0,04

±0,02

±0,03

±0,04

±0,02

±0,03

±0,04

Лист № 12

Всего листов 20

301

305

307

306

Диапазон

СерияТипизмерений,

мм

Таблица 3 – Метрологические характеристики штангенциркулей с цифровым отсчетным устройством

Шаг дискретно-Размеры, мм, не более

Модифи-сти цифровогоВылет губок дляВылет губок для

кация отсчетного уст- внутренних изме- наружных измере-

ройства, ммренийний

Пределы допускаемой абсо-

лютной погрешности изме-

рений наружных размеров,

мм

301-06-0

301-06-2

301-08-0

301-12-0

305-06-2

305-08-2

305-12-2

307-56-2

307-58-2

307-62-2

307-04-4

307-06-4

307-08-4

307-12-4

306-06-6

306-08-6

306-12-6

306-06-4

306-08-4

306-12-4

306-06-3

306-08-3

306-12-3

306-06-5

306-12-5

Двусторонние с глубиномером

45678

от 0 до 150 0,01 23 42 ±0,02

от 0 до 150 0,01 23 45 ±0,02

от 0 до 200 0,01 26 55 ±0,03

от 0 до 300 0,01 27 66 ±0,03

от 0 до 150 0,01 23 45 ±0,02

от 0 до 200 0,01 26 55 ±0,03

от 0 до 300 0,01 27 62 ±0,03

от 0 до 150 0,01 23 45 ±0,02

от 0 до 200 0,01 26 55 ±0,03

от 0 до 300 0,01 27 62 ±0,03

от 0 до 100 0,01 21 37 ±0,02

от 0 до 150 0,01 23 42 ±0,02

от 0 до 200 0,01 26 52 ±0,03

от 0 до 300 0,01 27 62 ±0,03

от 0 до 150 0,01 23 45 ±0,02

от 0 до 200 0,01 26 55 ±0,03

от 0 до 300 0,01 27 62 ±0,03

от 0 до 150 0,01 23 45 ±0,02

от 0 до 200 0,01 26 55 ±0,03

от 0 до 300 0,01 27 62 ±0,03

от 0 до 150 0,01 23 45 ±0,02

от 0 до 200 0,01 26 55 ±0,03

от 0 до 300 0,01 27 62 ±0,03

от 0 до 150 0,01 23 45 ±0,02

от 0 до 300 0,01 27 62 ±0,03

Лист № 13

Всего листов 20

Диапазон

измерений,

мм

Продолжение таблицы 3

кация

Серия

Модифи-

Тип

315

Двусторонние

без глубиномера

1 2 3

317-06-0

317317-08-0

317-12-0

315-12-8

315-20-8

315-32-8

315-40-8

315-12-6

315-20-6

315315-24-6

315-32-6

315-40-6

Односто-

ронние

от 0 до 150

от 0 до 200

от 0 до 300

от 0 до 500

от 0 до 800

от 0 до 1000

от 0 до 300

от 0 до 500

от 0 до 600

от 0 до 800

от 0 до 1000

Шаг дискретно-

сти цифрового

отсчетного уст-

ройства, мм

0,01

Размеры, мм, не более

Вылет губок для Вылет губок для

внутренних изме- наружных измере-

ренийний

6 7

23110/42

26120/52

27130/62

56 92

56 152

67 152

— 92

— 152

Пределы допускаемой абсо-

лютной погрешности изме-

рений наружных размеров,

мм

±0,04

±0,05

±0,04

±0,05

±0,07

±0,04

±0,05

±0,07

Лист № 14

Всего листов 20

Таблица 4 – Метрологические характеристики

Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм

при значении отсчетас ценой деления круговой шкалы, с шагом дискретности цифрово-

по нониусу, ммммго отсчетного устройства, мм

0,020,05 0,01 0,02 0,01

±0,03±0,05±0,03±0,03±0,03

СерияМодификация

311

313

Таблица 5 – Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными

поверхностями

Размер сдвинутых до соприкосновения губок с цилиндрически-

ми измерительными поверхностями, мм

123

311-12-4 10

311-20-4 20

311-30-4 20

311-40-4 20

311-12-6 10

311-20-6 20

311-30-6 20

311-40-6 20

311-12-0 10

311-18-0 20

311-20-0 20

311-24-0 20

311-32-0 20

311-40-0 20

311-60-0 20

311-80-0 20

311-12-2 10

311-18-2 20

311-20-2 20

311-24-2 20

311-32-2 20

311-40-2 20

311-60-2 20

311-80-2 20

313-12-4 10

313-20-4 20

313-30-4 20

313-40-4 20

313-12-0 10

313-18-0 20

313-20-0 20

313-24-0 20

313-32-0 20

313-40-0 20

313-60-0 20

313-80-0 20

Лист № 15

Всего листов 20

Продолжение таблицы 5

СерияМодификация

302

315-12-8

315-20-8

315-32-8

315-40-8

315

315-12-6

315-20-6

315-24-6

315-32-6

315-40-6

302-12-0

302-20-0

302-32-0

302-40-0

302-12-2

302-20-2

302-32-2

302-40-2

302-12-8

302-20-8

302-32-8

302-40-8

Размер сдвинутых до соприкосновения губок с цилиндрически-

ми измерительными поверхностями, мм

0,07

0,02

Условия эксплуатации:

- диапазон рабочих температур, °С

- относительная влажность воздуха, %, не более

Значение

0,01

0,02

0,04

±0,03

0,32

Таблица 6 – Основные метрологические и технические характеристики

Наименование характеристики

Отклонение от плоскостности и прямолинейности измерительных поверхностей

(требования к плоскостности относятся только к поверхностям шириной более

4 мм), мм, не более

- для длины губок от 0 до 100 мм включ.

- для длины губок св. 100 мм

Отклонение от параллельности измерительных поверхностей губок для внут-

ренних измерений мм, не более

Отклонение от параллельности плоских измерительных поверхностей губок для

измерения наружных размеров, мм, не более

- для длины губок от 0 до 100 мм включ.

- для длины губок св. 100 мм

Расстояние между кромочными измерительными поверхностями губок для

внутренних измерений для штангенциркулей двусторонних с

глубиномером и штангенциркулей серии 317, установленных на размер 10 мм,

мм

Отклонение размера сдвинутых до соприкосновения губок с цилиндрическими

измерительными поверхностями для измерений внутренних размеров, мм

Шероховатость плоских и цилиндрических измерительных поверхностей штан-

генциркулей, мкм, не более

Шероховатость измерительных поверхностей кромочных губок и плоских вспо-

могательных измерительных поверхностей штангенциркулей, мкм, не более

0,63

от +15 до

+25

Лист № 16

Всего листов 20

Масса, кг, не бо-

лее

343

302

311

Таблица 7 – Габаритные размеры и масса штангенциркулей

Габаритные разме-

СерияМодификацияры (Д×Ш×В), мм,

не более

123

341-06-0237×81×8

341-66-0237×81×8

341-06-2237×81×8

341-08-0299×93×8

341341-12-0412×115×10

341-04-4 177×64×8

341-06-4 237×81×8

341-08-4 299×94×8

341-12-4412×115×10

343-04-4 177×64×8

343-06-4 237×81×8

343-08-4 299×94×8

343-12-4412×115×10

363-05-6 230×81×8

363363-07-6292×95×8

363-11-6 412×115×10

351-06-0230×81×8

351-06-2230×81×8

351351-08-0292×95×8

351-06-4230×81×8

351-08-4292×95×8

302-26-0237×81×8

302-26-2237×81×8

302-12-0 472×178×10

302-20-0 740×246×10

302-32-0 1040×246×15

302-40-0 1240×246×15

302-12-2 472×178×10

302-20-2 740×246×10

302-32-2 1040×246×15

302-40-2 1240×246×15

302-12-8 472×149×10

302-20-8 740×234×10

302-32-8 1040×243×15

302-40-8 1240×243×15

311-12-4 522×112×10

311-20-4 810×227×10

311-30-4 1055×227×15

311-40-4 1310×234×15

311-12-6 522×112×10

311-20-6 810×227×10

311-30-6 1055×227×15

311-40-6 1310×234×15

311-12-0 522×97×10

311-18-0 755×127×10

0,3

0,5

0,3

0,5

0,3

0,5

0,3

0,4

2,3

1,7

2,3

5,4

6,4

1,7

2,3

5,4

6,4

1,1

2,3

5,4

6,4

1,0

2,3

2,9

3,5

1,0

2,3

2,9

3,5

0,7

1,0

Лист № 17

Всего листов 20

Серия

Модификация

311

313

303

304

301

Продолжение таблицы 1

Масса, кг, не бо-

лее

305

311-20-0

311-24-0

311-32-0

311-40-0

311-60-0

311-80-0

311-12-2

311-18-2

311-20-2

311-24-2

311-32-2

311-40-2

311-60-2

311-80-2

313-12-4

313-20-4

313-30-4

313-40-4

313-12-0

313-18-0

313-20-0

313-24-0

313-32-0

313-40-0

313-60-0

313-80-0

303-06-0

303-08-0

303-12-0

303-06-2

303-08-2

303-12-2

304-06-4

304-56-4

304-08-4

304-12-4

304-06-6

304-08-6

304-12-6

301-06-0

301-06-2

301-08-0

301-12-0

305-06-2

Габаритные разме-

ры (Д×Ш×В), мм,

не более

810×127×10

1055×134×10

1110×184×15

1310×184×15

1890×244×20

2340×244×20

522×97×10

755×127×10

810×127×10

910×134×10

1110×184×15

1310×184×15

1890×244×20

2340×244×20

522×112×10

810×227×10

1055×227×15

1310×234×15

522×97×10

755×127×10

810×127×10

910×134×10

1110×184×15

1310×184×15

1890×244×20

2340×244×20

237×81×18

292×95×18

395×110×18

236×81×18

292×95×18

395×110×18

236×81×18

290×90,5×18

395×110×18

236×81×18

292×95×18

395×110×18

238×81×15

238×84×15

288×97×15

402×109×15

238×84×15

2,3

2,4

2,9

3,5

2,4

7,8

1,0

1,1

2,3

2,4

2,9

3,5

6,8

12,0

1,0

2,3

2,9

3,5

1,0

1,1

2,3

2,4

3,0

3,5

6,8

12,0

0,4

0,9

0,4

0,9

0,4

0,5

0,9

0,4

0,5

0,9

0,5

0,9

Лист № 18

Всего листов 20

Серия

Модификация

305

307

306

317

315

Продолжение таблицы 1

Масса, кг, не бо-

лее

305-08-2

305-12-2

307-56-2

307-58-2

307-62-2

307-04-4

307-06-4

307-08-4

307-12-4

306-06-6

306-08-6

306-12-6

306-06-4

306-08-4

306-12-4

306-06-3

306-08-3

306-12-3

306-06-5

306-12-5

317-06-0

317-08-0

317-12-0

315-12-8

315-20-8

315-32-8

315-40-8

315-12-6

315-20-6

315-24-6

315-32-6

315-40-6

Габаритные разме-

ры (Д×Ш×В), мм,

не более

288×97×15

402×105×15

238×84×15

288×97×15

402×105×15

178×74×15

238×81×15

288×94×15

402×106×15

238×84×15

288×97×15

402×106×15

238×84×15

288×97×15

402×106×15

238×84×15

288×97×15

402×106×15

238×84×15

402×106×15

259×149×15

309×162×15

409×173×15

470×173×15

685×233×15

1035×251×15

1235×251×15

472×117×15

682×177×15

732×177×15

1035×184×15

1235×184×15

0,4

0,6

0,4

0,6

0,7

0,4

0,6

0,7

0,4

0,6

0,7

0,4

0,6

0,7

0,4

0,6

0,7

0,4

0,7

0,6

0,7

1,2

1,5

5,9

6,5

1,2

1,5

5,9

6,5

Знак утверждения типа

наносится на эксплуатационную документацию типографическим методом.

Комплектность средства измерений

Таблица 8 – Комплектность средства измерений

Наименование

Штангенциркуль

Руководство по эксплуатации

Элемент питания

Отвертка

Футляр

Гарантийный талон

Обозначение

------

Количество

1 шт.

Лист № 19

Всего листов 20

- только для штангенциркулей с цифровым отсчетным устройством

– только для штангенциркулей серии 305

Обозначение

МП АПМ 05-17

Количество

1 шт.

Наименование

Методика поверки

______________

____

_______

Поверка

осуществляется по документу МП АПМ 05-17 «Штангенциркули серий 301, 302, 303, 304, 305,

306, 307, 311, 313, 315, 317, 341, 343, 351, 363. Методика поверки», утвержденному

ООО «Автопрогресс-М» 17.12.2017 г.

Основные средства поверки:

- рабочий эталон 4-го разряда по ГОСТ Р 8.763-2011 - меры длины концевые плоскопа-

раллельные;

- микрометр типа МК 25, класс точности 2 по ГОСТ 6507-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к штангенцирку-

лям серий 301, 302, 303, 304, 305, 306, 307, 311, 313, 315, 317, 341, 343, 351, 363

ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государ-

ственная поверочная схема для средств измерений длины в диапазоне от 1·10

-9

до 50 м и длин

волн в диапазоне от 0,2 до 50 мкм

Техническая документация «ASIMETO (GUANGZHOU) INC.», КНР

Изготовитель

«ASIMETO (GUANGZHOU) INC.», КНР

Адрес: Guangzhou City, 402, Building B, Yushu Industrial Zone, Scientific Park Luogang

Teл.: +86-20-82086170, факс: +86-20-82086176

E-mail:

info@asimeto.com

Заявитель

Общество с ограниченной ответственностью «Технолоджи» (ООО «Технолоджи)

ИНН 7804581559

Адрес: 192236, г. Санкт-Петербург, ул. Софийская, д. 14, литер А, офис 201

Teл.: +7 (812) 620-80-07

E-mail:

sales@garagetools.ru

Лист № 20

Всего листов 20

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Адрес: 123298, г. Москва, ул. Берзарина, д. 12

Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0

E-mail:

info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств из-

мерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
11600-88	Штангенциркули-высотомеры	00715, 00715-01, 00715-02	Ленинградский инструментальный завод (ЛИЗ), г.С.-Петербург	1 год	Перейти
43760-10	Штангенциркули односторонние	Micron	Фирма "MICRONTOOLS S.P.O.", Чехия	1 год	Перейти
45395-10	Штангенциркули с отсчетом по нониусу	Primat	Фирма "Wollschlager GmbH & Co. KG", Германия, (торговая марка "Primat")	1 год	Перейти
9822-85	Штангенциркули путевые	ПШВ	ЗАО "Кировский завод "Красный инструментальщик", г.Киров	1 год	Перейти
41466-09	Штангенциркули с цифровым отсчетом	DIGI-MET 0226	Фирма "Helios-Preisser Vertriebszentrum", Германия	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуШтангенциркули 301, 302, 303, 304, 305, 306, 307, 311, 313, 315, 317, 341, 343, 351, 363ГРСИ 72790-18

Заказать поверку
Штангенциркули 301, 302, 303, 304, 305, 306, 307, 311, 313, 315, 317, 341, 343, 351, 363
ГРСИ 72790-18
