Номер госреестра:
72660-18
Наименование СИ:
Трансформаторы тока
Обозначение типа:
LVQB
Производитель:
Фирма "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71436
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока LVQB
Назначение средства измерений
Трансформаторытока
LVQB
(далее –трансформаторы),предназначеныдля
масштабного преобразования силы тока и передачи измерительной информации приборам
измерения, защиты, автоматики, сигнализации, управления и учета, в электрических цепях
переменного тока промышленной частоты.
Описание средства измерений
Принципдействиятрансформаторовтокаоснованнаиспользованииявления
электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей
электрических величин.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь
тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от 1 до 6
вторичных измерительных и/или защитных обмоток. Выводы вторичных обмоток пропущены
через опорную трубку и подключены к клеммам контактной коробки на раме основания
трансформатора. Крышка контактной коробки пломбируется для предотвращения доступа к
клеммам. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из
алюминиевого сплава. Высоковольтная изоляция внутри обеспечивается за счет смеси элегаза и
азота.
На основании трансформатора установлен датчик давления элегаза, имеющий функцию
аварийнойсигнализации.Защитаотвозможногоповышениявнутреннегодавления
обеспечивается за счет предохранительного клапана в верхней части корпуса.
Трансформаторы выпускаются в модификациях: LVQB-35, LVQB-110, LVQB-220,
LVQB-330, LVQB-500.
Общий вид трансформаторов тока LVQB приведен на рисунке 1.

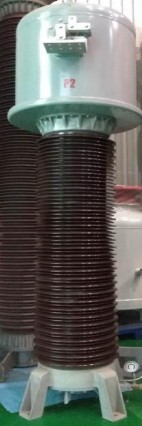

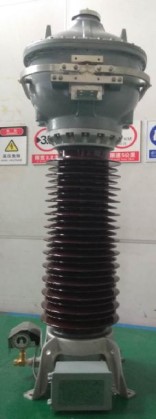

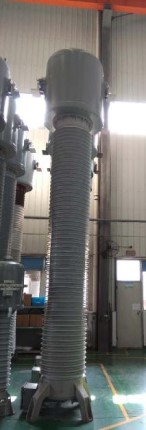

а) трансформаторы тока
LVQB-35, LVQB-110
б) трансформаторы тока
LVQB-220
в) трансформаторы тока
LVQB-330, LVQB-500
Рисунок 1 – Внешний вид трансформаторов тока LVQB.
Место пломбировки от несанкционированного доступа (А)
АА
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики трансформаторов приведены
в таблицах 1-2.
Наименование
характеристики
Номинальные
первичные токи, А
От 5 до 4000
5 и 1
1-6
0,2S; 0,2; 0,5S; 0,5; 1; 3
5P; 10P
5-100
5-100
5-10
1-10
Таблица 1 – Основные метрологические характеристики трансформаторов тока LVQB
Значение характеристики
LVQB-35LVQB-110LVQB-220LVQB-330
LVQB-500
От 100 до
4000
35110
220330500
40,5126
252363550
Номинальные
вторичные токи, А
Номинальное
напряжение, кВ
Наибольшее рабочее
напряжение, кВ
Число вторичных
обмоток
Класс точности
вторичной обмотки
для измерений
Класс точности
вторичной обмотки
для защиты
Номинальная
вторичная нагрузка
при cos φ= 0,8 для
обмотки измерений,
В∙А
Номинальная
вторичная нагрузка
при cos φ= 0,8 для
обмотки защиты, В∙А
Номинальная
предельная кратность
вторичной обмотки
для защиты, К
ном
Ном. коэффициент
безопасности
вторичной обмотки
для измерений, К
Бном
Лист № 3
Всего листов 4
кг
Таблица 2 - Основные технические характеристики трансформаторов тока LVQB
Масса не более,
450480130015352100
размеры (Ш х Д х
220000
категория
размещения
︒
Габаритные
1335x9301175x658x241465x980x381510x1058x511770x1220x63
В)
, не бол
е
е, мм
x1955 35 85 44 60
Средний срок
службы, не менее,25
лет
Средняя
наработка до
отказа, не менее,
ч
Климатическое
исполнение и
УХЛ1 в диапазоне от -60 до +45 С
Знак утверждения типа
Наноситсянатабличкутрансформатораметодомштамповкиилинаклейки,ана
эксплуатационную документацию типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока LVQB
Паспорт
Руководство по эксплуатации
Количество
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу ГОСТ 8.217-2011 «Государственная система обеспечения
единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
- прибор для измерения электроэнергетических величин и показателей качества
электрической энергии Энергомонитор-3.3Т1, регистрационный номер в Федеральном
информационном фонде 39952-08;
- магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном
фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока LVQB
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ8.217-2003«Государственнаясистемаобеспеченияединстваизмерений.
Трансформаторы тока. Методика поверки»
Лист № 4
Всего листов 4
ГОСТ Р 8.859-2013 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений коэффициента и угла масштабного
преобразования синусоидального тока».
Техническая документация на трансформаторы тока LVQB
Изготовитель
Фирма «Jiangsu Sieyuan Hertz Instrument Transformer Co., Ltd.», Китай
ИНН 91320682762825033L
Адрес: No.5, West Huimin Road, Economic Development Area, Rugao city 226572, Jiangsu
Province
Тел.: +86 (513) 87303509
Факс: +86 (513) 87303509
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. № 14-17
Тел.: +7 (495) 775-48-45
E-mail:
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
