Номер госреестра:
72644-18
Наименование СИ:
Тахометры часовые
Обозначение типа:
ТЧ10-Р
Производитель:
ООО Фирма "Плутон", г.Чистополь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71418
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахометры часовые ТЧ10-Р
Назначение средства измерений
Тахометры часовые ТЧ10-Р (далее тахометры) предназначены для измерения частоты
вращения частей машин и механизмов, имеющих центровочные элементы и линейных
скоростей, способом непосредственного присоединения.
Описание средства измерений
Принцип действия тахометров часовых состоит в том, что угловая скорость измеряется
по числу оборотов испытуемого вала за определенный промежуток времени.
Тахометры состоят из счетного и часового механизма и механизма возврата стрелок.
Счетный механизм состоит из вала, ангренажа и стрелок показывающих число оборотов
на циферблате.
Часовой механизм состоит из узла спуска и регулятора. Нажатием на кнопку «Пуск»,
которая через штифт сектора взводит две пружины (заводную и вспомогательную), под
действием этих пружин штифт сектора движется в обратном направлении. Вместе со штифтом
движется сектор и передает движение узлу спуска и узлу регулятора. Регулятор управляет
периодичностью действия спуска, обеспечивая постоянную скорость вращения кулачка.
Во время работы узла спуска носик храпового рычага выходит из паза на кулачке и
освобождает храповое колесо и ось, на которую насажена стрелка. Стрелка поворачивается до
тех пор, пока носик храпового рычага не запрет храповое колесо вместе с осью.
Механизм возврата стрелок действует при нажатии на кнопку, приводящую в движение
молоток, который нажимает на сердечки возврата стрелок в нулевое положение. Общий вид
тахометра часового ТЧ10-Р представлен на рисунке 1.

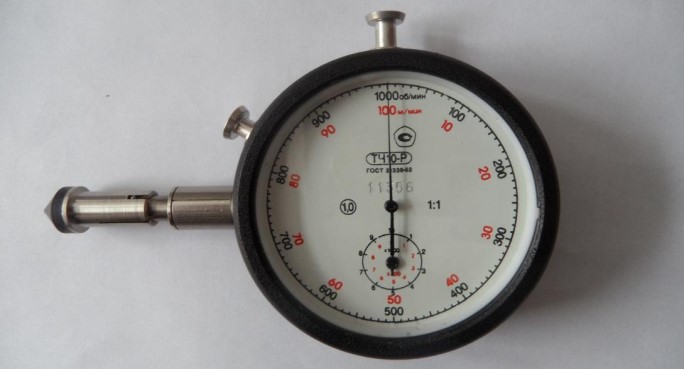

Рисунок 1- Общий вид тахометра часового ТЧ10-Р
Пломбирование тахометров часовых ТЧ10-Р не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Значение
Диапазоны измерений частоты вращения, об/мин
от 50 до 1000,
от 1000 до 10000
± 1
Пределы допускаемой приведенной погрешности
частоты вращения к ВПИ, %
ВПИ – верхний предел измерений
Таблица 2 – Основные технические характеристики
Наименование характеристикиЗначение
Диапазоны показаний линейных скоростей, м/мин От 10 до 100, от 100 до 1000
Диапазон рабочих температур, º С от -10 до +50
Габаритные размеры, мм, не более
- высота25
- ширина90
- длина 113
Масса тахометра с наконечником, кг, не более0,3
Знак утверждения типа
наносится на титульный лист паспорта и на циферблат тахометра.
Способ нанесения знака утверждения типа на титульный лист паспорта – типографский, на
циферблат – методом печати.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Тахометр ТЧ10-Р-
Паспорт-
Наконечник с прямым конусом-
Наконечник с обратным конусом-
Наконечник дисковый-
Футляр-
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу ГОСТ 8.285-2013 «ГСИ. Тахометры. Методика поверки».
Основные средства поверки:
- установка тахометрическая УТ05-60, предел допускаемой основной относительной
погрешности ± 0,05%, регистрационный trial в Федеральном информационном фонде
обеспечении единства измерений № 6840-78.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки удостоверяется записью в паспорте, заверяемой подписью поверителя.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к тахометрам
ТЧ10-Р
ГОСТ 21339-82 ГСИ. Тахометры. Общие технические условия
ГОСТ 8.285-2013 ГСИ. Тахометры. Методика поверки
Технические условия ТУ 4278-001-36642045-2012 Тахометры часовые ТЧ10-Р
Изготовитель
Общество с ограниченной ответственностью фирма «Плутон» (ООО фирма «Плутон»)
ИНН 1652003077
Адрес: 422981, Республика Татарстан, г. Чистополь, ул. Энгельса, д.131 В, пом. Н-1
Тел./факс: (84342) 5-60-60
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в
Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029 г. Казань, ул. Журналистов, д.24
Тел./факс: (843) 279-56-35, (843) 291-08-33
Е-mail:
Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
