Номер госреестра:
72608-18
Наименование СИ:
Газоанализаторы
Обозначение типа:
ГАСБМ
Производитель:
АО "СБК", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71382
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ГАСБМ
Назначение средства измерений
Газоанализаторы ГАСБМ (далее - газоанализаторы) предназначены для непрерывных
автоматических измерений объемной доли метана (СН
4
), диоксида углерода (СО
2
), кислорода
(О
2
), и/или массовой концентрации оксида углерода (СО) в воздушных средах.
Описание средства измерений
Принцип действия газоанализатора, в зависимости от установленного сенсора – оптиче-
ский (при измерениях объемной доли метана и диоксида углерода) или электрохимический
(при измерениях массовой концентрации оксида углерода и объемной доли кислорода).
Принцип действия оптических сенсоров основан на избирательном поглощении молеку-
лами определяемого компонента инфракрасного (ИК) излучения в области длин волн от 3,2 до
3,5 мкм (углеводороды) или от 4,0 до 4,25 мкм (диоксид углерода). ИК излучение проходит че-
рез измерительную газовую кювету диффузионного типа и регистрируется двумя фотоприем-
никами в дифференциальном режиме. Выходной сигнал пропорционален отношению интен-
сивности поглощения на длине волны измеряемого компонента к интенсивности поглощения
сравнительного канала (длина волны от 3,5 до 3,7 мкм).
Принцип действия электрохимических сенсоров основан на изменении электрических
параметров ячейки вследствие протекания электрохимической реакции, характерной для опре-
деляемого компонента. Между измерительным электродом и дополнительным электродом
сравнения в результате этой реакции возникает соответствующая постоянная разность потен-
циалов, пропорциональная содержанию определяемого компонента.
Способ отбора пробы – диффузионный. В газоанализаторах предусмотрена функция све-
товой и звуковой сигнализации о превышении установленных порогов содержания контроли-
руемого компонента в воздухе.
Конструктивно все модели выполнены одноблочными в пластмассовом корпусе, внутри
которого расположен сенсор (сенсоры) и электронные платы, обеспечивающие функциониро-
вание сенсоров и передачу данных, а также устройства световой и звуковой сигнализации (для
модели ГАСБМ-П).
Газоанализаторы выпускаются в двух моделях – стационарной ГАСБМ-ХХ (где ХХ -
обозначение определяемого компонента) и портативной ГАСБМ-П.
Газоанализатор ГАСБМ модель ГАСБМ-ХХ (рисунок 1 а) представляет собой автомати-
ческий стационарный одноканальный газоанализатор, предназначенный для измерений содер-
жания одного из определяемых компонентов в зависимости от модели (установленного сенсо-
ра): ГАСБМ-СН4 – метана, ГАСБМ-СО2 –диоксида углерода, ГАСБМ-СО – оксида углерода,
ГАСБМ-О2 – кислорода. Газоанализаторы ГАСБМ-ХХ оснащены разъемом, обеспечивающим
возможность подключения к модулю индикации ГАСБМ-МИ (опция), либо к внешнему источ-
нику питания 5 В и внешней сети стандарта 1-Wire
®
. ГАСБМ-МИ является устройством с
функциями отображения результатов измерений на дисплее, выдачи звуковой и световой сиг-
нализации о превышении установленных порогов, передаче данных по сети CAN по
ГОСТ Р ИСО 11898-2-2015, а также обеспечивающим доступ к функциям настройки газоанали-
заторов модели ГАСБМ-ХХ (защищенный с помощью электронного ключа - пульта калибров-
ки. Питание модуля индикации ГАСБМ МИ – от внешнего источника постоянного тока.
Лист № 2
Всего листов 7
Газоанализатор ГАСБМ модель ГАСБМ-П является автоматическим портативным мно-
гоканальным газоанализатором, предназначенным для измерений содержания четырех компо-
нентов: объемной доли метана (СН
4
), диоксида углерода (СО
2
), кислорода (О
2
), и массовой
концентрации оксида углерода (СО). Корпус ГАСБМ-П имеет отверстия, обеспечивающие дос-
туп воздуха к чувствительным элементам сенсоров, установленных внутри него. Газоанализа-
тор модели ГАСБМ-П оснащен устройством звуковой сигнализации и световыми индикаторами
для сигнализации о превышении заданных порогов содержания определяемых компонентов, а
также встроенным стандартным Bluetooth-модулем для передачи данных на устройства с под-
держкой стандарта Bluetooth (планшеты/смартфоны с ОС Android). Для отображения результа-
тов измерений применяют специальное программное обеспечение (далее по тексту – ПО) «Ана-
лизатор газа». Питание газоанализатора модели ГАСБМ-П осуществляется от аккумуляторной
батареи с системой беспроводной зарядки.
Общий вид газоанализаторов представлен на рисунке 1. Схема пломбирования газоанали-
заторов приведена на рисунке 2.
а)
б)
в)

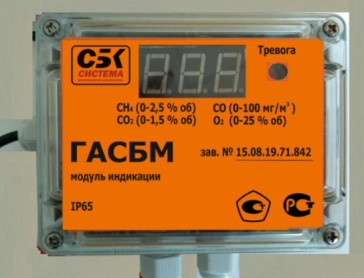

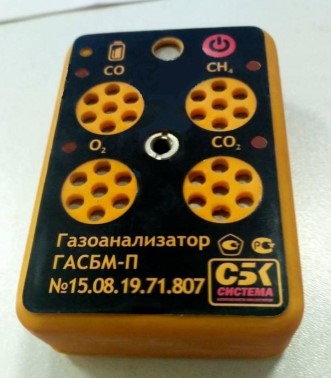

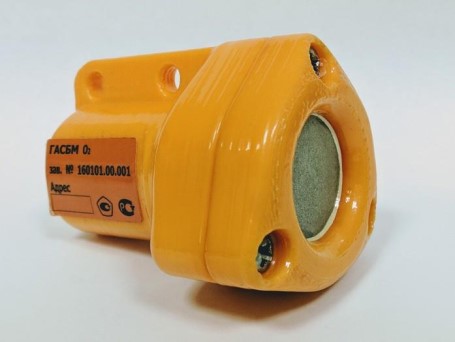

Рисунок 1 – Общий вид газоанализаторов ГАСБМ
а) модель ГАСБМ-ХХ; б) модель ГАСБМ-П; в) модуль индикации ГАСБМ-МИ
Лист № 3
Всего листов 7
а)б)

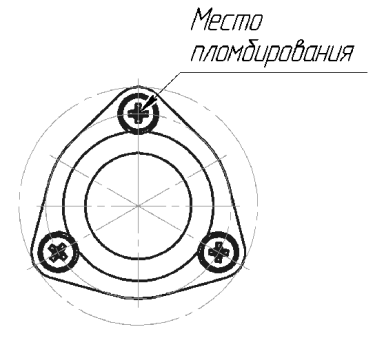

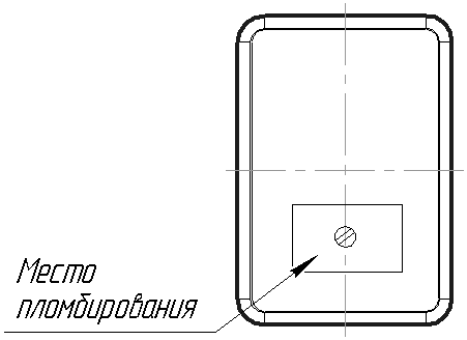

Рисунок 2 – Схема пломбирования газоанализаторов ГАСБМ
а) модель ГАСБМ-ХХ; б) модель ГАСБМ-П
Программное обеспечение
Газоанализаторы ГАСБМ имеют встроенное программное обеспечение (ПО), в зависи-
мости от модели выполняющее функции: идентификации прибора в соответствующей сети,
обеспечение логики его работы, управление режимами работы прибора, информационное взаи-
модействие с сенсором, преобразования выходного сигнала сенсора в единицы объемной доли
(массовой концентрации), а также передачи результатов измерений по цифровым каналам на
внешние устройства. Программное обеспечение газоанализаторов может быть установлено или
переустановлено только на предприятии-изготовителе с использованием специальных про-
граммно-технических устройств.
Для визуализации результатов измерений применяют ПО «Анализатор газа», которое
может быть установлено на совместимом мобильном устройстве согласно технической доку-
ментации (модель ГАСБМ-П) или встроенное ПО модуля индикации ГАСБМ МИ (модель
ГАСБМ-ХХ), не имеющих метрологически значимых функций и не влияющих на метрологиче-
ские характеристики газоанализаторов. Доступ к настройкам газоанализаторов модели ГАСБМ-
ХХ через устройство ГАСБМ-МИ ограничен физически, с помощью электронного ключа -
пульта калибровки.
Конструкция газоанализаторов исключает возможность несанкционированного влия-
ния как на программное обеспечение, так и на выходные данные.
Уровень защиты программного обеспечения «высокий» по Р.50.2.077–2014 (программ-
ное обеспечение защищено от преднамеренных изменений с помощью специальных средств
среды разработки ПО, а также механической защиты – электронного ключа - пульта калибров-
ки.
Влияние программного обеспечения анализаторов учтено при нормировании метрологи-
ческих характеристик.
Значение
Таблица 1 – Идентификационные данные ПО газоанализаторов ГАСБМ
Идентификационные данные (признаки)
Встроенное ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
-
-
недоступен
Лист № 4
Всего листов 7
Значение
«Анализатор газа»
не ниже 1.0
недоступен
Продолжение таблицы 1
Идентификационные данные (признаки)
Внешнее ПО (модель ГАСБМ-П)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Встроенное ПО (ГАСБМ-МИ)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
–
–
недоступен
Метрологические и технические характеристики
Метрологические и технические характеристики газоанализаторов приведены в табли-
цах 2 - 3.
0,5
Значение
от 0,0 до 2,5
от 0,0 до 1,5
от 0,0 до 25,0
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазоны измерений объемной доли, %
- метана (СН
4
)
- диоксида углерода (СО
2
)
- кислорода (О
2
)
Диапазон измерений массовой концентрации оксида углерода (СО),
мг/м
3
от 0 до 100
±0,25
±0,1
±0,5
±10
Пределы допускаемой основной абсолютной погрешности (Δ
о
), не
более:
- метана (СН
4
), %
- диоксида углерода (СО
2
), %
- кислорода (О
2
), %
- оксида углерода (СО), мг/м
3
Пределы допускаемой дополнительной погрешности измерений, в
долях от основной (Δ
о
), не более:
- при изменении температуры окружающей среды на каждые
10
о
С от нормальной (от +15 до +25
о
С) в диапазоне рабочих темпе-
ратур
- при изменении относительной влажности окружающей среды на
каждые 10 % от нормальной 60 % в рабочем диапазоне
Вариация выходного сигнала, в долях от основной (Δ
о
), не более
0,4
0,5
Значение
120
Таблица 3 – Основные технические характеристики
Наименование характеристики
Время выхода на режим, с, не более
Время установления выходного сигнала на уровне 90 %, с, не более:
- для метана (СН
4
) и кислорода (О
2
)
60
90
5
24
- для диоксида углерода (СО
2
) и оксида углерода (СО)
Параметры электрического питания:
- номинальное напряжение питания постоянного тока, В:
модель ГАСБМ-XX
модуль индикации ГАСБМ-МИ
Питание модели ГАСБМ-П от встроенной Li-ion аккумуляторной ба-
тареи с беспроводным зарядным устройством типа Qi (WPC)
Лист № 5
Всего листов 7
Значение
0,10
0,30
55
55
85
75
40
110
120
60
125
0,15
0,30
0,35
от -10 до +45
от 20 до 95
от 80 до 120
Продолжение таблицы 3
Наименование характеристики
Потребляемая мощность, Вт, не более
- ГАСБМ-ХХ
- ГАСБМ-МИ
Габаритные размеры, мм, не более:
- модель ГАСБМ-ХХ
ширина
высота
длина
- модель ГАСБМ-П
ширина
высота
длина
- модуль индикации ГАСБМ-МИ (без гермовводов и кабеля)
ширина
высота
длина
Масса, кг, не более:
- модель ГАСБМ-ХХ
- модель ГАСБМ-П
- модуль индикации ГАСБМ-МИ (без гермовводов и кабеля)
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха (без конденсации),%
- атмосферное давление, кПа
Параметры преобразования измеренных значений в выходной циф-
ровой сигнал:
- вид выходного кода
- число разрядов кода
- цена единицы наименьшего разряда кода
Отображение измеренных значений для модуля индикации ГАСБМ-
МИ
Степень защиты по ГОСТ 14254-2015
Время наработки на отказ, ч, не менее
int16_t (ISO 9899)
2 байта
1
цифровой знаковый
индикатор
IP65
20 000
Знак утверждения типа
наносится типографским способом на шильдик на корпусе газоанализатора и титульный лист
руководства по эксплуатации.
Комплектность средства измерений
Количество
1 шт.
Таблица 4 – Комплектность газоанализаторов ГАСБМ
НаименованиеОбозначение
Газоанализатор TrialГАСБМ-П, ГАСБМ-
СН4, ГАСБМ-СО2,
ГАСБМ-СО или
ГАСБМ-О2
Модуль индикации
1)
ГАСБМ-МИ
Пульт калибровки
1)
ПКСБ
Адаптер для подачи ПГС –
не менее 1шт. (на
партию)
по заказу
1 шт. (на партию)
Лист № 6
Всего листов 7
GasAnalyzerBLE
1 шт.
1)
Только с газоанализаторами модели ГАСБМ ХХ
2)
Только с газоанализаторами модели ГАСБМ-П
Обозначение
Количество
Продолжение таблицы 5
Наименование
ПО «Анализатор газа» (на электронном носи-
теле либо ключ для загрузки с сайта)
2)
–
–
МП 205-11-2018
1 экз.
1 экз.
1 экз.
Руководство по эксплуатации
Формуляр
Методика поверки
_____________
_______
Поверка
осуществляется по документу МП 205-11-2018 «Газоанализаторы ГАСБМ. Методика поверки»,
утвержденному ФГУП «ВНИИМС» 30.07.2018 г.
Основные средства поверки:
- государственные стандартные образцы состава газовых смесей – эталоны 1-го разряда
по ГОСТ 8.578-2014 в баллонах под давлением:
ГСО № 10703-2015 состава СН
4
/воздух;
ГСО № 10703-2015 состава СO
2
/воздух;
ГСО № 10706-2015 состава O
2
/азот;
ГСО № 10703-2015 состава СO/воздух;
- азот особой чистоты в баллонах под давлением по ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки вносится в эксплуатационную документацию (формуляр).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам ГАСБМ
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений со-
держания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов
ТУ 26.51.66.190-016-05626135-2017 Газоанализаторы ГАСБМ. Технические условия
Изготовитель
Акционерное общество «СБК» (АО «СБК»)
ИНН 7713424132
Адрес: 127018, г. Москва, ул. Сущевский вал, д. 5, стр. 3, 2 эт., помещ. I, часть комнаты
7, каб. 201
Телефон: +7 (495) 783-67-94
E-mail:
Web-сайт:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29876-05 | Газоанализаторы стационарные | S 4000 (мод. S 4000 C/T) | Фирма "General Monitors Ireland Ltd.", Ирландия | 1 год | Перейти |
| 15617-96 | Газоанализаторы многоканальные портативные | Multiwarn II | Фирма "Drager Safety AG & Co. KGaA", Германия | 6 месяцев | Перейти |
| 23434-02 | Газоанализаторы | Родос-М | ООО НПФ "РОДОС-Электроникс", г.Ульяновск | 1 год | Перейти |
| 22581-13 | Газоанализаторы окиси углерода | Орт-СО-01 | ООО "Полиорт", г.Рязань | 1 год | Перейти |
| 31762-12 | Газоанализаторы углеводородов | Fidamat 6 | Фирма "Siemens AG", подразделение "Siemens SAS", Франция | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
