Резервуары (танки) стальные горизонтальные РГС-600, РГС-680, РГС-450, ГРСИ 72606-18
Номер госреестра:
72606-18
Наименование СИ:
Резервуары (танки) стальные горизонтальные
Обозначение типа:
РГС-600, РГС-680, РГС-450
Производитель:
ОАО "Ленское объединенное речное пароходство", г.Якутск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ РГС-600: РГС-600/11-МН2800, РГС-600/12-МН2800; РГС-680: РГС-680/21-МН2800, РГС-680/22-МН2800; РГС-450: РГС-450/31-МН2800, РГС-450/32-МН2800
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71380
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары (танки) стальные горизонтальные РГС-600, РГС-680, РГС-450
Назначение средства измерений
Резервуары (танки) стальные горизонтальные РГС-600, РГС-680, РГС-450 предназначены
для измерения объема нефти и нефтепродуктов, а также для их приема, отпуска
и транспортировки в составе наливного судна МН-2800 проекта 16800Н1.
Описание средства измерений
Тип резервуаров - стальные горизонтальные, номинальной вместимостью 600 м
3
, 680 м
3
,
450 м
3
.
Резервуары - это стальные прямоугольные емкости, расположенные в грузовом отсеке
наливного судна (баржи) МН-2800 проекта 16800Н1, разделенные продольной диаметральной
переборкой и поперечными переборками.
Общий вид, номера и расположение резервуаров РГС-600, РГС-680, РГС-450 на барже
МН-2800 представлены на рисунке 1.

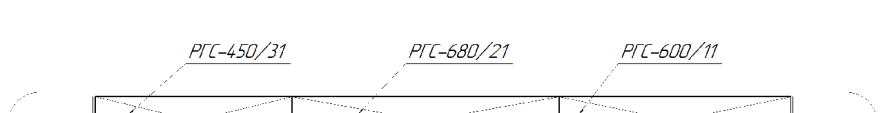

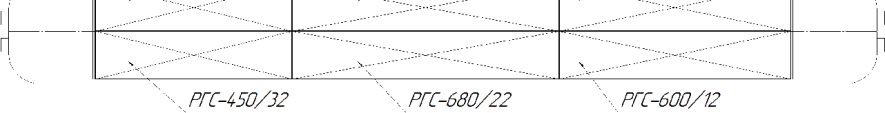

Рисунок 1 - Общий вид, номера и расположение резервуаров на барже МН-2800
проекта 16800Н1
Заводские номера резервуаров и их месторасположение на барже приведены в таблице 1.
Таблица 1 - Месторасположение и заводские номера резервуаров
Номер резервуараМесто расположения на барже МН-2800
Резервуары (танки) стальные горизонтальные РГС-600
РГС-600/11-МН2800, РГС-600/12-МН2800Нос
Резервуары (танки) стальные горизонтальные РГС-680
РГС-680/21-МН2800, РГС-680/22-МН2800Середина
Резервуары (танки) стальные горизонтальные РГС-450
РГС-450/31-МН2800, РГС-450/32-МН2800Корма
Налив и отпуск продукта осуществляются через приемно-раздаточные устройства,
расположенные в нижней части танков. Все танки соединены между собой трубопроводами,
проходящими от насосного отделения по днищу танков.
ПломбированиерезервуаровстальныхгоризонтальныхРГС-600,РГС-680,
РГС-450 не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
±0,15
±0,15
±0,20
Таблица 2 - Метрологические характеристики
РГС-600
600
Значение
РГС-680
680
РГС-450
450
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости, %
Таблица 3 - Основные технические характеристики
Значение
РГС-680РГС-450
Наименование характеристики
РГС-600
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
- 50 до +40
от 84,0 до 106,7
50
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Обозначение
РГС-600
РГС-600
РГС-680
РГС-680
РГС-450
РГС-450
Таблица 4 - Комплектность средства измерений
Наименование
Резервуар (танк) стальной горизонтальный
Резервуар (танк) стальной горизонтальный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной горизонтальный
Резервуар (танк) стальной горизонтальный. Паспорт
Градуировочная таблица
Резервуар (танк) стальной горизонтальный
Резервуар (танк) стальной горизонтальный. Паспорт
Градуировочная таблица
Методика поверки
МП 0763-7-2017
Количество
2 шт.
2 экз.
2 экз.
2 шт.
2 экз.
2 экз.
2 шт.
2 экз.
2 экз.
1 экз.
Поверка
осуществляется по документу МП 0763-7-2017 «Инструкция. ГСИ. Резервуары (танки) стальные
прямоугольные речных наливных судов (танкеров и барж), номинальной вместимостью от 200
до 750 м
3
. Методика поверки», утвержденному ФГУП «ВНИИР» 26.06.2017 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20
м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам (танкам)
стальным горизонтальным РГС-600, РГС-680, РГС-450
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования
к методикам выполнения измерений»
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Открытое акционерное общество «Ленское объединенное речное пароходство»
(ОАО «ЛОРП»)
ИНН 1435029085
Юридический адрес: Республика Саха (Якутия), 677980, г. Якутск, ул. Дзержинского, д. 2
Телефон/факс: +7 (4112) 408-009/(4112) 420-011
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс: +7 (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
