Контроллеры программируемые логические Cilk, ГРСИ 72507-18
Номер госреестра:
72507-18
Наименование СИ:
Контроллеры программируемые логические
Обозначение типа:
Cilk
Производитель:
ООО "НГП Информ", г.Уфа
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71280
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры программируемые логические Cilk
Назначение средства измерений
Контроллеры программируемые логические Cilk (далее – ПЛК) предназначены для
измерительного аналого-цифрового преобразования сигналов силы постоянного электрического
тока, счёта импульсных сигналов электрического тока, ведения внутреннего времени, а также
приёма входных и формирования выходных цифровых сигналов.
Описание средства измерений
Принцип действия ПЛК основан на измерении и преобразовании сигналов силы
постоянногоэлектрического тока в цифровойкодприпомощианалого-цифрового
преобразователя (АЦП) счёта импульсных сигналов электрического тока, а также приёма
входных и формирования выходных цифровых сигналов. В ПЛК реализована функция ведения
внутреннего времени.
ПЛК могут применяться на объектах нефтяной, газовой и нефтехимической
промышленности,атакжевдругихобластяхпромышленностидлясоздания
автоматизированных измерительных и управляющих систем различной конфигурации.
КонструктивноПЛКпредставляютсобойустройствавпластиковомкорпусе,
предназначенном для монтажа на DIN-рейку. На верхней и нижней части корпуса
располагаются клеммные колодки для подключения питания, входных/выходных аналоговых и
дискретных сигналов, последовательных интерфейсов RS-232 и RS-485 для подключения к ПК,
внешней радиостанции с аналоговым интерфейсом. На лицевой поверхности ПЛК расположен
разъём RJ45 для подключения сети Ethernet.

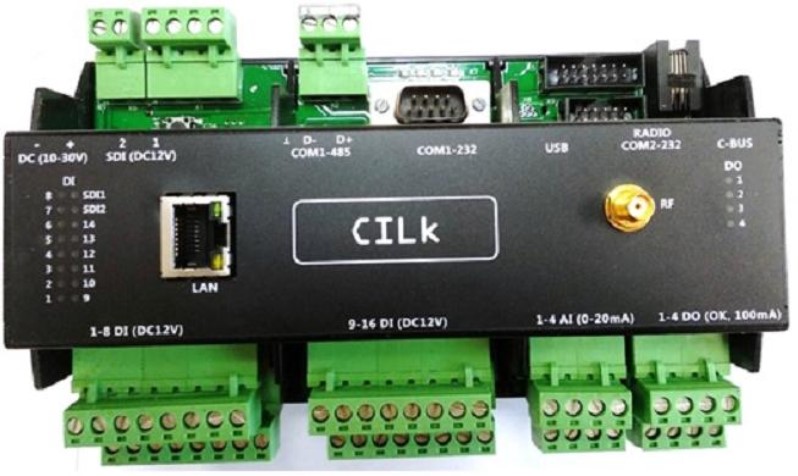

Вид спереди ПЛК представлен на рисунке 1.
Общий вид ПЛК и место нанесения знака поверки представлен на рисунке 2.
Рисунок 1 – Вид спереди ПЛК
Лист № 2
Всего листов 4
Пломбирование ПЛК не предусмотрено.
Программное обеспечение
Встроенное программное обеспечение (далее – ВСПО) предназначено для реализации
системных функций по управлению оборудованием контроллера, а также содержит метрологи-
чески значимые компоненты по работе с каналами счета импульсов, измерения тока и управле-
ния встроенными часами. ВСПО записывается в контроллер в энергонезависимую память на
заводе-изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно
(уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Идентификационные данные ВСПО приведены в таблице 1.
Значение
CILK-Beremiz
Не ниже 5.0.0
00744AA4
Таблица 1 – Идентификационные данные ВСПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии
(идентификационный номер) ПО
Цифровой идентификатор ПО (контроль-
ная сумма исполняемого кода)
Алгоритм вычисления цифрового иден-
тификатора ПО
CRC32
Метрологические и технические характеристики
Основные метрологические характеристики измерительных каналов (ИК) ПЛК
приведены в таблице 2.
Значение
от 0 до 20
Таблица 2 – Метрологические характеристики ИК ПЛК
Наименование характеристики
Диапазон измерений силы постоянного тока, мА
Пределы допускаемой приведенной (к верхнему пределу диапазона
измерений) погрешности измерения силы постоянного тока, %
Диапазон счёта импульсов частотой от 1 до 100 Гц, имп
±0,2
от 1 до 2
32
Рисунок 2 – Общий вид ПЛК и место нанесения знака поверки
Место нанесения
знака поверки
Лист № 3
Всего листов 4
Значение
±0,15
от 1 до 2
32
±0,15
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой относительной погрешности счёта импульсов
частотой от 1 до 100 Гц для интервалов измерений не менее 1 мин, %
Диапазон счёта импульсов частотой от 1 до 5000 Гц, имп
Пределы допускаемой относительной погрешности счёта импульсов
частотой от 1 до 5000 Гц для интервалов измерений не менее 1 мин, %
Пределы допускаемой абсолютной погрешности ведения внутреннего
времени, с/сут
±2
Основные технические характеристики ПЛК приведены в таблице 3.
Значение
от -40 до +60
от 20 до 95
от 84 до 107
от 10 до 30
4
16
2
Таблица 3 - Технические характеристики ПЛК
Наименование характеристики
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность, %
- атмосферное давление, кПа
Напряжение питания постоянного тока, В
Количество измерительных каналов:
- аналоговых входов
- счетно-импульсных входов частотой от 1 до 100 Гц
- счетно-импульсных входов частотой от 1 до 5000 Гц
Габаритные размеры ПЛК, мм, не более:
- длина
- ширина
- высота
Масса ПЛК, кг, не более
162
111
67
0,5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Количество
1
1
1*
1*
1*
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Контроллерпрограммируемый
логическийCilk
ПаспортАШПЛ.26.51.70.190.008 ПС
Руководство по эксплуатацииАШПЛ.26.51.70.190.008 РЭ
Методика поверки МП 201-022-2018
Диск с резервной копией ПО ПО «Cilk – Beremiz»
____________________
* При заказе 2 ПЛК и более, поставляется 1 экземпляр на партию.
Поверка
осуществляется по документу МП 201-022-2018 «Контроллеры программируемые логические
Cilk. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 мая 2018 г.
Основные средства поверки:
- калибратор многофункциональный MC5-R, номер в Федеральном информационном
фонде № 22237-08;
Лист № 4
Всего листов 4
- частотомер электронно-счетный Ч3-63/1, номер в Федеральном информационном фон-
де № 9084-90;
- радиочасы МИР РЧ-01, номер в Федеральном информационном фонде № 27008-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность модуля ПЛК в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к контроллерам
программируемым логическим Cilk
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и
методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
АШПЛ.421457.007ТУ(ТУ26.51.70.190-004-26806309-2017)Контроллер
программируемый логический Cilk. Технические условия
Изготовитель
Общество с ограниченной ответственностью «НГП Информ» (ООО «НГП Информ»)
Адрес: 450081, Республика Башкортостан, г. Уфа, ул. Чайковского, д. 9
Юридический адрес: 450044, Республика Башкортостан, г. Уфа, ул. Мира, д. 61,
офис 101
Телефон: (347) 275-18-03
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт:
E-mail:
Аттестат аккредитации
ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
