Панорамные измерители КСВН и ослабления Р2-65М, ГРСИ 72502-18
Номер госреестра:
72502-18
Наименование СИ:
Панорамные измерители КСВН и ослабления
Обозначение типа:
Р2-65М
Производитель:
ООО НПП "ЭЛМИКА", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71275
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Панорамные измерители КСВН и ослабления Р2-65М
ослабления Р2-65М (далее –
и модулей коэффициентов
измеритель Р2-65М)
передачи в полых
Назначение средства измерений
Панорамные измерители КСВН и
предназначены для измерений КСВН
прямоугольных волноводах
.
Описание средства измерений
ПринципдействияизмерителяР2-65Моснованнавыделениипосредством
направленных ответвителей сигналов, пропорциональных мощностям СВЧ падающей на
исследуемый объект и отраженной (при измерении КСВН) или прошедшей (при измерении
ослабления) волн СВЧ.
Источником СВЧ-колебаний является синтезатор FSM2640, начальная частота которого
25,95 ГГц и перестраивается с шагом 1 Гц.
Для обеспечения панорамного режима измерений, синтезатор FSM2640 работает в
режиме периодической перестройки частоты от начальной до конечной частоты диапазона
перестройки.
Волноводный измерительный тракт измерителя Р2-65М состоит из:
− двойного волноводно-направленного ответвителя и двух детекторных головок,
образующих рефлектометр;
− блока измерителя ослабления, состоящего из волноводно-направленного ответвителя и
детекторной головки, образующих канал прошедшей волны.
С выходов детекторных головок сигналы поступают на логарифмические усилители,
далее на схему АЦП для перевода сигнала в цифровую форму, затем контроллер в реальном
времени считывает сигналы из буфера АЦП, предварительно обрабатывает и передает их на
персональный компьютер (далее − ПК).
Программное обеспечение (далее – ПО) измерителя Р2-65М, установленное на ПК,
реализует на экране монитора ПК виртуальную панель управления, через которую оператор
манипулятором «мышь» в диалоговом режиме осуществляет управление измерителем Р2-65М и
на которой отображаются результаты измерений.
Требования к ПК (приобретается Заказчиком отдельно и включает в себя: системный
блок, монитор, клавиатуру, манипулятор «мышь»):
− процессор Intel i5 или эквивалентный;
− объем оперативной памяти не менее 4 ГБ;
− объем памяти жесткого диска не менее 500 МБ;
− жидкокристаллический монитор;
− не менее 2 гнезд интерфейса USB-2;
− операционная система Windows 10, 32 бит, или более поздняя.
Конструктивно измеритель Р2-65М выполнен в виде переносного моноблока.
ВкомплектизмерителяР2-65Мвходяттакжеблокизмеренияослабления
,
калибровочный комплект, поверочный комплект и ЗИП.
Внешний вид измерителя Р2-65 приведен на рисунке 1.
Элементы измерителя Р2-65М, влияющие на его метрологические характеристики,
защищены от несанкционированного доступа пломбированием одного из винтов на его корпусе
и лакокрасочным покрытием.
Место пломбирования (наклейки) измерителя Р2-65 от несанкционированного доступа
приведено на рисунке 2.
Блок измерения ослабления защищен от несанкционированного доступа лакокрасочным
покрытием. Дополнительных мер по защите не требуется.
Лист № 2
Всего листов 7
1 – измеритель Р2-65М
2 – ПК
3 – блок измерения ослабления
4 – аттенюатор поляризационный прямоотсчетный АП-32
5 − калибровочный набор
6 − поверочный набор
7 − ЗИП

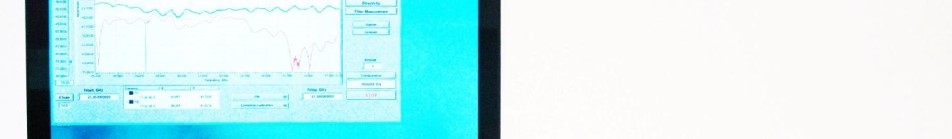

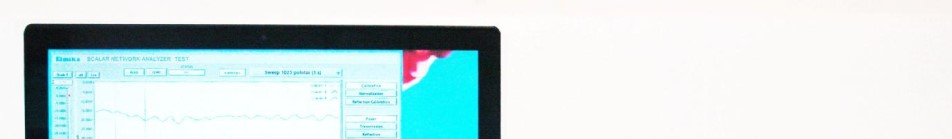

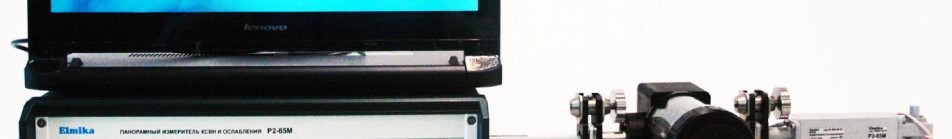

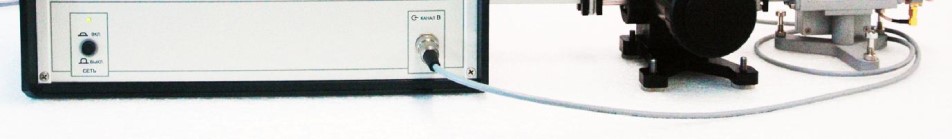

Рисунок 1
–
Внешний вид измерителя Р2-65М
2
1
43
7
6
5
Лист № 3
Всего листов 7
1 − место пломбирования (наклейки) от несанкционированного доступа

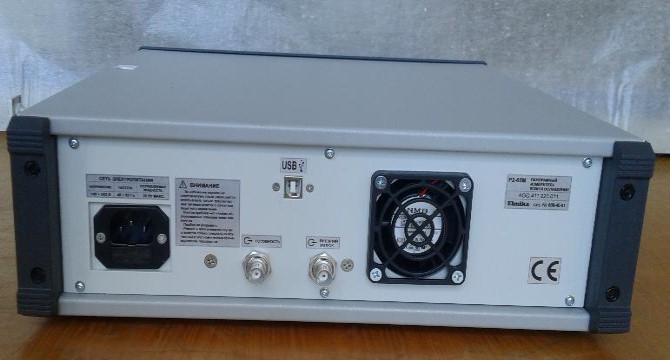

Рисунок 2 –Измеритель Р2-65М. Задняя панель
Программное обеспечение
измерителя Р2-65 устанавливается на ПК.
Идентификационное наименование ПО «Scalar Synthesizer».
ПО «Scalar Synthesizer» выполняет функции: управление работой измерителя Р2-65,
выбор режимов измерений и калибровки, выбор формы индикации и регистрации результатов
измерений.
Влияние ПО «Scalar Synthesizer» не приводит к выходу метрологических характеристик
измерителей за пределы допускаемых значений.
МетрологическизначимойчастьюПО«ScalarSynthesizer»являетсяфайл
«Scalar_Synthesizer.exe».
Защита ПО «Scalar Synthesizer» от непреднамеренных и преднамеренных изменений
соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО «Scalar
Synthesizer» приведены в таблице 1.
Значение
Идентификационное наименование ПО
Scalar_Synthesizer.exe
Номер версии (идентификационный номер) ПО
1.0.0.0 и выше
Цифровой идентификатор ПО
2E62AED0 по CRC32
Таблица 1 – Идентификационные данные (признаки) ПО
Идентификационные данные (признаки)
1
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Метрологические характеристики измерителя Р2-65М приведены в таблице 2.
Значение
Таблица 2
–
Метрологические характеристики измерителя Р2-65М
Наименование характеристики
Рабочий диапазон частот, ГГц
от 25,95 до 37,50 включ.
±0,001
Пределы допускаемой относительной погрешности установки
частоты, %
Относительная нестабильность частоты выходного сигнала
генератора за 15 мин
Диапазон измерений КСВН
±1∙10
–5
от 1,1 до 5,0
±(1+4∙К
CTU
)*
от 0 до −40
Пределы допускаемой относительной погрешности измерений
КСВН, %
Диапазон измерений модулей коэффициентов
передачи |S
21
|, дБ
Пределы допускаемой абсолютной погрешности измерений
модуля коэффициента передачи |S
21
|, дБ
КСВН волноводного СВЧ выхода, не более
±(0,40+0,04∙|S
21
|)**
1,3
* К
CTU
– измеренное значение КСВН
** |S
21
| – измеренное значение модуля коэффициента передачи
Основные технические характеристики измерителя Р2-65М приведены в таблице 3.
от +5 до +40
от 84,0 до 106,7 (от 630 до 800)
Таблица 3 – Основные технические характеристики измерителя Р2-65М
Наименование характеристикиЗначение
Время установления рабочего режима
после включения питания, мин, не более 30
Время непрерывной работы, ч, не менее 16
Размеры волноводного выхода, мм
7,2×3,4 по ГОСТ 13317-89
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность, В
×
А, не более
230±23
50±1
70
10,2
0,9
Масса, кг, более:
− измерителя Р2-65М
− блока измерения ослабления
Габаритные размеры
(длина × ширина × высота), мм, не более:
− корпуса измерителя Р2-65М
− блока измерения ослабления
386
´
364
´
117
170
´
108
´
90
Рабочие условия применения:
− температура окружающего воздуха,
º
С
− атмосферное давление, кПа (мм рт. ст.)
− относительная влажность воздуха при температуре
+25
º
С, %, не более
90
Лист № 5
Всего листов 7
Знак утверждения типа
наносится на титульный лист документов «Панорамный измеритель КСВН и ослабления Р2-65М.
Паспорт Р2-65М-2017 ПС», «Панорамный измеритель КСВН и ослабления Р2-65М.
Руководство по эксплуатации Р2-65М-2017 РЭ» методом компьютерной графики и на
переднюю панель корпуса измерителя Р2-65М в виде этикетки, выполненной типографским
способом.
Комплектность средства измерений
Комплектность измерителя Р2-65М приведена в таблице 4.
Обозначение
Количество
Р2-65М-2017 РЭ
Р2-65М-2017 ПС
Р2-65М-2017 МП
−
1 экз.
1 экз.
1 экз.
1 шт.
Р2-65М
−
−
1 шт.
1 шт.
1 шт.
−
1 шт.
ИРВМ 411.224.017
1 шт.*
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Калибровочный набор
НСН - 19
НКН - 07
НКН - 08
Поверочный набор
НСН - 19
НРН-1
НРН-2
НРН-3
ЗИП
−
−
−
−
−
−
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 4
–
Комплектность измерителя Р2-65М
Наименование
Ящик №1, в нем:
Руководство по эксплуатации
Паспорт
Методика поверки
Flash-memory или CD-ROM с ПО «Scalar Synthesizer»
Коробка № 1, в ней:
Панорамный измеритель КСВН и ослабления
Кабель сетевой
Кабель USB
Коробка № 2, в ней:
Блок измерения ослабления
Коробка № 3, в ней:
Аттенюатор поляризационный
прямоотсчетный АП-32
Коробка № 4, в ней:
Нагрузка волноводная согласованная неподвижная
Короткозамыкатель
Вставка волноводная длиной λ/4
Коробка № 5, в ней:
Нагрузка волноводная согласованная неподвижная
Мера КСВН=1,2
Мера КСВН=1,4
Мера КСВН=2.0
Коробка № 6, в ней:
Ключ гаечный № 8
Ключ шестигранный, размер 3,5
Струбцина волноводная
Волновод 100 мм
Калиброванные винты
Некалиброванные винты
* – поставляется по требованию заказчика
Поверка
осуществляется по документу Р2-65М-2017 МП «Инструкция. Панорамные измерители КСВН
и ослабленияР2-65М. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
19 октября 2017 года.
Лист № 6
Всего листов 7
Основные средства поверки:
–частотомер электронно-счетный Ч3-66, регистрационный номер 9273-85 в Федеральном
информационном фонде, диапазон измерений от 2 до 37,5 ГГц, пределы допускаемой
относительной погрешности измерений частоты f
x
непрерывных сигналов±[δ
о
+
(f
x
∙t
сч
)
−1
], где δ
о
− относительная погрешность по частоте опорного генератора,t
сч
–
установленное время;
–комплекты образцовые волноводных нагрузок Э9-115, Э9-116, Э9-117 регистрационные
номера 8068-80, 8069-80 8070-80 в Федеральном информационном фонде, диапазон частот от
25,86 до 37,50 ГГц, номинальные значения КСВН 2,00; 1,40; 1,14, относительная погрешность
поверки нагрузок 1,2 %; 1,0 %; 0,7 % соответственно;
–аттенюатор Д3-36А, регистрационный номер 4009-73 в Федеральном информационном
фонде, диапазон частот от 25,95 до 37,50 ГГц, диапазон ослабления от 0 до 70 дБ, начальное
ослабление 1 дБ, допускаемая абсолютная погрешность значения установленного ослабления
±0,41 дБ до 50 дБ; ±0,90 дБ до 60 дБ, ±0,1,41 дБ до 70 дБ.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых измерителей Р2-65М с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к панорамным
измерителям КСВН и ослабления Р2-65М
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ПанорамныйизмерительКСВНиослабленияР2-65М.Техническиеусловия
АГГ.411220.011ТУ
Изготовитель
Общество с ограниченной ответственностью Научно Производственное Предприятие
«Элмика» (ООО НПП «Элмика»)
ИНН 7735595759
Trial: 124460, г. Москва, г. Зеленоград, проезд 4922, дом 4, строение 3, помещение I,
комната № 3, 5
Юридический адрес: 124460, г. Москва, г. Зеленоград, проезд 4922, дом 4, строение 3,
помещение I, комната № 3, 5
Телефон: 8 (495) 733-66-20
Факс: 8 (499) 490-05-91
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): 8 (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13552-93 | Измерители температуры | ИТ-1 | Фирма "Калининград-газавтоматика", г.Калининград | 1 год | Перейти |
| 69157-17 | Источники питания / измерители в формате PXIExpress | М9111А | Фирма "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия | 1 год | Перейти |
| 22821-02 | Измерители артериального давления мембранные общего применения | ИАДм-ОП-\"Вымпел | Производственный учебно-молодежный кооператив "Вымпел", г.Нижний Новгород | 1 год | Перейти |
| 6834-78 | Мультиметры (измерители переходных сопротивлений) | ИПС-904 | П/я А-7555, г.Саратов | Нет данных | Перейти |
| 35567-07 | Измерители удельного сопротивления кремния | Рометр | ООО НПФ "Электрон", г.Красноярск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
