Номер госреестра:
72465-18
Наименование СИ:
Счетчики газа ультразвуковые
Обозначение типа:
Курс-04Р
Производитель:
ООО "РусКурс", г.Клин
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71238
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа ультразвуковые «Курс-04Р»
Назначение средства измерений
Счетчики газа ультразвуковые «Курс-04Р» предназначены для измерений объема
природного газа с физико-химическими показателями по ГОСТ 5542–2014, приведенного к
температуре плюс 20 °С.
Описание средства измерений
Принцип действия счетчиков газа ультразвуковых «Курс-04Р» основан на измерении
разности между временем прохождения ультразвуковых импульсов по направлению потока
измеряемой среды и против нее. По разности времени прохождения ультразвуковых импульсов
счетчики газа ультразвуковые «Курс-04Р» определяют скорость проходящей измеряемой среды
и ее объем при рабочихусловиях. Используя значения температуры встроенного
преобразователя температуры, рассчитывается объем измеряемой среды, приведенный к
температуре плюс 20 °С.
Счетчики газа ультразвуковые «Курс-04Р» имеют моноблочное исполнение и состоят из
корпуса, двух пьезоэлектрических преобразователей, преобразователя температуры и блока
измерительно-контрольного с жидкокристаллическим индикатором. На печатной плате блока
измерительно-контрольного опционально может быть установлена плата приемо-передатчика
(RF модуль) для дистанционного считывания измеренного объема измеряемой среды. В
корпусесчетчиковгазаультразвуковых
«Курс-04Р» установлен автономный (сменный) элемент питания.
Взависимостиотвнутреннейкомпоновкисчетчикигазаультразвуковые
«Курс-04Р» выпускаются в двух исполнениях:
-
исполнение 1 – с аксиальным расположением подводящего и отводящего
трубопроводов;
-
исполнение 2 – с односторонним расположением подводящего и отводящего
трубопроводов (сверху счетчика).
В зависимости от диапазона измерений объемного расхода измеряемой среды счетчики
газа ультразвуковые «Курс-04Р» имеют следующие типоразмеры: G1.6, G2.5, G4, G6 и G10.
Для организации системы проводной диспетчеризации счетчик газа ультразвуковой
«Курс-04Р» исполнения 1 опционально может быть оснащен импульсным выходом в виде
двухпроводного кабеля, выведенного из его корпуса. На данном выходе типа «открытый
коллектор» формируется импульс при накоплении объема 0,01 м
3
.
Пломбирование счетчиков газа ультразвуковых «Курс-04Р» осуществляется с помощью
проволоки, проведенной через специальное отверстие, и пластмассовой (свинцовой) пломбы.
Общийвидсчетчиков газаультразвуковых«Курс-04Р» исхемы пломбировки от
несанкционированного доступа приведены на рисунке 1.
Лист № 2
Всего листов 7

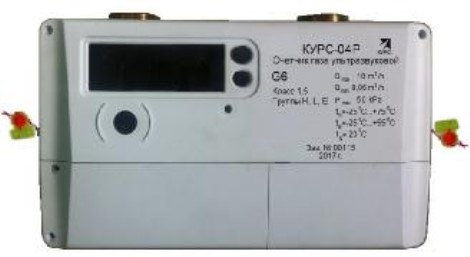

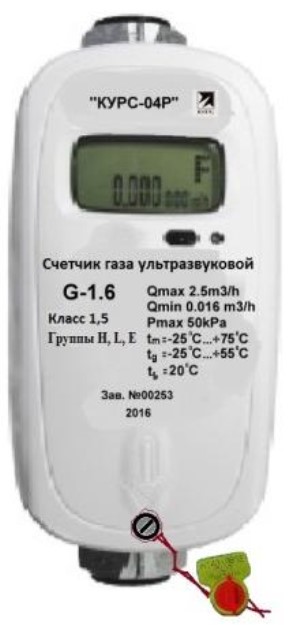

Рисунок 1 – Общий вид и схемы пломбировки от несанкционированного доступа счетчиков газа
ультразвуковых «Курс-04Р»
Программное обеспечение
Программное обеспечение счетчиков газа ультразвуковых «Курс-04Р» является
встроенным. Программное обеспечение выполняет следующие функции:
-
аналого-цифровое преобразование сигнала от пьезоэлектрических преобразователей;
-
обработка массива полученных результатов, расчет значения скорости потока
измеряемой trial;
-
расчет значения текущего расхода измеряемой среды;
-
обработка сигналов измерительного преобразователя температуры;
-
интегрирование объемного расхода измеряемой среды по времени и вычисление
объема измеряемой среды, приведенного к температуре плюс 20 °С.
Лист № 3
Всего листов 7
Корпус счетчиков газа ультразвуковых «Курс-04Р» опломбирован, и конструкция
исключает возможность несанкционированного влияния на программное обеспечение и
измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077–
2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование программного обеспечения
Номер версии (идентификационный номер) программного обеспечения
Цифровой идентификатор программного обеспечения
Наименование программного обеспечения
Значение
1–Base–7.78
915
–
Курс-04ПО
Лист №
4
Всего листов 7
Метрологические и технические характеристики
на
иб
измеряемой с ды Q, м
t
3
измеряемойды Q, м /ч
на
им
измеряемой с ды Q, м
50
Таблица 2 – Метрологические характеристики счетчиков газа ультразвуковых «Курс-04Р»
Наименование характеристикиЗначение
Исполнение12
ТипоразмерG1.6G2.5G4G6G1.6G2.5G4G6G10
Наибольший
ре
объемный
3
/ч
расход
2,5 4,06,0 10,0 2,5 4,06,0 10,016,0
Переходныйс
ре
объемный расход
0,25 0,40 0,60 1,00 0,25 0,40 0,60 1,001,60
Наименьший
ре
объемный
3
/ч
расход
0,016 0,025 0,040 0,060 0,016 0,025 0,040 0,060 0,100
Пределы допускаемой
относительнойпогрешности
измеренийобъема измеряемой
среды, приведенного к температуре
плюс20 °С, %, в диапазоне
расходов:
-
Q
наим
≤ Q < Q
t
±3,0
-
Q
t
≤ Q ≤ Q
наиб
±1,5
Таблица 3 – Основные технические характеристики счетчиков газа ультразвуковых «Курс-04Р»
Наименование характеристикиЗначение
Исполнение12
Измеряемая среда природный газ с физико-химическими показателями по ГОСТ 5542–2014
ТипоразмерG1.6G2.5G4G6G1.6G2.5G4G6G10
Порог чувствительности, м
3
/ч 0,0048 0,0075 0,0120 0,0180 0,0048 0,0075 0,0120 0,0180 0,0300
Температура измеряемой среды, °С от -25 до +55
Избыточное давление измеряемой
среды, кПа, не более
Перепад давления на счетчике при
максимальном расходе, Па
250300250350
Лист № 5
Всего листов 7
3,6
Значение
12
Наименование характеристики
Исполнение
Напряжениеисточникапитания
(литиевые батареи), В
Габаритные размеры, мм, не более:
-
длина
-
ширина
-
высота
Масса, кг, не более
Вывод информации
193225270
85 95120
82140170
0,9 2,4
жидкокристаллический индикатор;
через радиочастотный модуль (868МГц);
импульсный выход
Условия эксплуатации:
-
температураокружающей
среды, °С
-
относительная влажность, %
-
атмосферное давление, кПа
Средний срок службы, лет, не менее
от -25 до +75
до 95, без конденсации влаги
от 84,0 до 106,7
15
Лист №
6
Всего листов 7
Знак утверждения типа
наносится на лицевую панель счетчиков газа ультразвуковых «Курс-04Р» методом лазерной
печати и на титульный лист паспорта типографским способом.
Комплектность средства измерений
1 шт.
Количество
1 шт.
1 шт.
2 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Таблица 4 – Комплектность счетчиков газа ультразвуковых «Курс-04Р»
НаименованиеОбозначение
Счетчик газа ультразвуковой«Курс-04Р»
Комплект монтажных частей (для исполнения 2) –
Уплотнительная прокладка –
Упаковочная тара –
ПаспортПГРТ.407251.04 ПС
Руководство по эксплуатацииПГРТ.407251.04 РЭ
Методика поверки МП 0751-1-2018
Инфракрасный пульт для перевода счетчика из
основного режима в режим «Тест» (по отдельному–
заказу)
Поверка
осуществляется по документу МП 0751-1-2018 «Инструкция. Государственная система
обеспечения единства измерений. Счетчики газа ультразвуковые «Курс-04Р». Методика
поверки», утвержденному ФГУП «ВНИИР» 22 марта 2018 г.
Основное средство поверки:
-
рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618–2014 в
диапазоне расходов, соответствующих диапазону расхода поверяемого счетчика газа
ультразвукового «Курс-04Р».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика газа ультразвукового

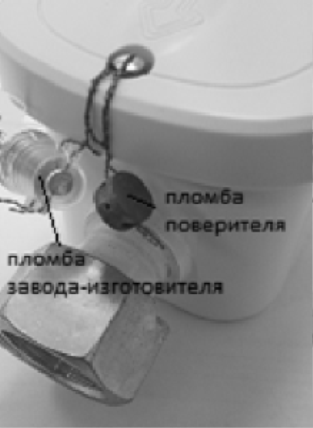

«Курс-04Р» или на паспорт, а также пломбу в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам газа
ультразвуковым «Курс-04Р»
ГОСТ Р 8.618–2014 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа
ТУ 26.51.63-001-11736780–2017 Счетчики газа ультразвуковые «Курс-04Р». Технические
условия
Изготовитель
Общество с ограниченной ответственностью «РусКурс» (ООО «РусКурс»)
ИНН 5020070855
Адрес: 141607, г. Клин, Московская область, ул. Литейная, д. 20, стр. 1 лит. А, А1а,
помещение № 27
Телефон: +7 (499) 390-67-55
Web-сайт:
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
