Модули измерения сигналов вибрации и напряжения МЦП, ГРСИ 72393-18
Номер госреестра:
72393-18
Наименование СИ:
Модули измерения сигналов вибрации и напряжения
Обозначение типа:
МЦП
Производитель:
ООО "Ассоциация ВАСТ", г.С.-Петербург
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71158
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули измерения сигналов вибрации и напряжения МЦП
Назначение средства измерений
Модули измерения сигналов вибрации и напряжения МЦП (далее - модули МЦП)
предназначены для измерения параметров вибрации, частоты вращения и сигналов напряжения
переменного тока. Модули МЦП применяются для построения объектно-компонуемых
комплексов и систем контроля, мониторинга технического состояния и диагностики
промышленного оборудования.
Описание средства измерений
Принцип действия модулей МЦП основан на преобразовании поступающих на вход
аналоговых сигналов первичных преобразователей в цифровой код в виде непрерывного потока
данных.
Для измерения параметров вибрации используются акселерометры серии 600
(рег. № 70728-18) фирмы «PCB Piezotronics, Inc», США, вибропреобразователи серии АР20ХХ
(рег. № 59379-14) производства ООО «ГлобалТест».
Цифровой код по шине USB поступает на персональный компьютер с установленным
программнымобеспечением.Персональныйкомпьютерпосредствомвстроенного
программного обеспечения осуществляет математическую обработку с целью получения
результатов измерений в соответствии с заданной конфигурацией измерений. Результаты
измерений передаются в компьютер системы контроля, мониторинга технического состояния и
диагностики промышленного оборудования по соответствующему запросу. Результаты
измерений доступны для отображения на дисплее персонального компьютера.
Модули МЦП представляют собой электронное устройство с пятью измерительными
каналами, четыре из которых независимо могут быть сконфигурированы для работы в режиме
линейного входа или в ICP (IEPE) режиме. Один канал используется для подключения датчика
частоты вращения.
Модули МЦП производятся в двух исполнениях: МЦП-«х» и МЦП-«х»Д, которые
отличаются тем, что исполнение МЦП-«х»Д представляет собой модули, в которых для
подавления синфазной помехи реализованы дифференциальные входы измерительных каналов,
работающие в режиме линейного входа или в ICP (IEPE) режиме.
Значение «х» для модулей исполнений МЦП-«х» и МЦП-«х»Д принимает следующие
значения:
- К – модуль МЦП изготовлен в отдельном корпусе;
- Б – модуль МЦП предназначен для объединения ряда модулей МЦП в одном корпусе.
Установка защитных пломб на модули МЦП-К и МЦП-КД осуществляется на винты
торцевых крышек модулей.
Для модулей МЦП-Б и МЦП-БД установка защитных пломб осуществляется на винты
крышек корпуса, предназначенного для объединения нескольких модулей МЦП.
Общий вид модулей МЦП и места опломбирования от несанкционированного доступа
приведены на рисунках 1, 2.
Лист № 2
Всего листов 6

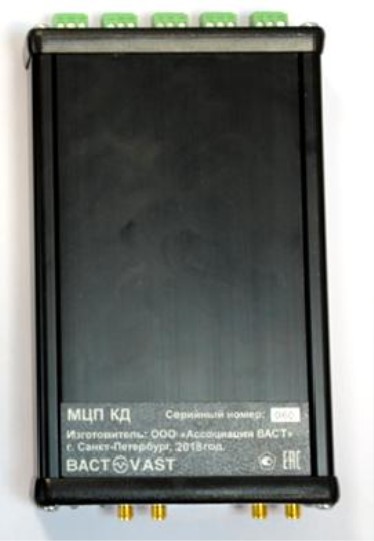

Рисунок 1 - Общий вид и места опломбирования от несанкционированного доступа модулей
МЦП-К и МЦП-КД
Место пломбирования

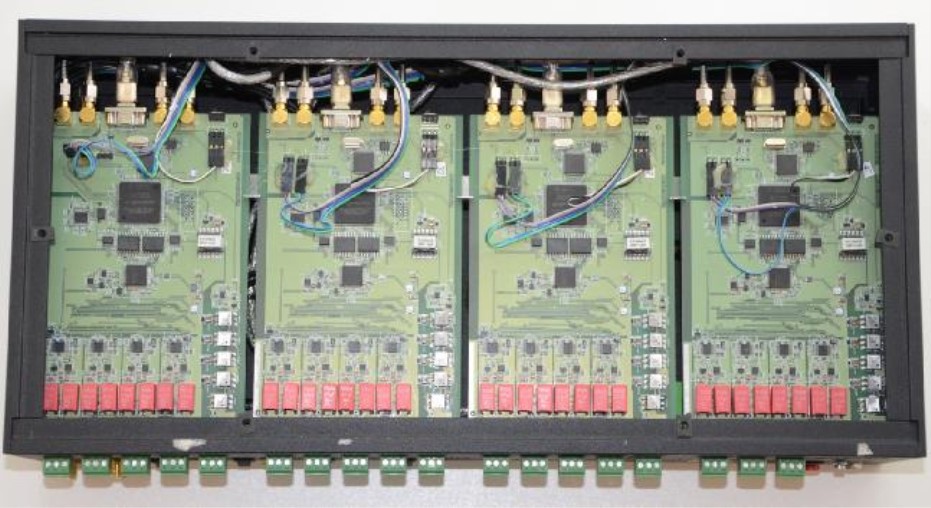

Рисунок 2 - Общий вид и место опломбирования от несанкционированного доступа модулей
МЦП-Б и МЦП-БД
Место пломбированияМесто пломбирования
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (далее - ПО) устанавливается на персональный компьютер.
Программное обеспечение модулей МЦП предназначено для конфигурации параметров
измерения, получения результатов аналого-цифрового преобразования аналоговых сигналов
первичных преобразователей, цифровой обработки полученных результатов преобразования и
представления значений измеренных величин в соответствии с конфигурацией измерения.
Предоставляемый пользователю интерфейс программного обеспечения не позволяет
предпринять действия, приводящие к искажению результатов измерения и повреждению
программного обеспечения.
Нарушение целостности метрологически значимой части программного обеспечения
приводит к завершению работы программного обеспечения.
Метрологически значимая часть программного обеспечения является неизменной.
Средства для внесения изменений в программное обеспечение МЦП пользователю не
предоставляются.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 – высокий.
Таблица 1 ‒ Идентификационные данные программного обеспечения
Идентификационные признакиЗначение
Идентификационное наименование ПО«Server-work-config-build»
Номер версии (идентификационный номер) ПО не ниже 151
Цифровой идентификатор ПО6349A59DB543991E8EDBCEEED22BED70
Алгоритм вычисления цифрового MD5
идентификатора ПО
Метрологические и технические характеристики
Таблица 2 ‒ Метрологические характеристики
Наименование характеристики
Диапазон рабочих частот при измерении СКЗ виброускорения, Гц
Диапазон рабочих частот при измерении СКЗ виброскорости, Гц
Диапазон рабочих частот при измерении СКЗ виброперемещения, Гц
Полосы пропускания полосовых фильтров, Гц
Полосы пропускания полосовых фильтров по ГОСТ ИСО 10816-3-2002; ГОСТ
ИСО 10816-4-2002, Гц
Значение
от 0,5 до 20000
от 0,5 до 7000
от 0,5 до 2000
от 0,7 до 300;
от 2 до 1000;
от 10 до 1000;
от 10 до 2000;
от 100 до 5000
от 2 до 1000;
от 10 до 1000;
от 10 до 2000;
от 0,1 до 1000
Диапазон значений коэффициента преобразования, мВ/(м·с
-2
)
Диапазоны измерений СКЗ виброускорения на базовой частоте 160 Гц, м/с
2
:
- для номинального значения коэффициента преобразования 1 мВ/(м·с
-2
)
- для номинального значения коэффициента преобразования 10,2 мВ/(м·с
-2
)
от 0,1 до 3400
от 0,1 до 340
Диапазоны измерений СКЗ виброскорости на базовой частоте 80 Гц, мм/с:
- для номинального значения коэффициента преобразования 1 мВ/(м·с
-2
)
- для номинального значения коэффициента преобразования 10,2 мВ/(м·с
-2
)
от 0,1 до 6900
от 0,1 до 690
Диапазоны измерений СКЗ виброперемещения на базовой частоте 40 Гц, мкм:
- для номинального значения коэффициента преобразования 1 мВ/(м·с
-2
)
- для номинального значения коэффициента преобразования 10,2 мВ/(м·с
-2
)
от 5 до 14000
от 5 до 1400
Лист № 4
Всего листов 6
Продолжение таблицы 2 ‒ Метрологические характеристики
Наименование характеристикиЗначение
Пределы допускаемой относительной погрешности
измерений виброускорения, виброскорости и
виброперемещения, %
от 0,5 до 2 Гц включ.±(10+δ*)
св. 2 до 20000 Гц ±(5+δ)
Диапазон изменений частоты вращения, об/мин от 6 до 30000
Пределы допускаемой абсолютной погрешности измерений
частоты вращения, об/мин±(0,5+0,01·N**)
Диапазон изменений СКЗ напряжения переменного тока, мВ
- для коэффициента усиления 1 (0 дБ)от 0,3535 до 3535
- для коэффициента усиления 10 (20 дБ) от 0,03535 до 353,5
Диапазон частот измеряемого напряжения, Гц от 0,5 до 51200
Пределы допускаемой относительной погрешности
измерений напряжения переменного тока:
- в диапазоне частот от 0,5 до 51200 Гц, %±10
- в диапазоне частот от 2 до 51200 Гц, % ±3
Пределы допускаемой относительной погрешности при
измерении СКЗ спектральных составляющих напряжения:
- в диапазоне частот от 0,5 до 51200 Гц, % ±10
- в диапазоне частот от 2 до 25600 Гц, % ±3
- в диапазоне частот от 2 до 51200 Гц, % ±5
Верхние граничные частоты поддиапазонов измерений25; 50; 100; 200; 400; 800; 1600;
спектров, Гц3200; 6400; 12800; 25600; 51200
Разрешающая способность спектрального анализа, число 100; 200; 400; 800; 1600; 3200;
линий 6400; 12800; 25600; 51200
Класс точности 1/3 октавных фильтров по ГОСТ 17168-82 3
Среднегеометрические частоты третьоктавного спектра, Гц 0,63; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5;
3,15; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5;
16,0; 20,0; 25,0; 31,5; 40,0; 50,0;
63,0; 80,0; 100; 125; 160; 200; 250;
315; 400; 500; 630; 800; 1000;
1250; 1600; 2000; 2500; 3150;
4000; 5000; 6300; 8000; 10000;
12500; 16000; 20000; 25000
___________
* δ – неравномерность амплитудно-частотной характеристики первичных преобразователей для
каждого нормированного поддиапазона рабочих частот (акселерометров серии 600 (рег. №
70728-18) фирмы «PCB Piezotronics, Inc», США, вибропреобразователей серии АР20ХХ (рег. №
59379-14) производства ООО «ГлобалТест»)
** N – измеренное значение частоты вращения
Лист № 5
Всего листов 6
Значение
4
1
Таблица 3 –Технические характеристики
Наименование характеристики
Количество каналов:
- линейного входа, ICP (IEPE)
- частоты вращения
Условия эксплуатации:
- температура окружающей среды,
°
С
- относительная влажность воздуха, %
от -10 до +40
от 30 до 80
0,365
0,107
Масса, кг, не более
- для модулей МЦП-К, МЦП-КД
- для модулей МЦП-Б, МЦП-БД
Габаритные размеры (длина×ширина×высота), мм, не более
- для модулей МЦП-К, МЦП-КД
- для модулей МЦП-Б, МЦП-БД
172
´
106
´
36
172
´
100
´
15
Среднее время наработки на отказ, ч, не менее
40000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на титульный лист формуляра
типографским способом.
Комплектность средства измерений
МЦП1 шт.
Таблица 4 ‒ Комплектность модулей измерения сигналов вибрации и напряжения МЦП
НаименованиеОбозначениеКол-воПримечание
Модули измерения сигналов-
вибрации и напряжения
Поставляется по
Персональный компьютер1 шт.
дополнительному заказу.
Тип определяется при
Акселерометры серии 600
компл.
Количество и тип
заказе
Поставляется по
(вибропреобразователи серии
1 дополнительному заказу.
АР20ХХ)
определяется при заказе
Поставляется по
Соединительные кабели для1дополнительному заказу.
вибропреобразователей компл. Количество, тип и длина
определяется при заказе
Поставляется по
Повторитель - разветвителяПВТ-161 шт.
до
п
олнител
ьн
о
м
у заказу.
Кабель
USB 1 шт.
Тип и длина определяются
при заказе
1 шт.-
build»
Дистрибутивный носитель
USB флэш
Руководство по эксплуатацииВАРБ.411711.133 РЭ1 экз.-
Формуляр ВАРБ.411711.133 ФО1 экз.-
Методика поверки ВАРБ.411711.133 Д1 экз.-
Программное обеспечение
«Server-work-config-
1 шт.-
Лист № 6
Всего листов 6
Поверка
осуществляется по документу ВАРБ.411711.133 Д «Модули измерения сигналов вибрации и
напряжения МЦП. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.07.2018 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по
ГОСТ Р 8.800-2012; мультиметр Agilent 34411A (рег. № 33921-07); генератор сигналов сложной
формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых модулей МЦП с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в формуляр.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к модулям
измерения сигналов вибрации и напряжения МЦП
ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений виброперемещения, виброскорости и
виброускорения в диапазоне частот от 1·10
-1
до 2·10
4
Гц
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров
вибрационных процессов. Общие технические требования
ВАРБ.411711.133 ТУ Модули измерения сигналов вибрации и напряжения МЦП.
Технические условия
Изготовитель
Общество с ограниченной ответственностью «Ассоциация ВАСТ»
(ООО «Ассоциация ВАСТ»)
ИНН 7826690008
Адрес: 198207, Санкт-Петербург, пр. Стачек, дом 140
Телефон. +7 (812) 327 55 63, факс: +7 (812) 324 6547
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 47327-11 | Установки поверочные средств измерения напряженности электрического поля промышленной частоты | П1-24 | ЗАО "НПП "Циклон-Прибор", г.Фрязино | 1 год | Перейти |
| 59981-15 | Трансформаторы напряжения емкостные | ЕТН-110 УХЛ 1, ЕТН-220 УХЛ 1, ЕТН-330 УХЛ 1, ЕТН-500 УХЛ 1 | ТОО "Усть-Каменогорский конденсаторный завод", Казахстан, г.Усть-Каменогорск | 6 лет | Перейти |
| 26056-06 | Приборы для измерения показателей качества электрической энергии | Прорыв-КЭ | ООО "НПП "Прорыв", г.Петрозаводск | 1 год | Перейти |
| 15149-96 | Комплексы цифровые для измерения давления и температуры | 909 | Фирма "WIKA", Германия | 1 год | Перейти |
| 75122-19 | Модули преобразователей напряжения аналого-цифровые | KRYPTON | Компания "DEWESoft d.o.o.", Словения | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
