ГРСИ 72384-18: Устройства измерительные многофункциональные МИР КПР-01М. Поверка

Приложение к свидетельству № 71148

об утверждении типа средств измерений

Лист № 1

Всего листов 49

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерительные многофункциональные МИР КПР-01М

Назначение средства измерений

Устройства измерительные многофункциональные МИР КПР-01М (далее – устройства)

предназначены для измерений и анализа параметров электрической сети (напряжения и силы

переменного тока, частоты, электрической мощности), определения качества и учета количест-

ва электроэнергии, для определения состояния электрооборудования энергообъекта, регистра-

ции процессов в сети, включая осциллографирование.

Описание средства измерений

Принцип действия устройств основан на аналого-цифровом преобразовании мгновенных

значений входных сигналов силы и напряжения переменного тока, математической обработке и

вычислении параметров электрической сети переменного тока, фиксации состояния входных

каналов телесигнализации (далее по тексту – ТС) по измеренному сопротивлению каналов,

управлении состоянием выходных каналов телеуправления (далее по тексту – ТУ) и обмене

данными по интерфейсам.

Устройства являются высокотехнологичными электронными устройствами, работающи-

ми под управлением встроенного микроконтроллера.

Устройства обеспечивают измерение и расчет показателей качества электрической энер-

гии (далее по тексту – ПКЭ) по методам, приведенным в ГОСТ 30804.4.30-2013 с классом ха-

рактеристик процесса измерений А, а также статистическую оценку результатов измерений

ПКЭ на соответствие ГОСТ 32144-2013.

Устройства обеспечивают многотарифный учет активной энергии прямого и обратного

направлений с классом точности 0,2S или 0,5S по ГОСТ 31819.22-2012, или 1 по

ГОСТ 31819.21-2012 (в зависимости от модификации).

Устройства обеспечивают многотарифный учет реактивной энергии прямого и обратно-

го направлений с классом точности 0,5 или 1 (в зависимости от модификации) по

ГОСТ 31819.23-2012.

Устройства имеют модификации, отличающиеся конструктивным исполнением, номи-

нальным и максимальным током, номинальным напряжением, количеством интерфейсов, коли-

чеством и типов каналов ТС, количеством каналов ТУ и типом электропитания. Структура кода

с расшифровкой обозначений приведена в таблице 1.

При описании устройств, для обозначения различных модификаций в соответствии со

структурой кода в дальнейшем используются следующие символы:

-

КПР-01М-5(10), модификации с конструктивным исполнением корпуса размерами

96 х 96 х 140 мм с максимальным током 10 А (рисунок 1);

-

КПР-01М-5(150), модификации с конструктивным исполнением корпуса размерами 96

х 96 х 140 мм с максимальным током 150 А (рисунок 1);

-

КПР-01М-А, модификации с конструктивным исполнением корпуса размерами

90 х 75 х 105 мм (рисунок 2);

-

КПР-01М-Б, модификации с конструктивным исполнением корпуса размерами

280 х175 х 79 мм (рисунок 3);

-

КПР-01М-Р модификации с конструктивным исполнением корпуса размерами

90 х 75 х 105 мм и внешними датчиками тока (рисунок 4).

Лист № 2

Всего листов 49

Тип устройства

Варианты и расшифровка символов

Таблица 1 – Структура кода

Символы в коде

МИР КПР-01М

-А-I

ном

(I

макс

)-

U

ном

ИП-xm-xТСu-xТУs-РПu-f

МИР КПР-01М-А

-I

ном

(I

макс

)-

U

ном

ИП-xm-xТСu-xТУs-РПu-f

МИР КПР-01М-А-

Iном(Iмакс)

-U

ном

ИП-xm-xТСu-

xТУs-РПu-f

МИР КПР-01М-А-I

ном

(I

макс

)-

Uном

ИП-xm-xТСu-xТУs-РПu-f

МИР КПР-01М-А-I

ном

(I

макс

)-

U

ном

ИП

-xm-xТСu-xТУs-РПu-f

МИР КПР-01М-А-I

ном

(I

макс

)-

U

ном

ИП-xm

-xТСu-xТУs-РПu-f

Конструктивное исполнение

нет символов – корпус размерами 96×96×140 мм

А – корпус размерами 90×75×105 мм

Б – корпус размерами 280×175×79 мм

Р – корпус размерами 90×75×105 мм с внешними датчиками то-

ка

Номинальный (максимальный) ток

нет символов – нет токовых цепей

1(10) – номинальный ток 1 А, максимальный – 10 А

5(10) – номинальный ток от 1 до 5 А, максимальный – 10 А

5(50) – номинальный ток 5 А, максимальный – 50 А

5(150) – номинальный ток 5 А, максимальный – 150 А

250(1500) – номинальный ток 250 А, максимальный – 1500 А

500(2500) – номинальный ток 500 А, максимальный – 2500 А

Номинальное напряжение

нет символов – нет цепей напряжения

57 – номинальное напряжение 57,7 В

230 – номинальное напряжение от 230 В

Возможность питания от измерительных цепей

нет символов – питание от отдельной цепи

ИП – основное питание от измерительных цепей

РП – резервное питание от измерительных цепей

Количество и тип интерфейсов

xm

1) 2) 3)

– x портов интерфейса m

МИР КПР-01М-А-I

ном

(I

макс

)-Количество каналов и модификация ТС

U

ном

ИП-xm-xТСu

-xТУs-РПu-fнет символов - нет каналов ТС

xТСu – x каналов ТС модификации u

МИР КПР-01М-А-I

ном

(I

макс

)-Количество каналов ТУ

U

ном

ИП-xm-xТСu-xТУs

-РПu-fнет символов – нет каналов ТУ

xТУs – x каналов ТУ модификации s

МИР КПР-01М-А-I

ном

(I

макс

)-Наличие и напряжение цепи питания

U

ном

ИП-xm-xТСu-xТУs-РПu

-fнет символов – питание только от измерительных цепей

ИПu – основное питание от цепи номинальным напряжением u

РПu – резервное питание от цепи номинальным напряжением u

МИР КПР-01М-А-I

ном

(I

макс

)-Наличие/отсутствие дополнительных функций

U

ном

ИП-xm-xТСu-xТУs-РПu-f

Возможные варианты и расшифровка дополнительных функций

приведены в эксплуатационной документации.

Примечания

1)

здесь и далее, строчными курсивными буквами обозначены переменные символы.

Значения, которые может принимать переменный символ, указаны в эксплуатационной доку-

ментации;

2)

здесь и далее под x понимается количество цепей данного типа;

3)

под m понимается тип интерфейса. Возможные типы интерфейсов приведены в экс-

плуатационной документации.

Общий вид устройств представлен на рисунках 1 – 4.

Схема опломбировки от несанкционированного доступа представлена на рисунках5-7.

Лист № 3

Всего листов 49

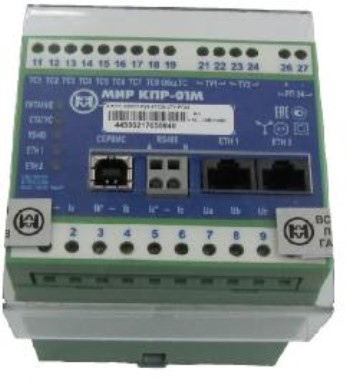

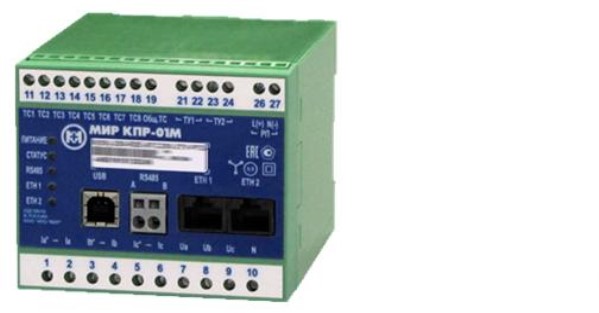

Рисунок 1 – Общий вид модификаций КПР-01М-5(10) и КПР-01М-5(150)

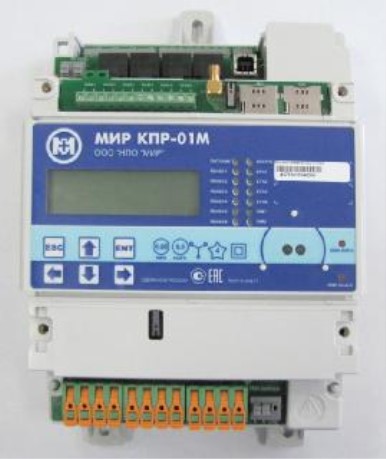

Рисунок 2 – Общий вид модификации КПР-01М-А

Лист № 4

Всего листов 49

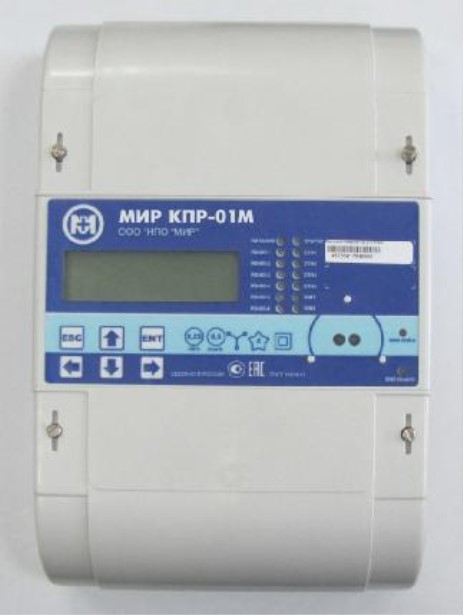

Рисунок 3 – Общий вид модификации КПР-01М-Б

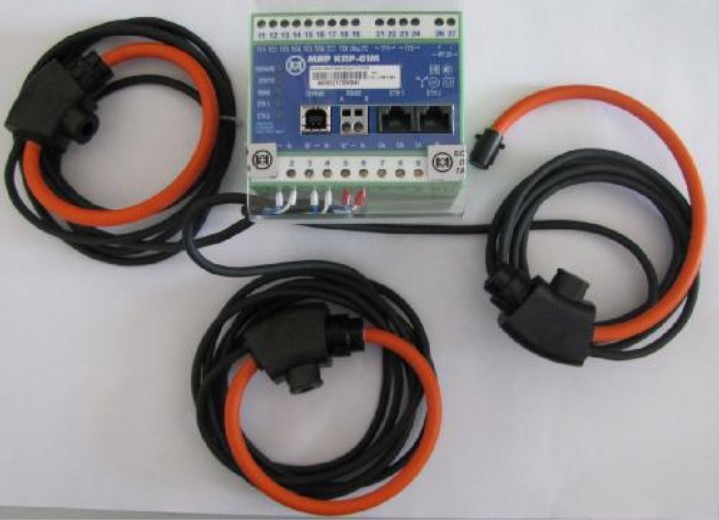

Рисунок 4 – Общий вид модификации КПР-01М-Р

Лист № 5

Всего листов 49

Место установки металли-

ческой пломбы организа-

ции, проводящей поверку

Место установки металли-

ческой пломбы завода-

изготовителя

Для защиты от несанкционированного доступа предусмотрена установка пломб завода-

изготовителя и организации, проводящей поверку.

Рисунок 5 - Схема опломбировки от несанкционированного доступа модификаций

КПР-01М-5(10) и КПР-01М-5(150)

Рисунок 6 - Схема опломбировки от несанкционированного доступа модификаций

КПР-01М-А и КПР-01М-Р

Рисунок 7 – Схема опломбировки от несанкционированного доступа

модификации КПР-01М-Б

Место уста-

новки пломбы-

наклейки ор-

ганизации,

проводящей

поверку

Место установки

пломбы-наклейки

завода-изготовителя

Место установки

свинцовой пломбы

завода-изготовителя

Место установки свин-

цовой пломбы органи-

зации, проводящей по-

верку

Лист № 6

Всего листов 49

Программное обеспечение

Программное обеспечение (далее - ПО) устройств является встроенным и реализовано в

управляющем микроконтроллере. ПО выполняет функции измерения и расчета параметров пе-

ременного электрического тока, обработки каналов дискретного ввода и вывода, обработки,

хранения, архивирования и передачи информации, индикации состояния и режимов работы, ве-

дения и синхронизации времени, конфигурирования, диагностики и самодиагностики, инфор-

мационной безопасности и защиты от несанкционированного доступа.

ПО разделено на метрологически значимую и метрологически незначимую (приклад-

ную) части, которые объединены в единый файл, имеющий единую контрольную сумму.

ПО может быть проверено, установлено или переустановлено только на заводе-

изготовителе с использованием специальных программно-технических устройств. ПО не может

быть считано из устройств без применения специальных программно-технических устройств.

Идентификационные данные ПО устройств приведены в таблицах 2 – 4.

Версия программного обеспечения устройств должна быть не ниже версии, указанной в

таблицах 2–4 и должна быть указана в формуляре каждого устройства.

Конструкция устройств исключает возможность несанкционированного влияния на ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077 – высо-

кий.

Таблица 2– Характеристики ПО модификаций КПР-01М-5(10) и КПР-01М-5(150)

Идентификационные данные (признаки)Значение

Идентификационное наименование ПОKpr-01m(v.2.1.X.Y).tgz

Номер версии (идентификационный номер) ПО2.1.Х.Y

1)

Цифровой идентификатор ПО605E3B63FF3A4B1997398863CFBAF7B8

2)

Другие идентификационные данные, если имеются отсутствуют

Примечания

1)

версия метрологически значимой части ПО 2.1, специальными символами Х.Y заме-

нены элементы, отвечающие за метрологически незначимую (прикладную) часть ПО;

2)

цифровой идентификатор рассчитан по алгоритму md5 для версии ПО

2.1.30355.170905.

Таблица 3– Характеристики ПО модификаций КПР-01М-А, КПР-01М-Р

Идентификационные данные (признаки)Значение

Идентификационное наименование ПОkpr-01ma(v.1.2.X.Y).bin

Номер версии (идентификационный но-1.2.Х.Y

1)

мер) ПО

Цифровой идентификатор ПОAE4A9CFFD8AEA396B3C49FDA25C4B7E7

2)

Другие идентификационные данные, еслиотсутствуют

имеются

Примечания

1)

версия метрологически значимой части ПО 1.1, специальными символами Х.Y заме-

нены элементы, отвечающие за метрологически незначимую (прикладную) часть ПО

2)

цифровой идентификатор рассчитан по алгоритму md5 для версии ПО 1.2.0.75

Таблица 4 – Характеристики ПО модификаций КПР-01М-Б

Идентификационные данные (признаки)Значение

Идентификационное наименование ПОkpr-01mb(v1.1.X.Y).tgz

Номер версии (идентификационный номер) ПО1.1.Х.Y

1)

Цифровой идентификатор ПО80D9EAB777FA1C48639A567F60F11EE8

2)

Лист № 7

Всего листов 49

Окончание таблицы 4

Идентификационные данные (признаки)Значение

Другие идентификационные данные, если име- отсутствуют

ются

Примечания

1)

версия метрологически значимой части ПО 1.1, специальными символами Х.Y заме-

нены элементы, отвечающие за метрологически незначимую (прикладную) часть ПО

2)

цифровой идентификатор рассчитан по алгоритму md5 для версии ПО 1.1.

30090.170825

Метрологические и технические характеристики

При указании метрологических и технических характеристик для обозначения вида по-

грешностей используются символы: Δ-абсолютная, δ-относительная, γ-приведенная погрешно-

сти измерений, соответственно.

Метрологические характеристики нормированы с учетом влияния программного обеспе-

чения.

Метрологическиеитехническиехарактеристикиустройствмодификаций

КПР-01М-5(10) представлены в таблицах 5-13, устройств модификаций КПР-01М-5(150) в таб-

лицах 14-22, устройств модификаций КПР-01М-А в таблицах 23-31, устройств модификаций

КПР-01М-Б в таблицах 32-40, устройств модификаций КПР-01М-Р в таблицах 41-49.

от -40 до +55

95

Таблица 5–Общие метрологическиеитехнические характеристикимодификации

КПР-01М-5(10)

Наименование характеристикиЗначение

Номинальное фазное напряжение переменного тока U

ном

, В от 57 до 230

*

Максимальное значение напряжения переменного тока, U

макс

В300

Номинальный ток, I

ном

, А 1-5

1)

Максимальное значение силы переменного тока при измерении сред- 10

неквадратического значения силы переменного тока, А

Максимальное значение силы переменного тока при измерении элек-10

трической энергии, А

Класс точности при измерении активной электрической энергии0,2S

Класс точности при измерении реактивной электрической энергии 0,5

Время начального запуска до начала учета электроэнергии, с 5

5000 (5000)

96×96×155

0,9

100 000

1

30

от 15 до +25

от 30 до 80

Постоянная перевода импульсов в электрическую энергию, имп/кВт

×

ч

(имп/квар

×

ч)

Габаритные размеры (длина×высота×ширина), мм, не более

Масса, кг, не более

Средняя наработка на отказ с учетом технического обслуживания, ч

Среднее время восстановления работоспособности, ч

Средний срок службы, лет

Нормальные условия измерений:

- температура окружающей среды,

°

С

- относительная влажность воздуха, %

Рабочие условия измерений:

- температура окружающей среды,

°

С

- относительная влажность (при +35 °С и ниже, без конденсации вла-

ги), %, не более

Примечание -

*

- Выбирается программно при конфигурировании

Лист № 8

Всего листов 49

8 Коэффициент несиммет-

рии тока по нулевой и об-

ратной последовательности,

K

0I

, K

2I

, %

Таблица 6 – Основные метрологические характеристики модификации КПР-01М-5(10)

стикиизмерений

Пределы

Класс точности 0,2

составляющей фазного на-

0,1·U<U <U

Наименование характери-Диапазон

допускаемой по-Примечание

грешности

1 Частота основной гармо-

ники напряжения перемен-от 42,5 до 57,5±0,01 Гц (Δ)

-

ного тока f, Гц

2 Среднеквадратическоеот 10 до 40±0,5 % (δ)

значение фазного напряже-

ния переменного тока, U

A

,от 40 до U

макс

±0,2 % (δ)

U

B

, U

C

, В

3 Среднеквадратическоеот 17,3 до 69,2·U

ном

±0,5 % (δ)

значение междуфазного на-

пряжения переменного тока,от 69,2 до 519±0,2 % (δ)

U

AВ

, U

BС

, U

CА

, В

4 Среднеквадратическое

значение напряжения пере-

менного тока основной час-

тоты U

A(1)

, U

B(1)

, U

C(1)

,пря-от 23 до U

макс

±0,1 % (γ)

1)

-

мой, обратной и нулевой по-

следовательности U

1

, U

2

, U

0

,

В

5 Среднеквадратическое0≤U

(n)

<0,01·U

ном

±0,0005·U

ном

В(Δ)

значение n-й гармонической

ном(1)

макс

пряжения переменного тока

0,01·U

ном

≤U

(n)

<0,5

·

U

ном

±5,0 % (

δ

)

для n от 2 до 50

U

A(n)

, U

B(n)

, U

C(n)

, В

2)

6 Среднеквадратическое

0≤U

isg(m)

<0,01·U

ном

±0,0005·U

ном

В(Δ)

значение m-й интергармони-

ческой составляющей фаз-0,1·U

ном

<U

(1)

<U

макс

ного напряжения перемен- 0,01·U

ном

≤U

isg(m)

<0,5·U

ном

±5,0 % (δ) для m от 0 до 49

ного тока U

Aisg(m)

, U

Bisg(m)

,

U

Cisg(m)

, В

2)

()

[

]

I

0,01·I≤ I < 0,5·I-

7 Среднеквадратическое

±

0,2

+

0,2

0,5I

ном.

.

-

1

значение фазной силы пере-

номном

% (δ)

менного тока (c учетом гар-

моник) I

A

, I

B

, I

C

, среднеквад-

ратическое значение фазной

силы переменного тока ос-

новной частоты I

A(1)

, I

B(1)

,

I

C(1)

, среднеквадратическое

0,5·I

ном

≤ I < I

макс

±0,2 % (δ)Класс точности 0,2

значение силы переменного

тока прямой, обратной и ну-

левой последовательности

I

1

, I

2

, I

0

, А

от 0 до 50±0,15 % (Δ)0,1·I

ном

<I<I

макс

Лист № 9

Всего листов 49

Наименование

характеристики

Диапазон

измерений

Примечание

0<I

(n)

<0,03·I

ном

±0,0015·I

ном

А(Δ)

0,03≤I

(n)

<·I

ном

±5,0 % (δ)

для n от 2 до 50,

0,1·I

ном

<I

(1)

< I

макс

0≤K

I(n)

<3

±0,15 % (Δ)

3≤K

I(n)

<50

±5,0 % (δ)

для n от 2 до 50,

0,1·I

ном

<I

(1)

< I

макс

±0,15 % (Δ)

±5 % (δ)

-

от -180 до +180

±0,2° (Δ)

0,1·U

ном

<U

(1)

<U

макс

от -180 до +180

±0,5° (Δ)

0,1·I

ном

<I< I

макс

±5° (Δ)

от -180 до +180

±0,5° (Δ)

I

ном

< I

(1)

< <I

макс

0,1U

ном

<U

(1)

<U

макс

±5° (Δ)

±10° (Δ)

15 Угол фазового сдвига ме-

жду напряжением и током n-

й гармонической состав-

ляющей φ

UIA(n)

, φ

UIB(n)

,

φ

UIC(n)

,°

от -180 до +180

±10° (Δ)

Продолжение таблицы 6

Пределы

допускаемой по-

грешности

0≤K

I

<3

3≤K

I

<60

0,1·I

ном

<I

(1)

< I

ном

0,1·U

ном

<U

(1)

<U

макс

9 Среднеквадратическое зна-

чение n-й гармонической со-

ставляющей фазной силы пе-

ременного тока I

A(n)

, I

B(n)

,

I

C(n)

, А

3)

10 Коэффициент n-й гармо-

нической составляющей фаз-

ной силы переменного тока

K

IA(n)

, K

IB(n)

, K

IC(n)

, %

11 Коэффициент искажения

синусоидальности кривой

тока K

IA

, K

IB

, K

IC

, %

12 Угол фазового сдвига ме-

жду фазными напряжениями

основной частоты φ

UAB(1)

,

φ

UBC(1)

, φ

UCA(1)

, °

13 Угол фазового сдвига ме-

жду фазными токами основ-

ной частоты φ

IAB(1)

, φ

IBC(1)

,

φ

ICA(1)

, °

14 Угол фазового сдвига ме-

жду фазным напряжениями и

фазным током основной час-

тоты φ

UIA(1)

, φ

UIB(1)

, φ

UIC(1)

,

между напряжением и током

прямой, нулевой и обратной

последовательности, φ

U1I1

,

φ

U0I0

, φ

U2I2

, °

0,5·I

ном

< I <I

максэн

,

K

I(n)

≥ 5 %,

K

U(n)

≥ 5 %

0,5·I

ном

< I <I

максэн

,

1 % ≤ K

I(n)

< 5 %,

1 % ≤ K

U(n)

< 5 %

0,1·I

ном

<I≤ 0,5·I

ном

,

K

I(n)

≥ 5 %,

K

U(n)

≥ 5 %

Лист № 10

Всего листов 49

Наименование

характеристики

Диапазон

измерений

Примечание

0,7·U

ном

<U< U

макс

0,05·I

ном

≤ I ≤I

максэн

±0,2 % (δ)

0,7·U

ном

<U< U

макс

0,01·I

ном

≤I<0,05·I

ном

±0,4 % (δ)

Класс точности 0,2S

±5 % (δ)

-

17 Активная электрическая

мощность n-й гармоники по

каждой фазе и по сумме фаз

P

A(n)

, P

B(n)

, P

C(n)

, P

(n)

, Вт

±10 % (δ)

-

0,7·U

ном

<U< U

макс

0,05·I

ном

≤ I ≤I

максэн

±0,5 % (δ)

0,7·U

ном

<U< U

макс

0,01·I

ном

≤I<0,05·I

ном

±0,75 % (δ)

Класс точности 0,5S

±5 % (δ)

-

19 Реактивная электрическая

мощность n-й гармоники по

каждой фазе и трехфазная

Q

A(n)

, Q

B(n)

, Q

C(n)

, Q

(n)

, вар

±10 % (δ)

-

0,7·U

ном

<U< U

макс

0,05·I

ном

<I< I

максэн

±0,5 % (δ)

Класс точности 0,5

±5 % (δ)

-

Продолжение таблицы 6

Пределы

допускаемой по-

грешности

16 Активная электрическая

мощность по каждой фазе и

трехфазная с учетом гармо-

ник P

A

, P

B

, P

C

, P, основной

частоты по каждой фазе и

трехфазная P

A(1)

, P

B(1)

, P

C(1)

,

P

(1)

, Вт

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5U

(1)

0,2·I

ном

<I

(1)

<I

максэн

0,05·I

(1)

<I

(n)

<0,5I

(1)

0,5≤׀cosφ׀≤1,0

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5·U

(1)

0,1·I

ном

<I

(1)

<I

максэн

0,05·I

(1)

<I

(n)

<0,5I

(1)

0,25≤׀cosφ׀<0,50

18 Реактивная электрическая

мощность по каждой фазе и

трехфазная по сумме гармо-

ник Q

A

, Q

B

, Q

C

, Q, основной

частоты по каждой фазе и

трехфазная Q

A(1)

, Q

B(1)

, Q

C(1)

,

Q

(1)

, вар

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5·U

(1)

0,2·I

ном

<I

(1)

<I

максэн

0,05·I

(1)

<I

(n)

<0,5·I

(1)

|0,5≤|sinφ| ≤1,0

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5·U

(1)

0,2·I

ном

<I

(1)

<I

максэн

0,05·I

(1)

<I

(n)

<0,5·I

(1)

0,25≤|sinφ|<0,50

20 Полная электрическая

мощность, В·А:

- по каждой фазе и трехфаз-

ная S

A

, S

B

, S

C

, S,

- основной частоты по каж-

дой фазе и трехфазная S

A(1)

,

S

B(1)

, S

C(1)

, S

(1)

21 Полная электрическая

мощность n-й гармоники по

каждой фазе и трехфазная

S

A(n)

, S

B(n)

, S

C(n)

, S

(n)

, В·А

0,7·U

ном

<U

(1)

<U

макс

0,01·U

(1)

<U

(n)

<0,5·U

(1)

0,1·I

ном

<I

(1)

<I

максэн

0,01·I

(1)

<I

(n)

<0,5·I

(1)

Лист № 11

Всего листов 49

НаименованиеДиапазон

погрешности

Окончание таблицы 6

Пределы

характеристикиизмерений

до

пус

ка

е

мойПримеч

а

ние

3

)

22 Коэффициент мощности0,7·U

ном

<U< U

макс

фазный и средний cosφ

A

, от -1,00 до +1,00 ±0,01 (Δ) 0,1·I

ном

<I< I

максэн

cosφ

B

, cosφ

C

, cosφ

ср

0,25≤׀cosφ׀≤1,00

Примечания

1)

здесь, и далее нормирующее значение равно номинальному значению напряжения пе-

ременного тока;

2)

действующее значение фазного напряжения переменного тока с учетом гармоник и

интергармоник составляют не более максимального значения U

макс

, приведенного в таблице 5;

действующее значение фазной силы переменного тока с учетом гармоник и интергар-

моник составляют не более максимального значения I

макс

, приведенного в таблице 5.

Пределы допускаемых дополнительных погрешностей измерений параметров напряже-

ния переменного тока, силы переменного тока, электрической мощности модификации КПР-

01М-5(10), приведенных в пунктах 2, 7, 16 таблицы 6, при изменении температуры в диапазоне

рабочих температур составляют не более половины предела допускаемой основной погрешно-

сти на каждые 10 °С.

2 Реактивная

электриче-

ская энергия

по каждой

фазе и трех-

фазная W

QA

,

W

QB

, W

QC

, W

Q

Пределы допус-

каемых погрешно-

стей соответству-

ют &fraq12; пределов

класса 1 по ГОСТ

31819.23-2012 при

изменении напря-

жения от 0,7·U

ном

до U

макс

мощности

носительной

I

максэн

номном

максэн

I)

трехфазная,

1

´

(от 0,05·I

ном

до I

максэн

)±1±0,3

каемых погрешно-

ГОСТ 31819.22-

Таблица 7 – Метрологические характеристики при измерении электрической энергии

модификации КПР-01М-5(10)

Диапазон изменения входных параметров Пределы

допускаемой

Тип энергии

Сила переменного тока, А

Коэ

фф

иц

и

е

н

т

основной от-

Примечание

погрешности,

%

3

´

(от 0,01·I

ном

до 0,05·I

ном

)

±

0,4

Пределы допус-

1 Активная

3

´

(от 0,05·I

ном

)

включ. до

±1

±

0,2

стей соответству-

электриче-

3

´

(от 0,02·Iдо 0,1·I)

±

0,5

ют

к

лас

с

у 0,2S по

ская энергия

3

´

(от 0,1·I

ном

включ. до

±0,5L и ±0,8C

±

0,3

2012, при измене-

W

P

3

´

(от 0,1·I

ном

до I

максэн

) ±0,25L и ±0,5C

±

0,5

нии напряжения от

0,7·Uдо U

номмакс

±0,5L ±0,4

±

0,75

±1

±

0,5

±

0,75

±0,5L и ±0,5C

±

0,5

1

´

(от 0,1·I

ном

до I

максэн

)

3

´

(от 0,02·I

ном

до 0,05·I

ном

)

3

´

(от 0,05·I

ном

включ. до

I

максэн

)

3

´

(от 0,05·I

ном

до 0,1·I

ном

)

3

´

(от 0,1·I

ном

включ. до

I

максэн

)

3

´

(от 0,1·I

ном

до I

максэн

)

1

´

(от 0,05·I

ном

до I

максэн

)

1

´

(от 0,1·I

ном

до I

максэн

)

±0,25L и ±0,25C

±

0,75

±1 ±0,75

±0,5L и ±0,5C±0,75

Измеренные значения активной (реактивной) фазной электрической мощности при стар-

товом токе, номинальном напряжении и cos

j

= ±1 (sin

j

= ±1) соответствуют данным, приве-

денным в таблице 8.

Лист № 12

Всего листов 49

Значение стар-

тового тока, А

Коэффициент

мощности

0,001·I

Таблица 8 – Допустимые значения электрической мощности при стартовом токе для мо-

дификации КПР-01М-5(10)

Допустимоезначениефазной актив-

I

ном

, АU

ном

,Вной (реактивной) электрической мощ-

ности, Вт (вар)

157,71не менее +0,03

557,71не менее +0,14

1 2301не менее +0,12

5 2301не менее +0,58

ном

157,7-1не более -0,03

557,7-1не более -0,14

1 230-1не более -0,12

5 230-1не более -0,58

После приложения напряжения переменного тока, равного 1,15·U

ном

и при отсутствии

силы переменного тока в цепях тока абсолютные значения измеренных фазных электрических

мощностей равны нулю (отсутствие самохода).

измерений

коэффи-

величиныской

силы пе-реактивной

до I

от 0,1·I

до I

от 0,1·I

до I

Таблица 9 – Пределы допускаемых дополнительных погрешностей измерений активной и

реактивной электрической энергии модификации КПР-01М-5(10)

Пределы допускаемой

дополнительной

Диапазон измененияотносительной

Влияющая величи-

погрешности

на

ак

т

ивной

влияющей

ременного циента

электриче-

электричес-

тока мощности

энергии

кой энергии

1 Температура ок-

от 0,05·I

ном

1±0,01 %/°С ±0,025 %/°С

ружающей от -40 до +55

максэн

среды, °С

ном

0,5L±0,02 %/°С ±0,035 %/°С

макс

от 0,05·I

ном

1±0,1 %±0,75 %

2 Частота сети, Гцот 49 до 51

максэн

ном

0,5L±0,1 %±0,75 %

максэн

3 Обратный поря-

пряжения

док следования фаз

– 0,1

·

I

ном

1 ±0,05 % –

4 Несимметрия на-

– I

ном

1 ±0,5 % –

5 Напряжение цепи в пределах допустимого

питания, Вдиапазона

ном

0,01·I1±0,05 %–

6 Гармоники в це-

ном

0,1·Uи в сигнале си-

7 Субгармоники в

ствии с

пятая гармоника в сиг-

нале напряжения пере-

пях тока и напря-

м

е

нного то

к

а

з

на

ч

ен

и

ем

0,5·I

макс

1±0,4 %–

жения

лы переменного тока

значением 0,4·I

(1).

форма сигнала с суб-

цепи переменного

гармониками в соответ-

0,5·I

ном

1±0,6 %–

тока

ГОСТ 31819.22-2012

Лист № 13

Всего листов 49

Диапазон изменения

Влияющая величи-

на

коэффи-

циента

мощности

1

величины

силы пе-

влия

ю

щей

ременного

тока

электриче-

ской

Пределы допускаемой

дополнительной

относительной

погрешности

измерений

акт

и

в

н

ой

реактивной

электричес-

энергии

кой энергии

значение магнитодви-

жущей силы 1000 ам-I

ном

первитков

±2,0 %±1,0 %

0,5I

ном

±0,5 %±1,0 %

10I

ном

±1,0 %±1,0 %

–0,01·I

ном

±0,05 %±0,25 %

I

полоса частот - от

150 кГц до 80 МГц;

уровень напряжения -

ном

10 В

±1,0 %±1,0 %

–I

ном

±1,0 %±2,0 %

8 Постоянная маг-

нитная индукция

внешнего происхо-

ждения

9 Переменная маг-

нитная индукция

внешнего происхо-

ждения, мТл

10 Радиочастотные

электромагнитные

поля, В/м

11 Функциониро-

вание вспомога-

тельных частей

12 Кондуктивные

помехи, наводимые

радиочастотными

полями

13 Наносекундные

импульсные поме-

хи

14 Колебательные

затухающие поме-

хи

–I

ном

±1,0 %±1,0 %

Изменение погрешности измерений активной и реактивной электрической энергии мо-

дификации КПР-01М-5(10) после влияния кратковременных перегрузок током не превышает

значений, указанных в таблице 10.

Длительность воз-

действия, с

Таблица 10 – Кратковременные перегрузки входным током модификации КПР-01М-5(10)

Пределы изменения погрешности, %

Сила переменного то-

ка, протекающего в це-

пях тока, А

20·I

максэн

0,5

активной электриче-реактивной электри-

ской энергии ческой энергии

±0,05 %±0,25 %

Таблица 11 – Метрологические характеристики встроенных часов модификацииКПР-

01М-5(10)

Наименование характеристикиЗначение

Пределы допускаемой абсолютной погрешности суточного хода встроен-

ных часов при отсутствии синхронизации от внешнего источника, с (в су-±1

тки в диапазоне рабочих температур)

Пределы допускаемой абсолютной погрешности установки времени

встроенных часов при синхронизации от внешнего источника, мс

±1

Лист № 14

Всего листов 49

12 – Метрологические характеристики при измерении ПКЭ модификации КПР-01М-

±7,5

±0,01 Гц (Δ)

от 0 до 90

1)

±0,1 % (Δ)

от 0 до 100

±0,1 % (Δ)

±30

±0,2 % (Δ)

от 0 до 20

±0,15 % (Δ)

±0,05 % (Δ)

Таблица

5(10)

Диапазон

Пределы допускаемой

основной погрешно-

сти:

Наименование характеристики

измерен

и

й Δ-абсолютной,

δ-относительной,

γ - приведенной

1 Частота напряжения переменного тока f, Гц

от 42,5 до 57,5

±0,01 Гц (Δ)

2 Отклонение частоты напряжения переменного тока Δf,

Гц

3 Отрицательное отклонение напряжения переменного

тока δU

(-)A

, δU

(-)B

, δU

(-)C

, %

4 оложительное отклонение напряжения переменного

тока δU

(+)A

, δU

(+)B

, δU

(+)C

, %

5 Установившееся отклонение напряжения переменного

тока δU

уA

, δU

уB

, δU

уC

, %

6 Коэффициент несимметрии напряжений по нулевой и

обратной последовательности K

0U

, K

2U

, %

7 Коэффициент n-й гармонической составляющей фазно-

го напряжения переменного тока K

UA(n)

, K

UB(n)

, K

UC(n)

(для n

от 2 до 50), %

0 ≤ K

U

< 1,00

1 ≤ K

U

< 50

0 ≤ K

U

< 1

8 Коэффициент искажения синусоидальности кривой на-

пряжения переменного тока K

UA

, K

UB

, K

UC

, %

1 ≤ K

U

< 50

±5,0 % (δ)

±0,05 % (Δ)

±5,0 % (δ)

U

0 ≤ K < 1±0,05 % (Δ)

1 ≤ K < 50±5,0 % (δ)

отн.ед.

9 Коэффициент m-й интергармонической составляющей

фазного напряжения переменного тока K

UAisg(m)

, K

UBisg(m)

,

K

UCisg(m)

, (для m от 0 до 49), %

U

10 Кратковременная и длительная доза фликера P

S1

, P

L1

,

от 0,2 до 10,0±5 % (

δ

)

Δt, с

δU, %

от 0 до U±0,2 % (γ)

Δt, с

δU, %

переменного тока U, В

В

11 Длительность провала напряжения переменного тока

от 1Т

1), 2)

±1Т

2)

(Δ)

пров

12 Глубина провала напряжения переменного тока

от 0 до 100

1)

±0,2 % (Δ)

пров

13 Остаточное напряжение при провале напряжения пе-

1)

ременного тока U

пров

, В

ном

14 Длительность прерываниянапряженияпеременноготока

от 1Т

2),3)

±1Т

2)

(Δ)

прер

15 Глубина прерывания напряжения переменного тока

от 0 до 100

3)

±0,2 % (Δ)

прер

16 Остаточное напряжение при прерывании напряжения

от 0 до 0,1·U

ном

3)

±0,2 % (γ)

прер

17 Длительность временного перенапряжения Δt

пер

, сот 1Т

2)

±1Т

2)

(Δ)

18 Коэффициент временного перенапряжения K

пер

от 1 до 2 ±0,002 (Δ)

19 Максимальное напряжение при перенапряжении U

пер

,

от U

ном

до 2·U

ном

±0,2 % (γ)

Примечания

1)

при условии наличия напряжения переменного тока от 0,7·U

номф

до 1,3·U

номф

хотя бы

на одной цепи напряжения, либо допустимого напряжения на основной или резервной цепи пи-

тания;

2)

символом Т обозначена продолжительность одного периода основной гармоники на-

пряжения переменного тока;

3)

при условии наличия допустимого напряжения на основной или резервной цепи пита-

ния.

Лист № 15

Всего листов 49

ка, Гц

Таблица 13 – Диапазоны изменения влияющих величин при измерении ПКЭ модификации

КПР-01М-5(10)

Влияющая величинаДиапазон изменения

1 Частота напряжения переменного то-

от 42,5 до 57,5

5 Гармоники напряжения

2 Напряжение переменного тока, Вот 0,1·U

ном

до U

макс

3 Кратковременная доза фликера, %от 0 до 20

4 Несимметрия напряжения: коэффициен-

ты несимметрии напряжения по обратнойот 0 до 20

и нулевой последовательностям, %

удвоенные значения, установленные в

ГОСТ Р 51317.2.4-2000 для класса 3 электромаг-

нитной обстановки (в части коэффициента иска-

жения синусоидальности кривой напряжения)

удвоенные значения, установленные в

6 Интергармоники напряжения ГОСТ Р 51317.2.4-2000 для класса 3 электромаг-

нитной обстановки

7 Микросекундные импульсные помехи пиковое значение 6 кВ

8 Наносекундные импульсные помехи пиковое значение 4 кВ

Погрешности измерений ПКЭ при изменении влияющих величин в диапазонах, приве-

денных в таблице 13, находятся в пределах, установленных в таблице 12.

Пределы допускаемых дополнительных погрешностей измерений ПКЭ модификации

КПР-01М-5(10) при изменении температуры в диапазоне рабочих температур составляют не

более половины предела допускаемых основных погрешностей на каждые 10 °С.

150

Таблица 14 – Общие метрологические и технические характеристики модификации

КПР-01М-5(150)

Наименование характеристикиЗначение

Номинальное фазное напряжение переменного тока Uном, В

от 57 до 230

*

Максимальное значение напряжения переменного тока Trial, В

300

Номинальный ток Iном, А

5

Максимальное значение силы переменного тока при измерении средне-

квадратического значения силы переменного тока, А

Максимальное значение силы переменного тока при измерении электри-

10

ческой энергии, А

Класс точности при измерении активной электрической энергии

0,5S

Класс точности при измерении реактивной электрической энергии

1

Время начального запуска до начала учета электроэнергии, с

5

Постоянная перевода импульсов в энергию, имп/кВт

×

ч (имп/квар

×

ч) 5000 (5000)

Габаритные размеры (длина×высота×ширина), мм, не более

96

×

96×155

Масса, кг, не более

0,9

Средняя наработка на отказ с учетом технического обслуживания, ч

100 000

Среднее время восстановления работоспособности, ч

1

Средний срок службы, лет

30

Нормальные условия измерений:

- температура окружающей среды,

°

С

от 15 до

+25

- относительная влажность воздуха, %

от 30 до 80

Рабочие условия измерений:

- температура окружающей среды,

°

С

от -40 до +55

- относительная влажность (при +35 °С и ниже, без конденсации влаги),

95

%, не более

Примечание -

*

- Выбирается программно при конфигурировании

Лист № 16

Всего листов 49

от 40 до U

макс

±0,2 % (δ)

Класс точности 0,2

от 69,2 до 519

±0,2 % (δ)

Класс точности 0,2

от 23 до U

макс

±0,1 % (γ)

1)

-

0≤U

(n)

<0,01·U

ном

0,01·U

ном

≤U

(n)

<0,5·U

ном

±5,0 % (δ)

0,1·U

ном

<U

(1)

<U

макс

для n от 2 до 50

0≤U

isg(m)

<0,01·U

ном

0,01·U

ном

≤U

isg(m)

<0,5·U

ном

±5,0 % (δ)

0,1·U

ном

<U

(1)

<U

макс

для m от 0 до 49

0,01·I

ном

≤ I < 0,5·I

ном

0,5·I

ном

≤ I < I

макс

±1,0 % (δ)

-

от 0 до 50

±0,3 % (Δ)

0,5·I

ном

<I<I

макс

Таблица 15 – Основные метрологические характеристики модификации КПР-01М-5(150)

стикиизмерений

Пределы

Наименование характери-Диапазон

допускаемой по-Примечание

грешности

1 Частота основной гармо-

ники напряжения перемен-от 42,5 до 57,5±0,01 Гц (Δ)

-

ного тока f, Гц

от 10 до 40 включ.

±0,5 % (δ)

от 17,3 до 69,2 включ.

±0,5 % (δ)

±0,0005·U

ном

В

(Δ)

±0,0,005·U

ном

В

(Δ)

)

[

I

±

1,0

+

0,5

(

I

ном

-

1

]

%

(δ)

2 Среднеквадратическое

значение фазного напряже-

ния переменного тока, U

A

,

U

B

, U

C

, В

3 Среднеквадратическое

значение междуфазного на-

пряжения переменного тока,

U

AВ

, U

BС

, U

CА

, В

4 Среднеквадратическое

значение напряжения пере-

менного тока основной час-

тоты U

A(1)

, U

B(1)

, U

C(1)

,пря-

мой, обратной и нулевой по-

следовательности U

1

, U

2

, U

0

,

В

5 Среднеквадратическое

значение n-й гармонической

составляющей фазного на-

пряжения переменного тока

U

A(n)

, U

B(n)

, U

C(n)

, В

2)

6 Среднеквадратическое

значение m-й интергармони-

ческой составляющей фаз-

ного напряжения перемен-

ного тока U

Aisg(m)

, U

Bisg(m)

,

U

Cisg(m)

, В

2)

7 Среднеквадратическое

значение фазной силы пере-

менного тока (c учетом гар-

моник) I

A

, I

B

, I

C

, среднеквад-

ратическое значение фазной

силы переменного тока ос-

новной частоты I

A(1)

, I

B(1)

,

I

C(1)

, среднеквадратическое

значение тока прямой, об-

ратной и нулевой последо-

вательности I

1

, I

2

, I

0

, А

8 Коэффициент несиммет-

рии тока по нулевой и об-

ратной последовательности,

K

0I

, K

2I

, %

Лист № 17

Всего листов 49

Наименование характери-

стики

Диапазон

измерений

Примечание

0,03·I

ном

≤ I

(n)

< I

ном

±5,0 % (δ)

для n от 2 до 50,

0,5·I

ном

<I

(1)

< I

макс

0 ≤ K

I(n)

< 3

±0,15 % (Δ)

3 ≤ K

I(n)

<50

±5,0 % (δ)

для n от 2 до 50

0,5·I

ном

<I

(1)

< I

макс

±5 % (δ)

-

12 Угол фазового сдвига ме-

жду фазными напряжениями

основной частоты φ

UAB(1)

,

φ

UBC(1)

, φ

UCA(1)

, °

от -180 до +180

±0,2° (Δ)

0,1·U

ном

<U

(1)

<U

макс

от -180 до +180

±0,5° (Δ)

0,5·I

ном

< I

(1)

< I

макс

±5° (Δ)

от -180 до +180

±0,5° (Δ)

I

ном

≤ I

(1)

< I

макс

0,1·U

ном

<U

(1)

<U

макс

±5° (Δ)

±10° (Δ)

15 Угол фазового сдвига ме-

жду напряжением и током n-

й гармонической состав-

ляющей φ

UIA(n)

, φ

UIB(n)

, φ

UIC(n)

,

°

от -180 до +180

±10° (Δ)

0,7·U

ном

<U< U

макс

0,2·I

ном

<I< I

максэн

0,5≤׀cosφ׀≤1,0

±1,0 % (δ)

-

0,7·U

ном

<U< U

макс

0,2·I

ном

<I< I

максэн

0,25≤׀cosφ׀<0,50

±1,5 % (δ)

-

Продолжение таблицы 15

Пределы

допускаемой

погрешности

от 0 ≤ I

(n)

< 0,03·I

ном

±0,0015·I

ном

А (Δ)

-

±0,15 % (Δ)

9 Среднеквадратическое зна-

чение n-й гармонической со-

ставляющей фазной силы пе-

ременного тока I

A(n)

, I

B(n)

,

I

C(n)

, А

3)

10 Коэффициент n-й гармо-

нической составляющей фаз-

ной силы переменного тока

K

IA(n)

, K

IB(n)

, K

IC(n)

, %

11 Коэффициент искажения

синусоидальности кривой

тока K

IA

, K

IB

, K

IC

, %

0 ≤ K

I

< 3

3 ≤ K

I

< 60

0,5·I

ном

< I

(1)

< I

ном

0,1·U

ном

<U

(1)

<U

макс

13 Угол фазового сдвига ме-

жду фазными токами основ-

ной частоты φ

IAB(1)

, φ

IBC(1)

,

φ

ICA(1)

, °

14 Угол фазового сдвига ме-

жду фазным напряжениями и

фазным током основной час-

тоты φ

UIA(1)

, φ

UIB(1)

, φ

UIC(1)

,

между напряжением и током

прямой, нулевой и обратной

последовательности, φ

U1I1

,

φ

U0I0

, φ

U2I2

, °

0,5·I

ном

< I <I

максэн

,

K

I(n)

≥ 5 %,

K

U(n)

≥ 5 %

0,5·I

ном

< I <I

максэн

,

1 % ≤ K

I(n)

< 5 %,

1 % ≤ K

U(n)

< 5 %

0,1·I

ном

<I≤ 0,5·I

ном

,

K

I(n)

≥ 5 %,

K

U(n)

≥ 5 %

16 Активная электрическая

мощность по каждой фазе и

трехфазная P

A

, P

B

, P

C

, P, ос-

новной частоты по каждой

фазе и трехфазная P

A(1)

, P

B(1)

,

P

C(1)

, P

(1)

, прямой, обратной и

нулевой последовательности

P

1

, P

2

, P

0

, Вт

Лист № 18

Всего листов 49

Наименование характери-

стики

Диапазон

измерений

Примечание

±10 % (δ)

-

17 Активная электрическая

мощность n-й гармоники по

каждой фазе и по сумме фаз

P

A(n)

, P

B(n)

, P

C(n)

, P

(n)

, Вт

±15 % (δ)

-

0,7·U

ном

<U< U

макс

0,2·I

ном

<I< I

максэн

0,5≤|sinφ|≤1,0

±1,0 % (δ)

-

0,7·U

ном

<U< U

макс

0,2·I

ном

<I< I

максэн

0,25≤|sinφ|<0,50

±1,5 % (δ)

-

±5 % (δ)

-

19 Реактивная электрическая

мощность n-й гармоники по

каждой фазе и трехфазная

Q

A(n)

, Q

B(n)

, Q

C(n)

, Q

(n)

, вар

±10 % (δ)

-

0,7·U

ном

<U< U

макс

0,1·I

ном

<I< I

максэн

±1,5 % (δ)

-

±5 % (δ)

-

от -1,00 до 1,00

±0,02 (Δ)

Продолжение таблицы 15

Пределы

допускаемой

погрешности

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5·U

(1)

0,5·I

ном

<I

(1)

<I

максэн

0,05·I

(1)

<I

(n)

<0,5·I

(1)

0,5≤׀cosφ׀≤1,0

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5·U

(1)

0,5·I

ном

<I

(1)

<I

максэн

;

0,05·I

(1)

<I

(n)

<0,5·I

(1)

0,25≤׀cosφ׀<0,50

18 Реактивная электрическая

мощность по каждой фазе и

трехфазная по сумме гармо-

ник Q

A

, Q

B

, Q

C

, Q, основной

частоты по каждой фазе и

трехфазная Q

A(1)

, Q

B(1)

, Q

C(1)

,

Q

(1)

, прямой, обратной и ну-

левой последовательности

Q

1

, Q

2

, Q

0

, вар

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5·U

(1)

0,5·I

ном

<I

(1)

<I

максэн

;

0,05·I

(1)

<I

(n)

<0,5·I

(1)

0,5≤|sinφ|≤1,0

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5·U

(1)

0,5·I

ном

<I

(1)

<I

максэн

;

0,05·I

(1)

<I

(n)

<0,5·I

(1)

0,25≤|sinφ|<0,50

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5·U

(1)

0,5·I

ном

<I

(1)

<I

максэн

;

0,05·I

(1)

<I

(n)

<0,5·I

(1)

20 Полная электрическая

мощность, В·А:

- по каждой фазе и трехфаз-

ная S

A

, S

B

, S

C

, S,

- основной частоты по каж-

дой фазе и трехфазная S

A(1)

,

S

B(1)

, S

C(1)

, S

(1)

;

- прямой, обратной и нулевой

последовательности S

1

, S

2

, S

0

.

21 Полная электрическая

мощность n-й гармоники по

каждой фазе и трехфазная

S

A(n)

, S

B(n)

, S

C(n)

, S

(n)

, В·А

22 Коэффициент мощности

фазный и средний cosφ

A

,

cosφ

B

, cosφ

C

, cosφ

ср

0,7·U

ном

<U< U

макс

0,1·I

ном

<I< I

максэн

0,25≤׀cosφ׀≤1,00

Лист № 19

Всего листов 49

Окончание таблицы 15

Примечания

1)

нормирующее значение равно номинальному значению напряжения переменного тока.

2)

действующее значение фазного напряжения переменного тока с учетом гармоник и ин-

тергармоник составляют не более максимального значения, приведенного в таблице 14.

3)

действующее значение фазной силы переменного тока с учетом гармоник и интергар-

моник составляют не более максимального значения, приведенного в таблице 14.

Пределы допускаемых дополнительных погрешностей измерений параметров напряже-

ния переменного тока, силы переменного тока, электрической мощности модификации КПР-

01М-5(150), приведенных в пунктах 2, 7, 16 таблицы 15, при изменении температуры в диапа-

зоне рабочих температур составляют не более половины предела допускаемой основной по-

грешности на каждые 10 °С.

опускаемо

Таблица 16 – Метрологические характеристики при измерении энергии модификацииКПР-

01М-5(150)

Диапазон изменения входных параметров

д

Пределы

й

Примечание

Тип энергии

Коэффи-

основной отно-

Сила переменного тока, А циент

сительной по-

мощности

грешности, %

номном

±1

±0,50C

энергия по

PCP

пускаемых

W , W ,ГОСТ

1 Активная

3

´

(от 0,01·Iдо 0,05·I)

±

1,0

Пределы до-

электриче

с

кая

3

´

(от 0,05·I

ном

включ. до I

максэн

)

±

0,5

погрешностей

к

аждой

фазе и

3

´

(от 0,02·I

ном

до 0,10·I

ном

)

±0,5L и

±

1,0

соотв

е

тст

в

уют

трехфазная

3

´

(от 0,1·I

ном

включ. до I

максэн

)

±0,8C

±

0,6

кла

с

су 0,5S по

W

PA

, W

PB

3

´

(от 0,1·I

ном

до I

максэн

)

±0,25L и

±

1,031819.22-2012,

при измене-

до U

±1

±0,25C

QA

фазная W ,

±0,5C

1

´

(от 0,05·I

ном

до I

максэн

)±1±0,6

нии напряже-

1

´

(от 0,1·I

ном

до I

максэн

)±0,5L±1,0

ни

я от

0,7·U

ном

макс

2 Реактивная

3

´

(от 0,02·I

ном

до 0,05·I

ном

)

±

1,5

Пределы до-

электриче-пускаемых

ская энергия

3

´

(от 0,05·I

ном

включ. до I

максэн

)

±

1,0

погрешностей

по

к

аждой

3

´

(от 0,05·I

ном

до 0,10·I

ном

)

±0,5L и

±

1,5

соотв

е

тст

в

уют

фазе и трех-

3

´

(от 0,1·I

ном

включ. до I

максэн

)

±0,5C

±

1,0

кла

с

су 1 по

ГОСТ

W

QB

, W

QC

, W

Q

3

´

(от 0,1·I

ном

до I

максэн

)

±0,25L и

±

1,531819.23-2012,

при измене-

до U

1

´

(от 0,05·I

ном

до I

максэн

)±1±1,5

нии напряже-

1

´

(от 0,1·I

ном

до I

максэн

)

±0,5L и

±1,5

ни

я от

0,7·U

ном

макс

Измеренные значения активной (реактивной) фазной электрической мощности при стар-

товом токе, номинальном напряжении переменного тока и cos

j

= ±1 (sin

j

= ±1) соответствуют

данным, приведенным в таблице 17.

Лист № 20

Всего листов 49

электрической мощности при стартовом токе для

Активная

0,001·I

ном

Реактивная

0,002·I

ном

Таблица 17– Допустимые значения

модификации КПР-01М-5(150)

мощность

Значение

Электрическая

стартовогоU

ном

,В

тока, А

Коэффициент

Допустимоезначениефазной

I

ном

, А

мощности

электрической мощности, Вт

(вар)

57 5 1

не менее +0,14

230 5 1

не менее +0,58

57 5 -1

не более -0,14

230 5 -1

не более -0,58

57 5 1

не менее +0,29

230 5 1

не менее +1,15

575-1

не более -0,14

2305-1

не более -1,15

После приложения напряжения переменного тока, равного 1,15·U

ном

и при отсутствии

тока в цепях тока абсолютные значения измеренных фазных электрических мощностей равны

нулю (отсутствие самохода).

Таблица 18 – Пределы допускаемых дополнительных погрешностей измерений активной и

реактивной электрической энергии модификации КПР-01М-5(150)

Пределы допускаемой

дополнительной

Влияющая

величина

величины

мощности

илы переактивной

реактивной

до I

от 0,1·I

до

I

до I

от 0,1·Iдо

I

–0,1·I1±0,1 %–

пряжения

Диапазон

изме

н

ен

и

я

относительной погрешности

измерений

влияющей

с

мен

н

ого

-

коэффициента

электрической электрической

токаэнергииэнергии

1 Температура ок-

от 0,05·I

ном

1±0,03 %/°С±0,05 %/°С

ружающей среды, от -40 до +55

максэн

°С

ном

0,5L±0,05 %/°С±0,07 %/°С

максэн

от 0,05·I

ном

1±0,2 %±1,5 %

2 Частота сети, Гцот 49 до 51

максэн

ном

0,5L±0,2 %±1,5 %

максэн

3 Обратный поря-

док следования фаз

ном

4 Несимметрия на-

–I

ном

1±1,0 %–

питания, В

В пределах до-

5

Н

а

пряже

н

ие цепи

пустимого диа-0,01·I

ном

1±0,1 %–

пазона

пятая гармоника

в сигнале на-

6 Гармоники в це-пряжения зна-

пях тока и напряже- чением 0,1·U

ном

0,5·I

макс

1±0,5 %–

нияи в сигнале тока

значением

0,4·I

(1).

Лист № 21

Всего листов 49

Окончание таблицы 18

Пределы допускаемой

Диапазон изменения

до

п

олнител

ь

ной

относительной

влияющей

коэффициен-

та мощности

электрическо

величиный

I1±2,0 %±2,0 %

Влияющаяпогрешности измерений

в

е

личина

силы пере- активной

реактивно

й

менногоэлектрическо

токай энергии

энергии

форма сигнала с

7 Субгармоники всубгармониками

цепи переменного то- в соответствии с0,5·I

ном

1±1,5 %–

каГОСТ 31819.22-

2012

8 Постоянная маг-значение магни-

нитная индукциятодвижущей си-внешнего

происхож- лы 1000 ампер-

ном

дения витков

9 Переменная маг-

нитная индукция

лями

150 кГц до80

МГц; уровень на-

I1±2,0 %±2,0 %

внешнего происхож-

0,5I

ном

1±1,0 %±2,0 %

дения, мТл

10 Радиочастотные

электромагнитные10I

ном

1±2,0 %±2,0 %

поля, В/м

11 Функционирова-

ние вспомогательных–0,01·I

ном

1±0,1 %±0,5 %

частей

12 Кондуктивные

полоса

ч

ас

тот

- от

помехи, наводимые

радиочастотными по-

пряжения -10

ном

В

13 Наносекундные

импульсные помехи

ном

–I1±2,0 %±4,0 %

14 Колебательные за-

тухающие помехи

ном

–I1±2,0 %±2,0 %

Изменение погрешности измерений активной и реактивной электрической энергии мо-

дификации КПР-01М-5(150) после влияния кратковременных перегрузок током не превышает

значений, указанных в таблице 19.

Длительность

воздействия, с

Таблица 19– Кратковременныеперегрузки входнымтокоммодификации КПР-01М-5(150)

Пределы изменения погрешности, %

активной электриче-реактивной электриче-

ской энергииской энергии

Сила переменного то-

ка, протекающего в

цепях тока, А

I

макс

20·I

максэн

3

0,5

±0,05 %±0,5 %

Лист № 22

Всего листов 49

модификации

±1

Значение

Таблица 20–Метрологическиехарактеристикивстроенныхчасов

КПР-01М-5(150)

Наименование характеристики

Пределы допускаемой абсолютной погрешности суточного хода встроен-

ных часов при отсутствии синхронизации от внешнего источника, с (в сутки

в диапазоне рабочих температур)

Пределы допускаемой абсолютной погрешности установки времени встро-

енных часов при синхронизации от внешнего источника, мс

от 0 до 90

1)

±0,1 % (Δ)

±30

±0,2 % (Δ)

от 0 до 20

±0,15 % (Δ)

от 0,05 до 1,00

±0,05 % (Δ)

от 1 до 50

±5,0 % (δ)

от 0,2 до 10,0

±5 % (δ)

от 1Т

1), 2)

±1Т

2)

(Δ)

от 0 до 100

1)

±0,2 % (Δ)

от 0 до U

ном

1)

±0,2 % (γ)

от 1Т

2),3)

±1Т

2)

(Δ)

от 0 до 100

3)

±0,2 % (Δ)

от 0 до 0,1·U

ном

3)

±0,2 % (γ)

Диапазон

Таблица 21 – Метрологические характеристики при измерении ПКЭ модификацииКПР-

01М-5(150)

Пределы допус-

каемой основной

погрешности:

Наименование характеристики

измерен

и

й Δ-абсолютной,

δ-относительной,

γ - приведенной

1 Частота напряжения переменного тока f, Гцот 42,5 до 57,5±0,01 Гц (Δ)

2 Отклонение частоты переменного тока Δf, Гц±7,5±0,01 Гц (Δ)

3 Отрицательное отклонение напряжения переменного

тока δU

(-)A

, δU

(-)B

, δU

(-)C

, %

4 Положительное отклонение напряжения переменно-

го тока δU

(+)A

, δU

(+)B

, δU

(+)C

, %

от 0 до 100

от 0 до 30

±0,1 % (Δ)

–

5 Установившееся отклонение напряжения переменно-

го тока δU

уA

, δU

уB

, δU

уC

, %

6 Коэффициент несимметрии напряжений по нулевой

и обратной последовательности K

0U

, K

2U

, %

7 Коэффициент n-й гармонической составляющей

ф

азного напряжения переменного тока K

UA(n)

, K

UB(n)

,

K

UC(n)

(для n от 2 до 50), %

8 Коэффициент искажения синусоидальности кривой

напряжения переменного тока K

UA

, K

UB

, K

UC

, %

от 1 до 50

от 0,1 до 1,0

от 1 до 50

от 0,05 до 1,00

±5,0 % (δ)

±0,05 % (Δ)

±5,0 % (δ)

±0,05 % (Δ)

9 Коэффициент m-й интергармонической составляю-

щей фазного напряжения переменного тока K

UAisg(m)

,

K

UBisg(m)

, K

UCisg(m)

, (для m от 0 до 49, %

10 Кратковременная и длительная доза фликера P

S1

,

P

L1

, отн.ед.

11 Длительность провала напряжения переменного

тока Δt

пров

, с

12 Глубина провала напряжения переменного тока

δU

пров

, %

13 Остаточное напряжение при провале напряжения

переменного тока U

пров

, В

14 Длительность прерываниянапряжения переменного

тока Δt

прер

, с

15 Глубина прерывания напряжения переменного тока

δU

прер

, %

16 Остаточное напряжение при прерывании напряже-

ния переменного тока U

прер

, В

Лист № 23

Всего листов 49

Наименование характеристики

Диапазон

измерений

от 1 до 2

±0,002 (Δ)

от U

ном

до 2·U

ном

±0,2 % (γ)

Окончание таблицы 21

17 Длительность временного перенапряжения Δt

пер

, с

от 1Т

2)

Пределы допус-

каемой основной

погрешности:

Δ-абсолютной,

δ-относительной,

γ - приведенной

±1Т

2)

(Δ)

18 Коэффициент временного перенапряжения K

пер

19 Максимальное напряжение при перенапряжении

U

пер

, В

Примечания

1)

при условии наличия напряжения переменного тока от 0,7·U

номф

до 1,3·U

номф

хотя бы на

одной цепи напряжения, либо допустимого напряжения на основной или резервной цепи пита-

ния;

2)

символом Т обозначена продолжительность одного периода основной гармоники на-

пряжения переменного тока;

3)

при условии наличия допустимого напряжения на основной или резервной цепи питания.

ка, Гц

Таблица 22 – Диапазоны изменения влияющих величин при измерении ПКЭ модификации

КПР-01М-5(150)

Влияющая величинаДиапазон изменения

1 Частота напряжения переменного то-

от 42,5 до 57,5

от 0 до 20

6 Интергармоники напряжения пере-

менного тока

2 Напряжение переменного тока, Вот 0,1·U

ном

до U

макс

3 Кратковременная доза фликера, %от 0 до 20

4 Несимметрия напряжения: коэффи-

циенты несимметрии напряжения по

обратной и нулевой последовательно-

стям, %

удвоенные значения, установленные в

5 Гармоники напряжения переменногоГОСТ Р 51317.2.4-2000 для класса 3 электромагнит-

токаной обстановки (в части коэффициента искажения

синусоидальности кривой напряжения)

удвоенные значения, установленные в

ГОСТ Р 51317.2.4-2000 для класса 3 электромагнит-

ной обстановки

7 Микросекундные импульсные помехи пиковое значение 6 кВ

8 Наносекундные импульсные помехи пиковое значение 4 кВ

Погрешности измерений ПКЭ модификации КПР-01М-5(150) при изменении влияющих

величин в диапазонах, приведенных в таблице 22, находятся в пределах, установленных в таб-

лице 21.

Пределы допускаемых дополнительных погрешностей измерений ПКЭ модификации

КПР-01М-5(150) при изменении температуры в диапазоне рабочих температур составляют не

более половины предела допускаемых основных погрешностей на каждые 10 °С.

Лист № 24

Всего листов 49

Таблица 23 – Общие метрологические и технические характеристики модификации

КПР-01М-А

Наименование характеристикиЗначение

Номинальное фазное напряжение переменного тока U

ном

, В57,7; 230

Максимальное значение напряжения переменного тока U

макс,

В 130 при U

ном

=57,7

300 при U

ном

=230

Номинальный ток I

ном

, А1; 5

Максимальное значение силы переменного тока при измерении средне-

10

п

ри

I

ном

=1;

квадратического значения силы переменного тока, А

50

п

ри

I

ном

=5;

Максимальное значение силы переменного тока при измерении энергии, 10

А

Класс точности при измерении активной электрической энергии0,5S

Класс точности при измерении реактивной электрической энергии 1

Время начального запуска до начала учета электроэнергии, с 5

Постоянная перевода импульсов в энергию, имп/кВт

×

ч (имп/квар

×

ч)

5000 (5000)

Габаритные размеры (длина×высота×ширина), мм, не более 90×75×105

Масса, кг, не более 0,5

Средняя наработка на отказ с учетом технического обслуживания, ч 100 000

Среднее время восстановления работоспособности, ч 1

Средний срок службы, лет 30

Нормальные условия измерений:

- температура окружающей среды,

°

Сот 15 до +25

- относительная влажность воздуха, %

от 30 до 80

Рабочие условия измерений:

- температура окружающей среды,

°

С

от -40 до +55

- относительная влажность (при +35 °С и ниже, без конденсации влаги),

95

%, не более

0,1·U

ном

≤ U < 0,7·U

ном

1)

±0,5 % (δ)

2 Среднеквадратическое

значение фазного напряже-

ния, U

A

, U

B

, U

C

, В

1)

0,7·U

ном

≤ U < U

макс

±0,2 % (δ)

Класс точности 0,2

0,17·U

ном

≤ U < 1,21·U

ном

±0,5 % (δ)

1,21·U

ном

≤ U <1,73·U

макс

±0,2 % (δ)

Класс точности 0,2

от 0,1·U

ном

до U

макс

±0,1 % (γ)

2)

-

Таблица 24 – Основные метрологические характеристики модификации КПР-01М-А

стикиизмерений

Пределы

Наименование характери-Диапазон

допускаемой по-Примечание

грешности

1 Частота основной гармо-

ники напряжения перемен-от 42,5 до 57,5±0,01 Гц (Δ)

-

ного тока f, Гц

3 Среднеквадратическое

значение междуфазного на-

пряжения переменного тока,

U

AВ

, U

BС

, U

CА

, В

4 Среднеквадратическое

значение напряжения пере-

менного тока основной час-

тоты U

A(1)

, U

B(1)

, U

C(1)

,пря-

мой, обратной и нулевой

последовательности U

1

, U

2

,

U

0

, В

Лист № 25

Всего листов 49

Наименование характери-

стики

Диапазон

измерений

Примечание

0,01·I

ном

≤ I < 0,5·I

ном

0,5·I

ном

≤ I < I

макс

±0,2 % (δ)

Класс точности 0,2

от 0 до 50

±0,15 % (Δ).

0,1·I

ном

<I<I

макс

от -180 до +180

±0,2° (Δ)

0,1·U

ном

<U

(1)

<<U

макс

от -180 до +180

±0,5° (Δ)

0,1·I

ном

<I<I

макс

±5° (Δ)

0,1·I

ном

<I

(1)

< <I

ном

0,1·U

ном

<U

(1)

<U

макс

от -180 до +180

±1° (Δ)

I

ном

< I

(1)

< I

макс

0,1·U

ном

<U

(1)

<U

макс

±0,2 % (δ)

10 Активная электрическая

мощность по каждой фазе и

трехфазная P

A

, P

B

, P

C

, P, Вт

±0,4 % (δ)

Класс точности 0,2S

±0,5 % (δ)

±0,75 % (δ)

Класс точности 0,5S

Продолжение таблицы 24

(

[

]

I

Пределы

допускаемой по-

грешности

±

0,2

+

0,2

0,5I

ном

.

-

1

)

%

(δ)

5 Среднеквадратическое

значение фазной силы пере-

менного тока (c учетом гар-

моник) I

A

, I

B

, I

C

, среднеквад-

ратическое значение фазной

силы переменного тока ос-

новной частоты I

A(1)

, I

B(1)

,

I

C(1)

, среднеквадратическое

значение тока прямой, об-

ратной и нулевой последо-

вательности I

1

, I

2

, I

0

, А

6 Коэффициент несиммет-

рии тока по нулевой и об-

ратной последовательности,

K

0I

, K

2I

, %

7 Угол фазового сдвига ме-

жду фазными напряжениями

основной частоты φ

UAB(1)

,

φ

UBC(1)

, φ

UCA(1)

, °

8 Угол фазового сдвига ме-

жду фазными токами основ-

ной частоты φ

IAB(1)

, φ

IBC(1)

,

φ

ICA(1)

, °

9 Угол фазового сдвига ме-

жду фазным напряжениями

и фазным током основной

частоты φ

UIA(1)

, φ

UIB(1)

, φ

UIC(1)

,

между напряжением и током

прямой, нулевой и обратной

последовательности, φ

U1I1

,

φ

U0I0

, φ

U2I2

, °

11 Реактивная электрическая

мощность по каждой фазе и

трехфазная по сумме гармо-

ник Q

A

, Q

B

, Q

C

, Q, вар

0,7·U

ном

<U< U

макс

0,05·I

ном

≤ I ≤I

максэн

0,7·U

ном

<U< U

макс

0,01·I

ном

≤I<0,05·I

ном

0,7·U

ном

<U< U

макс

0,05·I

ном

≤ I ≤I

максэн

0,7·U

ном

<U< U

макс

0,01·I

ном

≤I<0,05·I

ном

Лист № 26

Всего листов 49

Окончание таблицы 24

стикиизмерений

Пределы

0,7·U<U< U

0,05·I<I< I

Наименование характери-Диапазон

допускаемой по-Примечание

грешности

12 Полная электрическая

мощность по каждой фазе и

номмакс

±0,5 % (δ)Класс точности 0,5

трехфазная S

A

, S

B

, S

C

, S, В·А

ном максэн

13 Коэффициент мощности0,7·U

ном

<U< U

макс

фазный и средний cosφ

A

, от -1,00 до 1,00 ±0,01 (Δ)0,1·I

ном

< I < I

максэн

cosφ

B

, cosφ

C

, cosφ

ср

0,25≤׀cosφ׀≤1,00

Примечания

1)

при питании только от измерительных цепей нижняя граница диапазона измерений

составляет 0,7·U

ном

;

2)

нормирующее значение равно номинальному значению напряжения переменного тока.

Пределы допускаемых дополнительных погрешностей измерений параметров напряже-

ния переменного тока, силы переменного тока, электрической мощности модификации КПР-

01М-А, приведенных в пунктах 2, 5, 10 таблицы 24 при изменении температуры в диапазоне

рабочих температур составляют не более половины предела допускаемой основной погрешно-

сти на каждые 10 °С.

Коэффициент

основной

номном

ман

I)

ном

I)

энергия по

трехфазная

P

пускаемых по-

классу 0,5S по

Таблица 25 – Метрологические характеристики при измерении электрической энергии

модификации КПР-01М-А

Диапазон изменения входных параметров

Пределы

допускаемой

Тип энергииПримечание

Сила переменного тока, А

мощности

относительной

погрешности, %

1

Ак

ти

в

н

ая3

´

(от 0,01·Iдо 0,05·I)

±

1,0Пр

е

де

л

ы до

-

электрическая

3

´

(от 0,05·I

ном

включ. до

±1

±

0,5

грешностей со-

каждой фазе и

3

´

(от 0,02·I

ксэ

до 0,10·I

ном

)

±

1,0

ответствуют

W

PA

,

W

PB

,

W

PC

,

3

´

(от 0,1·I

ном

включ. до

±0,5L и ±0,8C

±

0,6

ГОСТ

W

м

а

к

с

эн

31819.22-2012,

3

´

(от 0,1·I

ном

до I

максэн

) ±0,25L и ±0,50C

±

1,0

при

изменении

1

´

(от 0,05·I

ном

до I

максэн

) ±1 ±0,6

на

п

ряжения от

ном

0,7·Uдо

ман

I)

ном

I)

энергия по

QAQB

W , W ,

пускаемых по-

классу 1 по

1

´

(от 0,1·I

ном

до I

максэн

)±0,5L±1,0

U

макс

2

Р

е

а

к

ти

в

н

ая3

´

(от 0,02·I

ном

до 0,05·I

ном

)

±

1,5Пр

е

де

л

ы до

-

каждой фазе и

3

´

(от 0,05·I

ном

включ. до

±1

±

1,0

грешностей со-

трехфазная

3

´

(от 0,05·I

ксэ

до 0,10·I

ном

)

±

1,5

ответствуют

W

Q

C

, W

Q

3

´

(от 0,1·I

ном

включ. до

±0,5L и ±0,5C

±

1,0

ГОСТ

м

а

к

с

эн

31819.23-2012,

3

´

(от 0,1·I

ном

до I

максэн

) ±0,25L и ±0,25C

±

1,5

при

изменении

1

´

(от 0,05·I

ном

до I

максэн

) ±1 ±1,5

на

п

ряжения от

ном

0,7·Uдо

1

´

(от 0,1·I

ном

до I

максэн

)±0,5L и ±0,5C±1,5

U

макс

Измеренные значения активной (реактивной) фазной мощности при стартовом токе, но-

минальном напряжении и cos

j

= ±1 (sin

j

= ±1) соответствуют данным, приведенным в табли-

це 26.

Лист № 27

Всего листов 49

значения электрической мощности при стартовом токе для

Активная

0,001·I

ном

Реактивная

0,002·I

ном

Таблица 26 – Допустимые

модификации КПР-01М-А

мощность

Значение

Электрическая

стартового

тока, А

Коэффициент

Допустимоезначениефазной

U

ном

,ВI

ном

, А

мощности

электрической мощности, Вт

(вар)

57,751

23051

57,711

23011

57,75 -1

2305 -1

57,71 -1

2301 -1

57,751

23051

57,711

23011

57,75 -1

2305 -1

57,71 -1

2301 -1

не менее +0,14

не менее +0,58

не менее +0,03

не менее +0,12

не более -0,14

не более -0,58

не более -0,03

не более -0,12

не менее +0,29

не менее +1,15

не менее +0,06

не менее +0,23

не более -0,29

не более -1,15

не более -0,06

не более -0,23

После приложения напряжения переменного тока, равного 1,15·U

ном

и при отсутствии

тока в цепях тока абсолютные значения измеренных фазных мощностей равны нулю (отсутст-

вие самохода).

относительной

величина

влияющейкоэффициента

величинымощности

I

от 0,1·Iдо

I

от 0,1·Iдо

I

Таблица 27 – Пределы допускаемых дополнительных погрешностей измерений активной и

реактивной электрической энергии модификации КПР-01М-А

Пределы допускаемой

Диапазон изменения

до

п

олнител

ь

ной

В

лияющая

погрешности измерений

силы активнойреактивной

переменногоэлектрической электрической

тока энергииэнергии

1 Температура ок-

от 0,05·I

ном

до

1±0,03 %/°С±0,05 %/°С

ружающей среды, от -40 до +55

максэн

°С

ном

0,5L±0,05 %/°С±0,07 %/°С

максэн

от 0,05·I

ном

до

1±0,2 %±1,5 %

2 Частота сети, Гцот 49 до 51

максэн

ном

0,5L±0,2 %±1,5 %

максэн

3 Обратный поря-

док следования–0,1·I

ном

1±0,1 %–

фаз

4 Несимметрия

напряжения

ном

–I1±1,0 %–

Лист № 28

Всего листов 49

Продолжение таблицы 27

величины

силы

та мощности

Пределы допускаемой

дополнительной

относительной

погрешности измерений

активнойреактивной

электрическо электрическо

й энергиий энергии

Диапазон изменения

Влияющая

величина

влияющей

переменного

коэффициен-

тока

5 Несимметрия

напряжения

ном

–I1

±1,0 %–

пи питания, В

в пределах до-

±0,1 %–

пряжения

значением

±0,5 %–

±1,5 %–

I1

±2,0 %±2,0 %

±1,0 %±2,0 %

±2,0 %±2,0 %

±0,1 %±0,5 %

6

Н

а

пряже

н

ие це-

пустимого диа-0,01·I

ном

1

пазона

пятая гармоника

в сигнале на-

пряжения пере-

7 Гармоники в

менн

о

го тока

цепях тока и на-

0,1·U

ном

и в сиг-

0,5·I

макс

1

нале силы пе-

ременного тока

значением

0,4·I

(1).

форма сигнала

8 Субгармоники в с субгармони-

цепи переменного ками в соответ-0,5·I

ном

1

токаствии с ГОСТ

31819.22-2012

9 Постояннаязначение маг-

магнитная индук- нитодвижущей

ция внешнегосилы 1000 ам-

ном

происхождения первитков

10 Переменная

магнитная индук-

ция внешнего0,5I

ном

1

происхождения,

мТл

11 Радиочастот-

ные электромаг-10I

ном

1

нитные поля, В/м

12 Функциониро-

вание вспомога-–0,01·I

ном

1

тельных частей

полоса частот -

13 Кондуктивныеот 150 кГц до

помехи, наводи-80 МГц; уро-

мые радиочастот-вень напряже-

ном

ными полями ния -

10 В

I1

±2,0 %±2,0 %

Лист № 29

Всего листов 49

Окончание таблицы 27

величины

силы

та мощности

Пределы допускаемой

дополнительной

относительной

погрешности измерений

активнойреактивной

электрическо электрическо

й энергиий энергии

±2,0 %±4,0 %

Диапазон изменения

Влияющая

величина

влияющей

переменного

коэффициен-

тока

14 Наносекунд-

ные импульсные–I

ном

1

помехи

15 Колебательные

затухающие по-–I

ном

1

мехи

±2,0 %±2,0 %

Изменение погрешности измерений активной и реактивной электрическойэнергии мо-

дификации КПР-01М-А после влияния кратковременных перегрузок током не превышает зна-

чений указанных в таблице 28.

Длительность воз-

действия, с

Таблица 28 – Кратковременные перегрузки входным током модификации КПР-01М-А

Предел изменения погрешности, %

активной электриче-Реактивной электри-

ской энергиической энергии

Сила переменного

тока, протекающего

в цепях тока, А

I

макс

20·I

максэн

30

0,5

±0,05 %±0,5 %

модификации

±1

Значение

Таблица 29–Метрологическиехарактеристикивстроенныхчасов

КПР-01М-А

Наименование характеристики

Пределы допускаемой абсолютной погрешности суточного хода встроен-

ных часов при отсутствии синхронизации от внешнего источника, с (в су-

тки в диапазоне рабочих температур)

Пределы допускаемой абсолютной погрешности установки времени

встроенных часов при синхронизации от внешнего источника, мс

измеренииПКЭмодификации

от 42,5 до 57,5

±0,01 Гц (Δ)

±7,5

±0,01 Гц (Δ)

от 0 до 90

1)

±0,1 % (Δ)

Таблица 30–Метрологическиехарактеристикипри

КПР-01М-А

Диапазон

Наименование характеристики

измерен

и

й

Пределы допускаемой основной

погрешности:

Δ-абсолютной,

γ - приведенной

U

ном57

U

ном230

1 Частота напряжения переменного тока

f, Гц

2 Отклонение частоты переменного тока

Δf, Гц

3 Отрицательное отклонение напряжения

переменного тока δU

(-)A

, δU

(-)B

, δU

(-)C

, %

от 0 до 100

±0,1 % (Δ)

–

4 Положительное отклонение напряжения

переменного тока δU

(+)A

, δU

(+)B

, δU

(+)C

, %

от 0 до 30

–

±0,1 % (Δ)

Лист № 30

Всего листов 49

Наименование характеристики

Диапазон

измерений

±30

±0,2 % (Δ)

от 0 до 20

±0,15 % (Δ)

от 1Т

1), 2)

±1Т (Δ)

от 0 до 100

1)

±0,2 % (Δ)

от 0 до U

ном

1)

±0,2 % (γ)

от 1Т

2), 3)

±1Т

2)

(Δ)

±1Т

2)

(Δ)

от 0 до 100

3)

±0,2 % (Δ)

от 0 до 0,1·U

ном

3)

±0,2 % (γ)

от 1Т

2)

±1Т

2)

(Δ)

±1Т

2)

(Δ)

Окончание таблицы 30

Пределы допускаемой основной

погрешности:

Δ-абсолютной,

γ - приведенной

U

ном57

U

ном230

5 Установившееся отклонение напряжения

переменного тока δU

уA

, δU

уB

, δU

уC

, %

6 Коэффициент несимметрии напряжений

по нулевой и обратной последовательности,

K

0U

, K

2U

, %

7 Длительность провала напряжения пере-

менного тока Δt

пров

, с

8 Глубина провала напряжения переменно-

го тока δU

пров

, %

9 Остаточное напряжение при провале на-

пряжения переменного тока U

пров

, В

10 Длительность прерываниянапряжения пе-

ременного тока Δt

прер

, с

11 Глубина прерывания напряжения пере-

менного тока δU

прер

, %

12 Остаточное напряжение при прерывании

напряжения переменного тока U

прер

, В

13 Длительность временного перенапряже-

ния Δt

пер

, с

от 1 до 2

±0,002 (Δ)

–

14 Коэффициент временного перенапряже-

ния K

пер

от 1 до 1,3

–

±0,002 % (Δ)

±0,2 % (γ)

–

15 Максимальное напряжение при перена-

пряжении U

пер

, В

от U

ном

до 2·U

ном

от U

ном

до 1,3·U

ном

–

±0,2 % (γ)

ного тока, Гц

Таблица 31 – Диапазоны изменения влияющих величин при измерении ПКЭ

Влияющая величинаДиапазон изменения

1 Частота напряжения перемен-

от 42,5 до 57,5

В *

%

от 0 до 20

5 Интергармоники напряжения

1 Напряжение переменного тока,

от 0,1·U

ном

до U

макс

2 Кратковременная доза фликера,

от 0 до 20

3 Несимметрия напряжения: ко-

эффициенты несимметрии на-

пряжения по обратной и нулевой

последовательностям, %

удвоенные значения, установленные в

4 Гармоники напряжения пере-ГОСТ Р 51317.2.4-2000 для класса 3 электромагнитной об-

менного токастановки (в части коэффициента искажения синусоидаль-

ности кривой напряжения)

удвоенные значения, установленные в

переменного тока

ГОСТ Р 51317.2.4-2000 для класса 3 электромагнитной об-

становки

Лист № 31

Всего листов 49

помехи

Окончание таблицы 31

Влияющая величинаДиапазон изменения

6 Микросекундные импульсные

пиковое

з

начение 6 кВ

помехи

7 Наносекундные импульсные

пиковое

з

начение 4 кВ

Примечание - *- При питании только от измерительных цепей нижняя граница диапа-

зона составляет 0,7·U

ном

Погрешности измерений ПКЭ при изменении влияющих величин в диапазонах, приве-

денных в таблице 31, находятся в пределах, установленных в таблице 30.

Пределы допускаемых дополнительных погрешностей измерений ПКЭ модификации

КПР-01М-А при изменении температуры в диапазоне рабочих температур составляют не более

половины предела допускаемых основных погрешностей на каждые 10 °С.

от -40 до +55

95

Таблица 32 – Общие метрологические и технические характеристики модификации

КПР-01М-Б

Наименование характеристикиЗначение

Номинальное фазное напряжение переменного тока U

ном

, В57,7; 230

Максимальное значение напряжения переменного тока U

макс

, В 130 при U

ном

=57,7

300 при U

ном

=230

Номинальный ток I

ном

, А1; 5

Максимальное значение силы переменного тока при измерении средне- 10 при I

ном

=1;

квадратического значения силы переменного тока, А 50 при I

ном

=5;

Максимальное значение тока при измерении электрической энергии, А 10

Класс точности при измерении активной электрической энергии0,2S

Класс точности при измерении реактивной электрической энергии 0,5

Время начального запуска до начала учета электроэнергии, с 5

5000 (5000)

280×175×79

1,5

100 000

1

30

от 15 до +25

от 30 до 80

Постоянная перевода импульсов в энергию, имп/кВт

×

ч (имп/квар

×

ч)

Габаритные размеры (длина×высота×ширина), мм, не более

Масса, кг, не более

Средняя наработка на отказ с учетом технического обслуживания, ч

Среднее время восстановления работоспособности, ч

Средний срок службы, лет

Нормальные условия измерений:

- температура окружающей среды,

°

С

- относительная влажность воздуха, %

Рабочие условия измерений:

- температура окружающей среды,

°

С

- относительная влажность (при +35 °С и ниже, без конденсации

влаги), %, не более

Примечание

-

допускаемой

Таблица 33 – Основные погрешности модификации КПР-01М-Б

НаименованиеДиапазон

Пр

е

делы

характеристикиизмерений

погрешности

1 Частота основной гармо-

ники напряжения перемен-от 42,5 до 57,5±0,01 Гц (Δ)

ного тока f, Гц

Лист № 32

Всего листов 49

Примечание

±0,2 % (δ)

Класс точности 0,2

±0,2 % (δ)

Класс точности 0,2

±0,1 % (γ)

2)

-

±5,0 % (δ)

0,1·U

ном

<U

(1)

<U

макс

для n от 2 до 50

±5,0 % (δ)

0,1·U

ном

<U

(1)

<U

макс

для m от 0 до 49

-

0,2 % (δ)

Класс точности 0,2

8 Коэффициент несиммет-

рии тока по нулевой и об-

ратной последовательности,

K

0I

, K

2I

, %

Продолжение таблицы 33

Наименование Диапазон

характеристики измерений

Пределы

допускаемой

погрешности

±0,5 % (δ)

±0,0005·U

ном

В (Δ)

0,01·U≤U <0,5·U

±0,0005·U

ном

(Δ)

0,01·U≤U<0,5·U

)

[

I

м

±

0,2

+

0,2

(

0,5I

но

.

-

1

]

%

(δ)

0,5·I≤ I < I

2 Среднеквадратическое0,1·U

ном

≤ U < 0,7·U

ном

1)

значение фазного напряже-

ния переменного тока, U

A

,

0,7·U

ном

≤ U < U

макс

U

B

, U

C

, В

3 Среднеквадратическое0,17·U

ном

≤ U <1,21·U

ном

значение междуфазного на-

пряжения переменного тока, 1,21·U

ном

≤ U<1,73·U

макс

U

AВ

, U

BС

, U

CА

, В

4 Среднеквадратическое

значение напряжения пере-

менного тока основной час-

тоты U

A(1)

, U

B(1)

, U

C(1)

,пря-от 0,1·U

ном

до U

макс

мой, обратной и нулевой

последовательности U

1

, U

2

,

U

0

, В

5 Среднеквадратическое0≤U

(n)

<0,01·U

ном

значение n-й гармонической

составляющей фазного на-

пряжения переменного тока

ном(n)ном

U

A(n)

, U

B(n)

, U

C(n)

, В

3)

6 Среднеквадратическое0≤U

isg(m)

<0,01·U

ном

значение m-й интергармо-

нической составляющей

фазного напряжения пере-

номisg(m)но

менного тока U

Aisg(m

),

м

U

Bisg(m)

, U

Cisg(m)

, %

3)

7 Среднеквадратическое

значение фазной силы пере-

0,01·I

ном

≤ I < 0,5

·

I

ном

менного тока (c учетом гар-

моник) I

A

, I

B

, I

C

, среднеквад-

ратическое значение силы

переменного тока нейтрали

I

N

, среднеквадратическое

значение фазной силы пере-

менного тока основной час-

тоты I

A(1)

, I

B(1)

, I

C(1)

, средне-

номмакс

квадратическое значение

силы переменного тока пря-

мой, обратной и нулевой

последовательности I

1

, I

2

,

I

0

, А

от 0 до 50±0,15 % (Δ)0,1·I

ном

<I<I

макс

Лист № 33

Всего листов 49

Наименование

характеристики

Диапазон

измерений

Примечание

0<I

(n)

<0,03·I

ном

±0,0015·I

ном

(Δ)

0,03≤I

(n)

<·I

ном

5,0 % (δ)

для n от 2 до 50,

0,1·I

ном

<I

(1)

< I

макс

0≤K

I(n)

<3

±0,15 % (Δ)

3≤K

I(n)

<50

5,0 % (δ)

для n от 2 до 50,

0,1·I

ном

<I

(1)

< I

макс

0≤K

I

<3

±0,15 % (Δ)

3≤K

I

<60

±5 % (δ)

от -180 до +180

±0,2° (Δ)

0,1·U

ном

<U

(1)

<U

макс

от -180 до +180

±0,5° (Δ)

0,1·I

ном

<I< I

макс

±5° (Δ)

0,1·I

ном

<I

(1)

< I

ном

0,1·U

ном

<U

(1)

<U

макс

от -180 до +180

±1° (Δ)

I

ном

< I

(1)

< <I

макс

0,1·U

ном

<U

(1)

<U

макс

±5° (Δ)

±10° (Δ)

0,5·I

ном

< I <I

максэн

,

1 % ≤ K

I(n)

< 5 %,

1 % ≤ K

U(n)

< 5 %

15 Угол фазового сдвига

между напряжением и то-

ком n-й гармонической со-

ставляющей φ

UIA(n)

, φ

UIB(n)

,

φ

UIC(n)

,°

от -180 до +180

±10° (Δ)

0,7·U

ном

<U< U

макс

0,05·I

ном

≤ I ≤I

максэн

±0,2 % (δ)

0,7·U

ном

<U< U

макс

0,01·I

ном

≤I<0,05·I

ном

±0,4 % (δ)

Класс точности 0,2S

Продолжение таблицы 33

Пределы

допускаемой

погрешности

9 Среднеквадратическое

значение n-й гармониче-

ской составляющей фазно-

го тока I

A(n)

, I

B(n)

, I

C(n)

, А

4)

10 Коэффициент n-й гар-

монической составляющей

фазного тока K

IA(n)

, K

IB(n)

,

K

IC(n)

, %

11 Коэффициент искаже-

ния синусоидальности

кривой тока K

IA

, K

IB

,

K

IC

, %

12 Угол фазового сдвига

между фазными напряже-

ниями основной частоты

φ

UAB(1)

, φ

UBC(1)

, φ

UCA(1)

, °

13 Угол фазового сдвига

между фазными токами

основной частоты φ

IAB(1)

,

φ

IBC(1)

, φ

ICA(1)

, °

14 Угол фазового сдвига

между фазным напряже-

ниями и фазным током ос-

новной частоты φ

UIA(1)

,

φ

UIB(1)

, φ

UIC(1)

, между на-

пряжением и током пря-

мой, нулевой и обратной

последовательности, φ

U1I1

,

φ

U0I0

, φ

U2I2

, °

0,5·I

ном

≤ I <I

максэн

,

K

I(n)

≥ 5 %,

K

U(n)

≥ 5 %

0,1·I

ном

<I< 0,5·I

ном

,

K

I(n)

≥ 5 %,

K

U(n)

≥ 5 %

16 Активная электрическая

мощность по каждой фазе

и трехфазная P

A

, P

B

, P

C

, P,

основной частоты по каж-

дой фазе и трехфазная

P

A(1)

, P

B(1)

, P

C(1)

, P

(1)

, Вт

Лист № 34

Всего листов 49

Наименование

характеристики

Диапазон

измерений

Примечание

±5 % (δ)

-

17 Активная электрическая

мощность n-й гармоники

по каждой фазе и по сумме

фаз P

A(n)

, P

B(n)

, P

C(n)

, P

(n)

, Вт

±10 % (δ)

-

0,7·U

ном

<U< U

макс

0,05·I

ном

≤ I ≤I

максэн

±0,5 % (δ)

18 Реактивная электриче-

ская мощность по каждой

фазе и трехфазная по сум-

ме гармоник Q

A

, Q

B

, Q

C

, Q,

основной частоты по каж-

дой фазе и трехфазная

Q

A(1)

, Q

B(1)

, Q

C(1)

, Q

(1)

, вар

0,7·U

ном

<U< U

макс

0,01·I

ном

≤I<0,05·I

ном

±0,75 % (δ)

Класс точности 0,5S

Продолжение таблицы 33

Пределы

допускаемой

погрешности

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5·U

(1)

0,2·I

ном

<I

(1)

<I

максэн

0,05·I

(1)

<I

(n)

<0,5·I

(1)

0,5≤׀cosφ׀≤1,0

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5·U

(1)

0,1·I

ном

<I

(1)

<I

максэн

0,05·I

(1)

<I

(n)

<0,5·I

(1)

0,25≤׀cosφ׀<0,5

0,05·I <I <0,5·I

0,5≤|sinφ|≤1,0

C(n)(n)

Q, Q , вар

0,7·U<U <U

м1

)

макс

(

1

)

n

)

0,7·U<U< U

0,05·I<I< I

±5 % (δ)-

2

)

4

)

0,7·U

ном

<U

(1)

<U

макс

0,05·U

(1)

<U

(n)

<0,5·U

(1)

19 Реактивная электриче-

0,2·I

ном

<I

(1)

<I

максэн

±5 % (

δ

)-

ская мощность n-й гармо-

(1)(n)(1)

ники по каждой фазе и

трехфазная Q

A(n)

, Q

B(n)

,

0,05·U

но

<U

(

<

0,5·U

(1)

0,2·I

ном

<I

(1)

<I

максэн

±10 % (δ)-

0,05·I

(1)

<I

(n)

<0,5·I

(1)

0,25≤|sinφ|<0,50

20 Полная электрическая

мощность, В·А:

- по каждой фазе и трех-

фазная S

A

, S

B

, S

C

, S,

номмакс

±0,5 % (δ)Класс точности 0,5

- основной частоты по каж-

номмаксэн

дой фазе и трехфазная S

A(1)

,

S

B(1)

, S

C(1)

, S

(1)

.

21 Полная электрическая0,7·U

ном

<U

(1)

<U

макс

мощность n-й гармоники 0,01·U

(1)

<U

(n)

<0,5·U

(1)

по каждой фазе и трехфаз- 0,1·I

ном

<I

(1)

<I

максэн

ная S

A(n)

, S

B(n)

, S

C(n)

, S

(n)

, В·А0,01·I

(1)

<I

(n)

<0,5·I

(1)

22 Коэффициент мощности0,7·U

ном

<U< U

макс

фазный и средний cosφ

A

, от -1,00 до 1,00 ±0,01 (Δ) 0,1·I

ном

<I< I

максэн

cosφ

B

, cosφ

C

, cosφ

ср

0,25≤׀cosφ׀≤1,00

Примечания

1)

при питании только от измерительных цепей нижняя граница диапазона измерений со-

ставляет 0,7·U

ном

;

нормирующее значение равно номинальному значению напряжения переменного тока;

3)

действующее значение фазного напряжения с учетом гармоник и интергармоник со-

ставляет не более максимального значения U

макс

, приведенного в таблице 32;

действующее значение фазного тока с учетом гармоник и интергармоник составляет не

болеемаксимального значения I

макс

, приведенного в таблице 32.

Лист № 35

Всего листов 49

Пределы дополнительных погрешностей измерений параметров напряжения, силы пе-

ременного тока модификации КПР-01М-Б, приведенных в пунктах 2, 7 таблицы 33, при изме-

нении температуры в диапазоне рабочих температур составляют не более половины предела

допускаемой основной погрешности на каждые 10 °С.

Метрологические характеристики при измерении энергии модификации

Тип энергии

Активная

электрическая

энергия по

каждой фазе и

трехфазная

W

PA

, W

PB

, W

PC

,

W

P

Реактивная

электрическая

энергия по

каждой фазе и

трехфазная

W

QA

, W

QB

,

W

QC

, W

Q

Таблица 34 –

КПР-01М-Б

мощности

Пределы

носительной

Примечание

номном

±1

±0,5L и ±0,8C

грешностей

соответствуют

классу 0,2S по

ГОСТ

Диапазон изменения входных параметров

допускаемой

основной от-

Сила переменного тока, А

Коэ

фф

иц

и

е

н

т

погрешности,

%

3

´

(от 0,01·Iдо 0,05·I)

±

0,4

Пределы до-

3

´

(от 0,05·I

ном

включ. до I

максэн

)

±

0,2

пус

к

а

е

мых

по-

3

´

(от 0,02·I

ном

до 0,10·I

ном

)

±

0,5

3

´

(от 0,1·I

ном

включ.до I

максэн

)

±

0,3

3

´

(от 0,1·I

ном

до I

максэн

) ±0,25L и ±0,5C

±

0,5

1

´

(от 0,05·I

ном

до I

максэн

) ±1 ±0,3

31819.22-2012,

при изменении

1

´

(от 0,1·I

ном

до I

максэн

)±0,5L±0,4

н

апряжени

я

от

ном

0,7·Uдо

номном

±1

±0,5L и ±0,5C

±0,25L и

грешностей

соответствуют

ГОСТ

U

макс

3

´

(от 0,02·Iдо 0,05·I)

±

0,75

Пределы до-

3

´

(от 0,05·I

ном

включ. до I

максэн

)

±

0,5

пу

с

каемых

п

о-

3

´

(от 0,05·I

ном

до 0,10·I

ном

)

±

0,75

3

´

(от 0,1·I

ном

включ. до I

максэн

)

±

0,5

&fraq12; пределов

3

´

(от 0,1·I

ном

до I

максэн

)

±0,

2

5C

±

0,75

класса 1 по

1

´

(от 0,05·I

ном

до I

максэн

) ±1 ±0,75

31819.23

-

2012,

при изменении

1

´

(от 0,1·I

ном

до I

максэн

)±0,5L и ±0,5C±0,75

н

апряжени

я

от

ном

0,7·Uдо

U

макс

Измеренные значения активной (реактивной) фазной электрической мощности при стар-

товом токе, номинальном напряжении и cos

j

= ±1 (sin

j

= ±1) соответствуют данным, приве-

денным в таблице 35.

Допустимые

значения

мощности при

стартовом токе для модификации

Значение стар-

тового тока, А

I

ном

, А

U

ном

,В

Коэффициент

мощности

0,001·I

ном

Таблица 35 –

КПР-01М-Б

1

5

1

5

1

5

1

5

57,7

230

57,7

230

1

-1

Допустимоезначениефазной актив-

ной (реактивной) электрической

мощности, Вт (вар)

не менее +0,03

не менее +0,14

не менее +0,12

не менее +0,58

не более -0,03

не более -0,14

не более -0,12

не более -0,58

Лист № 36

Всего листов 49

После приложения напряжения переменного тока, равного 1,15·U

ном

и при отсутствии

тока в цепях тока абсолютные значения измеренных фазных мощностей равны нулю (отсутст-

вие самохода).

относительной

величина

влияющей

величины

т 0,0

но

максэ

от -40 до +55

до I

от 0,1·I

до I

следования фаз

Таблица 36 – Пределы допускаемых дополнительных погрешностей измерений активной и

реактивной электрической энергии модификации КПР-01М-Б

Пределы допускаемой

Диапазон изменения

до

п

олнител

ь

ной

В

лия

ю

щая

погрешности измерений

силы пере- коэффици- активной реактивной

менногоента мощ- электрическ электрическ

тока ностиой энергии ой энергии

1 Те

м

пер

а

тура

окру-

о

до I

5·I

н

м

1±0,01 %/°С ±0,025 %/°С

жающей среды, °Сот 0,1·I

ном

0,

5

L±0,02 %/°С ±0,035 %/°С

макс

от 0,05·I

ном

1±0,1 %±0,75 %

2 Частота сети, Гцот 49 до 51

максэн

ном

0,5L±0,1 %±0,75 %

максэн

3 Обратный порядок

–0,1·I

ном

1±0,05 %–

жения

4 Несимметрия напря-

–I

ном

1±0,5 %–

0,01·I1±0,05 %–

н

о

м

значением 0,1Uи

0,5·I1±0,4 %–

0,5·I1±0,6 %–

5 Напряжение цепи пи-в пределах допусти-

тания, В мого диапазона

ном

пятая гармоника в

6 Гармоники в цепях то-

сигнале напряжения

ка и напряжения

в сигнале тока зна-

макс

чением 0,4I

(1).

форма сигнала с

7 Субгармоники в цеписубгармониками в

переменного тока соответствии с

ном

ГОСТ 31819.22

8 Постоянная магнитнаязначение магнито-

индукция внешнегодвижущей силыI

ном

1±2,0 %±1,0 %

происхождения 1000 ампер-витков

9 Переменная магнитная

индукция внешнего0,5I

ном

1±0,5 %±1,0 %

происхождения, мТл

10 Радиочастотные

электромагнитные поля,10I

ном

1±1,0 %±1,0 %

В/м

11 Функционирование

частотными полями

150 кГц до 80 МГц;

вспомогательных частей

–0,01·I

ном

1±0,05 %±0,25 %

12 Кондуктивные поме-

полоса частот - от

хи, наводимые радио-

уро

в

ень напряжения

I

ном

1±1,0 %±1,0 %

- 10 В

13 Наносекундные им-

пульсные помехи

ном

–I1±1,0 %±2,0 %

Лист № 37

Всего листов 49

Диапазон изменения

Влияющая

величина

Окончание таблицы 36

менного

влияющей

силы пере-

величины

тока

Пределы допускаемой

дополнительной

относительной

погрешности измерений

коэффици- активнойреактивной

ента мощ- электрическ электрическ

ностиой энергии ой энергии

14 Колебательные зату-

хающие помехи

–I

ном

1±1,0 %±1,0 %

Изменение погрешности измерений активной и реактивной электрической энергии мо-

дификации КПР-01М-Б после влияния кратковременных перегрузок током не превышает зна-

чений, указанных в таблице 37.

Длительность

воздействия, с

Таблица 37 – Кратковременные перегрузки входным током модификации КПР-01М-Б

Пределы изменения погрешности, %

активной электри- реактивной электри-

ческой энергиической энергии

Сила переменного тока,

протекающего в цепях

тока, А

I

макс

20·I

максэн

30

0,5

±0,05 %±0,25 %

часовмодификации

±1

Значение

Таблица 38–Метрологическиехарактеристикивстроенных

КПР-01М-Б

Наименование характеристики

Пределы допускаемой абсолютной погрешности суточного хода встро-

енных часов при отсутствии синхронизации от внешнего источника, с

(в сутки в диапазоне рабочих температур)

Пределы допускаемой абсолютной погрешности установки времени

встроенных часов при синхронизации от внешнего источника, мс

Таблица 39–МетрологическиехарактеристикиприизмеренииПКЭмодификации

КПР-01М-Б

Пределы допускаемой основной

погрешности:

Δ-абсолютной,

Диапазон

f, Гц

Н

а

им

е

нов

а

ние

х

арак

т

еристи

к

и

измеренийδ - относительной

γ - приведенной

U

ном57

U

ном230

1 Частота напряжения переменного тока

от 42,5 до 57,5±0,01 Гц

(Δ)±0,01 Гц

(Δ)

Δf, Гц

2 Отклонение частоты переменного тока

±7,5±0,01 Гц

(Δ)±0,01 Гц (Δ)

δU, %

3 Отрицательное отклонение напряже-

ния переменного тока δU

(-)A

, δU

(-)B

,δU

(-

от 0 до 90

1)

±0,1 % (Δ)±0,1 % (Δ)

)C

, %

4 Положительное отклонение напряже-

от 0 до 100±0,1 % (Δ)–

ния переменного тока δU

(+)A

, δU

(+)B

,

от 0 до 30–±0,1 % (Δ)

(+)C

5 Установившееся отклонение напряже-

ния переменного тока δU

уA

, δU

уB

, δU

уC

, %

±30±0,2 % (Δ)±0,2 % (Δ)

Лист № 38

Всего листов 49

Наименование характеристики

Диапазон

измерений

от 0 до 20

±0,15 % (Δ)

1 ≤ K

U

< 50

±5,0 % (δ)

±0,05 % (Δ)

±5,0 % (δ)

0 ≤ K

U

< 1

±0,05 % (Δ)

1 ≤ K

U

< 50

±5,0 % (δ)

от 0,2 до 10,0

±5 % (δ)

от 1Т

1), 2)

±1Т

2)

(Δ)

±1Т

2)

(Δ)

от 0 до 100

1)

±0,2 % (Δ)

от 0 до U

ном

1)

±0,2 % (γ)

от 1Т

2), 3)

±1Т

2)

(Δ)

±1Т

2)

(Δ)

от 0 до 100

3)

±0,2 % (Δ)

от 0 до 0,1·U

ном

3)

±0,2 % (γ)

от 1Т

2)

±1Т

2)

(Δ)

±1Т

2)

(Δ)

Продолжение таблицы 39

Пределы допускаемой основной

погрешности:

Δ-абсолютной,

δ - относительной

γ - приведенной

U

ном57

U

ном230

0 ≤ K

U

< 1,00

±0,05 % (Δ)

0 ≤ K

U

< 1

1 ≤ K

U

< 50

6 Коэффициент несимметрии напряже-

ний по нулевой и обратной последова-

тельности, K

0U

, K

2U

, %

7 Коэффициент n-й гармонической со-

ставляющей фазного напряжения пере-

менного тока K

UA(n)

, K

UB(n)

, K

UC(n)

(для n

от 2 до 50), %

8 Коэффициент искажения синусои-

дальности кривой напряжения перемен-

ного тока K

UA

, K

UB

, K

UC

, %

9 Коэффициент m-й интергармониче-

ской составляющей фазного напряжения

переменного тока K

UAisg(m)

, K

UBisg(m)

,

K

UCisg(m)

, (для m от 0 до 49), %

10 Кратковременная и длительная доза

фликера P

S1

, P

L1

, отн.ед.

11 Длительность провала напряжения

переменного тока Δt

пров

, с

12 Глубина провала напряжения пере-

менного тока δU

пров

, %

13 Остаточное напряжение при провале

напряжения переменного тока U

пров

, В

14 Длительность прерываниянапряжения

переменного тока Δt

прер

, с

15 Глубина прерывания напряжения пе-

ременного тока δU

прер

, %

16 Остаточное напряжение при преры-

вании напряжения переменного тока

U

прер

, В

17 Длительность временного перена-

пряжения Δt

пер

, с

от 1 до 2

±0,002 (Δ)

–

18 Коэффициент временного перена-

пряжения K

пер

от 1 до 1,3

–

±0,002 (Δ)

от U

ном

до 2·U

ном

±0,2 % (γ)

–

19 Максимальное напряжение перемен-

ного тока при перенапряжении U

пер

, В

от U

ном

до 1,3·U

ном

–

±0,2 % (γ)

Примечания

1)

при условии наличия напряжения от 0,7 U

номф

. до 1,3 U

номф

. хотя бы на одной цепи

напряжения, либо допустимого напряжения на основной или резервной цепи питания;

2)

символом Т обозначена продолжительность одного периода основной гармоники

напряжения переменного тока;

3)

при условии наличия допустимого напряжения на основной или резервной цепи пи-

тания.

Лист № 39

Всего листов 49

Гц

Таблица 40 – Диапазоны изменения влияющих величин при измерении ПКЭ

Влияющая величинаДиапазон изменения

1 Частота напряжения переменного тока,

от 42,5 до 57,5

2 Напряжение переменного тока, В *от 0,1·U

ном

до U

макс

3 Кратковременная доза фликера, %от 0 до 20

4 Несимметрия напряжения: коэффициен-

ты несимметрии напряжения по обратнойот 0 до 20

и нулевой последовательностям, %

удвоенные значения, установленные в

5 Гармоники напряжения переменного то- ГОСТ Р 51317.2.4-2000 для класса 3 электромаг-

ка нитной обстановки (в части коэффициента иска-

жения синусоидальности кривой напряжения)

ного тока

удвоенные значения, установленные в

6

Ин

т

ерг

а

рмоники напр

я

ж

е

ния пере

мен

-

ГОСТ Р 51317.2.4-2000 для класса 3

электромаг-нитной обстановки

7 Микросекундные импульсные помехи пиковое значение 6 кВ

8 Наносекундные импульсные помехи пиковое значение 4 кВ

Примечание -

*

- При питании только от измерительных цепей нижняя граница диапа-

зона составляет 0,7·U

ном

Погрешности измерений ПКЭ модификации КПР-01М-Б при изменении влияющих вели-

чин в диапазонах, приведенных в таблице 40, находятся в пределах, установленных в таблице 39.

Пределы допускаемых дополнительных погрешностей измерений ПКЭ модификации

КПР-01М-Б при изменении температуры в диапазоне рабочих температур составляют не более

половины предела допускаемых основных погрешностей на каждые 10 °С.

от -40 до +55

95

Таблица 41 – Общие метрологические и технические характеристики модификации

КПР-01М-Р

Наименование характеристикиЗначение

Номинальное фазное напряжение переменного тока U

ном

, В 230

Максимальное значение напряжения переменного тока U

макс

, В 300

Номинальный ток I

ном

, А 250, 500

Максимальное значение силы переменного тока при измерении средне- 1500 при I

ном

=250;

квадратического значения силы переменного тока, А 2500 при I

ном

=500;

Максимальное значение силы переменного тока при измерении энергии, 1500 при I

ном

=250;

А 2500 при I

ном

=500;

Класс точности при измерении активной электрической энергии 1

Класс точности при измерении реактивной электрической энергии 1

Время начального запуска до начала учета электроэнергии, с 5

50(50)

90×75×105

1,0

100 000

1

30

от 15 до +25

от 30 до 80

Постоянная перевода импульсов в энергию, имп/кВт

×

ч (имп/квар

×

ч)

Габаритные размеры (длина×высота×ширина), мм, не более

Масса, кг, не более

Средняя наработка на отказ с учетом технического обслуживания, ч

Среднее время восстановления работоспособности, ч

Средний срок службы, лет

Нормальные условия измерений:

- температура окружающей среды,

°

С

- относительная влажность воздуха, %

Рабочие условия измерений:

- температура окружающей среды,

°

С

- относительная влажность (при +35 °С и ниже, без конденсации влаги),

%, не более

Лист № 40

Всего листов 49

Примечание

-

0,5·I

ном

<I< I

макс

0,1·U

ном

<U< U

макс

0,5·I

ном

<I< I

макс

0,5·I

ном

<I< I

макс

-

Таблица 42 – Основные погрешности модификации КПР-01М-Р

измерений

Пределы

от 42,5 до 57,5±0,01 Гц (Δ)

тока, U , U , U , В

-

го тока, U , U , U , В

( )

[]

±

1,0

+

0,5

-

1

%

(δ)

A(1) B(1) C(1)

от -180 до +180±1° (Δ)

0,5≤׀cosφ׀≤1,0

0,7·U<U< U

номмак

Наименование характеристики

Д

иа

п

азон

допускаемой

погрешности

1 Частота основной гармоники на-

пряжения переменного тока f, Гц

2 Среднеквадратическое значение0,1·U

ном

≤ U < 0,7·U

ном

1)

±0,5 % (δ)

фазного напряжения переменного

0,7·U

ном

≤ U < U

макс

±0,2 % (

δ

)

ABC

3 Среднеквадратическое значение0,17·U

ном

≤ U < 1,21·U

ном

±0,5 % (δ)

линейного напряжения переменно-

1,21·U

ном

≤ U <1,73

·

U

макс

±0,2 % (

δ

)

AВBСCА

4 Среднеквадратическое значение

напряжения переменного тока ос-

новной частоты U

A(1)

, U

B(1)

, U

C(1)

,от 0,1·U

ном

до U

макс

±0,1 % (γ)

2)

прямой, обратной и нулевой после-

довательности U

1

, U

2

, U

0

, В

5 Среднеквадратическое значение

I

ном

фазной силы переменного тока (c

0,01·I

ном

≤ I < 0,5·I

ном

I

учетом гармоник) I

A

, I

B

, I

C

, средне-

квадратическое значение фазной

силы переменного тока основной

частоты I, I, I, среднеквад-

ратическое значение силы пере-

0,5·I

ном

≤ I < I

м

а

кс

±1,0 % (δ)

менного тока прямой, обратной и

нулевой последовательности I

1

, I

2

,

I

0

, А

6 Коэффициент несимметрии тока

по нулевой и обратной последова-от 0 до 50±0,3 % (Δ)

тельности, K

0I

, K

2I

, %

7 Угол фазового сдвига между фаз-

ными напряжениями основной час-от -180 до +180±0,5° (Δ)

тоты φ

UAB(1)

, φ

UBC(1)

, φ

UCA(1)

°

8 Угол фазового сдвига между фаз-

ными токами основной частотыот -180 до +180±1° (Δ)

φ

IAB(1)

, φ

IBC(1)

, φ

ICA(1)

, °

9 Угол фазового сдвига между фаз-

ным напряжением и фазным током

основной частоты φ

UIA(1)

, φ

UIB(1)

,

φ

UIC(1)

, °

0,7·U

ном

<U< U

макс

10 Активная электрическая мощ-

0,2·I

ном

<I<

I

максэн

±1,0 % (

δ

)

ность по каждой фазе и трехфазная

P

A

, P

B

, P

C

, P,

В

т

0,2·I

ном

<I< I

максэн

с

±1,5 % (δ)

0,25≤׀cosφ׀<0,50

0,7·U

ном

<U< U

макс

11 Реактивная электрическая мощ-0,2·I

ном

<I< I

максэн

±1,0 % (δ)

ность основной гармоники по каж- 0,5≤|sinφ|≤1,0

дой фазе и трехфазная по сумме0,7·U

ном

<U< U

макс

гармоник Q

A

, Q

B

, Q

C

, Q, вар0,2·I

ном

<I< I

максэн

±1,5 % (δ)

0,25≤|sinφ|<0,50

Лист № 41

Всего листов 49

измерений

Пределы

S , S, В·А

0,7·U<U< U

номмак

Наименование характеристики

Диа

п

азон

допускаемойПримечание

погрешности

12 Полная электрическая мощность

по каждой фазе и трехфазная S

A

, S

B

,

0,2·I

ном

<I< I

максэн

с

±1,5 % (δ)-

C

13 Коэффициент мощности фазный 0,7·U

ном

<U< U

макс

и средний cosφ

A

, cosφ

B

, cosφ

C

, от -1,00 до +1,00 ±0,02 (Δ) 0,1·I

ном

<I< I

максэн

cosφ

ср

0,25≤׀cosφ׀≤1,00

Примечания

1)

при питании только от измерительных цепей нижняя граница диапазона измерений

составляет 0,7·U

ном

;

2)

нормирующее значение равно номинальному значению напряжения переменного тока.

Пределы допускаемых дополнительных погрешностей измерений параметров напряже-

ния переменного тока, силы переменного тока КПР-01М-Р, приведенных в пунктах 2, 5 табли-

цы 42, при изменении температуры в диапазоне рабочих температур составляют не более поло-

вины предела допускаемой основной погрешности на каждые 10 °С.

Пределы допускаемых дополнительных погрешностей измерений параметров силы пе-

ременного тока и электрической мощности модификации КПР-01М-Р, приведенных в пунктах

2, 10 таблицы 42, вызванных произвольным расположением датчиков тока составляют ±3%.

Коэффици-

сти

основной

ном

максэн

±

1,0

максэн

I)

трехфазная

по ГОСТ

напряжения от

±1

I)

±0,25C

энергия по

каждой фазе и

W , W ,

QCQ

Пределы допус-

по ГОСТ

Таблица 43 – Метрологические характеристики при измерении электрической энергии

модификации КПР-01М-Р

Диапазон изменения входных параметров Пределы

допускаемой

Тип энергии

Сила переменного тока, Аент мощно-

относител

ь

ной

Примеч

а

ние

погрешности, %

1 Активная

3

´

(от 0,05·I

ном

до 0,1·I

ном

)

±

1,5

Пределы допус-

электрическая

3

´

(от 0,1·I включ. до

±1

каемых погреш-

энергия по

I )

ностей соответ-

каждой фазе и

3

´

(от 0,1·I

ном

до 0,2·I

ном

)

±

1,5

ствуют кла

с

су 1

W

PA

, W

PB

, W

PC

,

3

´

(от 0,2·I

ном

включ. до

±0,5L и ±0,8C

±

1,0

31819.21-2012,

W

P

1

´

(от 0,1·I

ном

до I

максэн

) ±1±2,0

при изменении

1

´

(от 0,2·I

ном

до I

максэн

)±0,5L±2,00,7·U

ном

до

U

макс

2 Реактивная

3

´

(от 0,05·I

ном

до 0,1·I

ном

)

±

1,5

электрическая

3

´

(от 0,1

ном

включ. до I

максэн

)

±

1,0 кае

м

ы

х

п

о

г

ре

ш-

3

´

(от 0,1·I

ном

до 0,20·I

ном

)

±

1,5 ностей соответ-

трехфа

з

ная

3

´

(от 0,2·I

ном

включ. до

±0,5L и ±0,5C

±

1,0

ствуют классу 1

максэн

W

QA

, W

QB

3

´

(от 0,2·I

ном

до I

максэн

)

±0,25L и

±

1,5

31819.23-2012,

при изменении

0,7·Uдо U

1

´

(от 0,1·I

ном

до I

максэн

)±1

±

1,5

н

апряжени

я

от

1

´

(от 0,2·I

ном

до I

максэн

) ±0,5L и ±0,5C

±

1,5

н

ом

м

акс

Измеренные значения активной (реактивной) фазной электрической мощности при стар-

товом токе, номинальном напряжении и cos

j

= ±1 (sin

j

= ±1) соответствуют данным, приве-

денным в таблице 44.

Лист № 42

Всего листов 49

значения

электрической мощности при стартовом токе для

U

ном

,В

Таблица 44– Допустимые

модификации КПР-01М-Р

Значение стар-

тового тока, А

ном

I , А

Коэффициент

мощности

250

500

0,004·I

ном

250

500

230

Допустимоезначениефазной актив-

ной (реактивной) электрической мощ-

ности, Вт (вар)

1 не менее +115

1 не менее +230

-1 не более -115

-1 не более -230

После приложения напряжения переменного тока, равного 1,15·U

ном

и при отсутствии

тока в цепях тока абсолютные значения измеренных фазных электрических мощностей равны

нулю (отсутствие самохода).

от 49 до 51

–

0,1·I

ном

–

I

ном

0,05·I

ном

0,5·I

макс

0,5·I

ном

относительной

величина

влияющей

величины

ном

до I

макс

от -40 до +55

до I

Таблица 45 – Пределы допускаемых дополнительных погрешностей измерений активной и

реактивной электрической энергии модификации КПР-01М-Р

Пределы допускаемой

Диапазон изменения

до

п

олнител

ь

ной

В

лия

ю

щая

погрешности измерений

силы пере- коэффици- активной реактивной

менного ента мощ- электрическ электрическ

тока ности ой энергии ой энергии

1 Температура окру-

от 0,1·I

эн

1 ±0,05 %/°С ±0,05 %/°С

жающей среды, °С

от 0,2·I

ном

0,5L ±0,07 %/°С ±0,07 %/°С

максэн

1±0,5 %±1,5 %

2 Частота сети, Гц

от 0,05·I

ном

до I

максэн

от 0,1·I

ном

до I

максэн

0,5L±0,7 %±1,5 %

1±1,5 %–

1±2,0 %–

3 Обратный порядок

следования фаз

4 Несимметрия напря-

жения

5 Напряжение цепи пи-

тания, В

1±0,5 %–

6 Гармоники в цепях то-

ка и напряжения

1±0,8 %–

7 Субгармоники в цепи

переменного тока

в пределах допусти-

мого диапазона

пятая гармоника в

сигнале напряжения

переменного тока

значением 0,1·U

ном

и

в сигнале силы пе-

ременного тока

значением 0,4·I

(1).

форма сигнала с

субгармониками в

соответствии с

ГОСТ 31819.22-2012

1±3,0 %

Лист № 43

Всего листов 49

Диапазон изменения

Влияющая

величина

форма сигнала в со-

ответствии с ГОСТ

31819.21-2012

1

0,5

10

–

менного

влияющей

силы пере-

величины

тока

Пределы допускаемой

дополнительной

относительной

погрешности измерений

коэффици- активнойреактивной

ента мощ- электрическ электрическ

ностиой энергии ой энергии

8 Постоянная состав-

ляющая и четные гармо-

ники в цепи переменно-

го тока

±3,0 %–

9 Нечетные гармоники в

цепи переменного тока

0,5·I

ном

1

±3,0 %–

форма сигнала в со-

ответствии с ГОСТ

31819.21-2012

значение магнито-

движущей силы

1000 ампер- витков

I

ном

1

±2,0 %±2,0 %

I

ном

1

±2,0 %±2,0 %

I

ном

1

±2,0 %±2,0 %

I

ном

1

±3,0 %±3,0 %

10 Постоянная магнит-

ная индукция внешнего

происхождения

11 Переменная магнит-

ная индукция внешнего

происхождения, мТл

12 Радиочастотные

электромагнитные поля,

В/м

13 Произвольное креп-

ление датчика тока на

проводе

14 Функционирование

вспомогательных частей

0,05·I

ном

1

±0,5 %±0,5 %

15 Кондуктивные поме-

хи, наводимые радио-

частотными полями

полоса частот - от

150 кГц до 80 МГц;

уровень напряжения

- 10 В

I

ном

1

±2,0 %±2,0 %

I

ном

1

±4,0 %±4,0 %

16 Наносекундные им-

пульсные помехи

17 Колебательные зату-

хающие помехи

I

ном

1

±2,0 %±2,0 %

Изменение погрешности измерений активной и реактивной электрической энергии мо-

дификации КПР-01М-Р после влияния кратковременных перегрузок током не превышает значе-

ний, указанных в таблице 46.

Длительность

воздействия, с

Таблица 46 – Кратковременные перегрузки входным током модификации КПР-01М-Р

Сила переменного

тока, протекающего

в цепях тока, А

30·I

максэн

0,01

Предел изменения погрешности, %

активной электри-реактивной электриче-

ческой энергииской энергии

±1,5 % ±1,5 %

Лист № 44

Всего листов 49

модификации

±1

Значение

Таблица 47–Метрологическиехарактеристикивстроенныхчасов

КПР-01М-Р

Наименование характеристики

Пределы допускаемой абсолютной погрешности суточного хода встро-

енных часов при отсутствии синхронизации от внешнего источника, с

(в сутки в диапазоне рабочих температур)

Пределы допускаемой абсолютной погрешности установки времени

встроенных часов при синхронизации от внешнего источника, мс

Диапазон

измерений

от 0 до 90±0,1 % (Δ)

от 0 до 30±0,1 % (Δ)

±30±0,2 % (Δ)

1 ≤ K < 50±5,0 % (δ)

K , %

от 0,05 до 1,00±0,05 % (Δ)

P , P , отн.ед.

от 1Т±1Т (Δ)

тока δU, %

от 0 до U±0,2 % (γ)

от 1Т±1Т (Δ)

го тока δU, %

от 0 до 0,1·U±0,2 % (γ)

Δt

, с

Таблица 48–МетрологическиехарактеристикиприизмеренииПКЭмодификации

КПР-01М-Р

Пределы допускаемой

основной погрешности:

Наименование характеристики Δ-абсолютной,

δ - относительной

γ - приведенной

1 Частота напряжения переменного тока f, Гцот 42,5 до 57,5±0,01 Гц (Δ)

2 Отклонение частоты переменного тока Δf, Гц±7,5±0,01 Гц (Δ)

3 Отрицательное отклонение напряжения пере-

1)

менного тока δU

(-)A

, δU

(-)B

, δU

(-)C

, %

4 Положительное отклонение напряжения пере-

менного тока δU

(+)A

, δU

(+)B

, δU

(+)C

, %

5 Установившееся отклонение напряжения пере-

менного тока δU

уA

, δU

уB

, δU

уC

, %

6 Коэффициент несимметрии напряжений по ну-

левой и обратной последовательности, K

0U

, K

2U

,от 0 до 20±0,15 % (Δ)

%

7 Коэффициент n-й гармонической составляю-0 ≤ K

U

< 1±0,05 % (Δ)

щей фазного напряжения переменного тока

K

UA(n)

, K

UB(n)

, K

UC(n)

(для n от 2 до 50), %

U

8 Коэффициент искажения синусоидальности0 ≤ K

U

< 1±0,05 % (Δ)

кривой напряжения переменного тока K

UA

, K

UB

,

1 ≤ K

U

< 50±5,0 % (

δ

)

UC

9 Коэффициент m-й интергармонической состав-

ляющей фазного напряжения переменного тока

K

UAisg(m)

, K

UBisg(m)

, K

UCisg(m)

, (для m от 0 до 49, %

от 1 до 50±5,0 % (

δ

)

10 Кратковременная и длительная доза фликера

от 0,2 до 10,0 ±5% (δ)

S1L1

11 Длительность провала напряжения перемен-

1), 2)2)

ного тока Δt

пров

, с

12 Глубина провала напряжения переменного

от 0 до 100

1)

±0,2 % (Δ)

пров

13 Остаточное напряжение переменного тока

1)

при провале напряжения U

пров

, В

ном

14 Длительность прерываниянапряжения пере-

2), 3)2)

менного тока Δt

прер

, с

15 Глубина прерывания напряжения переменно-

от 0 до 100

3)

±0,2 % (Δ)

прер

16 Остаточное напряжение при прерывании на-

3)

пряжения переменного тока U

прер

, В

ном

17 Длительность временного перенапряжения

от 1Т

2)

±1Т

2)

(Δ)

пер

Лист № 45

Всего листов 49

Диапазон

измерений

K

нии U , В

Пределы допускаемой

основной погрешности:

Наименование характеристики Δ-абсолютной,

δ - относительной

γ - приведенной

18 Коэффициент временного перенапряжения

от 1 до 1,3±0,002 (Δ)

пер

19 Максимальное напряжение при перенапряже-

от U

ном

до 1,3·U

ном

±0,2 % (γ)

пер

Примечания

1)

при условии наличия напряжения от 0,7·U

номф

до 1,3·U

номф

хотя бы на одной цепи на-

пряжения, либо допустимого напряжения на основной или резервной цепи питания;

2)

символом Т обозначена продолжительность одного периода основной гармоники на-

пряжения переменного тока;

3)

при условии наличия допустимого напряжения на основной или резервной цепи пи-

тания.

Таблица 49 – Диапазоны изменения влияющих величин при измерении ПКЭ модификации

КПР-01М-Р

Влияющая величинаДиапазон изменения

1 Частота напряжения переменного тока, Гц от 42,5 до 57,5

2 Напряжение переменного тока, В *от 0,1·U

ном

до U

макс

3 Кратковременная доза фликера, %от 0 до 20

4 Несимметрия напряжения: коэффициенты

несимметрии напряжения по обратной и нуле-от 0 до 20

вой последовательностям, %

удвоенные значения, установленные в

ГОСТ Р 51317.2.4-2000 для класса 3 электро-5

Гармоники напряжения переменного токамагнитной обстановки (в части коэффициента

искажения синусоидальности кривой напря-

жения)

тока

удвоенные значения, установленные в

6

Ин

т

ерг

а

рмоники напр

я

ж

е

ния пере

менн

ого

ГОСТ Р 51317.2.4-2000 для класса 3

электро-магнитной обстановки

7 Микросекундные импульсные помехи пиковое значение 6 кВ

8 Наносекундные импульсные помехи пиковое значение 4 кВ

Примечание - * - При питании только от измерительных цепей нижняя граница диапа-

зона составляет 0,7·U

ном

Погрешности измерений ПКЭ при изменении влияющих величин в диапазонах, приве-

денных в таблице 48, находятся в пределах, установленных в таблице 49.

Пределы допускаемых дополнительных погрешностей измерений ПКЭ модификации

КПР-01М-Р при изменении температуры в диапазоне рабочих температур составляют не более

половины предела допускаемых основных погрешностей на каждые 10 °С.

Знак утверждения типа

наносится на шильд устройства методом термопечати или трафаретной печати, на титульный

лист формуляра и руководства по эксплуатации типографским способом.

Лист № 46

Всего листов 49

Комплектность средства измерений

М13.013.00.000

1 шт.

-

Программа КОНФИГУРАТОР КПР-

01

Таблица 50 – Комплектность модификации КПР-01М

Наименование

Обозначение

Количество

Примечание

Устройство измерительное много-

функциональное МИР КПР-01М

Устройство измерительное много-

функциональноеМИРКПР-01М.М13.013.00.000 ФО1 экз.

Формуляр

Устройство измерительное много-

функциональноеМИРКПР-01М.М13.013.00.000 РЭ1 экз.-

Руководство по эксплуатации

Устройства измерительные много-

функциональныеМИРКПР-01М.

Методика поверки

ИЦРМ-МП-081-20181 экз.

М11.00321-021 шт.

На компакт диске,

или доступно для

скачивания на

сайте

http: //www.mir-

omsk.ru

Наименование

Обозначение

Количество

Примечание

М14.022.00.000

1 шт.

-

М14.022.00.000 ФО

1 экз.

М14.022.00.000 РЭ

1 экз.

-

ИЦРМ-МП-081-2018

1 экз.

-

Программа КОНФИГУРАТОР КПР-

01

М11.00321-02

1 шт.

На компакт диске,

или доступно для

скачивания на

сайте

http: //www.mir-

omsk.ru

Таблица 51 – Комплектность модификации КПР-01М-А

Устройство измерительное много-

функциональное МИР КПР-01М

Устройство измерительное много-

функциональноеМИРКПР-01М.

Формуляр

Устройство измерительное много-

функциональноеМИРКПР-01М.

Руководство по эксплуатации

Устройства измерительные много-

функциональныеМИРКПР-01М.

Методика поверки

Лист № 47

Всего листов 49

Наименование

Обозначение

Количество

М15.020.00.000

1 шт.

М15.020.00.000 ФО

1 экз.

М15.020.00.000 РЭ

1 экз.

ИЦРМ-МП-081-2018

1 экз.

Программа КОНФИГУРАТОР КПР-

01

М11.00321-02

1 шт.

Таблица 52 – Комплектность модификации КПР-01М-Б

Устройство измерительное много-

функциональное МИР КПР-01М

Примечание

-

Устройство измерительное много-

функциональноеМИРКПР-01М.

Формуляр

Устройство измерительное много-

функциональноеМИРКПР-01М.

Руководство по эксплуатации

-

Устройства измерительные много-

функциональные МИР КПР-01М.

Методика поверки

-

На компакт диске,

или доступно для

скачивания на

сайте

http: //www.mir-

omsk.ru

Количество

М14.022.00.000

1 шт.

М14.022.00.000-090 ФО

1 экз.

М14.022.00.000-090 РЭ

1 экз.

ИЦРМ-МП-081-2018

1 экз.

Программа КОНФИГУРАТОР КПР-

01

М11.00321-02

1 шт.

Таблица 53 – Комплектность модификации КПР-01М-Р

Наименование

Обозначение

Устройство измерительное много-

функциональное МИР КПР-01М

Примечание

-

Комплект монтажных частей

М14.022.08.000

1 компл

Устройство измерительное много-

функциональное МИР КПР-01М.

Формуляр

Устройство измерительное много-

функциональное МИР КПР-01М.

Руководство по эксплуатации

-

Устройства измерительные много-

функциональные МИР КПР-01М.

Методика поверки

-

На компакт

диске, или

доступно для

скачивания на

сайте

http: //www.mi

r-omsk.ru

Поверка

осуществляется по документу ИЦРМ-МП-081-2018 «Устройства измерительные многофунк-

циональные МИР КПР-01М. Методика поверки», утвержденному ООО «ИЦРМ» 19.04.2018 г.

Лист № 48

Всего листов 49

Основные средства поверки:

- установка многофункциональная измерительная CMC 256 plus (регистрационный но-

мер в Федеральном информационном фонде 26170-09);

- частотомер электронно-счетный Ч3-85/3 (регистрационный номер в Федеральном ин-

формационном фонде 32359-06);

- амперметр цифровой СА3010/3 (регистрационный номер в Федеральном информаци-

онном фонде 27219-04);

- трансформатор тока УТТ-5М (регистрационный номер в Федеральном информацион-

ном фонде 161-49).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на формуляр в виде наклейки со штрих-кодом и (или) оттиска

клейма поверителя, и на корпус устройств, как показано на рисунках 5 – 7.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативныеитехническиедокументы,устанавливающиетребованияк

устройствам измерительным многофункциональным МИР КПР-01М

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-

ческие условия

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного то-

ка. Частные требования. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного то-

ка. Частные требования. Статические счетчики активной энергии классов точности 0,2s и 0,5s.

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного то-

ка. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость

технических средств электромагнитная. Методы измерений показателей качества

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электро-

магнитная. Нормы качества электрической энергии в системах электроснабжения общего на-

значения.

ГОСТ Р 51317.6.5-2006 Совместимость технических средств электромагнитная. Устой-

чивость к электромагнитным помехам технических средств, применяемых на электростанциях

и подстанциях. Требования и методы испытаний

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управ-

ления и лабораторного применения. Часть 1. Общие требования

ТУ 4222-005-51648151-2013 Устройства измерительные многофункциональные МИР

КПР-01М. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение

«МИР» (ООО «НПО «МИР»)

ИНН 5528012370

Адрес: 644105, г. Омск, ул. Успешная, 51

Телефоны: +7 (3812) 61-90-82, 61-99-74

Факс: +7 (3812) 61-81-76

E-mail:

help@mir-omsk.ru

Web-сайт: http: //

www.mir-omsk.ru

Лист № 49

Всего листов 49

Заявитель

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

ИНН 7722844084

Адрес: 111024, г. Москва, ул. Авиамоторная, 50, к.2

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в

области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail:

info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в

целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
19803-00	Приборы измерительные лазерные	PD 10	Фирма "HILTI Corporation", Швейцария	1 год	Перейти
51556-19	Преобразователи измерительные напряжения постоянного тока	ЭП8557	ООО "МНПП "Электроприбор", Беларусь, г.Витебск	1 год	Перейти
5909-77	Усилители постоянного тока измерительные быстродействующие	Ф7073, Ф7074	Завод электроизмерительных приборов ПО "Электроизмеритель", Беларусь, г.Витебск	Нет данных	Перейти
33093-06	Преобразователи измерительные цифровые	СПЦ	ООО "СВЕЙ", г.Екатеринбург	6 лет	Перейти
13645-93	Системы фотоэлектрические измерительные	БВ-6375	АООТ "НИИ Измерения", г.Москва	1 год	Перейти

Заказать поверкуУстройства измерительные многофункциональные МИР КПР-01МГРСИ 72384-18

Заказать поверку
Устройства измерительные многофункциональные МИР КПР-01М
ГРСИ 72384-18
