Модули обнаружения утечек линейные ЦП-2.87.01, ГРСИ 72377-18
Номер госреестра:
72377-18
Наименование СИ:
Модули обнаружения утечек линейные
Обозначение типа:
ЦП-2.87.01
Производитель:
ПАО "Газпром автоматизация", г.Москва
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71139
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули обнаружения утечек линейные ЦП-2.87.01
Назначение средства измерений
Модули обнаружения утечек линейные ЦП-2.87.01 (далее – модули линейные)
предназначены для измерений силы постоянного тока.
Описание средства измерений
Принцип действия модулей линейных заключается в измерении выходного значения
силы постоянного тока с датчика давления (не входящего в состав модулей линейных) и
передаче рассчитанных значений в модули обнаружения утечек центральные ЦП-3.62.01 (далее
– модули центральные) для дальнейшей обработки.
Модули линейные используются для реализации функций обнаружения утечек на
магистральных и внутрипромысловых продуктопроводах, конденсатопроводах, нефтепроводах
и метанолопроводах во всех режимах работы. В качестве продуктов магистральных и
внутрипромысловых объектов могут выступать нефть, стабильный конденсат, нестабильный
конденсат, метанол, широкая фракция легких углеводородов (ШФЛУ) и другие жидкие
продукты.
Модули линейные регистрируют с высокой точностью только изменение давления в
трубопроводе и в момент появления характерного для утечки возмущения давления передают
информацию о возможной утечке с указанием времени по цифровым линиям связи в модули
центральные.
К одному модулю центральному могут подключаться от одного до нескольких модулей
линейных.
В состав модулей линейных входят следующие устройства:
–вычислительная плата ММ01;
–плата обработки входных аналоговых сигналов MBB01;
–мультиплексор MBB02 для ввода сигналов по HART-протоколу;
–согласователь интерфейсов HBus (HBus1…HBus4);
–клеммный блок (X1, X2, X3, X4, XS1, XS2).
Функцией вычислительной платы MM01 является сбор информации с аналоговых
каналов ввода, анализ кривой давления, установление факта наличия негативной волны
разряжения, определение времени начала возникновения волны и передача информации по
каналу связи на внешнее устройство. При обмене данными вычислительной платы MM01 с
аналоговыми каналами ввода используется транспортный протокол внутренней сети модулей
линейных.
Плата обработки входных аналоговых сигналов MBB01 предназначена для ввода
аналоговых сигналов, а также осуществления программного управления каналами ввода в
соответствии с технологической программой, записанной в энергонезависимую память. Плата
обработки входных аналоговых сигналов содержит 4 аналоговых канала ввода.
Клеммный блок Х1 предназначен для подключения входных аналоговых сигналов (AI 4-
20 mA) с поддержкой HART-протокола.
Клеммный блок Х2 предназначен для получения сигнала синхронизации времени 1PPS.
Клеммный блок Х3 предназначен для получения сигнала синхронизации времени по
протоколу NMEA, интерфейс RS-232.
Клеммный блок Х4 предназначен для подключения Глонасс/GPS приемника.
Клеммные блоки XS1, XS2 предназначены для информационного взаимодействия
модулей линейных с модулями центральными.
В своем составе модули линейные также имеют встроенные энергонезависимые часы
реального времени (RTC).

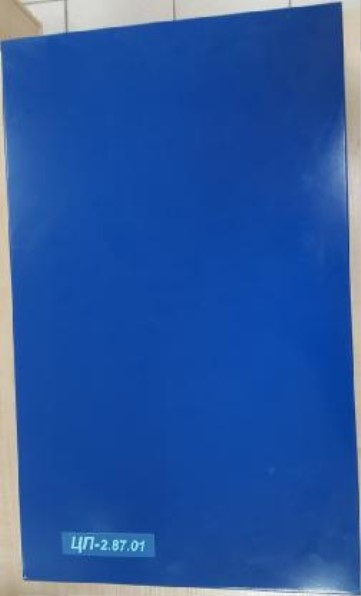

Общий вид модулей линейных представлен на рисунке 1.
Лист № 2
Всего листов 5
а) общий вид модулей линейныхб) корпус/крышка модулей линейных
при установке на монтажную
панель
Рисунок 1 – Общий вид модулей линейных
Пломбирование модулей линейных не предусмотрено.
Программное обеспечение
Программное обеспечение (далее – ПО) модулей линейных состоит из базового ПО,
системного ПО и встроенного ПО (далее – ВПО).
Базовое и системное ПО выполняют функции управления работой модулей линейных и
не являются метрологически значимой частью ПО модулей линейных.
ВПО модулей линейных осуществляет функции сбора, обработки и хранения
измерительной информации и является метрологически значимой частью ПО.
Влияние ВПО учтено при нормировании метрологических характеристик модулей
линейных.
ВПО модулей линейных устанавливается в энергонезависимую память модулей
линейных в производственном цикле на заводе-изготовителе и в процессе эксплуатации
изменению не подлежит.
Идентификационные данные ВПО модулей линейных приведены в таблице 1.
Значение
Таблица 1 – Идентификационные данные ВПО модулей линейных
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
LinST
1.0
LO28701
Лист № 3
Всего листов 5
Конструкция модулей линейных исключает возможность несанкционированного
влияния на метрологически значимое ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в
соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Основныеметрологическиеитехническиехарактеристикимодулейлинейных
приведены в таблице 2.
±0,1
±0,05
Таблица 2 – Метрологические и технические характеристики модулей линейных
Наименование характеристикиЗначение
Диапазон измерений силы постоянного тока, мАот 4 до 20
Пределы допускаемой основной приведенной (к диапазону
измерений) погрешности измерений силы постоянного тока, %
Пределы допускаемой дополнительной приведенной (к диапазону
измерений) погрешности измерений силы постоянного тока,
вызванной изменением температуры окружающей среды от
нормальной на каждые 10 °С в диапазоне рабочих температур, %
Напряжение питания от источника постоянного тока, Вот 16 до 28
Потребляемая мощность, Вт, не более 120
Степень защиты от воздействия окружающей среды по IP20
ГОСТ 14254-2015, не ниже
Габаритные размеры (ширина × высота × глубина), мм, не более400×700×200
Масса, кг, не более 25
Нормальные условия измерений:
–температура окружающего воздуха, °С
–относительная влажность воздуха, %
от +15 до +25
от 30 до 80
–атмосферное давление, кПа (мм рт. ст.)
от 84 до 106
(от 630 до 795)
Рабочие условия измерений:
–температура окружающего воздуха, °С
–относительная влажность воздуха при температуре 35 °С, %
от -50 до +70
от 30 до 85
–атмосферное давление, кПа (мм рт. ст.)
Средний срок службы, лет
Средняя наработка на отказ модулей линейных, ч
Средняя наработка на отказ измерительного канала, ч
от 84 до 106,7
(от 630 до 800)
15
80000
40000
Знак утверждения типа
наносится на титульные листы эксплуатационной документации (паспорт и руководство по
эксплуатации) типографским способом.
Комплектность средства измерений
Комплектность модулей линейных представлена в таблице 3.
Лист № 4
Всего листов 5
–
1 шт.
Обозначение
Количество
Таблица 3 – Комплектность модулей линейных
Наименование
Модуль обнаружения утечек линейный
ЦП-2.87.01
00159093.26.51.44.000.СТМ.2101.РЭ1 экз.
00159093.26.51.44.000.СТМ.2101.ПС1 экз.
Модуль обнаружения утечек линейный
ЦП-2.87.01. Руководство по эксплуатации
Модуль обнаружения утечек линейный
ЦП-2.87.01. Паспорт
Модули обнаружения утечек линейные
ЦП-2.87.01. Методика поверки
ИЦРМ-МП-181-171 экз.
Поверка
осуществляется по документу ИЦРМ-МП-181-17 «Модули обнаружения утечек линейные ЦП-
2.87.01. Методика поверки», утвержденному ООО «ИЦРМ» 12.12.2017 г.
Основное средство поверки:
-
калибратор многофункциональный 5520А (регистрационный номер в Федеральном
информационном фонде 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых модулей линейных с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на
свидетельство о поверке
.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к модулям
обнаружения утечек линейным ЦП-2.87.01
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ТУ26.51.44.000-021-00159093-2017Модульобнаруженияутечеклинейный
ЦП-2.87.01. Технические условия
Изготовитель
Публичное акционерное общество «Газпром автоматизация»
(ПАО «Газпром автоматизация»)
ИНН 7704028125
Юридический адрес: 119435, г. Москва, набережная Саввинская, дом 25
Почтовый адрес: 119435, г. Москва, а/я 641
Телефон: +7 (499) 580-41-40
Факс: +7 (499) 580-41-36
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
