Номер госреестра:
72375-18
Наименование СИ:
Поляриметры
Обозначение типа:
ADP
Производитель:
Фирма "Bellingham + Stanley Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71137
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Поляриметры ADP
Назначение средства измерений
Поляриметры ADP предназначены для измерения угла вращения плоскости поляризации
в жидких и твердых оптически активных образцах.
Описание средства измерений
Принцип действия поляриметров ADP (далее – поляриметры) основан на сканировании
угла вращения плоскости поляризации и преобразовании электрического сигнала с
представлением полученного результата в цифровой форме.
Конструктивно поляриметры ADP смонтированы в едином корпусе и состоят из
следующих основных узлов: источник света, интерференционный светофильтр, поляризатор,
фокусирующая оптическая система, измерительная камера, анализатор, модулятор, приемник
излучения, а также система электропитания.
Поляриметры представлены двумя сериями: ADP 400 и ADP 600.
Поляриметры серии ADP 400 имеют в своем ряду две модификации: ADP 430 и ADP 450,
которые измеряют УВПП на длине волны 589 нм, как в угловых градусах (°), так и в градусах
международной сахарной шкалы °Z.
Поляриметры серии ADP 600 представлены модификациями, имеющими возможность
измерять УВПП на различных длинах волн: ADP 610 (589 нм), ADP 620 (546 и 589 нм), ADP
622 (365 и 589 нм), ADP 640 (405, 436, 546 и 589 нм), ADP 650 (365, 405, 436, 546 и 589 нм) и
ADP 660 (325, 365, 405, 436, 546 и 589 нм).
Поляриметры имеют встроенную систему термокомпенсации в диапазоне температур от
плюс 15 до плюс 35
°
С для модификации ADP 450 и от плюс 5 до плюс 40
°
С для модификаций
серии ADP 600, а так же для модификации ADP 430.
Рисунок 1 - Общий вид поляриметров серии ADP 400
Лист № 2
Всего листов 4

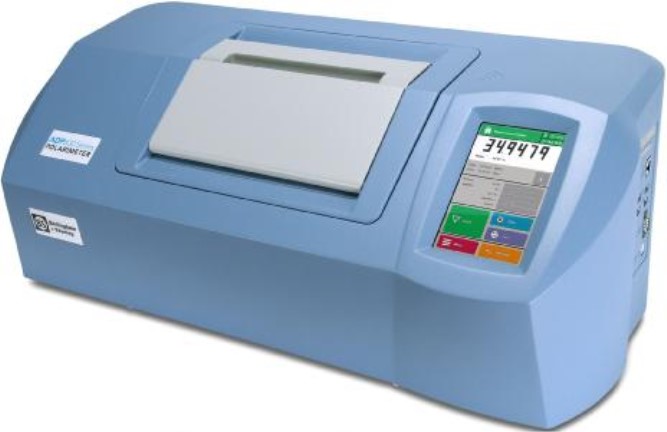

Рисунок 2 - Общий вид поляриметров серии ADP 600
Пломбирование поляриметров ADP не предусмотрено.
Программное обеспечение
Программное обеспечение идентифицируется при загрузке, путем вывода на дисплей
поляриметра наименования и номера версии ПО. Идентификационные данные программного
обеспечения поляриметров приведены в таблицах 1 и 2.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения модификаций ADP 430 и
ADP 450
Идентификационные данные (признаки)
ИдентификационноенаименованиеПО
Номерверсии (идентификационныйномер) ПО
ЦифровойидентификаторПО
Значение
37-682
не ниже 1.2.0.1
-
Таблица 2 - Идентификационные данные программного обеспечения модификаций ADP 610,
ADP 620, ADP 622, ADP 640, ADP 650 и ADP 660
Идентификационные данные (признаки)
ИдентификационноенаименованиеПО
Номерверсии (идентификационныйномер) ПО
ЦифровойидентификаторПО
Значение
37-673
не ниже 1.7.0.1
-
Таблица 3 - Метрологические характеристики модификаций ADP 430 и ADP 450
Значение
от -89 до +89
0,001
±0,01
от -225 до +225
Наименование характеристики
Диапазон измерений УВПП,
°
Дискретность показаний УВПП,
°
Пределы допускаемой абсолютной погрешности измерений
УВПП,
°
Диапазон измерений в градусах международной сахарной шкалы,
°
Z
Пределы допускаемой абсолютной погрешности измерений в
градусах международной сахарной шкалы,
°
Z
±0,03
Лист № 3
Всего листов 4
Таблица 4 - Метрологические характеристики модификаций ADP 610, ADP 620, ADP 622,
ADP 640, ADP 650 и ADP 660
Значение
от -89 до +89
0,0001
±0,004
±0,01
Наименование характеристики
Диапазон измерений УВПП,
°
Дискретность показаний УВПП,
°
Пределы допускаемой абсолютной погрешности измерений
УВПП,
°
, в диапазонах:
- от -2
°
включ. до +2
°
включ.
- от -89
°
влюч. до +5
°
и от -5
°
до +89
°
включ.
Пределы допускаемой относительной погрешности измерений
УВПП, %, в диапазонах:
от -5
°
включ. до +2
°
и от -2
°
до +5
°
включ.
±0,2
Значение
ADP 400ADP 600
от 100 до 240
50/60
150×340×640 320×360×780
925,5
Таблица 5 – Основные технические характеристики
Наименование характеристики
Серия
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритныеразмеры (Высота×Ширина×Длина), мм, неболее
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность, %, не более
от +15 до +40
90
Знак утверждения типа
наносится на титульный лист руководства пользователя типографским способом и на заднюю
панель поляриметра в виде наклейки.
Комплектность средства измерений
1 шт. (по заказу)
Количество
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Поляриметр
ADP (модификации ADP 430, ADP 450
ADP 610, ADP 620, ADP 622, ADP 640,
ADP 650 и ADP 660)
Сетевойкабель -
Руководство пользователя -
Методика поверкиРТ-МП-5019-448-2018
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу РТ-МП-5019-448-2018 «ГСИ. Поляриметры ADP. Методика
поверки», утвержденному ФБУ «Ростест-Москва» 10 июля 2018 г.
Основные средства поверки:
- комплект образцовых поляриметрических пластинок по ГОСТ 22409-77 (Наборы
образцовых поляриметрических пластин ППО-1, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 11330-88).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в свидетельство о поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к поляриметрам ADP
ГОСТ 8.590-2009 ГСИ. Государственная поверочная схема для средств измерений угла
вращений плоскости поляризации
ГОСТ 12572-2015 Сахар. Метод определения сахарозы
Техническая документация изготовителя Bellingham + Stanley Ltd.
Изготовитель
Bellingham + Stanley Ltd., Великобритания
Адрес: Longfield Road Tunbridge Wells, Kent TN2 3EY, United Kingdom
Телефон: +44 1892 500400
Факс: +44 1892 543115
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «ЭкоИнструмент» (ООО «ЭкоИнструмент»)
ИНН 7706201618
Адрес: 119049, г. Москва, Ленинский проспект, д. 6, к. 756
Телефон (факс): +7 (495) 745-22-90/ +7 (495) 745-22-91
Web-сайт:
E-mail:
центр
средств
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональный
стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): +7 (495) 544-00-00
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний
измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
