Номер госреестра:
72373-18
Наименование СИ:
Тестеры батарей
Обозначение типа:
АКИП-6302, АКИП-6302/1
Производитель:
Фирма "ITECH Electronic Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры батарей АКИП-6302, АКИП-6302/1
Назначение средства измерений
Тестеры батарей АКИП-6302, АКИП-6302/1 (далее – тестеры) предназначены для
измерения внутреннего сопротивления и постоянного напряжения электрических батарей.
Описание средства измерений
Принцип действия тестеров основан на пропускании переменного тока через
проверяемую электрическую батарею и измерения падения напряжения. Далее по закону Ома
вычисляется импеданс. Тестеры также измеряют напряжение постоянного тока электрической
батареи. При этом аналоговый сигнал преобразуется в цифровую форму с помощью АЦП,
обрабатывается и отражается на жидкокристаллическом индикаторе и сохраняется в памяти.
Управлениеиконтрольнадрежимамиработытестеровосуществляетвстроенный
микроконтроллер. Установка выходных параметров производится с помощью кнопок и
вращающегося регулятора, расположенного на лицевой панели тестеров.
МодификациитестеровАКИП-6302,АКИП-6302/1отличаютсядиапазонами
измеряемого внутреннего сопротивления электрических батарей.
По заказу тестеры могут быть оборудованы следующими интерфейсами: GPIB, USB,
LAN.
Внешний вид тестеров и схема нанесения знака утверждения типа представлены на
Рисунке 1. Схема пломбировки от несанкционированного доступа представлена на Рисунке 2.

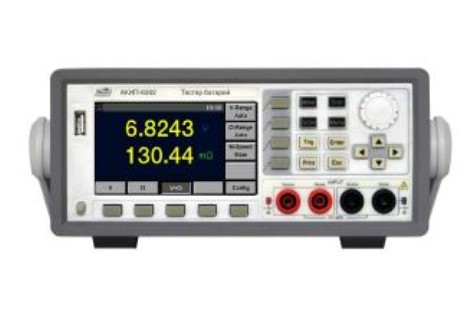

Рисунок 1 – Внешний вид тестеров и схема нанесения знака утверждения типа (А)
А
Рисунок 2 – Схема пломбировки от несанкционированного доступа (Б)
Б
Лист № 2
Всего листов 5
Программное обеспечение
Программное обеспечение (далее – ПО) тестеров установлено в памяти внутреннего
контроллера и служит для управления режимами работы, выбора встроенных измерительных и
вспомогательных функций.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Характеристики программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
нет данных
не ниже 1.1.1
нет данных
Метрологические и технические характеристики
представлены в таблицах 2 – 5.
Таблица 2 – Основные метрологические характеристики тестеров при работе в режиме
измерения внутреннего сопротивления электрических батарей
АКИП-6302
Верхниепределы
измерения
(1)
температурной
сопротивления
330300 3 Ом30 Ом300 Ом 3000 Ом
R
пр
, мОм
Пределыдопускаемой
основнойабсолютной ±(0,004
×
R
изм
+0,001
×
R
пр
)±(0,004
×
R
изм
+0,0005
×
R
пр
)
погрешности , Ом
Пределыдопускаемой
дополнительной
±(0,0004
×
R
изм
+0,0001
×
R
пр
)±(0,0004
×
R
изм
+0,00005
×
R
пр
)
погрешности
(2)
, Ом/
°
С
Пределыдопускаемой
дополнительной
погрешностиот
скорости измерений, В:
Med (средняя)±(0,001
×
R
пр
)±(0,0001
×
R
пр
)
Fast (быстрая)±(0,002
×
R
пр
)±(0,0002
×
R
пр
)
Ex_Fast (очень быстрая)±(0,005
×
R
пр
)±(0,0003
×
R
пр
)
Примечания
R
изм
– измеренное значение сопротивления
R
пр
– значение верхнего предела измеряемого сопротивления
(1)
нормируется при температуре окружающего воздуха от +18 до +28 °С и скорости измерений
Slow (медленная)
(2)
нормируется при температуре окружающего воздуха от 0 до +18 °С не включ.,
св. +28 до +40 °С
Лист № 3
Всего листов 5
(1)
температурной
Продолжение таблицы 2
АКИП-6302/1
Верхниепределы
измерения3003 Ом
сопротивления R
пр
, мОм
Пределыдопускаемой
основнойабсолютной±(0,004
×
R
изм
+0,0005
×
R
пр
)
погрешности , Ом
Пределыдопускаемой
дополнительной
±(0,0004
×
R
изм
+0,00005
×
R
пр
)
погрешности
(2)
, Ом/
°
С
Пределыдопускаемой
дополнительной
погрешностиот
скорости измерений, В:
Med (средняя)±(0,0001
×
R
пр
)
Fast (быстрая)±(0,0002
×
R
пр
)
Ex_Fast (очень быстрая)±(0,0003
×
R
пр
)
Примечания
R
изм
– измеренное значение сопротивления
R
пр
– значение верхнего предела измеряемого сопротивления
(1)
нормируется при температуре окружающего воздуха от +18 до +28 °С и скорости измерений
Slow (медленная).
(2)
нормируется при температуре окружающего воздуха от 0 до +18 °С не включ.,
св. +28 до +40 °С
60
АКИП-6203,
Таблица 3 – Основные метрологические характеристики тестеров при работе в режиме
измерения напряжения
Верхние
пределыПределы допускаемойПределы допускаемой
Модификация измеряемогоосновной абсолютнойдополнительной температурной
напряжения погрешности
(1)
, В погрешности
(2)
, В/°С
U
пр
, В
1234
6
АКИП-6203/1
300
±(0,0001
×
U
изм
+0,0001
×
U
пр
)±(0,00001
×
U
изм
+0,00001
×
U
пр
)
Примечания
U
изм
– измеренное значение напряжения, В.
U
пр
– значение верхнего предела измеряемого напряжения, В.
(1)
нормируется при температуре окружающего воздуха от +18 до +28 °С
(2)
нормируется при температуре окружающего воздуха от 0 до +18 °С не включ.,
св. +28 до +40 °С
Лист № 4
Всего листов 5
Значение характеристики
384×105×230
2,4
от 198 до 242
50; 60
от плюс 18 до плюс 28
от 30 до 80
от 84 до 106,7
Таблица 4 – Масса, габаритные размеры и условия применения
Наименование характеристики
Габаритные размеры (ширина
´
высота
´
глубина), не более, мм
Масса, не более, кг
Напряжение питающей сети, В
Частота питающей сети, Гц
Нормальные условия применения:
– температура окружающего воздуха, °С
– относительная влажность воздуха, %
– атмосферное давление, кПа
Рабочие условия применения:
– температура окружающего воздуха
1)
, °С
– относительная влажность воздуха (при температуре 25 °С), %
– атмосферное давление, кПа
от 0 до плюс 40
от 30 до 80
от 84 до 106,7
Знак утверждения типа
наносится на переднюю панель тестеров методом наклейки и на титульный лист руководства
по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность тестеров приведена в таблице 10.
Таблица 5 – Комплектность нагрузок
Наименование и обозначение
Нагрузка
Кабель питания
Кабель USB
Руководство по эксплуатации
Методика поверки
Количество, шт.
1
1
1
1
1
Поверка
осуществляется по документу ПР-23-2018МП « Тестеры батарей АКИП-6302, АКИП-6302/1.
Методика поверки», утвержденному АО «ПриСТ» 28 июня 2018 г.
Основные средства поверки:
- Мера однозначная электрического сопротивления Р310, 0,001 Ом (Госреестр № 1162-
58, 2 разряд по Приказу Росстандарта № 146 от 15.02.2016)
- Мера однозначная электрического сопротивления Р310, 0,01 Ом (Госреестр № 1162-58,
2 разряд по Приказу Росстандарта № 146 от 15.02.2016)
- Мера электрического сопротивления многозначная Р3026-1 (Госреестр № 52147-12,
2 разряд по Приказу Росстандарта № 146 от 15.02.2016)
- Калибратор многофункциональный Fluke 5520А (Госреестр № 52147-12)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Лист № 5
Всего листов 5
Нормативные документы, устанавливающие требования к тестерам батарей АКИП-6302,
АКИП-6302/1
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ Р 8.764-2011. Государственная поверочная схема для средств измерений
электрического сопротивления.
Изготовитель
«ITECH Electronic Co.,ltd», Китай
Building 1, #108 Xishanqiao Nan lu, Nanjing City (210039), CHINA
Тел./факс: +886-3-668-4333/ +86-25-52415268
Web-сайт:
Заявитель
АО «ПриСТ», г. Москва
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел. +7(495) 777-55-91, факс +7(495) 640-30-23
Web-сайт:
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел. +7(495) 777-55-91, факс +7(495) 640-30-23
E-mail:
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
