Измерители электрической мощности GPM-78213, ГРСИ 72372-18
Номер госреестра:
72372-18
Наименование СИ:
Измерители электрической мощности
Обозначение типа:
GPM-78213
Производитель:
Фирма "Good Will Instrument Co., Ltd.", Тайвань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71134
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители электрической мощности GPM-78213
Назначение средства измерений
Измерители электрической мощности GPM-78213 (далее – измерители) предназначены
для измерений частоты напряжения и тока, напряжения и силы постоянного и переменного
тока, электрической мощности (активной, полной, реактивной), коэффициента мощности,
фазового сдвига, коэффициента амплитуды, суммарного коэффициента гармонических
составляющих.
Описание средства измерений
Конструктивноизмерителипредставляютсобойкомпактныепереносные
электроизмерительные приборы с питанием от сети переменного тока, выполненные в
настольном исполнении.
Принцип действия измерителей основан на преобразовании входных аналоговых
сигналовтокаинапряжениявцифровуюформу,длядальнейшейобработки
микропроцессорным устройством. Управление и контроль над режимами работы измерителей
осуществляет встроенный микроконтроллер. Установка режимов измерений и настройка
параметров производится с помощью кнопок на лицевой панели измерителей.
На передней панели измерителей расположены: кнопка включения питания, цветной
жидкокристаллический дисплей, кнопки выбора функций измерения и установки параметров,
кнопки навигации по меню и измерительные потенциальные и токовые (до 10 А) разъемы.
На задней панели измерителей расположены: сетевой разъем, измерительные потенциальные
разъемы и токовые клеммы, интерфейсы дистанционного управления.
Внешний вид измерителей и место нанесения знака утверждения типа приведены на
рисунке 1. Вид задней панели измерителей и схема пломбировки от несанкционированного
доступа приведены на рисунке 2. Пломбировка наносится на один из крепежных винтов на
задней панели измерителей.
Программное обеспечение
Программноеобеспечение(ПО)измерителейзаписанов памятивнутреннего
контроллера и служит для управления режимами работы, выбора встроенных измерительных и
вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Характеристики программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Значение
GPM-8213
Не ниже 1.00
Лист № 2
Всего листов 6

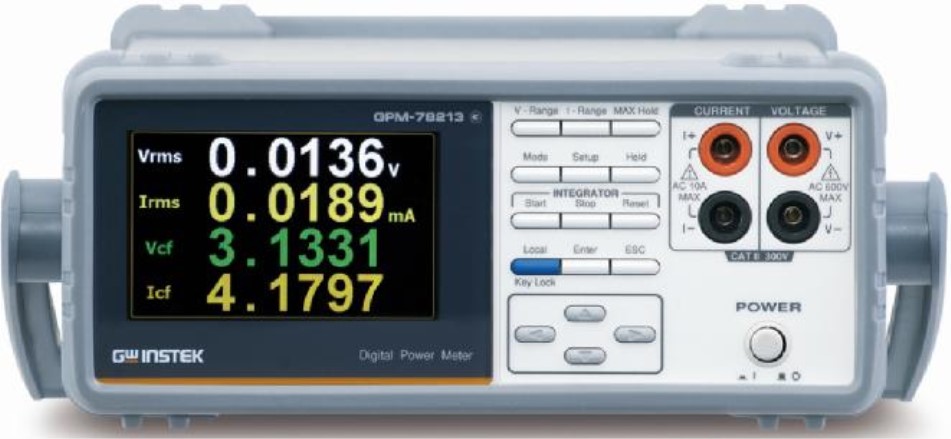

Рисунок 1 – Внешний вид измерителей и место нанесения знака утверждения типа (А)

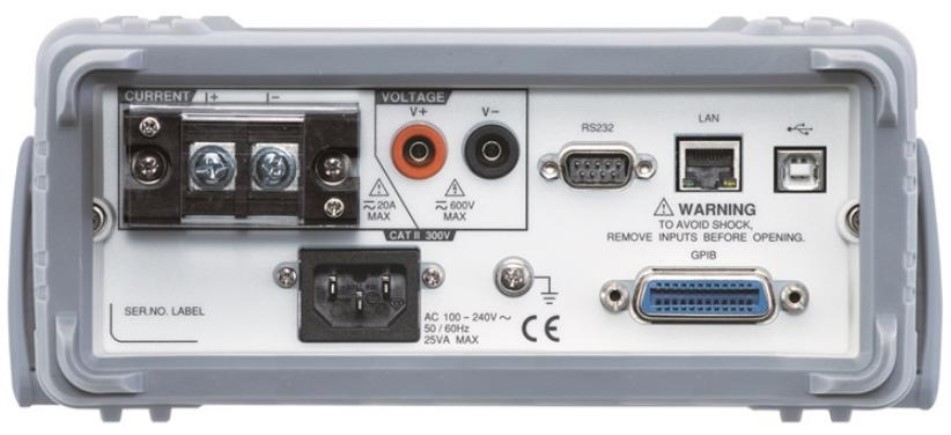

Рисунок 2 – Вид задней панели измерителей и схема пломбировки от несанкционированного
доступа (Б)
А
Б
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Метрологическиеи техническиехарактеристики измерителейпредставленывтаблицах 2 – 6.
±0,0006·F
Таблица 2 – Основные метрологические характеристики измерителей при измерении частоты
Наименование характеристикиЗначение характеристики
Диапазон измерений частоты напряжения и тока, Гцот 30 до 9999,9
Пределы допускаемой абсолютной погрешности измерений
частоты, Гц
изм
Примечание
F
изм
– измеренное значение частоты, Гц
Таблица 3 – Основные метрологические характеристики измерителей при измерении
напряжения
Наименование характеристикиЗначение характеристики
Верхние пределы измерений напряжения, В, при
установленном значении коэффициента амплитуды:
– не более 3 (CF=3);15; 30; 60; 150; 300; 600
– не более 6 (CF=6). 7,5; 15; 30; 75; 150; 300
Пределы допускаемой абсолютной погрешности
измерений напряжения, В:
– постоянного тока±(0,002·U
изм
+0,002·U
пр
)
– переменного тока частотой от 45 Гц до 66 Гц±(0,001·U
изм
+0,001·U
пр
)
– переменного тока частотой свыше 66 Гц до 1 кГц±(0,001·U
изм
+0,002·U
пр
)
– переменного тока частотой свыше 1 кГц до 6 кГц ±0,03·U
пр
Примечания
U
изм
– измеренное значение напряжения, В
U
пр
– значение верхнего предела измерений напряжения, В
Таблица 4 – Основные метрологические характеристики измерителей при измерении силы тока
Наименование характеристикиЗначение характеристики
Верхние пределы измерений силы тока, А, при
установленном значении коэффициента амплитуды:
– не более 3 (CF=3);5·10
-3
; 1·10
-2
; 2·10
-2
; 5·10
-2
; 0,1; 0,2; 0,5;
1; 2; 5; 10; 20
– не более 6 (CF=6). 2,5·10
-3
; 5·10
-3
; 1·10
-2
; 2,5·10
-2
; 5·10
-2
;
0,1; 0,25; 0,5; 1; 2,5; 5; 10
Пределы допускаемой абсолютной погрешности
измерений силы тока, А:
– постоянного тока±(0,002·I
изм
+0,002·I
пр
)
– переменного тока частотой от 45 Гц до 66 Гц±(0,001·I
изм
+0,001·I
пр
)
– переменного тока частотой свыше 66 Гц до 1 кГц±(0,001·I
изм
+0,002·I
пр
)
– переменного тока частотой свыше 1 кГц до 6 кГц ±0,03·I
пр
Примечания
I
изм
– измеренное значение тока, А
I
пр
– значение верхнего предела измерений силы тока, А
Лист № 4
Всего листов 6
Таблица 5 – Основные метрологические характеристики измерителей при измерении
электрической мощности
Наименование характеристикиЗначение характеристики
Диапазон измерений, Вт, В·А, вар от 0 до 12000
Пределы допускаемой абсолютной погрешности измерений
мощности (активной, полной, реактивной), Вт, В·А, вар:
– постоянного тока±(0,002·Р
изм
+0,002·Р
пр
)
– переменного тока при частоте сигнала от 45 Гц до 66 Гц±(0,001·Р
изм
+0,001·Р
пр
)
– переменного тока при частоте сигнала свыше 66 Гц до 1 кГц±(0,001·Р
изм
+0,003·Р
пр
)
– переменного тока при частоте сигнала свыше 1 кГц до 6 кГц ±0,03·P
пр
Примечания
Р
изм
– измеренное значение мощности, Вт, В·А, вар
Р
пр
– значение верхнего предела измерения мощности, Вт, В·А, вар
Таблица 6 – Trial, габаритные размеры и условия эксплуатации
Наименование характеристикиЗначение характеристики
Габаритные размеры (ширина
´
высота
´
глубина), не более, мм 270
´
110
´
350
Масса, не более, кг 2,9
Напряжение питающей сети, В от 100 до 240
Частота питающей сети, Гц от 50 до 60
Потребляемая мощность, В∙А, не более 25
Условия эксплуатации
Нормальные условия (измерений)
1)
Предельные условия (измерений)
воздуха, °С
относительная
воздуха, °С
относительная
температура окружающего
влажность воздуха,
температура окружающего
влажность воздуха,
%, не более %, не более
от 0 до +3080
от +18 до +2880св. +30 до +4070
св. +40 до +5050
1)
Метрологические характеристики нормируются через 30 минут после прогрева измерителя
Знак утверждения типа
наносится на переднюю панель измерителя методом наклейки и на титульный лист руководства
по эксплуатации типографским способом.
Комплектность средства измерений
приведена в таблице 7.
Таблица 7 – Комплектность измерителя
Наименование и обозначение
Измеритель электрической мощности GPM-78213
Сетевой кабель
Руководство по эксплуатации
Измерительные провода
Методика поверки ПР-21-2018МП
Количество, шт.
1
1
1
2
1
Поверка
осуществляетсяподокументуПР-21-2018МП«Измерителиэлектрическоймощности
GPM-78213. Методика поверки», утвержденному АО «ПриСТ» 13 июня 2018 г.
Лист № 5
Всего листов 6
Основные средства поверки:
– калибратор многофункциональный Fluke 5522A (Госреестр № 51160-12);
– калибратор многофункциональный модели Fluke 5720А с усилителем Fluke 5725A
(Госреестр № 52495-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям электрической
мощности GPM-78213
ГОСТ 22261
-
94. Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ 8.022
-
91. ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне
от 1∙10
-16
до 30 А.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.767-2011. ГСИ. Государственная поверочная схема для средств измерений
силыпеременногоэлектрическоготока от1·10
-8
до100Авдиапазонечастот
от 1·10
-1
до 1·10
6
Гц.
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1·10
-2
до 2·10
9
Гц.
Изготовитель
«Good Will Instrument Co., Ltd.», Тайвань
Адрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan
Тел./факс: +886-2-2268-0389 / +886-2-2268-0639
Web-сайт:
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел./факс: +7(495) 777-55-91 / +7(495) 633-85-02
Web-сайт:
Лист № 6
Всего листов 6
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел.: +7(495) 777-55-91, факс: +7(495) 640-30-23
E-mail:
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21478-01 | Счетчики электрической энергии электронные многофункциональные | SL7000 | Фирма "Actaris SAS", Франция | 10 лет - для класса точности 1; 5 лет - для класса точности 0,5s и 0,2s | Перейти |
| 55364-13 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) АИИС КУЭ ОАО "Генерирующая компания" Нижнекамская ГЭС | Нет данных | ООО "Татарстан Автоматизация и Связь Энерго", г.Казань | 4 года | Перейти |
| 46381-11 | Счетчики электрической энергии трехфазные электронные | СТЭ-01 | ООО НПО "Электроприбор", г.Ульяновск | 16 лет | Перейти |
| 55004-13 | Измерители электрического сопротивления | Миллиомметр МИКО-7 | ООО "СКБ электротехнического приборостроения", г.Иркутск | 1 год | Перейти |
| 52128-12 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) блоков № 1, № 2, № 3 ОАО "Фортум" филиал Челябинская ТЭЦ-3 | Нет данных | ООО "Эльстер Метроника", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
